一、实验目的
1.Ospf与RIP的双向引入路由消息
2.Ospf引入静态路由信息
二、实验要求
需求：
路由器可以互相ping通
实验设备：
路由器router×7台

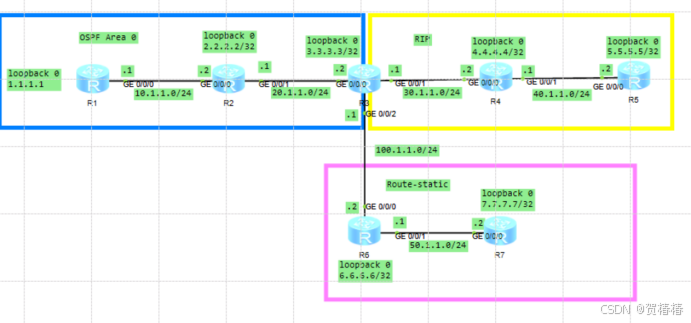

使用ensp搭建实验坏境，结构如图所示
三、实验内容
1.配置R1、R2、R3路由器使用Ospf动态路由协议
R1
u t m
sys
undo info en
sys R1
int loopback 0
ip add 1.1.1.1 32
int g 0/0/0
ip add 10.1.1.1 24
q
ospf 1 router-id 1.1.1.1
area 0
network 1.1.1.1 0.0.0.0
network 10.1.1.0 0.0.0.255
q

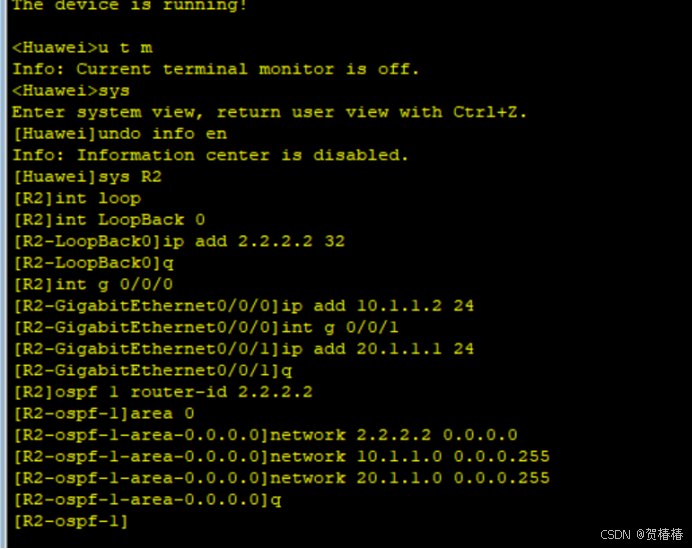

R2
u t m
sys
undo info en
sys R2
int loopback 0
ip add 2.2.2.2 32
int g 0/0/0
ip add 10.1.1.2 24
int g 0/0/1
ip add 20.1.1.1 24
q
ospf 1 router-id 2.2.2.2
area 0
network 2.2.2.2 0.0.0.0
network 10.1.1.0 0.0.0.255
network 20.1.1.0 0.0.0.255
q

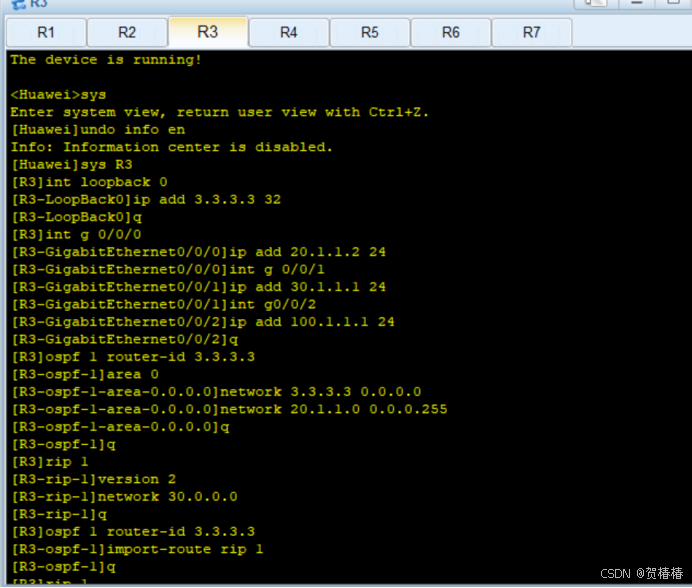

R3
u t m
sys
undo info en
sys R3
int loopback 0
ip add 3.3.3.3 32
int g 0/0/0
ip add 20.1.1.2 24
int g 0/0/1
ip add 30.1.1.1 24
int g 0/0/2
ip add 100.1.1.1 24
q
ospf 1 router-id 3.3.3.3
area 0
network 3.3.3.3 0.0.0.0
network 20.1.1.0 0.0.0.255
q
q
rip 1
version 2
network 30.0.0.0
q
ospf 1 router-id 3.3.3.3
import-route rip 1
q
rip 1
import -route ospf 1
q
ip route-static 6.6.6.6 32 100.1.1.2
ip route-static 7.7.7.7 32 100.1.1.2
ip route-static 50.1.1.0 24 100.1.1.2
ospf 1
#将前面配置的静态路由导入到ospf路由进程中
import-route static
2.R4、R5使用RIP动态路由协议

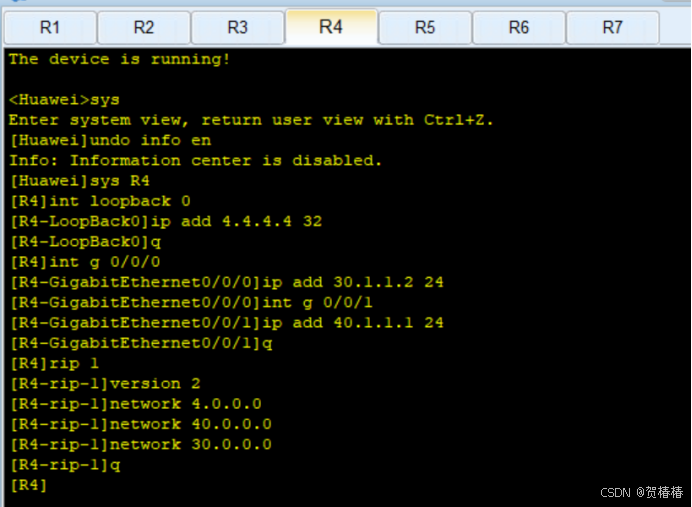

R4
u t m
sys
undo info en
sys R4
int loopback 0
ip add 4.4.4.4 32
int g 0/0/0
ip add 30.1.1.2 24
int g 0/0/1
ip add 40.1.1.1 24
q
rip 1
version 2
network 4.0.0.0
network 40.0.0.0
network 30.0.0.0
q

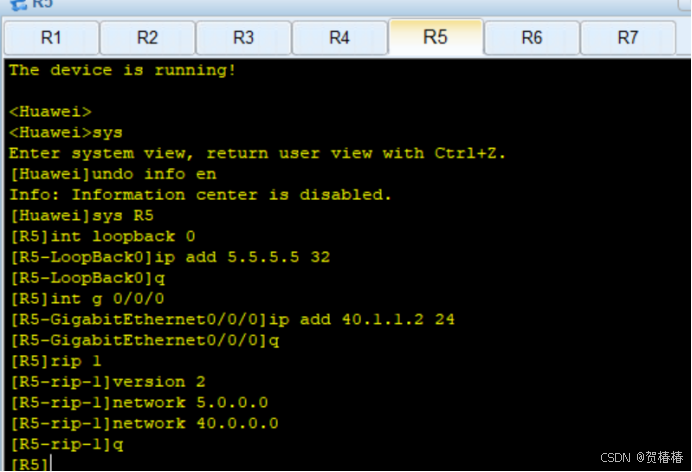

R5
u t m
sys
undo info en
sys R5
int loopback 0
ip add 5.5.5.5 32
int g 0/0/0
ip add 40.1.1.2 24
q
rip 1
version 2
network 5.0.0.0
network 40.0.0.0
q
3.R6、R7静态路由设置

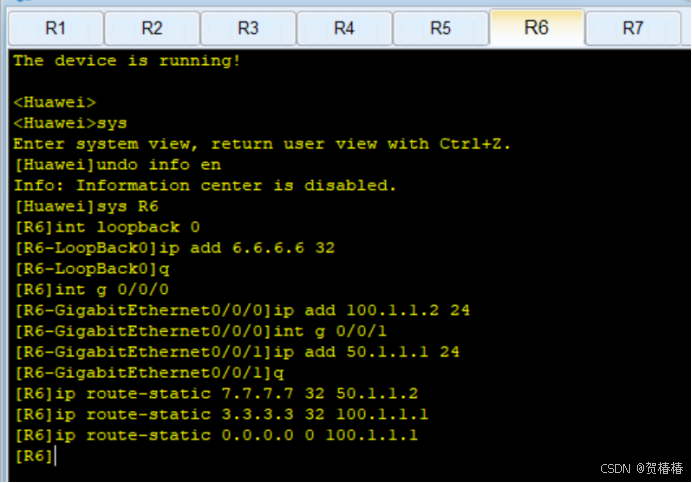

R6
u t m
sys
undo info en
sys R6
int loopback 0
ip add 6.6.6.6 32
int g 0/0/0
ip add 100.1.1.2 24
int g 0/0/1
ip add 50.1.1.1 24
q
ip route-static 7.7.7.7 32 50.1.1.2
ip route-static 3.3.3.3 32 100.1.1.1
ip route-static 0.0.0.0 0 100.1.1.1

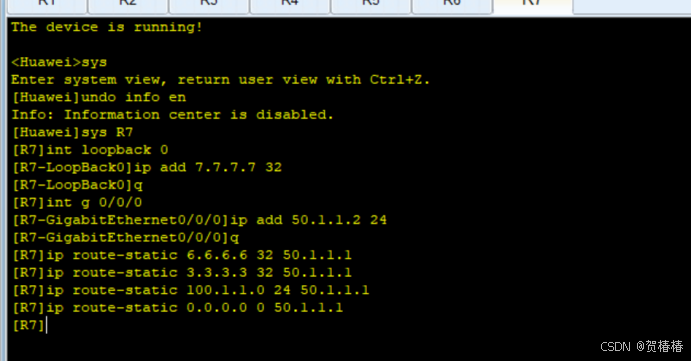

R7
u t m
sys
undo info en
sys R7
int loopback 0
ip add 7.7.7.7 32
int g 0/0/0
ip add 50.1.1.2 24
q
ip route-static 6.6.6.6 32 50.1.1.1
ip route-static 3.3.3.3 32 50.1.1.1
ip route-static 100.1.1.0 24 50.1.1.1
ip route-static 0.0.0.0 0 50.1.1.1
四、实验结果
1.R1能成功ping通R5
2.R1能成功ping通R7
说明不同的网段已经成功连接
实验成功！
