【Yolov8部署】 VS2019+opencv+onnxruntime 环境下部署目标检测模型

文章目录

前言
一、导出yolov8模型为onnx文件
二、VS2019中环境配置
三、源码与实际运行

前言

本文主要研究场景为工业场景下，在工控机与工业相机环境中运行的视觉缺陷检测系统，因此本文主要目的为实现c++环境下，将yolov8已训练好的检测模型使用onnxruntime 部署通过cpu或gpu cuda加速进行检测运算

一、导出yolov8模型为onnx文件

Yolo官方支持onnx的使用，直接使用yolo的官方库即可
配置好训练权重文件路径，输出参数按自己需求查手册配置

from ultralytics import YOLO

# Load a model
#model = YOLO("yolov8n.pt")  # Load an official model
model = YOLO(r"D:\deep_learning\YOLOv8.2\runs\train\exp9\weights\best.pt") # Load a custom trained model

# Export the model
success = model.export(format="onnx", opset=11, simplify=True)

输出成功的文件会在权重文件同目录下
在这里插入图片描述
这里生成的文件为11.6MB，过小的onnx文件可能是生成失败产生的

获取了onnx文件后接下来配置调用onnx文件的部分

二、VS2019中环境配置

上篇文章中详细介绍了opencv在vs2019中的配置方法，这里就不再重复写了
opencv的配置见【Yolov8部署】 VS2019+opencv-dnn CPU环境下部署目标检测模型

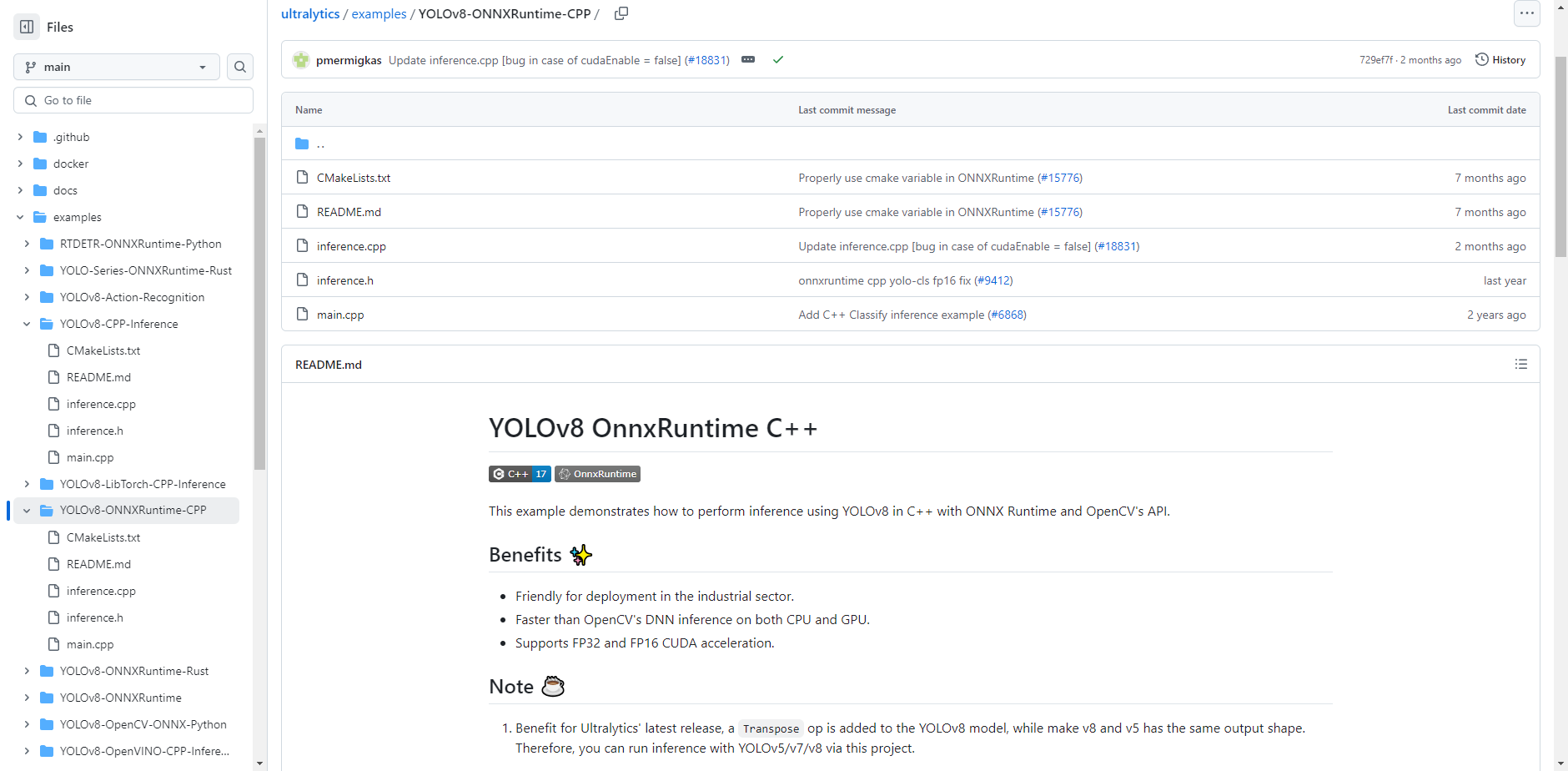

YOLO官方提供的onnxruntime示例源码如下
https://github.com/ultralytics/ultralytics/tree/main/examples/YOLOv8-ONNXRuntime-CPP
可按需下载使用，本文提供另一种使用方法，下文会附上源码
在这里插入图片描述

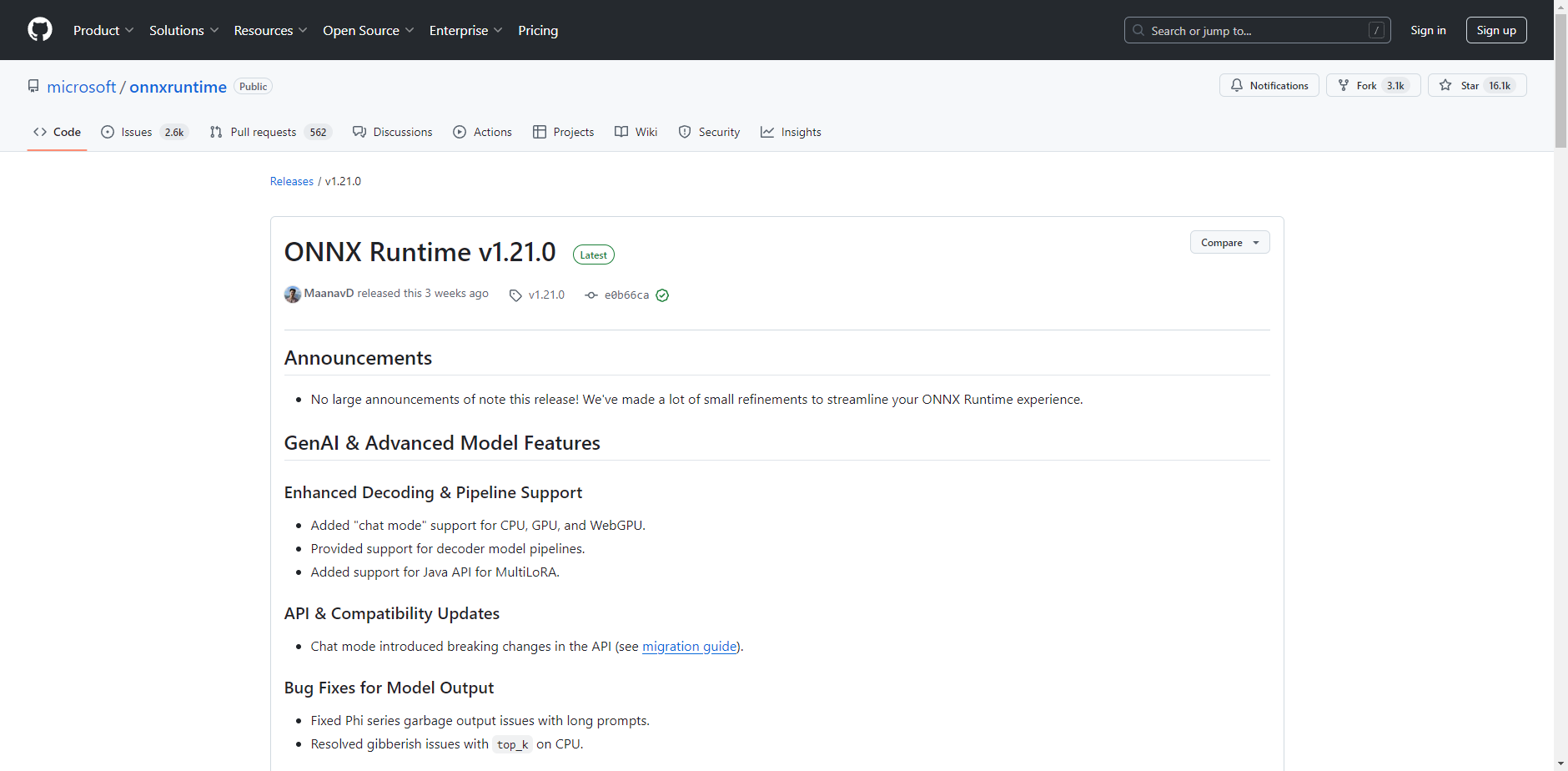

首先需要下载ONNX Runtime gpu版本库
下载链接如下：
https://github.com/microsoft/onnxruntime/releases/tag/v1.21.0

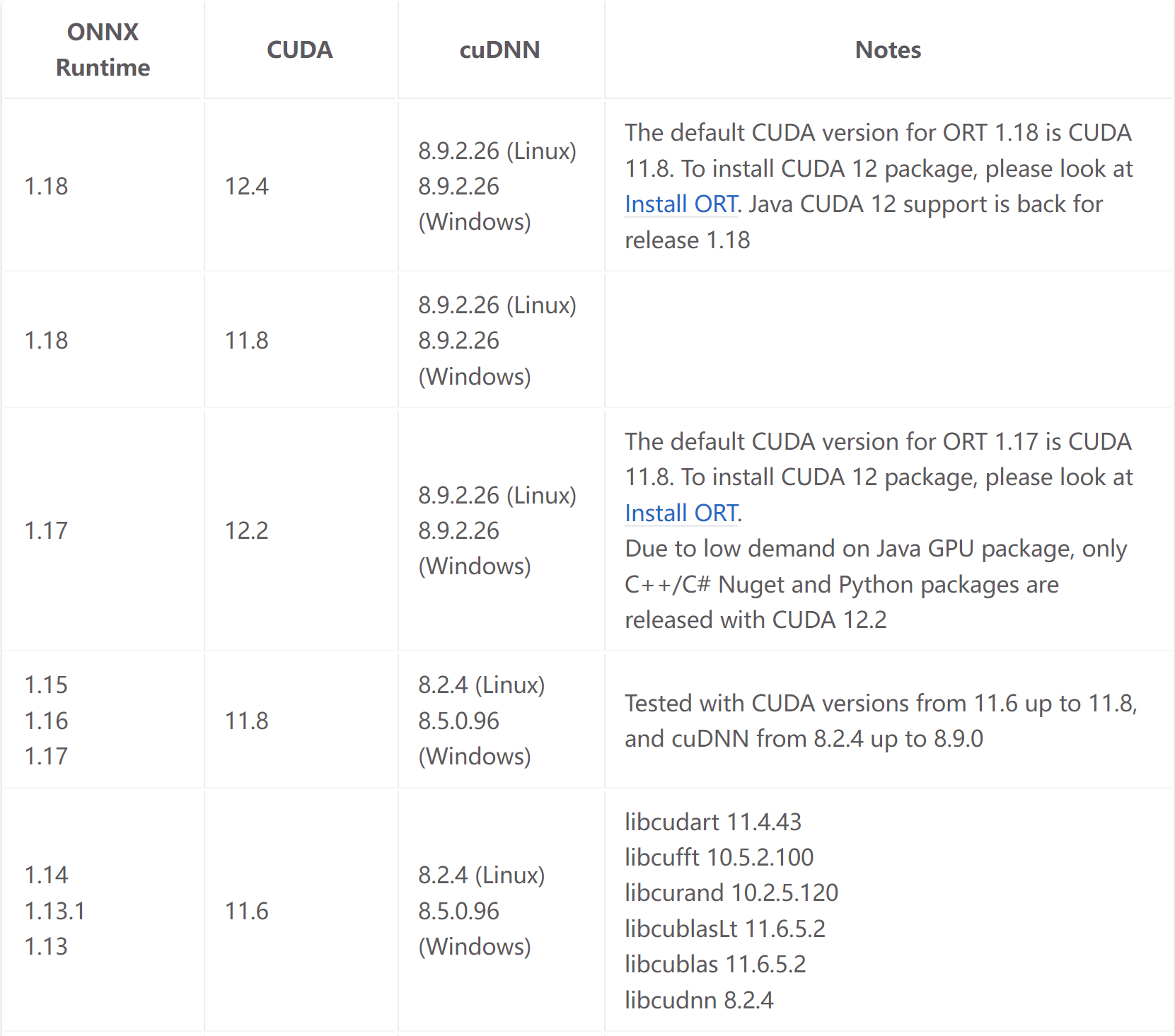

ONNX Runtime的版本需要注意与cuda版本对应
我的cuda版本装的是11.6，这里选用1.15版本的ONNX Runtime

使用onnxruntime推理不需要额外用opencv_gpu版本，cpu版本的opencv就可以满足要求

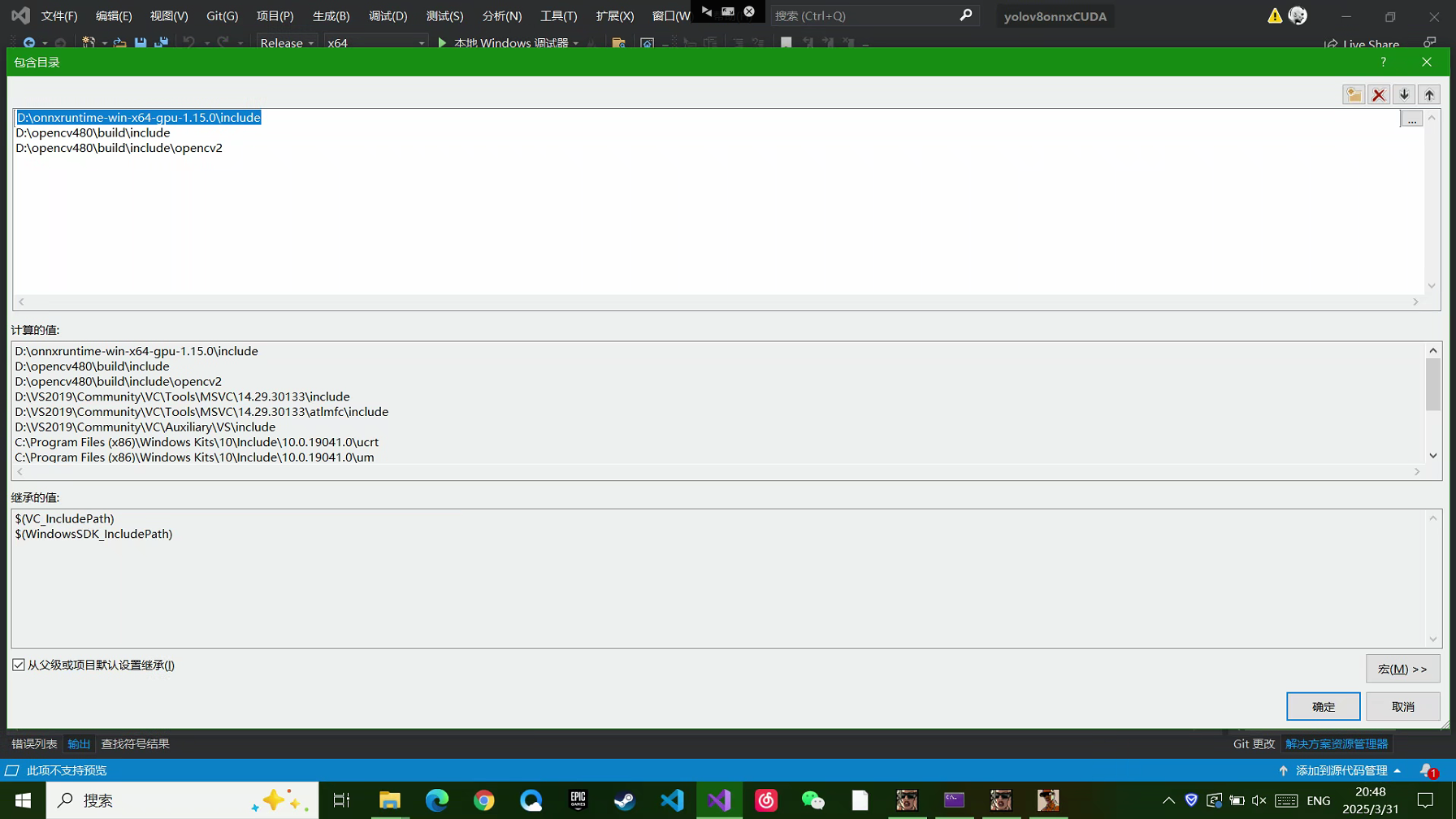

VS主要需要配置的是包含目录和三个动态库
在这里插入图片描述

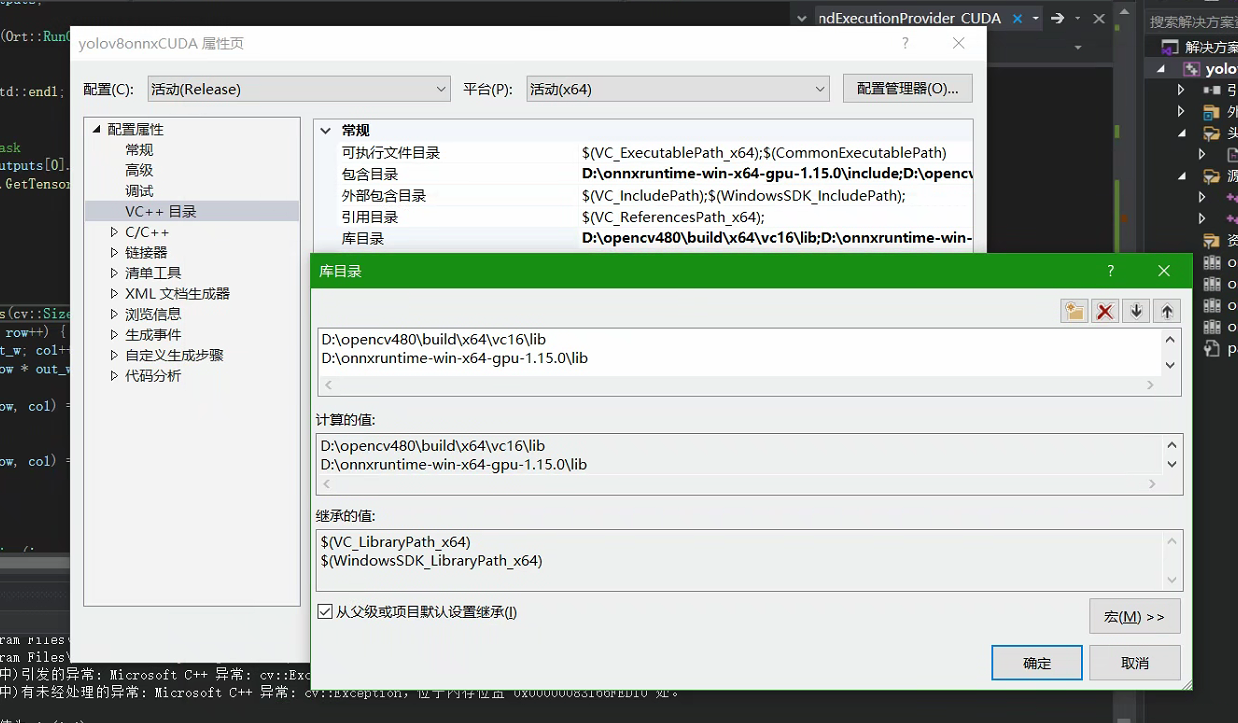

库目录配置

附加依赖项配置，将三个lib动态库都配置上

三、源码与实际运行

以下是调用推理源码
main.cpp

#include <opencv2/opencv.hpp>
#include "onnxruntime_cxx_api.h"

int main()
{
    // 预测的目标标签数
    std::vector<std::string> labels;

    labels.push_back("bright_collision");
    labels.push_back("dark_collision");

    std::filesystem::path current_path = std::filesystem::current_path();
    std::filesystem::path imgs_path = current_path / "images";
    for (auto& i : std::filesystem::directory_iterator(imgs_path))
    {
	    if (i.path().extension() == ".jpg" || i.path().extension() == ".png" || i.path().extension() == ".jpeg")
	    {
		    std::string img_path = i.path().string();
		    cv::Mat img = cv::imread(img_path);

	    }
    }

    // 测试图片
    cv::Mat image = cv::imread("D:\\VsEnvironment\\yolov8onnxCUDA\\yolov8onnxCUDA\\images\\Image_20241126165712899.jpg");
    cv::imshow("输入图", image);

    // ******************* 1.初始化ONNXRuntime环境 *******************
    Ort::Env env = Ort::Env(ORT_LOGGING_LEVEL_ERROR, "D:\\VsEnvironment\\dataSet\\best.onnx");
    // ***************************************************************

    // ******************* 2.设置会话选项 *******************
    // 创建会话
    Ort::SessionOptions session_options;
    // 优化器级别:基本的图优化级别
    session_options.SetGraphOptimizationLevel(ORT_ENABLE_BASIC);
    // 线程数:4
    session_options.SetIntraOpNumThreads(4);
    // 设备使用优先使用GPU而是才是CPU
    OrtSessionOptionsAppendExecutionProvider_CUDA(session_options, 0);//此条屏蔽则使用为cpu
    //OrtSessionOptionsAppendExecutionProvider_CPU(session_options, 1);
    std::cout << "onnxruntime inference try to use GPU Device" << std::endl;
    // ******************************************************

    // ******************* 3.加载模型并创建会话 *******************
    // onnx训练模型文件
    std::string onnxpath = "D:\\VsEnvironment\\dataSet\\best.onnx";
    std::wstring modelPath = std::wstring(onnxpath.begin(), onnxpath.end());
    // 加载模型并创建会话
    Ort::Session session_(env, modelPath.c_str(), session_options);
    // ************************************************************

    // ******************* 4.获取模型输入输出信息 *******************
    int input_nodes_num = session_.GetInputCount();			// 输入节点输
    int output_nodes_num = session_.GetOutputCount();		// 输出节点数
    std::vector<std::string> input_node_names;				// 输入节点名称
    std::vector<std::string> output_node_names;				// 输出节点名称
    Ort::AllocatorWithDefaultOptions allocator;				// 创建默认配置的分配器实例,用来分配和释放内存
    // 输入图像尺寸
    int input_h = 0;
    int input_w = 0;
    // 获取模型输入信息
    for (int i = 0; i < input_nodes_num; i++) {
	    // 获得输入节点的名称并存储
	    auto input_name = session_.GetInputNameAllocated(i, allocator);
	    input_node_names.push_back(input_name.get());
	    // 显示输入图像的形状
	    auto inputShapeInfo = session_.GetInputTypeInfo(i).GetTensorTypeAndShapeInfo().GetShape();
	    int ch = inputShapeInfo[1];
	    input_h = inputShapeInfo[2];
	    input_w = inputShapeInfo[3];
	    std::cout << "input format: " << ch << "x" << input_h << "x" << input_w << std::endl;
    }
    // 获取模型输出信息
    int num = 0;
    int nc = 0;
    for (int i = 0; i < output_nodes_num; i++) {
	    // 获得输出节点的名称并存储
	    auto output_name = session_.GetOutputNameAllocated(i, allocator);
	    output_node_names.push_back(output_name.get());
	    // 显示输出结果的形状
	    auto outShapeInfo = session_.GetOutputTypeInfo(i).GetTensorTypeAndShapeInfo().GetShape();
	    num = outShapeInfo[0];
	    nc = outShapeInfo[1];
	    std::cout << "output format: " << num << "x" << nc << std::endl;
    }
    // **************************************************************

    // ******************* 5.输入数据预处理 *******************
    // 默认是BGR需要转化成RGB
    cv::Mat rgb, blob;
    cv::cvtColor(image, rgb, cv::COLOR_BGR2RGB);
    // 对图像尺寸进行缩放
    cv::resize(rgb, blob, cv::Size(input_w, input_h));
    blob.convertTo(blob, CV_32F);
    // 对图像进行标准化处理
    blob = blob / 255.0;	// 归一化
    cv::subtract(blob, cv::Scalar(0.485, 0.456, 0.406), blob);	// 减去均值
    cv::divide(blob, cv::Scalar(0.229, 0.224, 0.225), blob);	//除以方差
    // CHW-->NCHW 维度扩展
    cv::Mat timg = cv::dnn::blobFromImage(blob);
    std::cout << timg.size[0] << "x" << timg.size[1] << "x" << timg.size[2] << "x" << timg.size[3] << std::endl;
    // ********************************************************

    // ******************* 6.推理准备 *******************
    // 占用内存大小,后续计算是总像素*数据类型大小
    size_t tpixels = 3 * input_h * input_w;
    std::array<int64_t, 4> input_shape_info{ 1, 3, input_h, input_w };
    // 准备数据输入
    auto allocator_info = Ort::MemoryInfo::CreateCpu(OrtDeviceAllocator, OrtMemTypeCPU);
    Ort::Value input_tensor_ = Ort::Value::CreateTensor<float>(allocator_info, timg.ptr<float>(), tpixels, input_shape_info.data(), input_shape_info.size());
    // 模型输入输出所需数据(名称及其数量),模型只认这种类型的数组
    const std::array<const char*, 1> inputNames = { input_node_names[0].c_str() };
    const std::array<const char*, 1> outNames = { output_node_names[0].c_str() };
    // **************************************************

    // ******************* 7.执行推理 *******************
    std::vector<Ort::Value> ort_outputs;
    try {
	    ort_outputs = session_.Run(Ort::RunOptions{ nullptr }, inputNames.data(), &input_tensor_, 1, outNames.data(), outNames.size());
    }
    catch (std::exception e) {
	    std::cout << e.what() << std::endl;
    }
    // **************************************************

    // ******************* 8.后处理推理结果 *******************
    // 1x5 获取输出数据并包装成一个cv::Mat对象,为了方便后处理
    const float* pdata = ort_outputs[0].GetTensorMutableData<float>();
    cv::Mat prob(num, nc, CV_32F, (float*)pdata);
    // 后处理推理结果
    cv::Point maxL, minL;		// 用于存储图像分类中的得分最小值索引和最大值索引(坐标)
    double maxv, minv;			// 用于存储图像分类中的得分最小值和最大值
    cv::minMaxLoc(prob, &minv, &maxv, &minL, &maxL);
    // 获得最大值的索引,只有一行所以列坐标既为索引
    int max_index = maxL.x;
    std::cout << "label id: " << max_index << std::endl;
    // ********************************************************

    // 在测试图像上加上预测的分类标签
    cv::putText(image, labels[max_index], cv::Point(50, 50), cv::FONT_HERSHEY_SIMPLEX, 1.0, cv::Scalar(0, 0, 255), 2, 8);
    cv::imshow("输入图像", image);
    cv::waitKey(0);

    // ******************* 9.释放资源*******************
    session_options.release();
    session_.release();
    // *************************************************

    return 0;
}

由于预处理与推理都是调用onnxruntime_cxx_api.h中的部分，所以直接写在main.cpp中测试
通过OrtSessionOptionsAppendExecutionProvider_CUDA(session_options, 0);可以控制是使用cpu推理还是gpu_cuda进行推理
实际推理耗时如下
在这里插入图片描述
