华为、浪潮、华三链路聚合概述

news2025/3/31 22:29:37

1、华为

链路聚合可以提高链路带宽和链路冗余性。有三种类型,分别是手工链路聚合,静态lacp链路聚合,动态lacp链路聚合。

  • 手工链路模式:也称负载分担模式,需手动指定链路,各链路之间平均分担流量。
  • 静态LACP模式:LACP模式是利用lacp协议进行聚合参数协商,确定链路聚合方式为活动(M)或者非活动(N)的链路聚合方式。
  • 动态LACP模式:动态LACP模式是利用LACP协议进行动态协商谁为活动或者非活动的链路聚合方式。
    华为也有检测聚合口单条链路的trunk member-port-inspect,直接接口ping对端,只能检测三层链路,如果中间有其他设备的话还是需要配置接口联动。

1.1手工链路聚合

手工负载分担模式下,Eth-Trunk的建立、成员接口的加入完全由手工来配置。该模式下所有活动链路都参与数据的转发,平均分担流量,因此称为负载分担模式。如果某条活动链路故障,链路聚合组自动在剩余的活动链路中平均分担流量。手工汇聚由用户手工配置,不允许系统自动添加或删除汇聚组中的端口。汇聚组中必须至少包含一个端口。当汇聚组只有一个端口时,只能通过删除汇聚组的方式将该端口从汇聚组中删除。手工汇聚端口的LACP 协议为关闭状态,禁止用户使能手工汇聚端口的LACP 协议。

1.2静态lacp链路聚合

LACP模式是一种利用LACP协议进行聚合参数协商、确定活动接口和非活动接口的链路聚合方式。该模式下,需手工创建Eth-Trunk,手工加入Eth-Trunk成员接口,由LACP协议协商确定活动接口和非活动接口。LACP模式也称为M∶N模式。这种方式同时可以实现链路负载分担和链路冗余备份的双重功能。在链路聚合组中M条链路处于活动状态,这些链路负责转发数据并进行负载分担,另外N条链路处于非活动状态作为备份链路,不转发数据。当M条链路中有链路出现故障时,系统会从N条备份链路中选择优先级最高的接替出现故障的链路,并开始转发数据。静态LACP汇聚由用户手工配置,不允许系统自动添加或删除汇聚组中的端口。汇聚组中必须至少包含一个端口。当汇聚组只有一个端口时,只能通过删除汇聚组的方式将该端口从汇聚组中删除。静态汇聚端口的LACP 协议为使能状态,当一个静态汇聚组被删除时,其成员端口将形成一个或多个动态LACP 汇聚,并保持LACP 使能。禁止用户关闭静态汇聚端口的LACP 协议。

1.3动态lacp链路聚合

动态LACP汇聚是一种系统自动创建或删除的汇聚,动态汇聚组内端口的添加和删除是协议自动完成的。只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起。即使只有一个端口也可以创建动态汇聚,此时为单端口汇聚。动态汇聚中,端口的LACP 协议处于使能状态。

2、浪潮

2.1动态

本章包含了一个链路聚合控制协议(LACP)配置示例。LACP 协议是基于 802.3ad 的IEEE 规范。它允许多个物理接口的捆绑,形成一个单一的逻辑通道,提供增强的性能和冗余。聚合接口被视为单一链路接到每个交换机上。生成树将它视为一个接口。当有一个物理接口出现故障,其他接口正常连接,链路不会中断。此实现在单一的逻辑通道上支持最多 16 个物理以太网链路。 LACP 协议使我们的设备可以管理与符合802.3ad 的协议的其他设备之间的链接聚合组。使用 LACP 协议,交换机学习支持LACP 成员识别的每个端口的能力。然后,具有相同的属性动态组端口捆绑到一个单一逻辑链路。

2.2静态

在这个例子中,在两个交换机 S1 和 S2 之间的配置三条链路。这三个链路都分配在同一个管理中心,使他们能聚合形成一个单一的通道。

3、华三

功能简介
链路聚合分为静态聚合和动态聚合两种模式,当链路发生故障时,静态聚合组没有检测机制来响应链路故障;动态聚合组通过LACP来判断链路状况,但这种方式不能快速响应链路故障。链路聚合使用BFD(Bidirectional Forwarding Detection,双向转发检测),能够为聚合组选中端口间的链路提供快速检测功能。通过为选中端口创建BFD会话来实现对成员链路故障的快速检测。当链路发生故障时,该功能能够快速使双方对各自接口的选中/非选中状态达成一致。关于BFD的介绍和基本功能配置,请参见“可靠性配置指导”中的“BFD”。

3.1静态聚合

如果BFD检测到链路故障,系统会通知聚合模块对端不可达,将该链路连接端口的选中状态修改为非选中状态,BFD会话保留,并且会继续发送BFD报文;当故障链路恢复,能收到对端发送来的BFD报文时,系统会再通知聚合模块对端可达,端口又恢复为选中状态。即配置此功能后静态聚合链路不会出现一端为选中状态,另一端为非选中状态的情况。
抓包如下
在这里插入图片描述

3.2动态聚合

如果BFD检测到链路故障,系统会通知聚合模块对端不可达,然后拆除BFD会话,并停止发送BFD报文;当故障链路恢复,通过LACP协议重新建立选中链路关系,并重建BFD会话,然后通知聚合模块对端已可达。从而使动态聚合组中成员端口选中状态快速收敛。
抓包如下
在这里插入图片描述

本文来自互联网用户投稿,该文观点仅代表作者本人,不代表本站立场。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如若转载,请注明出处:http://www.coloradmin.cn/o/2324169.html

如若内容造成侵权/违法违规/事实不符,请联系多彩编程网进行投诉反馈,一经查实,立即删除!

相关文章

【go微服务】Golang微服务之基--rpc的实现原理以及应用实战

✨✨ 欢迎大家来到景天科技苑✨✨ 🎈🎈 养成好习惯,先赞后看哦~🎈🎈 🏆 作者简介:景天科技苑 🏆《头衔》:大厂架构师,华为云开发者社区专家博主,…

Redis的List类型

Redis的List类型 一.List类型简单介绍 二.List的常用命令1.LPUSH2.LRANGE3.LPUSHX4.RPUSH5.RPUSHX6.LPOP7.RPOP8.LINDEX9.LINSERT10.LLEN11.LREM12.LTRIM13.LSET 三.阻塞命令1.BRPOP(i)针对不是空的列表进行操作:(ii)针…

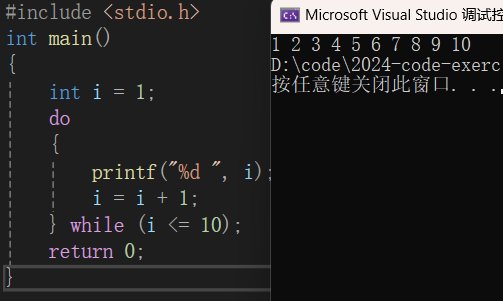

【C语言】分支与循环(下)

前言:小飞在(上)篇总结了分支结构的内容,本文接上,总结循环结构的知识。 看完觉得有帮助的话记得点赞收藏加关注哦~ 目录 一、while循环 二、for循环 三、do-while循环 四、循环中的break和continue 五、循环结构…

SpringBoot集成腾讯云OCR实现身份证识别

OCR身份证识别 官网地址&#xff1a;https://cloud.tencent.com/document/product/866/33524 身份信息认证&#xff08;二要素核验&#xff09; 官网地址&#xff1a;https://cloud.tencent.com/document/product/1007/33188 代码实现 引入依赖 <dependency><…

【C++数据库】SQLite3数据库连接与操作

注意:本文代码均为C++20标准下实现 一、SQLite3库安装 1.1 安装库文件 【工具】跨平台C++包管理利器vcpkg完全指南 vcpkg install sqlite3# 集成至系统目录,之前执行过此命令的无需再次执行 vcpkg integrate install1.2 验证代码 在VS2022中新建控制台项目,测试代码如下…

如何在根据名称或id找到json里的节点以及对应的所有的父节点?

函数如下&#xff1a; 数据如下&#xff1a; [{ "name": "数据看板", "id": "data", "pageName": "tableeauData", "list": [] }, { "name": "审计模块", "id": &quo…

JS—异步编程:3分钟掌握异步编程

个人博客&#xff1a;haichenyi.com。感谢关注 一. 目录 一–目录二–引言三–JavaScript 事件循环机制四–定时器的秘密&#xff1a;setTimeout 和 setInterval五–异步编程模型对比 二. 引言 在现代Web开发中&#xff0c;异步编程是提升性能的关键技术。无论是脚本加载&am…

mxgraph编辑器的使用

前端JS如何使用mxgraph编辑器 说明&#xff1a;此项目是JS项目&#xff0c;目前还不支持TS 引入资源 可以直接从官网上拿下来&#xff0c;或者从其他地方获取 官网编辑器 如果只是展示图形的话只引入 mxClient.js就可以了 一个免费在线编辑器 自己用它做了一个在线编辑器&#…

electron打包vue2项目流程

1&#xff0c;安装一个node vue2 的项目 2&#xff0c;安装electron&#xff1a; npm install electron -g//如果安装还是 特比慢 或 不想安装cnpn 淘宝镜像查看是否安装成功&#xff1a;electron -v 3&#xff0c;进入到项目目录&#xff1a;cd electron-demo 进入项目目录…

STM32F103_LL库+寄存器学习笔记11 - 串口收发的中断优先级梳理

导言 推荐的STM32 USARTDMA 中断优先级设置&#xff08;完整方案&#xff09;&#xff1a; 以你的STM32F103 USART1 DMA实例为例&#xff1a; 推荐中断优先级设置中断优先级USART1空闲中断&#xff08;接收相关&#xff09;优先级0DMA1通道5接收中断&#xff08;半满/满传输…

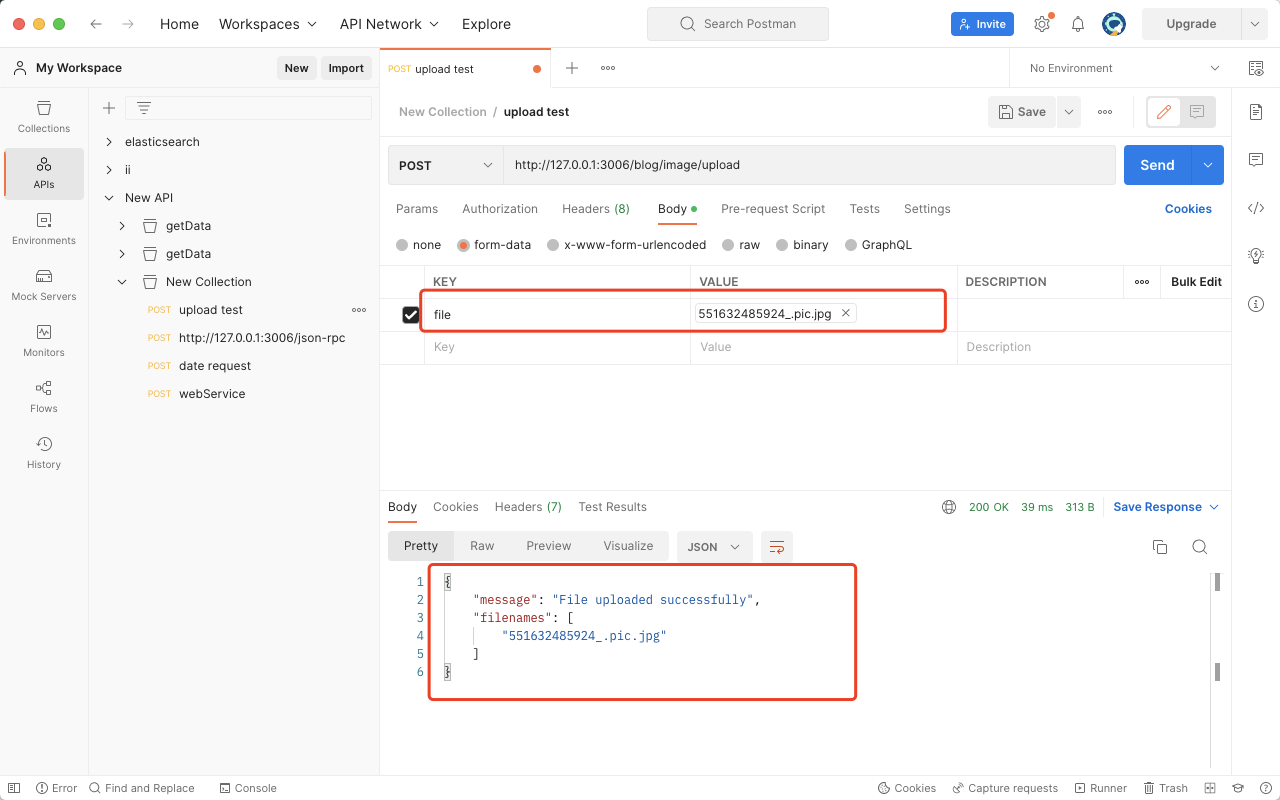

Postman 如何发送 Post 请求上传文件? 全面指南
