网络协议栈简单设计(tcp)

接着这篇文章写的

TCP相对于Udp，分为两个部分：连接（三次握手、四次挥手）、交互（数据传输）

三次握手

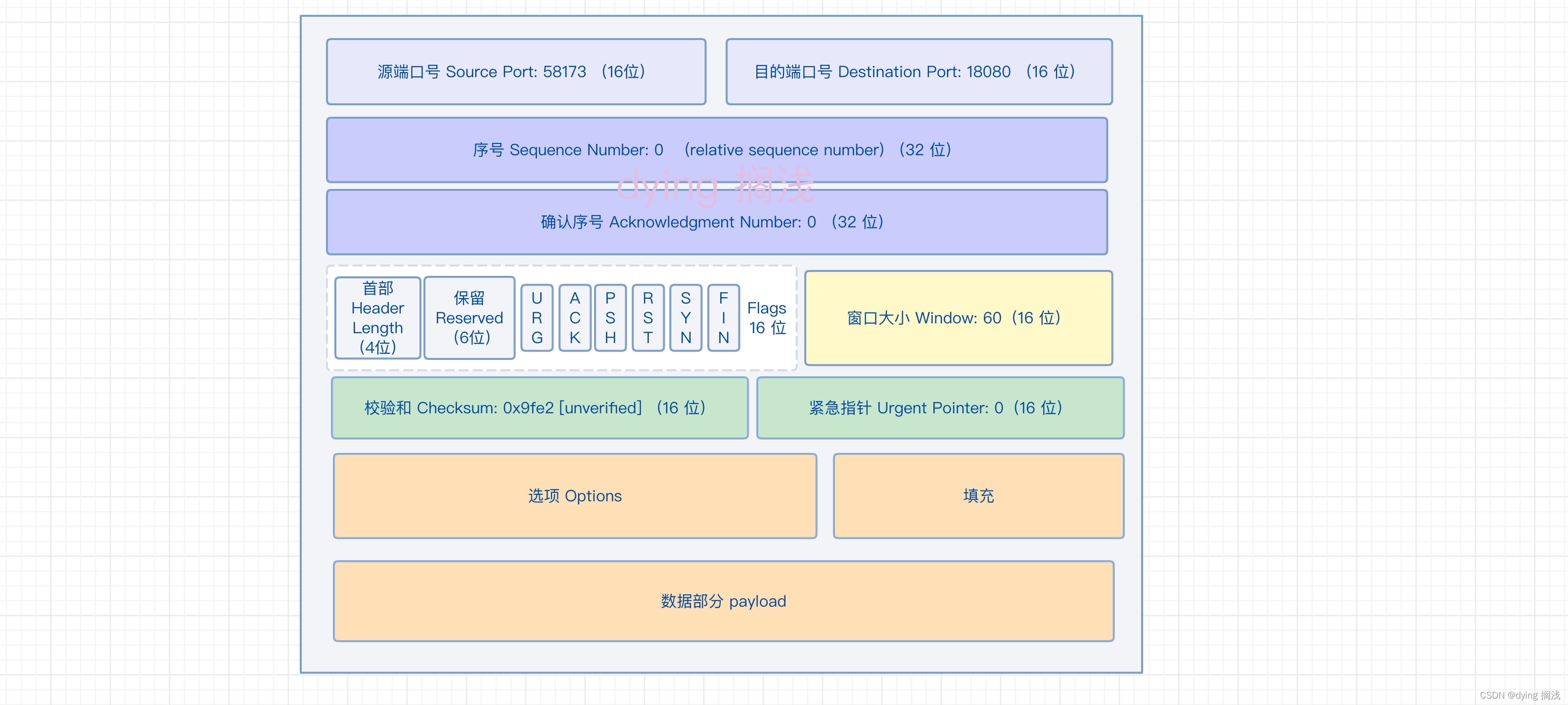

tcp包结构体定义

依照tcp包头字段定义就行：

注意，tcp协议头不像udp有包长字段，因此TCP在建立连接时，客户端和服务端会协商设置每个报文的最大长度mss，比如send(buff)中buff的数据长度为2k，mss设置为0.5k，那么这个数据将会被切割成4个包进行传输

mtu和mss的区别：mtu处于数据链路层，最小传输单元，通过设置为1500，而mss处于传输层

// TCP协议头
struct tcphdr {
	unsigned short sport;  // 源目端口
	unsigned short dport;
    // 初始值：随机值，最大值4G,越界了可从1开始。
    // 序列号是字节的数量，不是包的数量，比如客户端发送的第一个tcp包是512个字节，第一个包的序列号是0，发送的第二个包的序列号就是512（或者服务器对这个包的确认好ack就是512），然后是1024...
    // 这也是TCP基于流传输的重要体现
	unsigned int seqnum;
	unsigned int acknum;

	unsigned char hdrlen_resv;
    // 标志位，通过位操作实现包类别定义，包含FIN、SYN、RST等bit位标志，也可以像udp那样一个个定义
	unsigned char flag;
	unsigned short window; // 滑动窗口大小，发送端和接收端都有

	unsigned short checksum;   // 校验和
	unsigned short urgent_pointer;
	unsigned int options[0];
};

struct tcppkt {
	struct ethhdr eh; // 14
	struct iphdr ip;  // 20
	struct tcphdr tcp; // 8
	unsigned char data[0];
};

#define TCP_CWR_FLAG		0x80
#define TCP_ECE_FLAG		0x40
#define TCP_URG_FLAG		0x20
#define TCP_ACK_FLAG		0x10
#define TCP_PSH_FLAG		0x08
#define TCP_RST_FLAG		0x04
#define TCP_SYN_FLAG		0x02
#define TCP_FIN_FLAG		0x01

tcb

服务端收到第一次握手后，需要初始化tcb，将连接加入半连接队列,其结构体定义如下，

struct ntcb {
	unsigned int sip;
	unsigned int dip;
	unsigned short sport;
	unsigned short dport;

    // arp table mac地址可以从arp表读取
	unsigned char smac[ETH_ADDR_LENGTH];
	unsigned char dmac[ETH_ADDR_LENGTH];

	unsigned char status;
};

然后，进行三次握手，主要涉及连接状态的改变，以及每个状态下所作的事情

typedef enum _tcp_status {
	TCP_STATUS_CLOSED,
	TCP_STATUS_LISTEN,
	TCP_STATUS_SYN_REVD,
	TCP_STATUS_SYN_SENT,
	TCP_STATUS_ESTABLISHED,
	TCP_STATUS_FIN_WAIT_1,
	TCP_STATUS_FIN_WAIT_2,
	TCP_STATUS_CLOSING,
	TCP_STATUS_TIME_WAIT,
	TCP_STATUS_CLOSE_WAIT,
	TCP_STATUS_LAST_ACK,
};

int main() {

	struct nm_pkthdr h;
	struct nm_desc *nmr = nm_open("netmap:eth0", NULL, 0, NULL);
	if (nmr == NULL) return -1;

	struct pollfd pfd = {0};
	pfd.fd = nmr->fd;
	pfd.events = POLLIN;

	struct ntcb tcb;

	while (1) {

		int ret = poll(&pfd, 1, -1);
		if (ret < 0) continue;
		if (pfd.revents & POLLIN) {
			unsigned char *stream = nm_nextpkt(nmr, &h);
			struct ethhdr *eh = (struct ethhdr *)stream;
			if (ntohs(eh->h_proto) ==  PROTO_IP) {
				struct udppkt *udp = (struct udppkt *)stream;
				if (udp->ip.type == PROTO_UDP) {
					int udplength = ntohs(udp->udp.length);
					udp->data[udplength-8] = '\0';
					printf("udp --> %s\n", udp->data);
				} else if (udp->ip.type == PROTO_ICMP) {

				} else if (udp->ip.type == PROTO_TCP) {    // tcp协议
					struct tcppkt *tcp = (struct tcppkt *)stream;
                    /*
					unsigned int sip = tcp->ip.sip;
					unsigned int dip = tcp->ip.dip;
					unsigned short sport = tcp->tcp.sport;
					unsigned short dport = tcp->tcp.dport;
					tcb = search_tcb();
				    */
					if (tcb->status == TCP_STATUS_LISTEN) { // 监听状态

						if (tcp->tcp.flag & TCP_SYN_FLAG) {
							tcb->status = TCP_STATUS_SYN_REVD;  // 转状态
							// send syn, ack pkt   // 发送ack
							// seqnum, ack
						}
					} else if (tcb->status == TCP_STATUS_SYN_REVD) {
						if (tcp->tcp.flag & TCP_ACK_FLAG) {
							tcb->status = TCP_STATUS_ESTABLISHED;
						}
					}
				}
			} else if (ntohs(eh->h_proto) ==  PROTO_ARP) {

			}
		}
	}
}

处理完tcb状态机，就说明三次握手完成了，接下来进入数据传输阶段
