一.硬件方案

本设计采用51单片机每2秒钟从DHT11温湿度传感器中读入温度和湿度，在液晶屏上即时显示。液晶屏上同时显示温湿度上限值，该上限值保存外外部EEPROM存储器中，掉电不失，并且可以通过四只按键上调或下调。当温度或湿度值超过上限值时，报警信号点亮相应报警灯。该报警信号可以通过三极管驱动继电器，以控制外部风机或加热器。电路主要由51单片机+最小系统+LCD1602液晶显示模块+温湿度采集模块+继电器驱动模块+风扇模块+LED指示灯模块+按键模块+AT24C02存储模块+蜂鸣器报警模块；

二.设计功能

（1）AT24c02芯片掉电存储设置的上下限。
（2）四个按键为设置、加、减、确定，实现了阀值的调节。
（3）LCD1602液晶显示，上面行显示当前的温度和湿度，下面行显示相应的冷、热、干、湿。
（4）配用全数字型温湿度传感器DHT11，温度测量范围0℃–50℃，湿度测量范围20%RH—90%RH，可以满足一般需要。
（5）当超过阀值的时候，有蜂鸣器闪烁报警提示。并有开关可以关闭或打开报警。
（6）当温度或湿度超限后，报警信号灯点亮同时相应的继电器吸合。继电器可以驱动打开或切断通风机、抽湿机、加热器、制冷器、加湿器、报警器等外部设备；

三.设计原理图

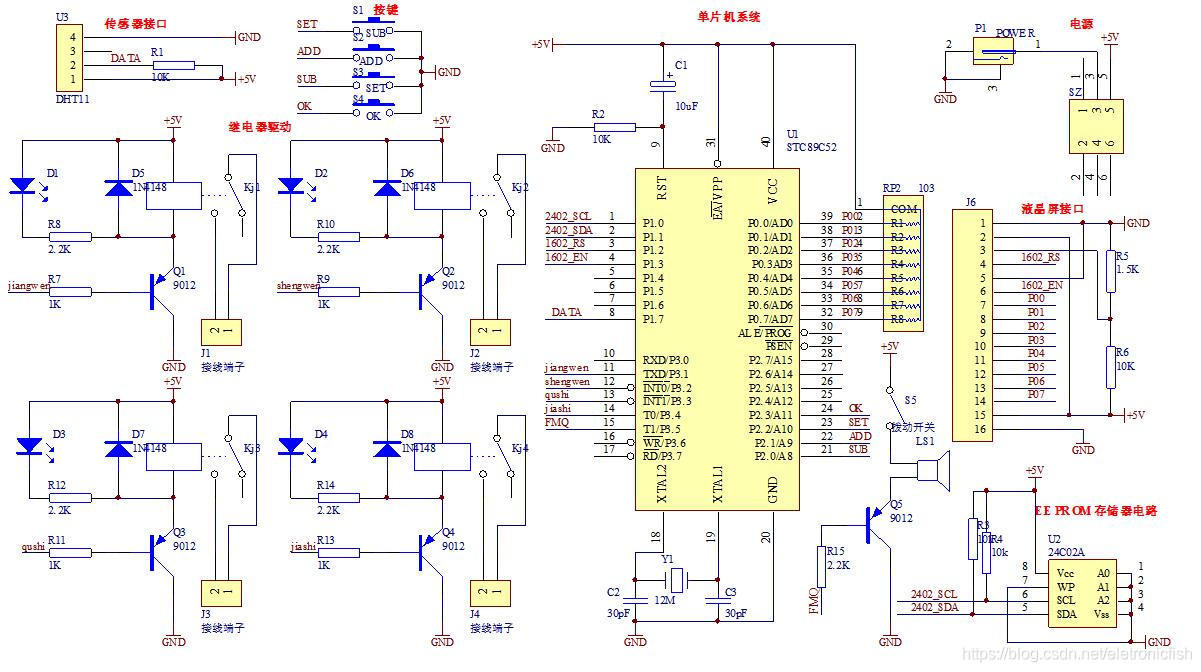

(1)原理图主要采用AD软件进行设计,如图：

（2）Protues仿真图如下：

四.软件设计

主程序源码

//数据初始化
void Data_Init()
{
   Led_qushi = 1;
   Led_jiashi=1;
   Led_jiangwen = 1;
   Led_shengwen = 1;
}

/********************************************************************
* 名称 : Main()
* 功能 : 主函数
***********************************************************************/
void main()
{
    uint i, j, testnum;

    EA = 0;

	Timer0_Init();  //定时器0初始化

    Data_Init();
	EA = 1;

	L1602_init();
	//延时
	for (i=0;i<1000;i++)
	   for (j=0;j<1000;j++)
	   {;}
    //清屏
	L1602_string(1,1,"                ");
	L1602_string(2,1,"                ");
    L1602_string(1,1,"Tem:   C Hum:  %");
	L1602_string(2,1,"Smalldi@2017");

    /***载入温度上限和湿度上限设定值***/
	TH=rdeeprom(0);
	Delay1(20);		 //加延时可以存取稳定
	TL=rdeeprom(1);
	Delay1(20);
	HH=rdeeprom(2);
	Delay1(20);
	HL=rdeeprom(3);

	while(1)
	{

		 if (FlagStartRH == 1)	 //温湿度转换标志检查
		 {
		     TR0 = 0;
             testnum = RH();
 			 FlagStartRH = 0;
			 TR0 = 1;
			 humidity = U8RH_data_H;	 //读出温湿度，只取整数部分
			 temperature = U8T_data_H;


			 if(Mode==0)		//温湿度控制
			 {
			 	if (temperature > TH)
				{
					Led_jiangwen = 0;
					hot=1;
					Led_shengwen = 1;
					cold=0;
			//		BJ=1;
				}
				else if(temperature<TL)
				{
					Led_shengwen = 0;
					cold=1;
					Led_jiangwen = 1;
					hot=0;
					buzz=0;
			//		BJ=1;
				}
				else
				{
					Led_jiangwen=1;
					Led_shengwen=1;
					hot=0;
					cold=0;
					buzz=1;
				}
				if (humidity > HH)
				{
					Led_qushi = 0;
					humid=1;
					Led_jiashi = 1;
					dry=0;
			//		BJ=1;
				}
				else if(humidity<HL)
				{
					Led_jiashi = 0;
					dry=1;
					Led_qushi = 1;
					humid=0;
			//		BJ=1;
				}
				else
				{
					Led_qushi=1;
					Led_jiashi=1;
					humid=0;
					dry=0;
				}
			 }
			 else
			 {
			 	Led_shengwen=1;
				Led_jiangwen=1;
				Led_jiashi=1;
				Led_qushi=1;
				hot=0;
				cold=0;
				humid=0;
				dry=0;
				BJ=0;
			 }
		}
		display();
		KEY();
	}
}
