在机器学习强基计划6-2：详细推导马尔科夫随机场(MRF)及其应用(附例题)中我们系统地介绍了引入马尔科夫随机场的动机及其基本概念，但由于公式繁多，很难理解这个模型如何应与实际相结合，本文结合一个计算机视觉领域的经典问题——图像分割讲解马尔科夫随机场的应用，加深对概率图模型的理解。为了便于说明，先引入计算机视觉中的部分概念。

1 图像分割问题

在图像处理与计算机视觉领域，图像分割(image segmentation)是在像素级别将一个完整图像划分为若干具有特定语义区域(region)或对象(object)的过程。每个分割区域是一系列拥有相似特征——例如颜色、强度、纹理等的像素集合，因此图像分割也可视为以图像属性为特征空间，为全体像素赋予标签的分类问题。

图像分割是高级图像处理的基础技术，它将原始冗余而繁杂的图像，转化为一种更具意义且简单紧凑的组织形式。在智能安防、卫星遥感、医学影像处理、生物特征识别等领域，图像分割通过提供精简且可靠的图像特征信息，有效地提高后续从而利于后续图像分析、理解等技术的计算效率，具有重要意义。

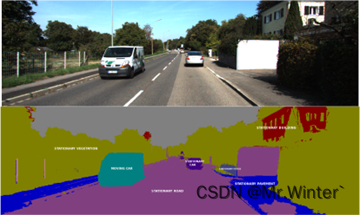

在这里插入图片描述

2 图像像素邻域

在图像分割中，通常默认图像中某像素点 $p\left( i,j \right)$ 只受相邻像素的影响，较远处的像素对该像素没有作用，或者说其作用已被包含在相邻像素内

例如当前像素语义是天空，那么近邻像素也很可能表示天空。

形式化地，像素 $p$ 的邻域定义为

$\delta _d\left( p \right) =\left\{ q\in R|\mathrm{dist}\left( p,q \right) \leqslant \sqrt{d}, d\in \mathbb{N} ^+, q\ne p \right\}$

其中 $\mathrm{dist}\left( \cdot ,\cdot \right)$ 表示两个像素间的欧式距离， $d$ 表示的是邻域的阶次，阶次越高像素包含的邻点越多，且满足当阶次 $t > d$ 时 $\delta _d\left( p \right) \subset \delta _t\left( p \right)$

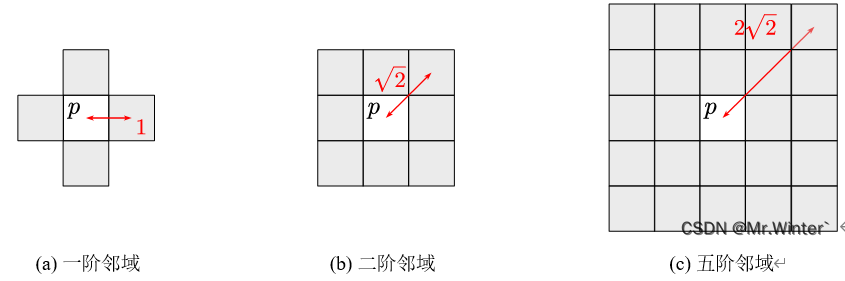

在这里插入图片描述
这种邻域特性类似于马尔科夫链的无后效性，参考机器学习强基计划6-1：图文详细总结马尔科夫链及其性质(附例题分析)。由于图像是二维数据，因此用经典的无向图模型——马尔科夫随机场代替一维的马尔科夫链进行建模。马尔科夫随机场中的全局马尔科夫性、局部马尔科夫性和成对马尔科夫性，恰好表征了像素只受邻域影响的假设偏好。

3 观测场与标记场

进行图像分割时，需要定义两个随机场：

观测场 $Y$ ：指肉眼可见的图像实际像素场

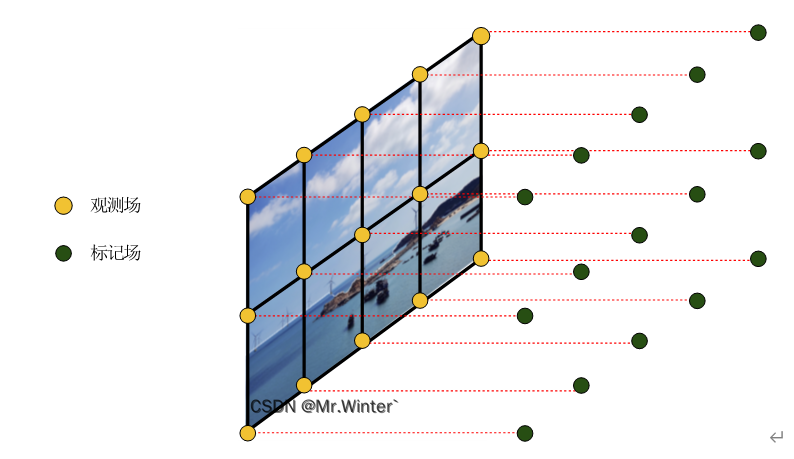

标记场 $X$ ：每个可观测像素都赋予一个标记，这些标记组成标记场。这两个随机场一一对应

形式化地，设观测场

$Y=\left\{ y|y\in R \right\}$

其中 $y$ 是图像每个像素的真实取值。标记场

$X=\left\{ x_p|p\in R, x_p\in \mathcal{R} \right\}$

其中 $x_p$ 表示像素 $p$ 被赋予的分割区域，总共有 $\left| \mathcal{R} \right|$ 种可能的分割情形。

图像分割的目标是在已有观测图像的情况下，让标记场的概率最大，根据极大后验估计可得

为了求解这个优化目标，分别对 $P (X)$ 和 $P (Y ∣ X)$ 建模。

4 马尔科夫随机场建模

根据机器学习强基计划6-2：详细推导马尔科夫随机场(MRF)及其应用(附例题)的讲解，我们可以用马尔科夫随机场对联合分布 $P (X)$ 建模，列出

$P\left( X \right) =\frac{1}{Z^*}\prod_{Q\in \mathcal{C} ^*}{\phi _Q\left( \boldsymbol{D}_Q \right)}=\frac{1}{Z^*}\prod_{Q\in \mathcal{C} ^*}{e^{-\sum_{u,v\in Q,u\ne v}{\beta _{uv}\mathbb{I} \left( x_u\ne x_v \right)}}}$

这里令能量函数

$H_Q\left( \boldsymbol{D}_Q \right) =\sum_{u,v\in Q,u\ne v}{\beta _{uv}\mathbb{I} \left( x_u\ne x_v \right)}$

称为Potts马尔科夫随机场，倾向于两个相邻像素取值相同，当相邻像素不等时，整体能量会上升，比如一个表示天空的蓝色像素，我们更倾向于和它属于同一类的像素都是蓝色的。

$P (Y ∣ X)$ 表示了像素与其标签的匹配程度，可用高斯分布建模

$P\left( Y|X \right) =\prod_{y\in R}{P\left( y|x_y \right)}=\prod_{y\in R}{\frac{1}{\sqrt{2\pi}\sigma _{x_y}}\exp \left[ -\frac{\left( y-\mu _{x_y} \right) ^2}{2\sigma _{x_y}^{2}} \right]}$

这里的均值和方差通过图像数据集训练得到，所以这个高斯概率模型就代表了通常意义下某个类的像素分布情况。比如说我们选择一百张标记好的图像，把这些图像中代表天空的像素进行累加，然后求平均就是这里的均值；方差同理

综合 $P (X)$ 和 $P (Y ∣ X)$ ，可以得到优化目标

$\begin{aligned}X&=\mathrm{arg}\max _XP\left( X|Y \right) \\&=\mathrm{arg}\max _XP\left( X \right) P\left( Y|X \right) \\&=\mathrm{arg}\max _X\left( \ln P\left( X \right) +\ln P\left( Y|X \right) \right) \\&=\mathrm{arg}\min _X\left[ \sum_{Q\in \mathcal{C} ^*}{\sum_{u,v\in Q,u\ne v}{\beta _{uv}\mathbb{I} \left( x_u\ne x_v \right)}}+\sum_{y\in R}{\left( \sqrt{2\pi}\sigma _{x_y}+\frac{\left( y-\mu _{x_y} \right) ^2}{2\sigma _{x_y}^{2}} \right)} \right]\end{aligned}$

用这个目标定义损失函数

$U\left( X \right) =\sum_{Q\in \mathcal{C} ^*}{\sum_{u,v\in Q,u\ne v}{\beta _{uv}\mathbb{I} \left( x_u\ne x_v \right)}}+\sum_{y\in R}{\left( \sqrt{2\pi}\sigma _{x_y}+\frac{\left( y-\mu _{x_y} \right) ^2}{2\sigma _{x_y}^{2}} \right)}$

采用模拟退火等方法可以求得近似最优解。

5 Python实现

5.1 计算能量函数

能量函数的定义参加第四节的Potts马尔科夫随机场

def __calEnergy(self, label: int, index: tuple, img: np.ndarray, w: np.ndarray) -> float:
    # get image's shape
    channels = 0
    try:    rows, cols, channels = img.shape
    except: rows, cols = img.shape

    i, j = index
    energy = 0.0

    if channels:
        for c in range(channels):
            val = img[i][j][c]
            mean, var = self.class_info[label][c][1], self.class_info[label][c][2]
            energy += np.log(np.sqrt(2 * np.pi * var)) + ((val - mean)**2) / (2 * var)
    else:
        val = img[i][j]
        mean, var = self.class_info[label][0][1], self.class_info[label][0][2]
        energy += np.log(np.sqrt(2 * np.pi * var)) + ((val - mean)**2) / (2 * var)

    # clique energy(Potts model)
    neighbor = [[0, 1], [0, -1], [1, 0], [-1, 0]]
    for dx, dy in neighbor:
        if 0 <= i + dx < rows and 0 <= j + dy < cols:
            energy = energy + self.beta_ if label == w[i + dx][j + dy] else energy

    return energy

5.2 退火优化

while (iteration < 500):
	# try new label
	x, y = random.randint(0, rows - 1), random.randint(0, cols - 1)
	labels = [i for i in range(len(self.class_info))]
	labels.remove(w[x][y])
	new_label = labels[random.randint(0, len(labels) - 1)]

	# delta energy between old label and new label
	delta = self.__calEnergy(new_label, (x, y), img, w) - self.__calEnergy(w[x][y], (x, y), img, w)
	if (delta <= 0):
	    w[i][j] = new_label
	    energy += delta
	else:
	    p = -delta / current_temp
	    if random.uniform(0, 1) < p:
	        w[i][j] = new_label
	        current_energy += delta
	current_temp *= 0.95
	iteration += 1
