STSPIN电机驱动器是一系列IC，面向采用各种额定功率、电机类型和各种系统分区的应用。STSPIN电机驱动器可用于嵌入各种功能，以最高精度驱动电机。这些功能包括可减轻主机微控制器负担的高级运动轮廓生成器，以及全面的保护和诊断特性。
STSPIN IC采用自适应电流衰减控制方案和创新的电压模式驱动，以提高扭矩控制精度，从而实现平滑运动。内置保护和诊断方案有助于在恶劣的工厂自动化环境中实现长期可靠性。STSPIN产品系列有多种封装可供选择，可满足各种电机和运动控制系统设计要求。
应用
• 玩具
• 便携式打印机
• 机器人技术
• POS机
• 便携式医疗设备
• 医疗保健和健康设备（剃须刀和牙刷）

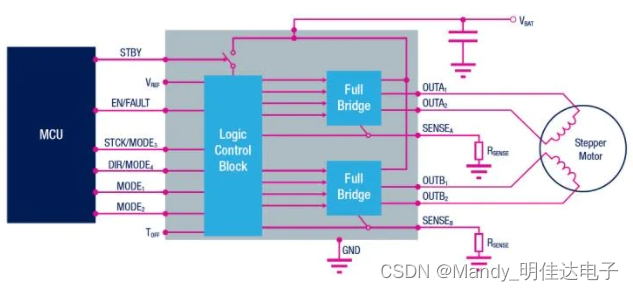

1、STSPIN820是一款步进电机驱动器，在小型QFN 4 X 4 mm封装中集成了控制逻辑和低RDSon功率级。集成控制器实现了具有固定关断时间和高达1/256步的微步进分辨率的PWM电流控制。可以强制设备进入低功耗状态。该器件提供一套完整的保护功能，包括过流、过温和短路保护。
描述：双极性 电机驱动器 功率 MOSFET 逻辑 24TQFPN
电机类型 - 步进：双极性
电机类型 - AC，DC：-
功能：驱动器 - 全集成，控制和功率级
输出配置：半桥（4）
接口：逻辑
技术：功率 MOSFET
步进分辨率：1 ~ 1/256
应用：工业级
电流 - 输出：1.5A
电压 - 供电：7V ~ 45V
电压 - 负载：-
工作温度：-40°C ~ 150°C（TJ）
安装类型：表面贴装型
封装/外壳：24-TFQFN 裸露焊盘
供应商器件封装：24-TQFPN（4x4）
2、STSPIN830是一款紧凑型多功能磁场定向控制FOC Ready三相电机驱动器。它集成在一个非常小的4 X 4 mm QFN封装中，包括控制逻辑和完全受保护的低RDSon三路半桥功率级。得益于专用模式输入引脚，该器件可以自由决定是通过6路输入（每个功率开关一路）还是更常见的3路PWM直接驱动输入来驱动它。
描述：多相 电机驱动器 功率 MOSFET 逻辑 24TQFPN
电机类型 - 步进：多相
电机类型 - AC，DC：-
功能：驱动器 - 全集成，控制和功率级
输出配置：半桥（3）
接口：逻辑
技术：功率 MOSFET
步进分辨率：-
应用：工业级
电流 - 输出：1.5A
电压 - 供电：7V ~ 45V
电压 - 负载：48V（最大）
工作温度：-40°C ~ 150°C（TJ）
安装类型：表面贴装型
封装/外壳：24-TFQFN 裸露焊盘
供应商器件封装：24-TQFPN（4x4）
3、STSPIN240是一款双刷直流电机驱动器，在小型QFN 3 X 3 mm封装中集成了低RDS（ON）功率级。两个全桥都实现了具有固定关断时间的独立PWM电流控制器。该设备被设计为在电池供电的情况下运行，并且可以强制处于零消耗状态，从而显著增加电池寿命。
描述：半桥（4） 驱动器 DC 电机，通用 功率 MOSFET 16VFQFPN
输出配置：半桥（4）
应用：DC 电机，通用
接口：PWM
负载类型：电感
技术：功率 MOSFET
导通电阻（典型值）：400 毫欧 LS + HS
电流 - 输出/通道：1.3A
电流 - 峰值输出：-
电压 - 供电：0V ~ 5V
电压 - 负载：1.8V ~ 10V
工作温度：-40°C ~ 150°C（TJ）
特性：-
故障保护：限流，超温，短路
安装类型：表面贴装型
封装/外壳：16-VFQFN 裸露焊盘
供应商器件封装：16-VFQFPN（3x3）
4、STSPIN233器件在小型VFQFPN 3 X 3 X 1.0 mm封装中集成了一个三半桥低RDS（ON）功率级，非常适合小型和空间受限应用。该设备被设计为在电池供电的情况下运行，并且可以强制处于零消耗状态，从而显著增加电池寿命。
描述：半桥（3） 驱动器 DC 电机，通用 功率 MOSFET 16VFQFPN
输出配置：半桥（3）
应用：DC 电机，通用
接口：逻辑
负载类型：电感
技术：功率 MOSFET
导通电阻（典型值）：400 毫欧 LS + HS
电流 - 输出/通道：1.3A
电流 - 峰值输出：-
电压 - 供电：0V ~ 5V
电压 - 负载：1.8V ~ 10V
工作温度：-40°C ~ 150°C（TJ）
特性：-
故障保护：-
安装类型：表面贴装型
封装/外壳：16-VFQFN 裸露焊盘
供应商器件封装：16-VFQFPN（3x3）
STSPIN820、STSPIN830、STSPIN240、STSPIN233电机驱动器 功率 MOSFET —— 明佳达
