SDK Vitis记录

news2024/12/25 12:48:30

文章目录

SDK记录
- SDK中报错“undefined reference to sqrt”的解决方法
- 通过XML文件导入工程的include路径
- - 方法
  - 说明
其他
- 设置编译选项
- - 设置某些文件/文件夹不编译
  - 单独设置文件的编译选项
- 向存储区中导入/导出数据
- - 通过GUI操作
  - 使用命令行操作
- 产生C代码的MAP文件
- 在Xilinx SDK 工程的BSP文件中进行断点调试
- 移除代码中未使用的函数、变量
- 查看宏展开的处理情况
- 清除最近打开记录
Vitis记录
- 改变主题颜色
- 禁止某个文件编译
- 更新platform

SDK记录

SDK中报错“undefined reference to sqrt”的解决方法

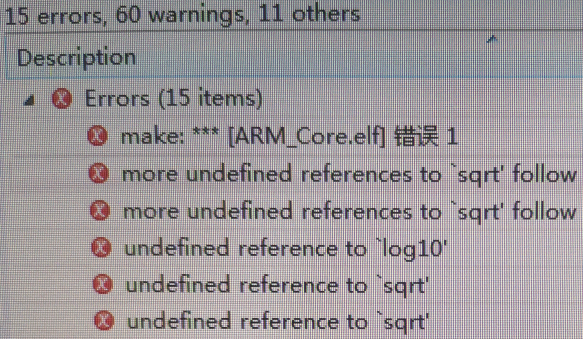

在SDK程序中，使用了math.h中声明的sqrt、log10等函数。由于math.h不包括sqrt等函数的定义，因此在程序编译过程中出现了如下的错误，
在这里插入图片描述
解决方法如下，在gcc linker中添加-lm选项即可

通过XML文件导入工程的include路径

方法

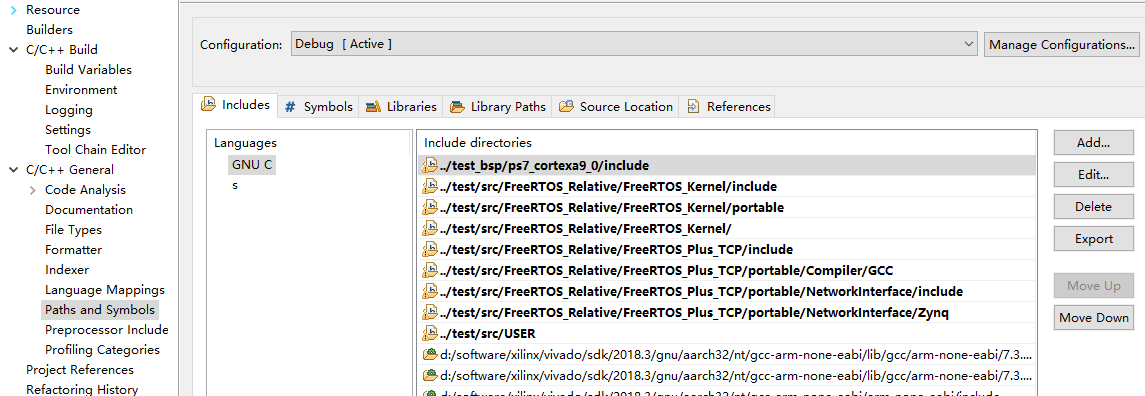

在Xilinx SDK软件中，当工程中的代码层次较多时，如下图，手动添加工程的include路径比较繁琐，
在这里插入图片描述
可以通过编辑xml文件的方式，将include路径导入到SDK中，

<?xml version="1.0" encoding="UTF-8"?>
<cdtprojectproperties>
<section name="org.eclipse.cdt.internal.ui.wizards.settingswizards.IncludePaths">
<language name="s">

</language>
<language name="c,S">
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Kernel/include</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Kernel/portable</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Kernel/</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Plus_TCP/include</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Plus_TCP/portable/Compiler/GCC</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Plus_TCP/portable/NetworkInterface/include</includepath>
<includepath>../test/src/FreeRTOS_Relative/FreeRTOS_Plus_TCP/portable/NetworkInterface/Zynq</includepath>
<includepath>../test/src/USER</includepath>

</language>
<language name="Object File">

</language>
<language name="ld">

</language>
</section>
</cdtprojectproperties>

说明

使用导入的方式批量设置include路径时，有时会出现下述错误，
在这里插入图片描述
对比了一下出错前后的工程设置，发现在导入之后，C/C++ Build Setting中的设置发生了变化，下述篮框中的设置消失了，再手动添加也无济于事，

58295 - 14.7 SDK - An error occurs when attempting to add a user library to the build

上述链接中提到，当在C/C++ General中设置路径时，可能会导致makefile文件corrupting，
在这里插入图片描述
由于SDK中makefile一般是工程自动管理的，因此最好还是手动逐一添加include路径吧(/ □ )

其他

有时，在SDK中添加了include路径后，编译时依然会报找不到路径的错误；此时，一种可能的原因是include path没有全部添加。要注意，如果A文件夹下有A01、A02、A03几个文件夹，即使A文件夹下没有h文件，依然需要将A文件夹添加到路径中，而不能仅仅添加A01、A02、A03这几个子文件夹。

设置编译选项

设置某些文件/文件夹不编译

在这里插入图片描述

单独设置文件的编译选项

SDK允许不同的文件设置不同的编译选项，可以分别设置文件是否优化、是否保留debug信息等
在这里插入图片描述

向存储区中导入/导出数据

通过GUI操作

在这里插入图片描述

使用命令行操作

在这里插入图片描述

产生C代码的MAP文件

XILINX官方给出的方法是
In XPS:

Right-click the software application project and select “Set Compiler Options”.
Click the Paths and Options tab.
In the Other Compiler Options to Append, add -Wl,-Map -Wl,“C:<fullpath><name>.map”
Click OK.
In SDK:
Right-click the software application project and select Properties.
Select the C/C++ Build in the left pane.
With the Tools tab brought forward, select Miscellaneous under Linker.
In the Linker Flags, add -Wl,-Map -Wl,“C:<fullpath><name>.map”
Click OK.
The -Map keyword is case sensitive. The target file name must be enclosed in quotation marks.

照做之后会提示下述错误
在这里插入图片描述

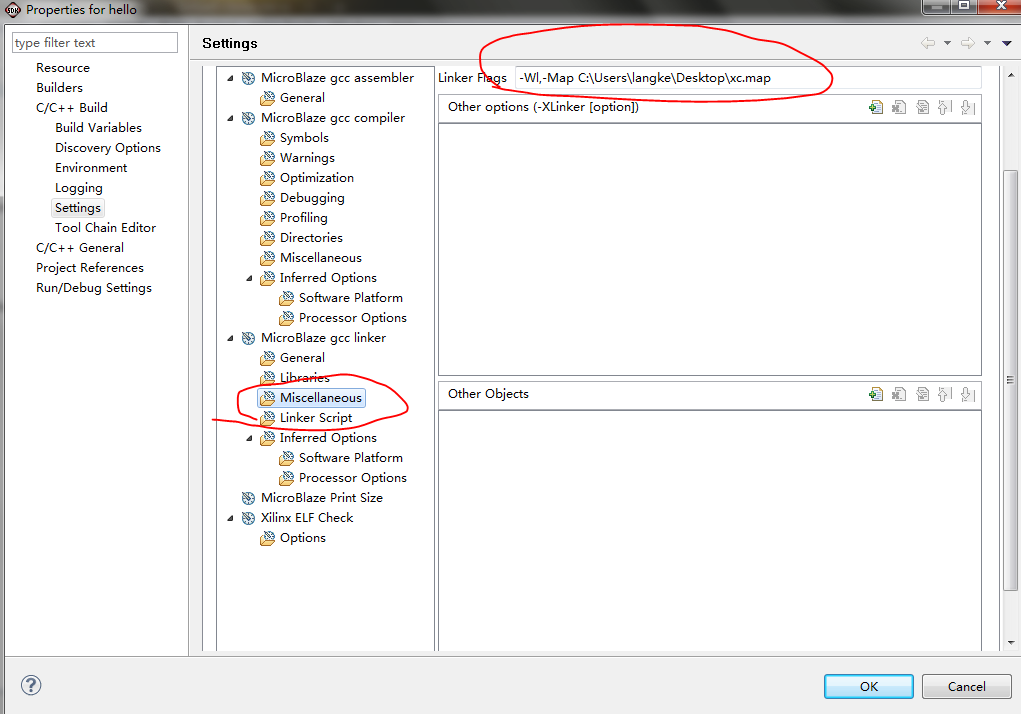

之后如下图修改链接选项

提示如下错误

于是我自己在相应路径下先建了一个同名空文件,生成map文件成功
