1.背景

最近在做天地图的项目，要基于MapBox添加CGCS2000矢量切片数据，但是 Mapbox 只支持web 墨卡托（3857）坐标系的数据。Github有专业用户修改了mapbox-gl的相关代码，支持CGCS2000的切片数据加载，并且修改了相关的mapbox-gl的配套代码，详情请见github网址。https://github.com/cgcs2000

2.将MapBox部署到本地

npm i @cgcs2000/mapbox-gl

<!DOCTYPE html>
<html>

<head>
    <meta charset='utf-8' />
    <title>Mapbox加载天地图CGCS2000矢量瓦片地图服务</title>
    <meta name='viewport' content='initial-scale=1,maximum-scale=1,user-scalable=no' />
    <style>
        body {
            margin: 0;
            padding: 0;
        }

        #map {
            position: absolute;
            top: 0;
            bottom: 0;
            width: 100%;
        }
    </style>
</head>

<body>
    <div id='map'></div>
</body>
<script type="module">
import '@cgcs2000/mapbox-gl/dist/mapbox-gl.css'
import mapboxgl from '@cgcs2000/mapbox-gl';

mapboxgl.accessToken = 'YourToken';
//添加天地图
var mapStyle =
	{
	"version": 8,
	"name": "Map",
	"sources": {
		"world-vec": {
			"type": "raster",
			"tiles": [
				"http://t0.tianditu.gov.cn/vec_c/wmts?tk=......"
			],
			"scheme": "xyz",
			"maxzoom": 9,
			"tileSize": 256
		},
	"layers": [
		{
			"id": "world-vec",
			"source": "world-vec",
			"type": "raster",
			"layout": {
				"visibility": "visible"
			}
		},
	],
	"glyphs": "mapbox://fonts/mapbox/{fontstack}/{range}.pbf",
	"transition": {
		"duration": 300,
		"delay": 0
	}
}

var map = new mapboxgl.Map({
	container: 'map',
	zoom: 7,
	center: [118.8, 36.3],
	style: mapStyle,
});

/**CGCS2000投影坐标系（4490）**/
map.on('load', function loaded() {
	//添加geoserver矢量切片
	map.addSource('custom-go-vector-tile-source', {
		type: 'vector',
		scheme: 'tms',
		tiles: ['http://localhost:8080/geoserver/gwc/service/tms/1.0.0/MyWork%3Acounty@EPSG%3A4490@pbf/{z}/{x}/{y}.pbf'], //GeoServer发布的矢量切片地图
		zoomOffset: -1

	});
	//配置矢量切片图层样式
	map.addLayer({
		"id": "custom-go-vector-tile-layer",
		"type": "circle",       // 符号化样式 [fill,line,symbol,circle,heatmap]
		"source": "custom-go-vector-tile-source",
		"source-layer": "county",  //添加矢量图层名
		"minzoom": 5,
		"maxzoom": 13,
		 paint: {
			'circle-radius': 1,
			'circle-color': "#000000",
			'circle-opacity': 0.8
		}
	});

});

</script>
</html>

3.GeoServer发布CGCS2000的矢量瓦片服务

1.安装过程自行百度，Tomcat下面部署Geoserver可能会遇到跨域访问问题。将geoserver部署到tomcat之后，打开tomcat下webapps\geoserver\WEB-INF目录下的web.xml文件，添加一下内容，重启tomcat即可。

    <filter>
      <filter-name>CORS</filter-name>
      <filter-class>com.thetransactioncompany.cors.CORSFilter</filter-class>
      <init-param>
       <param-name>cors.tagRequests</param-name>
          <param-value>true</param-value>
      </init-param>
    </filter>
    <filter-mapping>
      <filter-name>CORS</filter-name>
      <url-pattern>/*</url-pattern>
    </filter-mapping>

2.发布矢量瓦片服务
GeoServer默认只有84的坐标系，我们需要自己定义CGCS2000的坐标系。
首先，点击Tile Caching下的Gridsets，创建一个新的坐标系
在这里插入图片描述
在框选的地方搜索4490，选择为CGCS2000坐标系，其他数据按图填写（279,541,132.0143589），级别自定义。

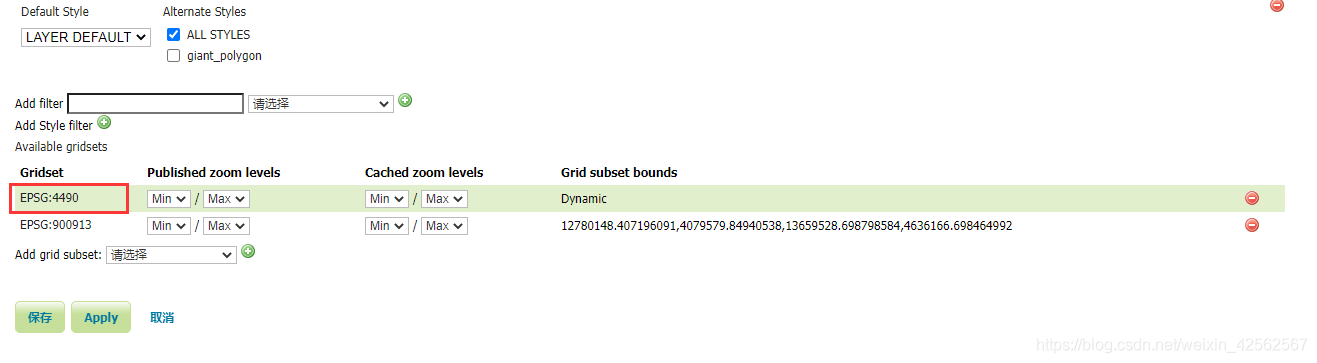

设置完成后在矢量切片设置页，将新设置坐标系添加进来

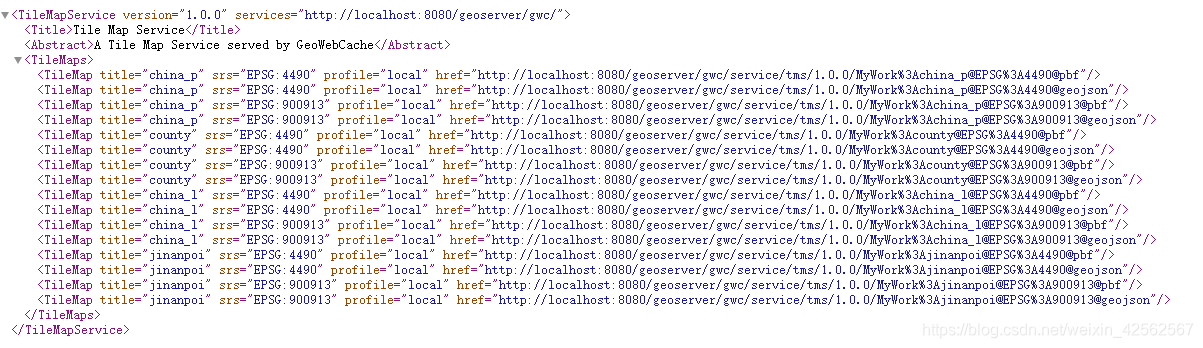

在TMS页就可以看到服务地址
