很久就想写一篇入门级的硬件项目流程介绍，最近终于有了机会，接下来会从PCB设计到成品展示，一步一步地记录，如果对你有帮助，那便是最好。大白话记录我的整个开发流程，有点无聊，各位看官多多担待。
一、读懂题目：
1.每一个项目都应该用心去做，事儿虽小，也应做到最好。我最初拿到这个题目，感觉这个题目有点儿忒简单了吧，想找老师换一个，或者说自己再加一些很炫酷的功能，毕竟它已经快要烂大街了。
2.拿到一个题目，第一需要明白的就是，哪些功能是必须要做的（很重要很重要很重要）。温湿度控制，那肯定就必须要有温湿度检测，以及温湿度控制两个部分，缺一不可，注意，这里还包含一个隐藏要求：人机交互。既然是一个题目，就会涉及最后的验收，所以显示屏是必不可少的，总计三个板块。
3.我的项目定位----挖掘潜在的需求。我想做的美观实用易上手，而且方便后期调试，PCB是一定要涉及的。我总不能抱着电脑，插着数据线给老师演示吧，太掉价了，降压电路也是少不了的。我的前期调试，也需要人性化一点，那么电源开关，按键电路，LED是必须要有的，防反接电路，也可以加上。
4.听听出题人的建议。老师给的答复很简单，别给我整那些虚头八脑的，我就要一个稳定美观简单实用的设备。我不需要联网，也不需要软件，其他自由发挥。听得我热泪盈眶啊，老师真好，不但替我减轻任务量，还替我省钱。一想起这事儿，唉，说实话，秀操作的机会没了，扎心。
5.拟定方案：一个合理方案很重要，毕竟手头上还有其他事儿，不能花大量时间来堆这个项目。根据自己的工作效率，我的计划是：每天晚上加点班，一周之内涉及出PCB版本1.0，调试好基本的三个功能，请老师给些意见。
二、硬件选型：
1.追求性价比：如果真不是啥真正的需求，货比三家，能省则省。
2.尽量在一个店铺下单，省点儿运费。（这个店铺口碑要好）
3.材料尽量买双份儿，出现意外也不耽误进度（土豪们当我这句话没说就好）。
4.最近芯片贼贵，为了回收利用，推荐直插式的好一些。

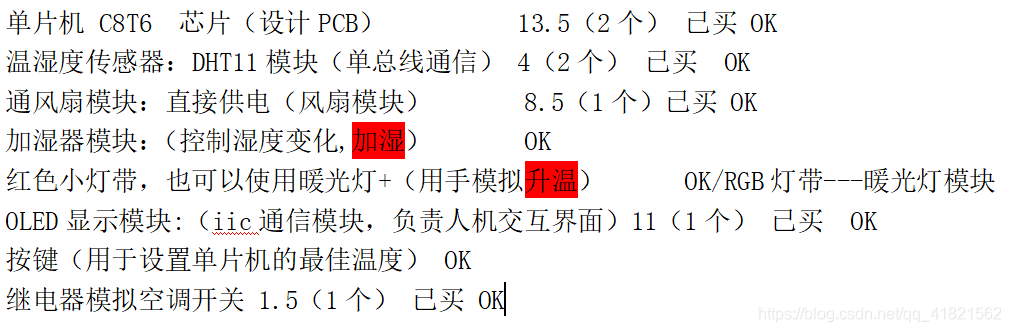

这个是我随手写的一个硬件需求，具体店铺就不上了。
三、PCB设计：
以前都是用的AD来设计PCB，说实话，当初最开始上手，是挺难的。不知PCB里这么多线条，这么多规则(建议先去百度上看一些科普视频，明白什么是PCB，看一看PCB的生产流程，再上手PCB就会容易许多，找资源也是一种能力)。这里推荐一下国产PCB设计软件-----某创EDA，上手简单，教程也多，主要是，全中文，封装巨多，可以省掉很多麻烦，用来画两层板，常见的四层板，也是戳戳有余。
我的要求是：布局要美观，使用要方便，备用接口多，轻易摔不烂，器件容易找，手工容易焊，不怕正反接，打板要省钱。（主要是自己买单，舍不得大手大脚）

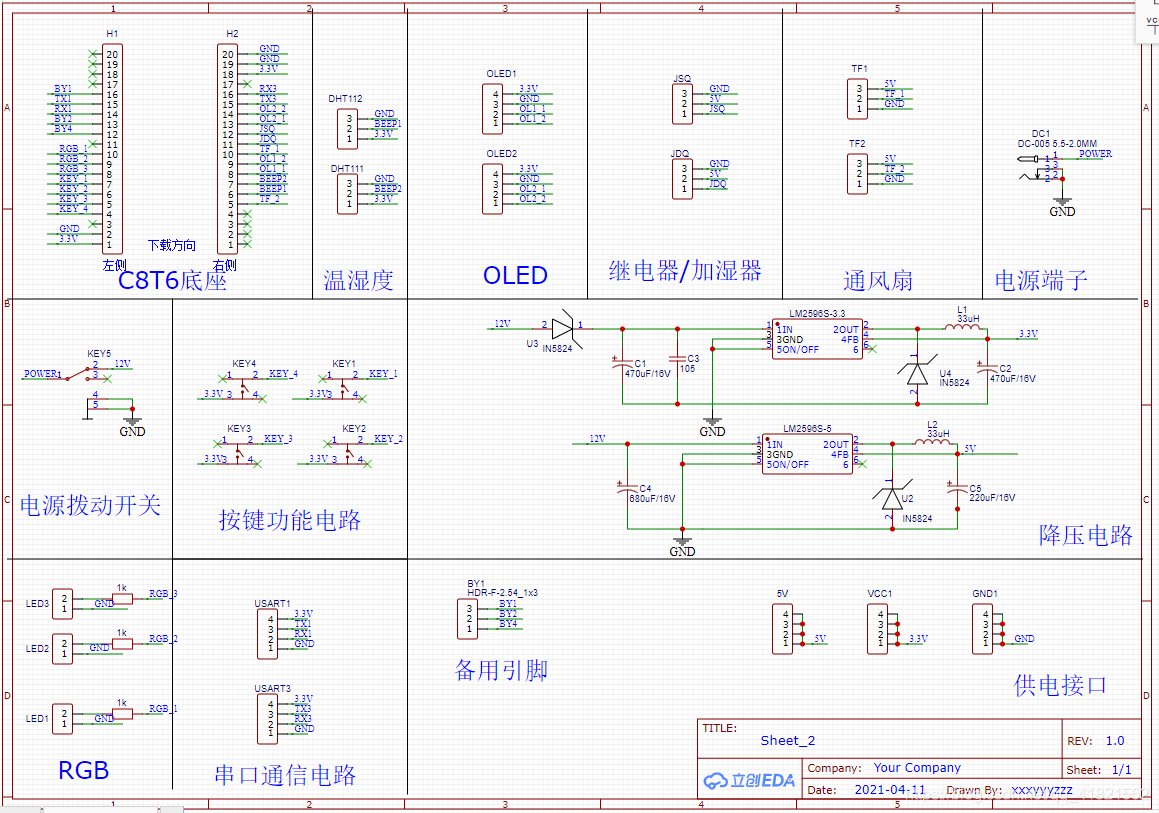

话不多说，上图。
为了防止V1.0耽搁时间，所有接口都有备用，看起来有点密集，到时候不焊接就行了呗，不怕一万，就怕万一。而且，多余出来的4块儿板子以后也可用做其他用途，哈哈哈，不亏我在二手市场混迹这么多年。
