为什么 kubernetes 环境要求开启 bridge-nf-call-iptables ?

news2025/4/4 23:25:19

文章目录

- 背景
- 基于网桥的容器网络
- Service 同节点通信问题
- 开启 bridge-nf-call-iptables
- - 我的环境
  - netshoot 工具
- 参考

背景

Kubernetes 环境中，很多时候都要求节点内核参数开启 bridge-nf-call-iptables:

sysctl -w net.bridge.bridge-nf-call-iptables=1
参考官方文档 Network Plugin Requirements

如果不开启或中途因某些操作导致参数被关闭了，就可能造成一些奇奇怪怪的网络问题，排查起来非常麻烦。

为什么要开启呢？本文就来跟你详细掰扯下。

基于网桥的容器网络

Kubernetes 集群网络有很多种实现，有很大一部分都用到了 Linux 网桥:
在这里插入图片描述

每个 Pod 的网卡都是 veth 设备，veth pair 的另一端连上宿主机上的网桥。
由于网桥是虚拟的二层设备，同节点的 Pod 之间通信直接走二层转发，跨节点通信才会经过宿主机 eth0。

Service 同节点通信问题

不管是 iptables 还是 ipvs 转发模式，Kubernetes 中访问 Service 都会进行 DNAT，将原本访问 ClusterIP:Port 的数据包 DNAT 成 Service 的某个 Endpoint (PodIP:Port)，然后内核将连接信息插入 conntrack 表以记录连接，目的端回包的时候内核从 conntrack 表匹配连接并反向 NAT，这样原路返回形成一个完整的连接链路:
在这里插入图片描述

但是 Linux 网桥是一个虚拟的二层转发设备，而 iptables conntrack 是在三层上，所以如果直接访问同一网桥内的地址，就会直接走二层转发，不经过 conntrack:

Pod 访问 Service，目的 IP 是 Cluster IP，不是网桥内的地址，走三层转发，会被 DNAT 成 PodIP:Port。

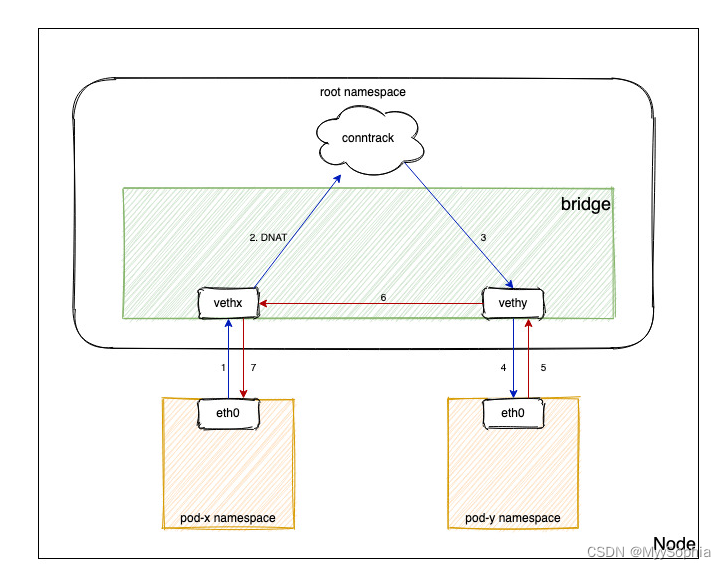

如果 DNAT 后是转发到了同节点上的 Pod，目的 Pod 回包时发现目的 IP 在同一网桥上，就直接走二层转发了，没有调用 conntrack，导致回包时没有原路返回 (见下图)。
在这里插入图片描述

由于没有原路返回，客户端与服务端的通信就不在一个 “频道” 上，不认为处在同一个连接，也就无法正常通信。

常见的问题现象就是偶现 DNS 解析失败，当 coredns 所在节点上的 pod 解析 dns 时，dns 请求落到当前节点的 coredns pod 上时，就可能发生这个问题。

开启 bridge-nf-call-iptables

如果 Kubernetes 环境的网络链路中走了 bridge 就可能遇到上述 Service 同节点通信问题，而 Kubernetes 很多网络实现都用到了 bridge。

启用 bridge-nf-call-iptables 这个内核参数 (置为 1)，表示 bridge 设备在二层转发时也去调用 iptables 配置的三层规则 (包含 conntrack)，所以开启这个参数就能够解决上述 Service 同节点通信问题，这也是为什么在 Kubernetes 环境中，大多都要求开启 bridge-nf-call-iptables 的原因。
