大家好,这里是海浪学长毕设专题,本次分享的课题是

🎯基于机器视觉的指针式仪表智能识别

课题背景和意义

多年以来仪表识别的难点一直存在，摄像直读抄表，俗称“视觉抄表”，是一种通过手机或终端设备对水电气表拍照后利用图像识别算法将仪表照片自动识别为读数的智能抄表方案，具有使用范围广、安装简单、有图有真相、易于使用等特点。仪表表盘图像识别算法是视觉抄表中至关重要的一环，早在21世纪初，便有不少专家学者开始从事这一研究工作。然而，由于当时的算法识别率低、硬件成本高、通信基础设施不完善等诸多原因，视觉抄表一直停滞在研究阶段，并没有大规模普及开来。

受益于深度学习技术的出现，摄像直读抄表的识别精度相对于本世纪初得到了很大的提升，然而为了实现大规模商业化应用，视觉抄表方案存在大量工程化问题需要解决。例如，摄像终端硬件如何做到低功耗、低成本、高传输成功率、结构高适配，同时还能有效应对恶劣复杂的现场环境；算法识别结果的准确率如何做到保障，如何对异常数据进行快速稽查等等。

实现技术思路

仪表图像预处理

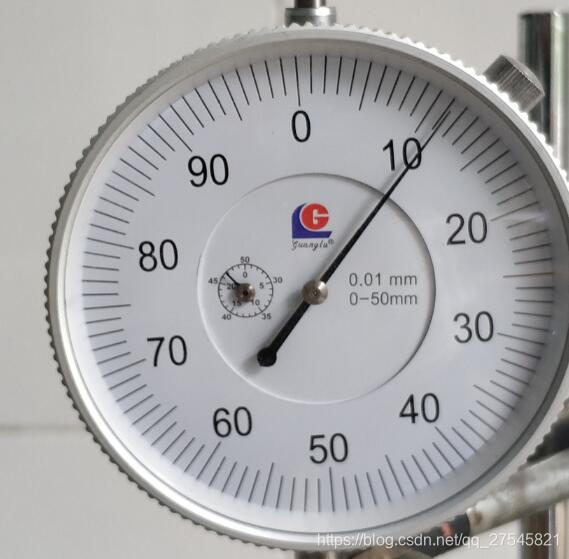

百分表

裁剪出表盘，去除背景。

均值滤波+灰度转换+概率霍夫圆检测

提取圆形区域

circle = np.ones(input.shape, dtype="uint8")
circle = circle * 255
cv2.circle(circle, (c_x, c_y), int(r_1), 0, -1)
bitwiseOr = cv2.bitwise_or(input, circle)

霍夫圆检测

霍夫圆变换的基本思路是认为图像上每一个非零像素点都有可能是一个潜在的圆上的一点，跟霍夫线变换一样，也是通过投票，生成累积坐标平面，设置一个累积权重来定位圆。
在笛卡尔坐标系中圆的方程为：

( x − a ) 2 + ( y − b ) 2 = r 2 \left ( x-a \right )^{2}+\left ( y-b \right )^{2}=r^{2}
(x−a)
2
+(y−b)
2
=r
2

其中（a,b）是圆心，r是半径，也可以表述为：
x = a + r c o s θ y = b + r s i n θ x=a+rcos\theta \quad y=b+rsin\theta
x=a+rcosθy=b+rsinθ

a = x − r c o s θ b = y − r s i n θ a=x-rcos\theta \quad b=y-rsin\theta
a=x−rcosθb=y−rsinθ

所以在abr组成的三维坐标系中，一个点可以唯一确定一个圆。
而在笛卡尔的xy坐标系中经过某一点的所有圆映射到abr坐标系中就是一条三维的曲线：经过xy坐标系中所有的非零像素点的所有圆就构成了abr坐标系中很多条三维的曲线。
在xy坐标系中同一个圆上的所有点的圆方程是一样的，它们映射到abr坐标系中的是同一个点，所以在abr坐标系中该点就应该有圆的总像素N0个曲线相交。通过判断abr中每一点的相交（累积）数量，大于一定阈值的点就认为是圆。

霍夫圆变换

Opencv霍夫圆变换对标准霍夫圆变换做了运算上的优化。它采用的是“霍夫梯度法”。它的检测思路是去遍历累加所有非零点对应的圆心，对圆心进行考量。圆心一定是在圆上的每个点的模向量上，即在垂直于该点并且经过该点的切线的垂直线上，这些圆上的模向量的交点就是圆心。

霍夫梯度法就是要去查找这些圆心，根据该“圆心”上模向量相交数量的多少，根据阈值进行最终的判断。

刻度线提取

通过轮廓查找，可以将所有黑色部分（刻度线，指针，干扰点）区域找出，根据刻度线的特点从以下几个方面讨论：
距离：刻度线中心点在半径r范围附近
长宽比：刻度线是细长区域，长宽比例为矩形，达到1：4以上
面积：通过上述筛选，对选出轮廓进行面积统计，刻度线面积占大多数，取统计中值附近进行二次筛选

轮廓查找

img = cv2.GaussianBlur(img, (3, 3), 0)
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
# cv2.imshow('dds', img)
binary = cv2.adaptiveThreshold(~gray, 255,
                               cv2.ADAPTIVE_THRESH_GAUSSIAN_C, cv2.THRESH_BINARY, 15, -10)	#二值化

aa, contours, hier = cv2.findContours(binary, cv2.RETR_LIST, cv2.CHAIN_APPROX_SIMPLE)#轮廓查找

面积筛选，长宽比，距离

刻度线拟合，再由以下函数求圆心

    point_list = findpoint(kb,path) #kb是线集
    cx, cy = countpoint(point_list,path)

将线集随机抽取一半分成两个部分，求两部分线集的交点，储存到point_list

输入点集，创建一个图像大小的二维0数组，二维数组中点的位置加1，最后找值最大的点，即为圆心

指针轮廓提取

去除掉刻度线和杂点后，剩余的轮廓只含有刻度线和圆盘
此时可以用直接使用霍夫直线检测，但是圆盘可能会存在一部分干扰，可用预处理中的mask方法去掉圆盘。
在刻度线提取中已经将刻度线提取出来，剩下的包换指针区域

霍夫直线检测原理

Hough直线检测的基本原理在于利用点与线的对偶性，在我们的直线检测任务中，即图像空间中的直线与参数空间中的点是一一对应的，参数空间中的直线与图像空间中的点也是一一对应的。这意味着我们可以得出两个非常有用的结论：
1）图像空间中的每条直线在参数空间中都对应着单独一个点来表示；
2）图像空间中的直线上任何一部分线段在参数空间对应的是同一个点。
因此Hough直线检测算法就是把在图像空间中的直线检测问题转换到参数空间中对点的检测问题，通过在参数空间里寻找峰值来完成直线检测任务。

霍夫变换运用两个坐标空间之间的变换，将在一个空间中具有相同形状的曲线或直线映射到另一个坐标空间的一个点上形成峰值，从而把检测任意形状的问题转化为统计峰值问题。
