待办清单

• analysis.go
• common.go
• contract.go
• contracts.go
• doc.go
• eips.go
• errors.go
• evm.go
• gas.go
• gas_table.go
• instructions.go
• interface.go
• interpreter.go
• jump_table.go
• logger.go
• memory.go
• memory_table.go
• opcodes.go
• operations_acl.go
• stack.go
• stack_table.go

---

结构与流程

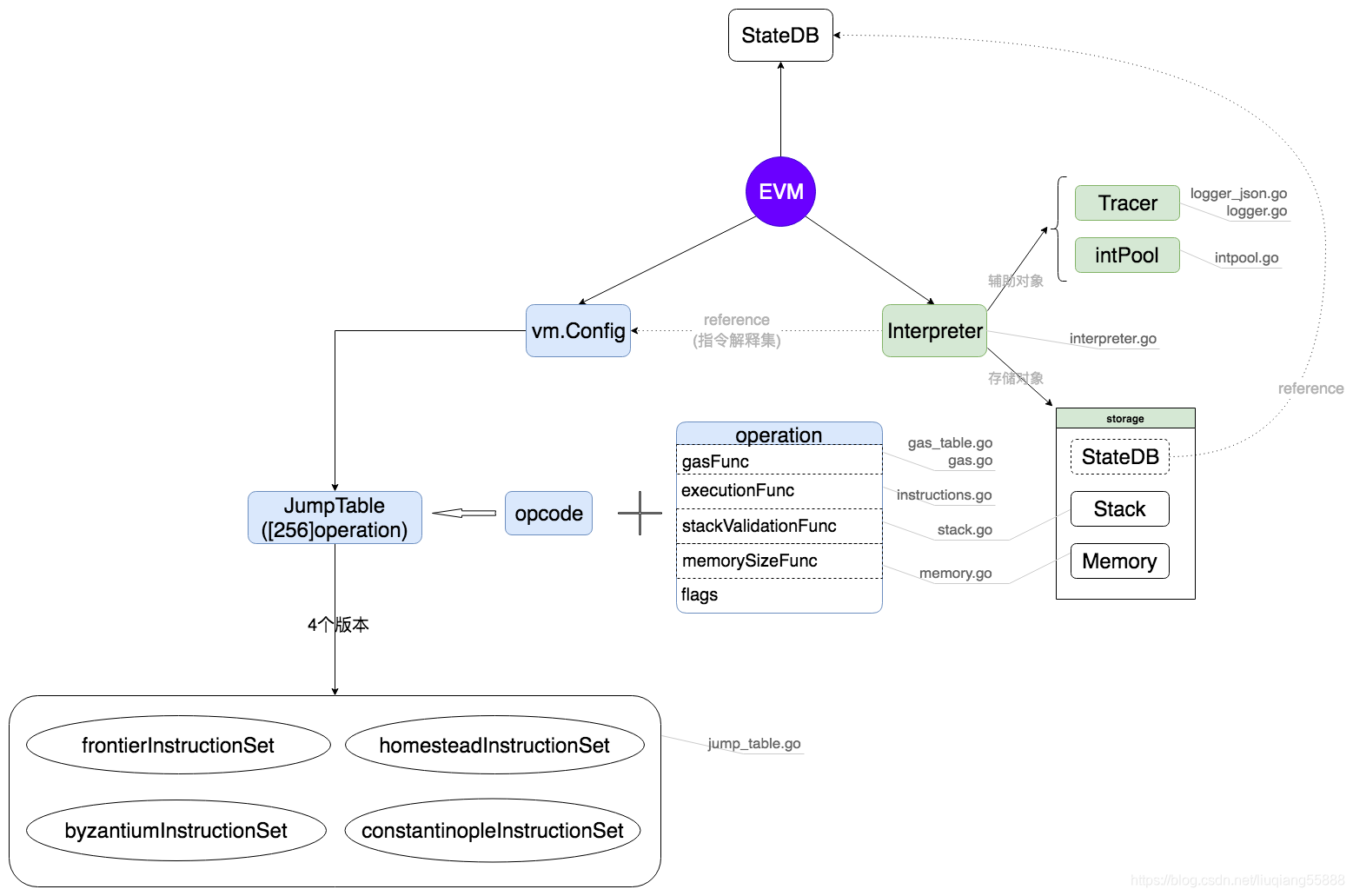

2020年版本的evm结构

大致流程

编写合约 > 生成abi > 解析abi得出指令集 > 指令通过opcode来映射成操作码集 > 生成一个operation[256]

以太坊虚拟机的工作流程：
由solidity语言编写的智能合约，通过编译器编译成bytecode，之后发到以太坊上，以太坊底层通过evm模块支持合约的执行和调用，调用时根据合约获取代码，即合约的字节码，生成环境后载入到 EVM 执行。

---

opcodes.go

OptionCode(操作码)
OpCode
文件opcodes.go中定义了所有的OpCode，该值是一个byte，合约编译出来的bytecode中，一个OpCode就是上面的一位。opcodes按功能分为9组，以第一位十六进制数来分类，例如0x1x,0x2x。
例如第一组为 算术 操作

// 0x0 range - arithmetic ops.
const (
	STOP       OpCode = 0x0
	ADD        OpCode = 0x1
	MUL        OpCode = 0x2
	SUB        OpCode = 0x3
	DIV        OpCode = 0x4
	SDIV       OpCode = 0x5
	MOD        OpCode = 0x6
	SMOD       OpCode = 0x7
	ADDMOD     OpCode = 0x8
	MULMOD     OpCode = 0x9
	EXP        OpCode = 0xa
	SIGNEXTEND OpCode = 0xb
)

可以使用表格来总结

opCodeRange	对应操作
0x0	算术操作
0x10	比较操作
0x20	加密操作
0x30	状态闭包
0x40	区块操作
0x50	存储和执行操作
0x60	压栈操作
0x80	克隆操作
0x90	交换操作
0xa0	日志操作
0xf0	闭包

实现了判断能否压栈、操作码的byte类型和string类型互相转换的函数或接口。
func StringToOp(str string) OpCode
func (op OpCode) String() string
func (op OpCode) IsPush() bool

---

AddressLength = 20
HashLength = 32
type Address [AddressLength]byte
type bitvec [ ]byte
// Hash represents the 32 byte Keccak256 hash of arbitrary data.
type Hash [HashLength]byte

contract.go

该文件中包含了饭回合约的调用者信息和value、判断gas值是否足够运行合约执行、

合约的结构

type Contract struct {
	// CallerAddress is the result of the caller which initialised this
	// contract. However when the "call method" is delegated this value
	// needs to be initialised to that of the caller's caller.
	CallerAddress common.Address
	caller        ContractRef
	self          ContractRef

	jumpdests map[common.Hash]bitvec // Aggregated result of JUMPDEST analysis.
	analysis  bitvec                 // Locally cached result of JUMPDEST analysis

	Code     []byte
	CodeHash common.Hash
	CodeAddr *common.Address
	Input    []byte

	Gas   uint64
	value *big.Int
}

func NewContract(caller ContractRef, object ContractRef, value *big.Int, gas uint64) *Contract

该函数构造了新的合约，且如果是被合约调用，则复用该合约的 jumpdests

func (c *Contract) validJumpdest(dest *uint256.Int) bool
func (c *Contract) isCode(udest uint64) bool

存在两段校验的函数检验代码跳转是否合法以及

---

• int类型的大小为 8 字节
• int8类型大小为 1 字节
• int16类型大小为 2 字节
• int32类型大小为 4 字节
• int64类型大小为 8 字节

analysis.go

func (c *Contract) AsDelegate() *Contract

AsDelegate将合约设置为委托调用并返回当前合同（用于链式调用）

---

stack.go

为了应对高并发情况下的栈资源问题，代码中创建了 栈池 来保存一些被创造但未使用的栈空间。

var stackPool = sync.Pool{
	New: func() interface{} {
		return &Stack{data: make([]uint256.Int, 0, 16)}
	},
}

除了一些栈该有的基础操作以外，还有：

func (st *Stack) swap(n int) 将从栈顶开始数的第 n 个和栈顶元素交换

func (st *Stack) dup(n int) 复制栈顶元素，并将其压栈

func (st *Stack) Back(n int) *uint256.Int 返回栈底元素

---

stack_table.go

一些栈的辅助函数

---

Memory.go

type Memory struct {
	store       []byte
	lastGasCost uint64
}

为以太坊虚拟机提供一个简单存储的模型

func (m *Memory) Set(offset, size uint64, value []byte)
func (m *Memory) Set32(offset uint64, val *uint256.Int)
func (m *Memory) Resize(size uint64)
func (m *Memory) GetCopy(offset, size int64) (cpy []byte)  // 截取切片中的一段 (offset,offset+size)
func (m *Memory) GetPtr(offset, size int64)  // 返回切片中的一段的指针
func (m *Memory) Len() int
func (m *Memory) Data() []byte

---

Memory_table.go

衡量一些操作所消耗的内存大小同时判断是否会发生栈溢出，如keccak256、callDataCopy、MStore等

---

EVM.go

EVM机器位宽为256位，即32个字节，256位机器字宽不同于我们经常见到主流的64位的机器字宽

设计256位宽的原因：

• 时间，智能合约是否能执行得更快
• 空间，这样是否整体字节码的大小会有所减少gas成本

区块上下文

这里的Random same as difficulty（具体是什么还不知道）

前三个为函数类型，依次作用为 查询转账者账户是否有充足ether支持转账操作、转账操作、获取第n个区块的hash

其余为一些基础的区块信息，如币基交易地址、Gaslimit、区块高、时间戳、难度值和基础费用

区块一旦创建，区块信息不可以被修改

type BlockContext struct {
	// CanTransfer returns whether the account contains
	// sufficient ether to transfer the value
	CanTransfer CanTransferFunc
	// Transfer transfers ether from one account to the other
	Transfer TransferFunc
	// GetHash returns the hash corresponding to n
	GetHash GetHashFunc

	// Block information
	Coinbase    common.Address // Provides information for COINBASE
	GasLimit    uint64         // Provides information for GASLIMIT
	BlockNumber *big.Int       // Provides information for NUMBER
	Time        *big.Int       // Provides information for TIME
	Difficulty  *big.Int       // Provides information for DIFFICULTY
	BaseFee     *big.Int       // Provides information for BASEFEE
	Random      *common.Hash   // Provides information for PREVRANDAO
}

交易上下文

Origin是什么，就是第一个交易

type TxContext struct {
	// Message information
	Origin   common.Address // Provides information for ORIGIN
	GasPrice *big.Int       // Provides information for GASPRICE
}

EVM结构

evm是以太坊虚拟机基础对象，提供工具处理对应上下文中的交易。运行过程中一旦发生错误，状态会回滚并且不退还gas费用，运行中产生的任务错误都会被归结为代码错误。

type EVM struct
	// Context provides auxiliary blockchain related information
	Context BlockContext
	TxContext
	// StateDB gives access to the underlying state
	StateDB StateDB
	// Depth is the current call stack
	depth int

  // chainconfig是决定区块链设置的核心配置。
  //chainconfig以块为单位存储在数据库中。这意味着
  //任何一个网络，通过它的起源块来识别，都可以有它自己的
  //一组配置选项。
	// 包含了chainId，该链什么时候发生硬分叉，该链难度总和到多少的时候发生更新等信息
	chainConfig *params.ChainConfig
	// chain rules contains the chain rules for the current epoch
	// rules包装了config信息，属于语法糖，是一次性接口，不应
	chainRules params.Rules
	// virtual machine configuration options used to initialise the
	// evm.
	// 解释器的配置信息
	Config Config
	// global (to this context) ethereum virtual machine
	// used throughout the execution of the tx.
	interpreter *EVMInterpreter
	// abort is used to abort the EVM calling operations
	// NOTE: must be set atomically
	// 能够终止evm调用操作
	abort int32
	// callGasTemp holds the gas available for the current call. This is needed because the
	// available gas is calculated in gasCall* according to the 63/64 rule and later
	// applied in opCall*.
	callGasTemp uint64
}

创建evm，只能用一次

func NewEVM(blockCtx BlockContext, txCtx TxContext, statedb StateDB, chainConfig *params.ChainConfig, config Config) *EVM

reset EVM的交易上下文和状态数据库

func (evm *EVM) Reset(txCtx TxContext, statedb StateDB)

能够通过原子的修改abort使得取消任何evm操作

func (evm *EVM) Cancel()
func (evm *EVM) Cancelled() bool

合约预编译的作用

预编译合约是 EVM 中用于提供更复杂库函数(通常用于加密、散列等复杂操作)的一种折衷方法，这些函数不适合编写操作码。 它们适用于简单但经常调用的合约，或逻辑上固定但计算量很大的合约。 预编译合约是在使用节点客户端代码实现的，因为它们不需要 EVM，所以运行速度很快。 与使用直接在 EVM 中运行的函数相比，它对开发人员来说成本也更低。

evm调用深度 <= 1024

evm调用contract的步骤

• 判断调用深度是否大于1024
• 判断是否有充足的余额支持调用
• 进行快照和预编译
• 检查该地址是否在状态数据库中存在
• 若不存在，调用一个不存在的帐户，不要做任何事情，只需ping跟踪程序，检查是否是debug模式，若不是则会创建账户
• 判断是否预编译，若是调用节点客户端代码实现；反之，创建合约对象并加载被调用地址和地址的hash以及代码信息，后用解释器来运行
• 若运行过程中有任何错误，则状态将会回滚到操作前快照处，并消耗gas

以太坊中的调用call、callcode和delegatecall

调用方式	修改的storage	调用者的msg.sender	被调用者的msg.sender	执行的上下文
call	被调用者的storage	交易发起者的地址	调用者的地址	被调用者
callcode	调用者的storage	调用者的地址	调用者的地址	调用者
delegatecall	调用者的storage	交易发起者的地址	调用者的地址	调用者

还有staticCall调用过程中不允许进行任何修改操作，可以用view来修饰，因此在函数实现中会给解释器的运行函数中的read-only参数传入true值。

创建合约

nonce值指定交易数，每发起一笔交易确认后nonce值+1

---

interpreter.go

解释器中会有一个配置结构体，能够选择debug模式，包含追踪操作码的evm日志，一些eip提议的配置，evm跳表

type Config struct {
	Debug                   bool      // Enables debugging
	Tracer                  EVMLogger // Opcode logger
	NoBaseFee               bool      // Forces the EIP-1559 baseFee to 0 (needed for 0 price calls)
	EnablePreimageRecording bool      // Enables recording of SHA3/keccak preimages

	JumpTable *JumpTable // EVM instruction table, automatically populated if unset

	ExtraEips []int // Additional EIPS that are to be enabled
}

范围上下文

解释器结构，包含evm指针，配置信息，hasher？？，是否只读，返回数据信息

type EVMInterpreter struct {
	evm *EVM
	cfg Config

	hasher    crypto.KeccakState // Keccak256 hasher instance shared across opcodes
	hasherBuf common.Hash        // Keccak256 hasher result array shared aross opcodes

	readOnly   bool   // Whether to throw on stateful modifications
	returnData []byte // Last CALL's return data for subsequent reuse
}

func NewEVMInterpreter(evm *EVM, cfg Config) *EVMInterpreter

传入evm和配置信息构建新的解释器，根据配置信息设置该链的规则，如遵循eip158、eip150提议。

func (in *EVMInterpreter) Run(contract *Contract, input []byte, readOnly bool) (ret []byte, err error)

会控制解释器堆栈调用的深度的加减，同时会用传入的合约、和栈池中调用一个栈来创建一个全新的上下文，并为它新建一个memory模型。

run函数中主要部分是处理一个死循环，只会在停止、返回、自毁和出错的时候停止。

通过循环一直执行合约中的操作，并且每次执行之前都要验证堆栈是否在限制范围之中，还要计算由于动态使用空间导致的动态gas费用，检查完这些之后才会由operation来执行操作。

---

jump_table.go

operation结构体

type operation struct {
	execute     executionFunc
	constantGas uint64
	dynamicGas  gasFunc
	minStack int							 // 堆栈中需要已有多少项
	maxStack int							 //	堆栈中最多能有多少项（否则执行这个操作的时候会溢出）
	memorySize memorySizeFunc  // 返回该操作需要的内存大小
}

其中 executionFunc 有四处实现

func makeLog(size int) executionFunc
func makePush(size uint64, pushByteSize int) executionFunc
func makeDup(size int64) executionFunc
func makeSwap(size int64) executionFunc

memorySizeFunc 的实现在memory_table.go文件中

// memory_table.go
func memoryMLoad(stack *Stack) (uint64, bool) {
	return calcMemSize64WithUint(stack.Back(0), 32)
}

func memoryMStore8(stack *Stack) (uint64, bool) {
	return calcMemSize64WithUint(stack.Back(0), 1)
}

func memoryMStore(stack *Stack) (uint64, bool) {
	return calcMemSize64WithUint(stack.Back(0), 32)
}

// common.go
func calcMemSize64WithUint(off *uint256.Int, length64 uint64) (uint64, bool)

我们可以看到这几个比较熟悉的操作，MLoad、MStore、MStore8 从栈中拿出 偏移量offset地址 + length

查看是否溢出 uint64

Solidity的内存布局将前4个32字节的插槽保留

• 0x00 - 0x3f (64bytes): 暂存空间(Scratch space)
• 0x40 - 0x5f (32bytes): 空闲内存指针
• 0x60 - 0x7f (32bytes): 0 插槽值

他们的作用分别是

• 用来给hash方法和内联汇编使用
• 记录当前已经分配的内存大小，空闲内存的起始值为0x80
• 用作动态内存的初始值，不会被使用

jumpTable包含指向操作的指针

type JumpTable [256]*operation

func validate(jt JumpTable) JumpTable

检查jumpTable中的操作是否为空

我们知道 opsCode是代码的解释器，这里的operation就是opsCode的解释器，interpreter中有一个jumptable，它包含了指向操作的指针，jumptable中的操作就是对应opscode的操作，但是在不同的config配置下，操作集合也会遵循不同的规则。

例如我们可以看看部分代码

// jump_table.go
func newFrontierInstructionSet() JumpTable {
	tbl := JumpTable{
		STOP: {
			execute:     opStop,
			constantGas: 0,
			minStack:    minStack(0, 0),
			maxStack:    maxStack(0, 0),
		},
		ADD: {
			execute:     opAdd,
			constantGas: GasFastestStep,
			minStack:    minStack(2, 1),
			maxStack:    maxStack(2, 1),
		},
    ......
    RETURN: {
			execute:    opReturn,
			dynamicGas: gasReturn,
			minStack:   minStack(2, 0),
			maxStack:   maxStack(2, 0),
			memorySize: memoryReturn,
		},
		SELFDESTRUCT: {
			execute:    opSelfdestruct,
			dynamicGas: gasSelfdestruct,
			minStack:   minStack(1, 0),
			maxStack:   maxStack(1, 0),
		},
	}
	// Fill all unassigned slots with opUndefined.
  // 将所有没有指定的插槽填充为 未定义操作
	for i, entry := range tbl {
		if entry == nil {
			tbl[i] = &operation{execute: opUndefined, maxStack: maxStack(0, 0)}
		}
	}
	return validate(tbl)
}

// opscode.go
// 0x0 range - arithmetic ops.
const (
	STOP       OpCode = 0x0
	ADD        OpCode = 0x1
	......
	EXP        OpCode = 0xa
	SIGNEXTEND OpCode = 0xb
)

---

instructions.go

指令集合，封装了操作指定过程中的堆栈操作。

---

gas.go

const (
   GasQuickStep   uint64 = 2
   GasFastestStep uint64 = 3
   GasFastStep    uint64 = 5
   GasMidStep     uint64 = 8
   GasSlowStep    uint64 = 10
   GasExtStep     uint64 = 20
)

根据是否遵循EIP150，返回实际的调用产生的费用

---

gas_table.go

func memoryGasCost(mem *Memory, newMemSize uint64) (uint64, error)

一些操作的gas值计算，如自毁、Call、Callcode、delegateCall、staticCall、内存存储等。

---

logger.go

EVM的日志接口，由不同的tracer或者logger实现。用于从EVM交易执行中收集执行时的信息，能够追踪交易级、调用级、opcode操作码级的信息。

---

contracts.go

存放预编译好的合约

---

common.go

存放常用工具方法

func calcMemSize64(off, l *uint256.Int) (uint64, bool)
func getData(data []byte, start uint64, size uint64) []byte
func toWordSize(size uint64) uint64
func allZero(b []byte) bool

计算内存空间是否溢出、根据给的参数返回数据切片、 返回内存扩展所需的字的大小、判断是否全0

---

eips.go

实现了许多eip协议的配置函数，可以通过函数的方式使能跳转表，使其能够遵循某个eip规则。

---

interface.go

包含stateDB、CallContext两种接口，

---

在evm上，evm字节码是可执行的代码，合约abi是与EVM字节码交互的接口。

ppt中首先介绍web3js ， contract abi – json format ， evm

contract function 用来支持外部调用，使得应用-合约能够交互，使得合约-合约之间可以联系。

evm bytecode 对应EVM中的一系列的opcode指令

前4个byte是函数名的keccak256的前4个byte 后32byte是十六进制参数 左边用0补齐

所以这个bytecode是4 + 32 = 36 byte

---
