1. matplotlib.pyplot.text 文本基本参数设置

2. matplotlib.pyplot.annotate 注释基本参数设置

Matplotlib 支持绘制 TeX 包含的数学符号。TeX 是一套功能强大、十分灵活的排版语言，它可以用来绘制文本、符号、数学表达式等。通过下表中的方法可以绘制出相应的内容：

text	在绘图区域的任意位置添加文本。
annotate	在绘图区域的任意位置添加带有可选箭头的注释。
xlabel	在绘图区域的 x 轴上添加标签。
ylabel	在绘图区域的 y 轴上添加标签。
title	为绘图区域添加标题。
figtext	在画布的任意位置添加文本。
suptitle	为画布中添加标题。

01 matplotlib.pyplot.text 文本基本参数设置

Matplotlib Text 文本设置

text(x, y, string, weight="bold", color="b")
参数说明如下：
x: 注释文本内容所在位置的横坐标；
y：注释文本内容所在位置的纵坐标；
string：注释文本内容；
weight：注释文本内容的粗细风格；

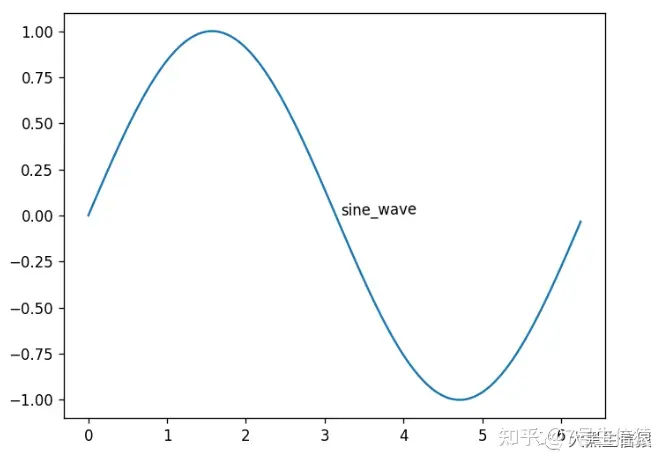

import matplotlib.pyplot as plt
import numpy as np
import math

# 数据
x = np.arange(0, math.pi*2, 0.05)
y = np.sin(x)

fig = plt.figure()
ax=fig.add_axes([0.1,0.1,0.8,0.8]) # 通过add_axes() 将 axes 轴域添加到画布中
ax.plot(x,y)
ax.text(x=3.2,#文本x轴坐标
         y=0, #文本y轴坐标
         s='sine_wave', #文本内容
         rotation=1,#文字旋转
         ha='left',#x=2.2是文字的左端位置，可选'center', 'right', 'left'
         va='baseline',#y=8是文字的低端位置，可选'center', 'top', 'bottom', 'baseline', 'center_baseline'
        )

plt.savefig("sine_wave.png",dpi=120)
