前言

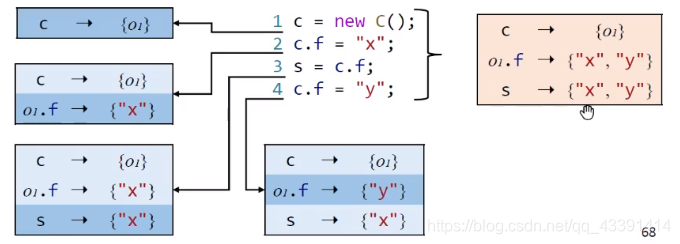

指针分析是一个非常复杂的工作，这些工作很多方向，比如是否是上下文敏感分析或上下文不敏感分析，显然，这难易度是不一样地。比如下图。对于同一段代码，敏感性分析如蓝色，不敏感分析如红色。
相比之下，不敏感分析不在乎语句的顺序，比如2，4两个语句换一下位置，得到的结果还是一样的，同时也不要求结果是否精确。
不敏感分析特点：安全。
即确保召回那个唯一正确的值就好，而不管精确不精确，是不是多了。

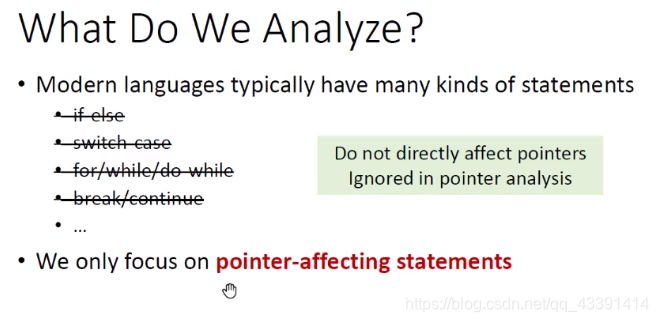

下面我们要讨论的就是不敏感分析。所以有些语句我们是不会管的，比如：
即，我们只管那些赋值的，和指针相关的语句。从而将此工作得到了大大简化。
Anderson’s pointer analysis
这个指针分析的算法很有名，是分析C语言的，但是思想都是通用的，下面开始介绍。
基础
解释：我们暂时先不看第一列和第三列，其他的应该很好理解。
- loc(b)表示b的地址。
- pts(a)：point-to sets(a)，表示a的可能指向集合，千万注意是可能指向，别忘了我们是做不敏感分析。即如果
a=&b,a=&c，那么有pts(a)={loc(b),loc(c)}。 - ∈，⊇，这个和数学中集合的概念一致，就是属于和子集关系的意思。
- 以第2行为例，有pts(a) ⊇ ptrs(b)，为什么？举个例子你就明白了，如果有：a=&d,b=&c,a=b。那么pts(b)={loc(c)},pts(a)={loc(c),loc(d)}。所以明白了为什么pts(a)可能比pts(b)集合更大了吧，因为a=b把b的指向全部给了a，但是a可能还有其他的指向啊！
约束图
现在我们要做一些前期工作，并且要开始看上面那个表的第一列和第三列。举例来说，如果有代码：
p = &a;
q = &b;
*p = q;
r = &c;
s = p;
t = *p;
*s = r;
我们按照上面表的第3列翻译成下面，叫做约束：
p ⊇ {a}, q ⊇ {b}, *p ⊇ q, r ⊇ {c}, s ⊇ p, t ⊇ *p, *s ⊇ r
我们可以开始根据上面的表格创建初始约束图，其中基本(base)约束和(simple)约束是创建初始约束图的基础。初始约束图的创建分为如下三步：
- 首先为程序中的每个变量建立一个节点
- 后根据基本(base)约束标注节点的指向集
- 每一个初始的简单约束(simple)建立一条有向边

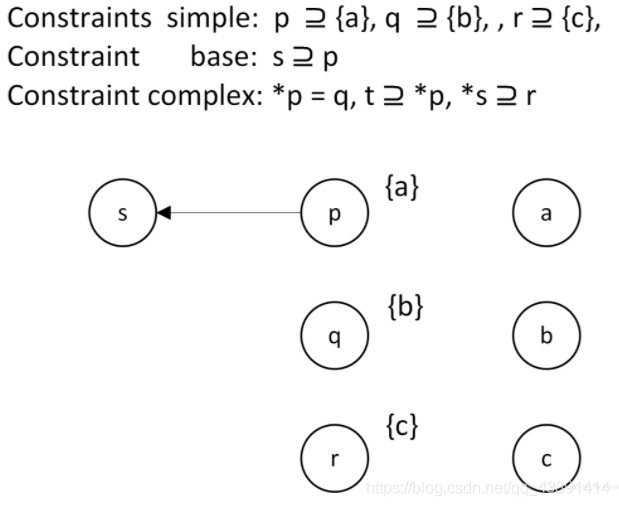

可以得到如下图：
解释：正如名字，上面只是约束图，而且只是一个初始约束图，图中的边也并不是指针的指向关系，而是约束关系。拿上图的边edge(p,s)为例，其表示p所指向的，s都将指向。
实战
下面用一个例子来进行实战整个Anderson算法。
int i, j, k;
int *a = &i;
int *b = &k;
a = &j;
int *p = &a;
int *q = &b;
p = q;
int *c = *q;
可以得到如下的约束：
a ⊇ {i, j}, b ⊇ {k}, p ⊇ {a}, q ⊇ {b}, p ⊇ q, c ⊇ *q
从而得到如下初始约束图：

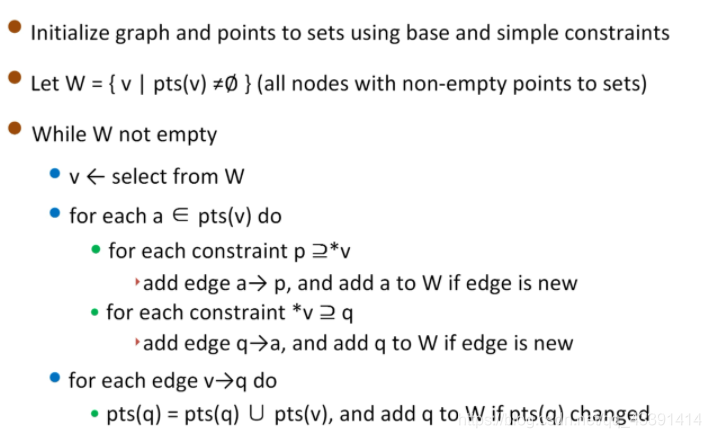

上面的work_queue工作队列就是下面伪代码中的W。伪代码如下：
（我们已经完成了1，2步了）。
开始执行循环，从队列中取出a。
由于找不到关于a的复杂约束，复杂约束是什么？除了简单约束和基本约束就是复杂约束，具体可以参照开头的那个表格。
由于找不到a出发的边，所以此循环结束，如下。
取出b,
找不到关于b的复杂约束
找不到b出发的边
此循环结束，如下。
取出p，
找不到复杂约束
找不到p出发的边。
此循环结束，如下。
取出q,
找到复杂约束，c ⊇ *q。q的指向有b,从而加入边edge(b,c)。而且加入b到工作队列中。
找到q出发的边edge(q,p),所以pts§={a,b},由于pts§改变了，增加了一个元素，所以p再次加入到工作队列中。
此循环结束。
取出b,
没有复杂约束
找到b出发的边，所以pts©={k},由于pts©改变了，所以c加入到工作队列中。
此循环结束。
取出p,
没有复杂约束
没有从p出发的边
此循环结束。
取出c,
找到复杂约束c ⊇ *q，但是复杂约束的形式和算法中的不一样，所以for循环结束。
找不到c出发的边
此循环结束。
由于工作队列为空，此算法结束。
将旁边的那些集合比如{i，j}统统连上，即edge(a,i),edge(a,j)…。就变成了我们最终要的指针指向关系了。
这样我们就完成了指针分析。
