1. FFmpeg介绍与裁剪

1.1 FFmpeg简介

FFmpeg（Fast forword mpeg，音视频转换器）是一个开源免费跨平台的视频和音频流方案，它提供了录制/音视频编解码、转换以及流化音视频的完整解决方案。ffmpeg4.0.2源码目录结构如下：

1.2 命令行工具

FFmpeg框架中还提供了几个用于执行命令行完成音视频数据处理工具，包括ffplay、ffprobe、ffserver，具体解释如下：

ffplay

Fast forword play，用ffmpeg实现的播放

ffserver

Fast forword server，用ffmpeg实现的rtsp服务器

ffprobe

Fat forword probe，用来输入分析输入流

2. FFmpeg架构分析

在1.1小节中，我们对FFmpeg整体架构进行了简单介绍，阐述了框架中各个模块的功能。本节将在此基础上，重点阐述在利用FFmpeg进行音视频开发中牵涉到的重要步骤，数据结构体以及相关函数。

2.1 FFmpeg处理要点

总体来说，FFmpeg框架主要的作用在于对多媒体数据进行解协议、解封装、解码以及转码等操作，为了对FFmpeg在视音频中的应用有个更直观理解，下面给出解析rtsp网络流的流程图，该图演示了从打开rtsp流，到最终提取出解码数据或转码的大概过程，如下所示：

术语解释：

muxer：视音频复用器(封装器)，即将视频文件、音频文件和字幕文件(如果有的话)合并为某一个视频格式，比如讲a.avi、a.mp3、a.srt合并为mkv格式的视频文件；

demuxer：视音频分离器(解封装器)，即muxer的逆过程；

transcode：转码，即将视音频数据从某一种格式转换成另一种格式；

RTP包：Real-time Transport Protocol，实时传输协议，是一种基于UDP的网络传输协议，它介于应用层和传输层之间，负责对流媒体数据进行封包并实现媒体流的实时传输；

ES流：Elementary Streams，即原始流，也称视/音频裸流，是直接从编码器输出的数据流，可为视频数据流(如H.264、MJPEG等)或音频数据流(如AAC等)；

PES流：Packetized Elementary Streams，分组ES流，PES流是ES流经过PES打包器将ES分组、打包、加入包头信息等处理后形成的数据流，是用来传递ES的一种数据结构。

解协议：取出网络数据流无关报文信息，以获取真正的视音频数据，常见的协议有rtsp、rtmp、http和mms等；

解封装：即demuxer，封装格式可以为.mp4/.avi/.flv/.mkv等；

解码：将编码数据还原成原始内容，比如将H.264解码为YUV、AAC解码为PCM等；

2.1 FFmpeg重要的结构体

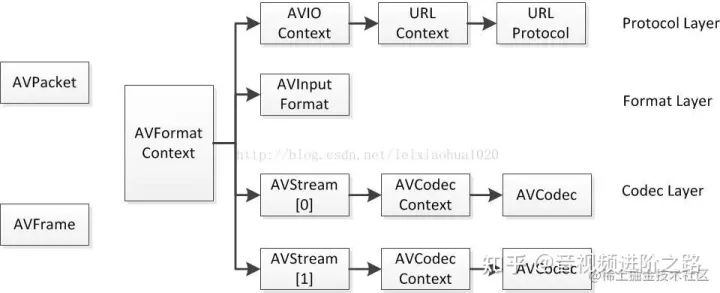

FFmpeg中有很多比较重要的结构体，比如与输入输出(I/O)有关的结构体AVIOContext、URLContext、URLProtocol ，与封装格式有关的结构体AVFormatContext、AVInputFormat、AVOutputFormat，与编解码有关的结构体AVCodec、AVCodecContext，以及与音视频数据有关的结构体AVStream、AVPacket、AVFrame等等。刚开始接触FFmpeg时，个人感觉一时间要理解区分这些结构体还是有点困难的，好在这些结构体当中有个“老大哥”-AVFormatContext，AVFormatContext可以说是贯穿整个FFmpeg开发，"犹如神一般的存在"。下面我们就在分析AVFormatContext结构体的基础上，阐述上述结构体的作用与区别。AVFormatContextAVFormatContext结构体描述了一个多媒体文件或流的构成和基本信息，是FFmpeg中最为基本的一个结构体，也是其他所有结构的根。其中，成员变量iformat和oformat为指向对应的demuxing(解封装)和muxing(封装)指针，变量类型分别为AVInputFormat、AVOutputFormat；pb为指向控制底层数据读写的指针，变量类型为AVIOContext；nb_streams表示多媒体文件或多媒体流中数据流的个数；streams为指向所有流存储的二级指针，变量类型AVStream；video_codec和audio_codec分别表示视频和音频编解码器，变量类型为AVCodec等等。AVFormatContext结构体(位于libavformat/avformat.h中)部分源码如下：

typedef struct AVFormatContext {

const AVClass *av_class;

// 输入容器格式

// 只在调用avformat_open_input()时被设置，且仅限Demuxing

struct AVInputFormat *iformat;

// 输出容器格式

// 只在调用avformat_alloc_output_context2()函数时被设置，且仅限封装(Muxing)

struct AVOutputFormat *oformat;

/**

* Format private data. This is an AVOptions-enabled struct

* if and only if iformat/oformat.priv_class is not NULL.

* - muxing: set by avformat_write_header()

* - demuxing: set by avformat_open_input()

void *priv_data;

// 输/入输出(I/O)的缓存

// 说明：解封装(demuxing)：值由avformat_open_input()设置

// 封装(muxing)：值由avio_open2设置，需在avformat_write_header()之前

AVIOContext *pb;

// stream info

int ctx_flags;

// AVFormatContext.streams中数据流的个数

// 说明：值由avformat_new_stream()设置

unsigned int nb_streams;

// 文件中所有流stream列表。创建一个新stream，调用avformat_new_stream()函数实现

// 当调用avformat_free_context()后，streams所占资源被释放

// 说明：解封装(demuxing)：当调用avformat_open_input()时，streams值被填充

// 封装(muxing)：streams在调用avformat_write_header()之前被用户创建

AVStream **streams;

// 输入或输出文件名，如输入：rtsp://184.72.239.149/vod/mp4:BigBuckBunny_115k.mov

// 说明：demuxing：当调用avformat_open_input()后被设置

// muxing: 当调用avformat_alloc_output_context2()后被设置，且需要调用avformat_write_header()之前

char filename[1024];

// component的第一帧位置，仅限Demuxing时由libavformat设置

int64_t start_time;

// stream的时长，仅限Demuxing时由libavformat设置

int64_t duration;

// 总比特率(bit/s)，包括音频、音频

int64_t bit_rate;

...

// 视频编解码器ID

// 说明：Demuxing时由用户设置

enum AVCodecID video_codec_id;

// 音频编解码器ID

// 说明：Demuxing时由用户设置

enum AVCodecID audio_codec_id;

// 字幕(subtitle)编解码器ID

// 说明：Demuxing时由用户设置

enum AVCodecID subtitle_codec_id;

...

// 文件元数据，即Metadata

// 说明：demuxing：当调用avformat_open_input时被设置

// muxing：在调用avformat_write_header()之前被设置

// 注：当调用avformat_free_context()时metadata的资源被libavformat释放

AVDictionary *metadata;

// 实时流启动的真实时间

int64_t start_time_realtime;

...

// 视频编解码器，Demuxing时由用户指定

AVCodec *video_codec;

// 音频编解码器，Demuxing时由用户指定

AVCodec *audio_codec;

// 字幕编解码器，Demuxing时由用户指定

AVCodec *subtitle_codec;

// 数据编解码器，Demuxing时由用户指定

AVCodec *data_codec;

...

// 数据编解码器ID

enum AVCodecID data_codec_id;

...

} AVFormatContext

1. 复用(muxing)/解复用(demuxing)

(1) AVInputFormat结构体

AVInputFormat为解复用/解封装(demuxing)器对象，它包含了解复用器的相关信息和操作函数，比如name成员变量为指定封装格式的名称，如"aac"、"mov"等；read_header成员函数为读取封装头部数据；read_packet成员函数为读取一个AVPacket等等。AVInputFormat结构体(位于libavformat/avformat.h中)部分源码如下：

typedef struct AVInputFormat {

// 封装格式名称，如"mp4"、"mov"等

const char *name;

// 封装格式别称

const char *long_name;

int flags;

const char *extensions;

const struct AVCodecTag * const *codec_tag;

const AVClass *priv_class;

const char *mime_type;

struct AVInputFormat *next;

int raw_codec_id;

// 具体format对应Context的size，如MovContext

int priv_data_size;

int (*read_probe)(AVProbeData *);

// 读取format header，同时初始化AVFormatContext结构

// 若成功，返回0

int (*read_header)(struct AVFormatContext *);

// 读取packet大小数据，并将其存放到pkt指向的内存中

// 若成功，返回0；若失败，返回负数且pkt不会被分配内存

int (*read_packet)(struct AVFormatContext *, AVPacket *pkt);

// 关闭流，但不释放AVFormatContext和AVStreams所占内存

int (*read_close)(struct AVFormatContext *);

/**

* seek相对于流索引中帧的时间戳

* @param stream_index 流index，不能为-1

* @param flags 用于方向，如果么有精确的匹配

* @return >= 0 操作成功

int (*read_seek)(struct AVFormatContext *,

int stream_index, int64_t timestamp, int flags);

/**

* 获取流[stream_index]的下一个时间戳

* @return 时间戳或AV_NOPTS_VALUE(当发生错误时)

int64_t (*read_timestamp)(struct AVFormatContext *s, int stream_index,

int64_t *pos, int64_t pos_limit);

// Start/resume playing -只适用于RTSP

int (*read_play)(struct AVFormatContext *);

// Pause playing - 只适用于RTSP

int (*read_pause)(struct AVFormatContext *);

// 获取设备列表，详解avdevice_list_devices()

int (*get_device_list)(struct AVFormatContext *s, struct AVDeviceInfoList *device_list);

// 初始化设备功能子模块，详见avdevice_capabilities_create()函数

int (*create_device_capabilities)(struct AVFormatContext *s, struct AVDeviceCapabilitiesQuery *caps);

// 释放设备功能子模块，详见avdevice_capabilities_free()函数

int (*free_device_capabilities)(struct AVFormatContext *s, struct AVDeviceCapabilitiesQuery *caps);

} AVInputFormat;

(2) AVOutputFormat结构体

与AVInputFormat相反，AVOtputFormat为复用/封装(muxing)器对象，它包含了复用器的相关信息和操作函数，比如name成员变量为指定封装格式的名称，如"mp4"、"3gp"等；write_header成员函数为读取封装头部数据；write_packet成员函数为写入一个AVPacket等等。AVOutputFormat结构体(位于libavformat/avformat.h中)部分源码如下：

typedef struct AVOutputFormat {

// 封装格式名称，如"mp4"

const char *name;

// 文件格式

const char *long_name;

// mime类型

const char *mime_type;

const char *extensions; /**< 逗号分隔的文件扩展名 */

/* output support */

enum AVCodecID audio_codec; /**< 默认音频codec(编解码器) */

enum AVCodecID video_codec; /**< 默认视频codec */

enum AVCodecID subtitle_codec; /**< 默认subtitle codec */

/**

* flags可取值：AVFMT_NOFILE, AVFMT_NEEDNUMBER,

* AVFMT_GLOBALHEADER, AVFMT_NOTIMESTAMPS, AVFMT_VARIABLE_FPS,

* AVFMT_NODIMENSIONS, AVFMT_NOSTREAMS, AVFMT_ALLOW_FLUSH,

* AVFMT_TS_NONSTRICT, AVFMT_TS_NEGATIVE

int flags;

const struct AVCodecTag * const *codec_tag;

const AVClass *priv_class; ///< AVClass for the private context

struct AVOutputFormat *next;

// private data的大小

int priv_data_size;

// 写header

int (*write_header)(struct AVFormatContext *);

// 写一个packet。如果flags=AVFMT_ALLOW_FLUSH，pkt可为NULL，以便flush muxer中的缓冲数据

// 返回0，表示缓冲区仍还有数据可flush；返回1，表示缓冲区无可flush得数据

int (*write_packet)(struct AVFormatContext *, AVPacket *pkt);

int (*write_trailer)(struct AVFormatContext *);

// 如果不是YUV420P，目前只支持设置像素格式

int (*interleave_packet)(struct AVFormatContext *, AVPacket *out,

AVPacket *in, int flush);

// 测试给定的编解码器是否可以存储在这个容器中

int (*query_codec)(enum AVCodecID id, int std_compliance);

void (*get_output_timestamp)(struct AVFormatContext *s, int stream,

int64_t *dts, int64_t *wall);

int (*control_message)(struct AVFormatContext *s, int type,

void *data, size_t data_size);

// 写未编码的AVFrame帧数据，详见av_write_uncoded_frame()

int (*write_uncoded_frame)(struct AVFormatContext *, int stream_index,

AVFrame **frame, unsigned flags);

/**

* Returns device list with it properties.

* @see avdevice_list_devices() for more details.

int (*get_device_list)(struct AVFormatContext *s, struct AVDeviceInfoList *device_list);

/**

* Initialize device capabilities submodule.

* @see avdevice_capabilities_create() for more details.

int (*create_device_capabilities)(struct AVFormatContext *s, struct AVDeviceCapabilitiesQuery *caps);

// 释放设备功能子模块，详见avdevice_capabilities_free()

int (*free_device_capabilities)(struct AVFormatContext *s, struct AVDeviceCapabilitiesQuery *caps);

enum AVCodecID data_codec; /**< default data codec */

/**

* 初始化format. 分配数据内存，设置AVFormatContext或 AVStream参数，与deinit()配合使用，释放分配的内存资源

* 返回0，配置成功；返回1，配置失败。

int (*init)(struct AVFormatContext *);

/** 释放init分配的内存资源，无论调用init()是否成功

void (*deinit)(struct AVFormatContext *);

/** 检测比特流

* 如果返回0，表示需要检测流的更多packets；返回-1，则不需要

int (*check_bitstream)(struct AVFormatContext *, const AVPacket *pkt);

} AVOutputFormat;

同样，通过调用av_register_all()函数，FFmpeg所有的复用器保存在以first_oformat为头部指针、last_oformat为尾部指针的链表中。这里以mp4(视频压缩编码格式)复用器为例，来分析AVOutputFormat结构体的初始化流程，相关源码详见libavformat/Movenc.c:

AVOutputFormat ff_mp4_muxer = {

.name = "mp4", //复用器名称

.long_name = NULL_IF_CONFIG_SMALL("MP4 (MPEG-4 Part 14)"), //mp4对应的文件格式

.mime_type = "video/mp4",// MIME类型

.extensions = "mp4", // 文件扩展名

.priv_data_size = sizeof(MOVMuxContext),

.audio_codec = AV_CODEC_ID_AAC,// 音频编码器ID

.video_codec = CONFIG_LIBX264_ENCODER ?

AV_CODEC_ID_H264 : AV_CODEC_ID_MPEG4,// 视频编码器ID

.init = mov_init, // 初始化函数

.write_header = mov_write_header, // 写入头部

.write_packet = mov_write_packet, // 写入Packet

.write_trailer = mov_write_trailer,

.deinit = mov_free, // 释放资源

.flags = AVFMT_GLOBALHEADER | AVFMT_ALLOW_FLUSH | AVFMT_TS_NEGATIVE,

.codec_tag = (const AVCodecTag* const []){ codec_mp4_tags, 0 },

.check_bitstream = mov_check_bitstream,

.priv_class = &mp4_muxer_class,

};

2. 输入/输出(I/O)

(1) AVIOContext结构体AVIOContext是FFmpeg管理输入输出(I/O)数据的结构体，它是协议(文件)操作的顶层结构，提供带缓冲的读写操作。有关读写操作和成员变量的含义，可见如下源码中给出的注释示意图：

读取数据：

写入数据：

AVIOContext结构体位于libavformat/avio.h中，部分源码如下：

typedef struct AVIOContext {

const AVClass *av_class;

unsigned char *buffer; // 数据缓冲区

int buffer_size; // 缓存的大小

unsigned char *buf_ptr; // 指针指向缓存区的当前位置，可小于buffer+buffer.size

unsigned char *buf_end; // 读取/写入缓存区数据的末尾位置

// 私有指针，关联URLContext结构，作为read/write/seek/...函数参数

// 用于完成对广义输入文件的读写等操作，指向一个URLContext对象

void *opaque;

// 读packet数据

int (*read_packet)(void *opaque, uint8_t *buf, int buf_size);

// 写数据到packet

int (*write_packet)(void *opaque, uint8_t *buf, int buf_size);

// 定位

int64_t (*seek)(void *opaque, int64_t offset, int whence);

int64_t pos; // 当前缓存区域在文件中的位置

int eof_reached; // 是否到达文件末尾，true表示已经到末尾

int write_flag; // 是否可写标志，true表示open可写

int max_packet_size; // packet最大尺寸

unsigned long checksum;

unsigned char *checksum_ptr;

unsigned long (*update_checksum)(unsigned long checksum, const uint8_t *buf, unsigned int size);

// 错误代码，0表示没有错误出现

int error;

//网络流媒体协议暂停或恢复播放

int (*read_pause)(void *opaque, int pause);

int64_t (*read_seek)(void *opaque, int stream_index,

int64_t timestamp, int flags);

// 0表示网络流不可seek

int seekable;

// 写入缓冲区中向后查找之前的最大到达位置，用于跟踪已写入的数据，以便稍后刷新

unsigned char *buf_ptr_max;

// packet最小尺寸

int min_packet_size;

// 以下字段大部分仅限libavformat内部使用或用的不多，这里不作解释

int64_t maxsize;

int direct;

int64_t bytes_read;

int seek_count;

int writeout_count;

int orig_buffer_size;

int short_seek_threshold;

const char *protocol_whitelist;

const char *protocol_blacklist;

int (*write_data_type)(void *opaque, uint8_t *buf, int buf_size,

enum AVIODataMarkerType type, int64_t time);

int ignore_boundary_point;

enum AVIODataMarkerType current_type;

int64_t last_time;

int (*short_seek_get)(void *opaque);

int64_t written;

} AVIOContext;

其中，AVIOContext的成员变量opaque指向一个URLContext对象，URLContext中是对具体资源文件进行操作的上下文，它包括一个URLProtocol结构体类型的指针变量prot。URLProtocol则是在将资源进行分类的基础上，对某一类资源操作的函数集。URLContext结构体源码如下：

typedef struct URLContext {

const AVClass *av_class;

// 关联/指向相应的广义输入文件

const struct URLProtocol *prot;

// 关联具体广义输入文件的句柄，如fd为文件句柄，socket为网络句柄

void *priv_data;

char *filename; // 指定的URL

int flags;

int max_packet_size;

int is_streamed; // true为流，默认为false

int is_connected;

AVIOInterruptCB interrupt_callback;

int64_t rw_timeout; // read/write操作超时时间

const char *protocol_whitelist;

const char *protocol_blacklist;

int min_packet_size;

} URLContext;

(2) URLProtocol结构体URLProtocol结构体表示广义的输入文件，是FFmpeg操作I/O的结构，包括文件(file)、网络数据流(tcp、rtp、... )等等，每种协议都对应着一个URLProtocol结构。该结构位于libavformat/url.h文件中，包括open、close、read、write、seek等操作，部分源码如下：

typedef struct URLProtocol {

// 协议名称

const char *name;

int (*url_open)( URLContext *h, const char *url, int flags);

int (*url_open2)(URLContext *h, const char *url, int flags, AVDictionary **options);

int (*url_accept)(URLContext *s, URLContext **c);

int (*url_handshake)(URLContext *c);

/**

* Read data from the protocol.

int (*url_read)( URLContext *h, unsigned char *buf, int size);

int (*url_write)(URLContext *h, const unsigned char *buf, int size);

int64_t (*url_seek)( URLContext *h, int64_t pos, int whence);

int (*url_close)(URLContext *h);

int (*url_read_pause)(URLContext *h, int pause);

int64_t (*url_read_seek)(URLContext *h, int stream_index,

int64_t timestamp, int flags);

int (*url_get_file_handle)(URLContext *h);

int (*url_get_multi_file_handle)(URLContext *h, int **handles,

int *numhandles);

int (*url_get_short_seek)(URLContext *h);

int (*url_shutdown)(URLContext *h, int flags);

int priv_data_size;

const AVClass *priv_data_class;

int flags;

int (*url_check)(URLContext *h, int mask);

int (*url_open_dir)(URLContext *h);

int (*url_read_dir)(URLContext *h, AVIODirEntry **next);

int (*url_close_dir)(URLContext *h);

int (*url_delete)(URLContext *h);

int (*url_move)(URLContext *h_src, URLContext *h_dst);

const char *default_whitelist;

} URLProtocol;

接下来，这里以HTTP协议为例，阐述URLProtocol结构体的初始化流程，同时也证明了每一种协议(包括文件)相对应一个URLProtocol对象。具体源码如下，位于libavformat/Http.c：

const URLProtocol ff_http_protocol = {

.name = "http", //协议名称

.url_open2 = http_open, // open操作

.url_accept = http_accept,//accept操作

.url_handshake = http_handshake,// 握手操作

.url_read = http_read, // 读取数据操作

.url_write = http_write, // 写入数据操作

.url_seek = http_seek, // seek操作

.url_close = http_close, // close操作

.url_get_file_handle = http_get_file_handle,

.url_get_short_seek = http_get_short_seek,

.url_shutdown = http_shutdown,

.priv_data_size = sizeof(HTTPContext),

.priv_data_class = &http_context_class,

.flags = URL_PROTOCOL_FLAG_NETWORK,

.default_whitelist = "http,https,tls,rtp,tcp,udp,crypto,httpproxy"

};

3.编/解码

(1) AVCodec结构体AVCodec是与编解码器(codec)息息相关的数据结构体，它包含了与codec相关的属性参数以及编解码操作函数等，比如name为codec的名称、pix_fmts为codec的视频帧像素格式等等，每一个codec都对应着一个AVCodec结构体。 AVCodec结构体源码如下：

typedef struct AVCodec {

// 编解码器名称

const char *name;

// 描述编解码器的名称

const char *long_name;

// media type

enum AVMediaType type;

// 该codec的ID

enum AVCodecID id;

int capabilities;

// 该codec相关的参数

const AVRational *supported_framerates;

// 该codec支持的像素格式，针对视频帧/图像而言

const enum AVPixelFormat *pix_fmts;

// 该codec支持的采样率，针对音频而言

const int *supported_samplerates;

// 该codec支持的采样格式，针对音频而言

const enum AVSampleFormat *sample_fmts;

// 该codec的通道布局

const uint64_t *channel_layouts;

// 解码器支持的低分辨率的最大值

uint8_t max_lowres;

const AVClass *priv_class;

const AVProfile *profiles;

const char *wrapper_name;

int priv_data_size;

struct AVCodec *next;

int (*init_thread_copy)(AVCodecContext *);

int (*update_thread_context)(AVCodecContext *dst, const AVCodecContext *src);

const AVCodecDefault *defaults;

// 执行avcodec_register()函数被调用，

// 用于初始化codec的静态数据

void (*init_static_data)(struct AVCodec *codec);

// 初始化

int (*init)(AVCodecContext *);

int (*encode_sub)(AVCodecContext *, uint8_t *buf, int buf_size,

const struct AVSubtitle *sub);

/**

* 编码操作：将编码后的数据保存到AVPacket

* @param avctx codec上下文(context)

* @param avpkt 输出的AVPacket

* @param[in] frame AVFrame存储的是要被压缩编码的裸数据

* @param[out] got_packet_ptr 编码器设置为0或1，以指示avpkt中返回的非空包

* @return 0 操作成功

int (*encode2)(AVCodecContext *avctx, AVPacket *avpkt, const AVFrame *frame,

int *got_packet_ptr);

// 解码操作

int (*decode)(AVCodecContext *, void *outdata, int *outdata_size, AVPacket *avpkt);

// 关闭codec

int (*close)(AVCodecContext *);

// Encode API with decoupled packet/frame dataflow.

int (*send_frame)(AVCodecContext *avctx, const AVFrame *frame);

int (*receive_packet)(AVCodecContext *avctx, AVPacket *avpkt);

// Decode API with decoupled packet/frame dataflow.

int (*receive_frame)(AVCodecContext *avctx, AVFrame *frame);

// flush缓冲区，执行seeking操作是被调用

void (*flush)(AVCodecContext *);

...

} AVCodec;

(2) AVCodecContext结构体也许你会发现，对于编解码而言，除了AVCodec这个非常重要的结构体，在AVCodec的成员函数中还有一个出现频率非常高的结构体，可以这么说大部分与编解码有关的函数都需要传入一个结构体参数，这个结构体就是AVCodecContext。AVCodecContext结构体存储视频流或音频流使用的编解码相关信息，比如codec_type表示编解码器的类型、codec表示采用的编解码器等等。AVCodecContext结构体源码如下：

typedef struct AVCodecContext {

enum AVMediaType codec_type; /* 编解码器的类型（视频，音频...） */

const struct AVCodec *codec;// 采用的解码器AVCodec（H.264,MPEG2...）

enum AVCodecID codec_id; /* see AV_CODEC_ID_xxx */

// 比特率(音频和视频的平均比特率)

int64_t bit_rate;

// 压缩编码的等级

int compression_level;

// 针对特定编码器包含的附加信息（例如对于H.264解码器来说，存储SPS，PPS等）

uint8_t *extradata;

int extradata_size;

// 时基

// 根据该参数，可以把PTS转化为实际的时间（单位为秒s）

AVRational time_base;

// 图像宽、高，针对视频而言

int width, height;

// 像素格式，针对视频而言

enum AVPixelFormat pix_fmt;

// 获取像素格式

enum AVPixelFormat (*get_format)(struct AVCodecContext *s, const enum AVPixelFormat * fmt);

// 非B帧之间的最大B帧数

int max_b_frames;

// I/P帧和B帧之间的qscale因子

float b_quant_factor;

// 采样纵横比

AVRational sample_aspect_ratio;

// 音频一帧采样样本个数

int frame_size;

// 音频通道布局

uint64_t channel_layout;

// 帧率

AVRational framerate;

...

} AVCodecContext;

4.数据相关结构体

(1) AVStream结构体

AVStream结构体用于存储一个视频或音频流信息，其中，字段nb_frames表示该流包含多少帧数据、字段duration表示该流的长度、字段index标志是音频流还是视频流等等。

typedef struct AVStream {

// 标志视频流或音频流，存储在AVFormatContext中

int index; /**< stream index in AVFormatContext */

// 指向该视频/音频流的AVCodecContext

// @deprecated use the codecpar struct instead

AVCodecContext *codec;

// 时基。通过该值可以把PTS，DTS转化为真正的时间

AVRational time_base;

// 该视频/音频流的长度

int64_t duration;

// 该视频/音频流的帧数

int64_t nb_frames;

// 元数据信息

AVDictionary *metadata;

// 帧率(对视频来说很重要)

AVRational avg_frame_rate;

// 附带的图片。比如说一些MP3，AAC音频文件附带的专辑封面

AVPacket attached_pic;

...

// 与该视频流或音频流相关的Codec参数

// 由avformat_new_stream()分配、avformat_free_context()释放

AVCodecParameters *codecpar;

} AVStream;

(2) AVPacket结构体AVPacket结构体用于存储压缩编码的视频或音频数据相关信息，其中，字段stream_index标志AVPacket所属的是音频流还是视频流。比如对于H.264来说，通常一个AVPacket的data对应着一个NAL，而一个NAL存储着一帧图像。 AVPacket结构体源码如下：

typedef struct AVPacket {

AVBufferRef *buf;

/**

* Presentation timestamp in AVStream->time_base units; the time at which

* the decompressed packet will be presented to the user.

// Presentation timestamp，即显示时间戳

int64_t pts;

/**

* Decompression timestamp in AVStream->time_base units; the time at which

* the packet is decompressed.

// Decompression timestamp，即解码时间戳

int64_t dts;

// 压缩编码的视频或音频数据

uint8_t *data;

// data的大小

int size;

// 标志该AVPacket所属的是音频流还是视频流

int stream_index;

int flags;

AVPacketSideData *side_data;

int side_data_elems;

/**

* Duration of this packet in AVStream->time_base units, 0 if unknown.

* Equals next_pts - this_pts in presentation order.

// 该AVPacket的长度

int64_t duration;

// 该AVPacket在流中的字节位置，-1表示未知

int64_t pos;

} AVPacket;

(3) AVFrame结构体AVFrame结构体用于存储解码后的视/音频数据相关信息，表示一帧数据。如果AVFrame为视频帧数据结构体，字段data数组存储的是一帧图像、字段width、height为图像的宽、高、key_frame为是否为关键帧标志等等；如果AVFrame为音频数据结构体，字段data数组存储的是音频数据，可包含多帧音频、字段sample_rate为音频的采样率、字段channels为音频通道数量等等。 AVFrame结构体源码如下：

typedef struct AVFrame {

// 解码后的原始数据(视频-YUV或RGB；音频-PCM)

// 对于packed格式的数据(如RGB24)，会存储在data[0]

// 对于plannar格式的数据(如YUV420P)，Y分量存储在data[0]、U分量存储在data[1]、V分量存储在data[2]

uint8_t *data[AV_NUM_DATA_POINTERS];

// data一行数据的长度

// 注意：如果是图像不一定等于图像的宽度，往往大于图像的宽

int linesize[AV_NUM_DATA_POINTERS];

// 视频帧的宽、高

int width, height;

// 该AVFrame包含几个音频帧

int nb_samples;
