前言

呵呵很久之前看到这样的两篇文章

[讨论] HotSpot VM Serial GC的一个问题

新生代回收调试的一些心得

在第一篇帖子中 R大详细的讲述了 cheney 算法, 以及自己编写的 cheney 算法, 以及 DefNewGeneration 的具体的一些细节, 以及和现有的例子的对比

另外还有一些关于 rember set 的一些讨论

呵呵可以看出 R大讨论到一些细节的时候, 在这篇文章中似乎是真的有些兴奋了

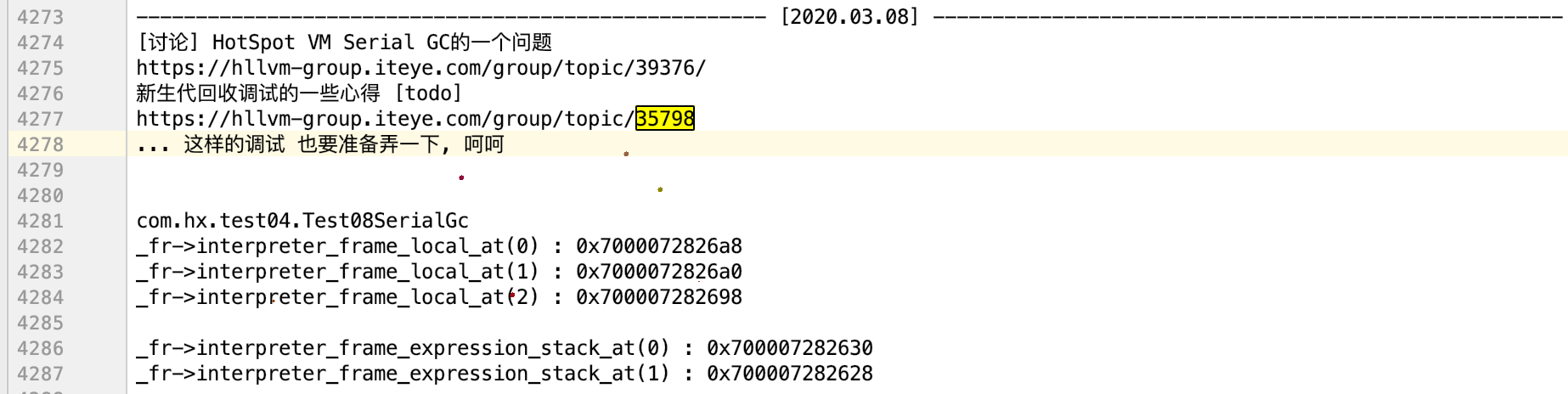

找了一下记录, mac 上面能找到的是今年3月, 但是实际上应该还有更早的记录才对

然后当时写了一个测试用例, 稍微调试了一下

但是最近重新看了一下新生代回收调试的一些心得, 在原作者的基础上面重新整理了一下测试用例, 呵呵

作为本文的测试用例, 因为原作者的测试用例, 我觉得那个循环没有多大意义, 并且我这里需要模拟出跨代引用的场景

在原作者的测试用例上面做了一些调整

以下代码, 截图基于 jdk9

另外就是一下截图可能来自于多次调试, 可能地址会对不上

测试用例

package com.hx.test05;

import java.util.ArrayList;

/**
 * DefNewGc
 *
 * @author Jerry.X.He <970655147@qq.com>
 * @version 1.0
 * @date 2020-05-02 18:15
 */
public class Test20DefNewGc implements Cloneable {

  // static vars
  private static Test20DefNewGc objInOldGen;
  private static Test20DefNewGc objInYoungGen;
  private static Test20DefNewGc objWillGc;
  private static ArrayList list;
  // instance vars
  private String identStr;
  private Object refObj;

  public Test20DefNewGc(String identStr){
    this.identStr = identStr;
  }

  // Test20DefNewGc
  // refer : https://hllvm-group.iteye.com/group/topic/35798
  // vmOpts : -Xint -server -Xmx600m -Xms600m -XX:PermSize=128M -XX:MaxPermSize=128M -XX:NewSize=128m -XX:MaxNewSize=128m -XX:SurvivorRatio=8 -XX:-UseTLAB -XX:+UseSerialGC -XX:CMSInitiatingOccupancyFraction=50 -XX:+PrintGCDetails
  // vm调试 : -Xint -server -Xmx600m -Xms600m -XX:PermSize=128M -XX:MaxPermSize=128M -XX:NewSize=128m -XX:MaxNewSize=128m -XX:SurvivorRatio=8 -XX:-UseTLAB -XX:+UseSerialGC -XX:CMSInitiatingOccupancyFraction=50 -XX:+PrintGCDetails  com.hx.test05.Test20DefNewGc
  public static void main(String[] args) throws Exception {

    // objInOldGen in old gen
    objInOldGen = new Test20DefNewGc("objInOldGen");
    for(int i=0; i<16; i++) {
      touchMinorGc();
    }

    // objInOldGen.refObj in young gen
    objInOldGen.refObj = new Object();

    // objInYoungGen in young gen
    objInYoungGen = new Test20DefNewGc("objInYoungGen");
    objInYoungGen.refObj = new Object();

    // objWillGc in young gen
    objWillGc = new Test20DefNewGc("objWillGc");
    objWillGc.refObj = new Object();
    objWillGc = null;

    // list in young gen
    list = new ArrayList();
    list.add(new Test20DefNewGc("objInList"));
    list.add(new String("this is second element"));

    // objRefByStackVar in youngGen
    Test20DefNewGc objRefByStackVar = new Test20DefNewGc("objRefByStackVar");
    objRefByStackVar.refObj = new Object();

    // invoke final gc
    doClone(objInOldGen);
    System.out.println(" before final gc ");
    touchMinorGc();

  }

  /**
   * touchMinorGc
   *
   * @return void
   * @author Jerry.X.He<970655147@qq.com>
   * @date 2020-05-02 21:20
   */
  public static void touchMinorGc() {
    int _1K = 1 * 1000;
    int _10M = 10 * 1000 * _1K;
    for(int i=0; i<12; i++) {
      byte[] bytes = new byte[_10M];
    }
  }

  /**
   * doClone
   *
   * @author Jerry.X.He <970655147@qq.com>
   * @version 1.0
   * @date 2020-04-05 11:01
   */
  public static void doClone(Test20DefNewGc obj) {
    try {
      obj.clone();
    } catch (Exception e) {
      e.printStackTrace();
    }
  }

}

首先在 clone 方法里面打上一个断点, 我们看一下各个对象的一些情况吧

// Universe::heap()
 def new generation   total 118016K, used 19532K [0x000000079a800000, 0x00000007a2800000, 0x00000007a2800000)
  eden space 104960K,  18% used [0x000000079a800000, 0x000000079bb13070, 0x00000007a0e80000)
  from space 13056K,   0% used [0x00000007a1b40000, 0x00000007a1b40000, 0x00000007a2800000)
  to   space 13056K,   0% used [0x00000007a0e80000, 0x00000007a0e80000, 0x00000007a1b40000)
 tenured generation   total 483328K, used 1088K [0x00000007a2800000, 0x00000007c0000000, 0x00000007c0000000)
   the space 483328K,   0% used [0x00000007a2800000, 0x00000007a29101f0, 0x00000007a2910200, 0x00000007c0000000)
 Metaspace       used 5504K, capacity 5628K, committed 5760K, reserved 1056768K
  class space    used 544K, capacity 577K, committed 640K, reserved 1048576K

// com.hx.test05.Test20DefNewGc.class
java.lang.Class
{0x00000007a2800eb0} - klass: 'java/lang/Class'
 - ---- fields (total size 16 words):
 - private volatile transient strict 'cachedConstructor' 'Ljava/lang/reflect/Constructor;' @12  NULL (0 0)
 - private volatile transient strict 'newInstanceCallerCache' 'Ljava/lang/Class;' @16  NULL (0 f450476a)
 - private transient 'name' 'Ljava/lang/String;' @20  "com.hx.test05.Test20DefNewGc"{0x00000007a2823b50} (f450476a f4500159)
 - private transient 'module' 'Ljava/lang/Module;' @24  a 'java/lang/Module'{0x00000007a2800ac8} (f4500159 f4500148)
 - private final 'classLoader' 'Ljava/lang/ClassLoader;' @28  a 'jdk/internal/loader/ClassLoaders$AppClassLoader'{0x00000007a2800a40} (f4500148 f4504ffe)
 - private transient 'packageName' 'Ljava/lang/String;' @32  "com.hx.test05"{0x00000007a2827ff0} (f4504ffe 0)
 - private final strict 'componentType' 'Ljava/lang/Class;' @36  NULL (0 f4505c34)
 - private volatile transient strict 'reflectionData' 'Ljava/lang/ref/SoftReference;' @40  a 'java/lang/ref/SoftReference'{0x00000007a282e1a0} (f4505c34 0)
 - private volatile transient 'genericInfo' 'Lsun/reflect/generics/repository/ClassRepository;' @44  NULL (0 0)
 - private volatile transient strict 'enumConstants' '[Ljava/lang/Object;' @48  NULL (0 0)
 - private volatile transient strict 'enumConstantDirectory' 'Ljava/util/Map;' @52  NULL (0 0)
 - private volatile transient 'annotationData' 'Ljava/lang/Class$AnnotationData;' @56  NULL (0 0)
 - private volatile transient 'annotationType' 'Lsun/reflect/annotation/AnnotationType;' @60  NULL (0 0)
 - transient 'classValueMap' 'Ljava/lang/ClassValue$ClassValueMap;' @64  NULL (0 f450486c)
 - private volatile transient 'classRedefinedCount' 'I' @96  0
 - signature: Lcom/hx/test05/Test20DefNewGc;
 - fake entry for mirror: 'com/hx/test05/Test20DefNewGc'
 - fake entry for array: NULL
 - fake entry for oop_size: 16
 - fake entry for static_oop_field_count: 4
 - private static 'objInOldGen' 'Lcom/hx/test05/Test20DefNewGc;' @112  a 'com/hx/test05/Test20DefNewGc'{0x00000007a282e1c8} (f4505c39 f37625a6)
 - private static 'objInYoungGen' 'Lcom/hx/test05/Test20DefNewGc;' @116  a 'com/hx/test05/Test20DefNewGc'{0x000000079bb12d30} (f37625a6 0)
 - private static 'objWillGc' 'Lcom/hx/test05/Test20DefNewGc;' @120  NULL (0 f37625e3)
 - private static 'list' 'Ljava/util/ArrayList;' @124  a 'java/util/ArrayList'{0x000000079bb12f18} (f37625e3 80ec6079)

// Test20DefNewGc.objInOldGen
com.hx.test05.Test20DefNewGc
{0x00000007a282e1c8} - klass: 'com/hx/test05/Test20DefNewGc'
 - ---- fields (total size 3 words):
 - private 'identStr' 'Ljava/lang/String;' @12  "objInOldGen"{0x00000007a2825728} (f4504ae5 f37625a4)
 - private 'refObj' 'Ljava/lang/Object;' @16  a 'java/lang/Object'{0x000000079bb12d20} (f37625a4 0)

// Test20DefNewGc.objInYoungGen
com.hx.test05.Test20DefNewGc
{0x000000079bb12d30} - klass: 'com/hx/test05/Test20DefNewGc'
 - ---- fields (total size 3 words):
 - private 'identStr' 'Ljava/lang/String;' @12  "objInYoungGen"{0x000000079bb12d48} (f37625a9 f37625b0)
 - private 'refObj' 'Ljava/lang/Object;' @16  a 'java/lang/Object'{0x000000079bb12d80} (f37625b0 0)

// Test20DefNewGc.objWillGc
{0x000000079bb12d90} - klass: 'com/hx/test05/Test20DefNewGc'
 - ---- fields (total size 3 words):
 - private 'identStr' 'Ljava/lang/String;' @12  "objWillGc"{0x000000079bb12da8} (f37625b5 f37625bc)
 - private 'refObj' 'Ljava/lang/Object;' @16  a 'java/lang/Object'{0x000000079bb12de0} (f37625bc 0)

// Test20DefNewGc.list
java.util.ArrayList
{0x000000079bb12f18} - klass: 'java/util/ArrayList'
 - ---- fields (total size 3 words):
 - protected transient 'modCount' 'I' @12  2
 - private 'size' 'I' @16  2
 - transient 'elementData' '[Ljava/lang/Object;' @20  a 'java/lang/Object'[10] {0x000000079bb12f80} (f37625f0 1)

// Test20DefNewGc.list.elementData
[Ljava.lang.Object;
{0x000000079bb12f80} - klass: 'java/lang/Object'[]
 - length: 10
 -   0 : a 'com/hx/test05/Test20DefNewGc'{0x000000079bb12f30}
 -   1 : "this is second element"{0x000000079bb12fb8}
 -   2 : NULL
 -   3 : NULL
 -   4 : NULL
 -   5 : NULL
 -   6 : NULL
 -   7 : NULL
 -   8 : NULL
 -   9 : NULL

// Test20DefNewGc.list.elementData[0]
com.hx.test05.Test20DefNewGc
{0x000000079bb12f30} - klass: 'com/hx/test05/Test20DefNewGc'
 - ---- fields (total size 3 words):
 - private 'identStr' 'Ljava/lang/String;' @12  "objInList"{0x000000079bb12f48} (f37625e9 0)
 - private 'refObj' 'Ljava/lang/Object;' @16  NULL (0 0)

// objRefByStackVar
{0x000000079bb13010} - klass: 'com/hx/test05/Test20DefNewGc'
 - ---- fields (total size 3 words):
 - private 'identStr' 'Ljava/lang/String;' @12  "objRefByStackVar"{0x000000079bb13028} (f3762605 f376260c)
 - private 'refObj' 'Ljava/lang/Object;' @16  a 'java/lang/Object'{0x000000079bb13060} (f376260c 0)

我们先看一下各个对象的一个情况, 再来看下各个引用的情况

1. 首先是 Test20DefNewGc.class 结合 Universe::heap() 的信息, 可以看到它是在 oldGen 里面

2. 然后是 Test20DefNewGc.objInOldGen, 结合 Universe::heap() 的信息, 可以看到它是在 olGen 里面, 当然结合程序来推断也可以这样判断, Test20DefNewGc.objInOldGen.refObj 在 youngGen

3. Test20DefNewGc.objInYoungGen 在 youngGen, Test20DefNewGc.objInYoungGen.refObj 在 youngGen

4. Test20DefNewGc.objWillGc 在 youngGen, Test20DefNewGc.objWillGc.refObj 在 youngGen

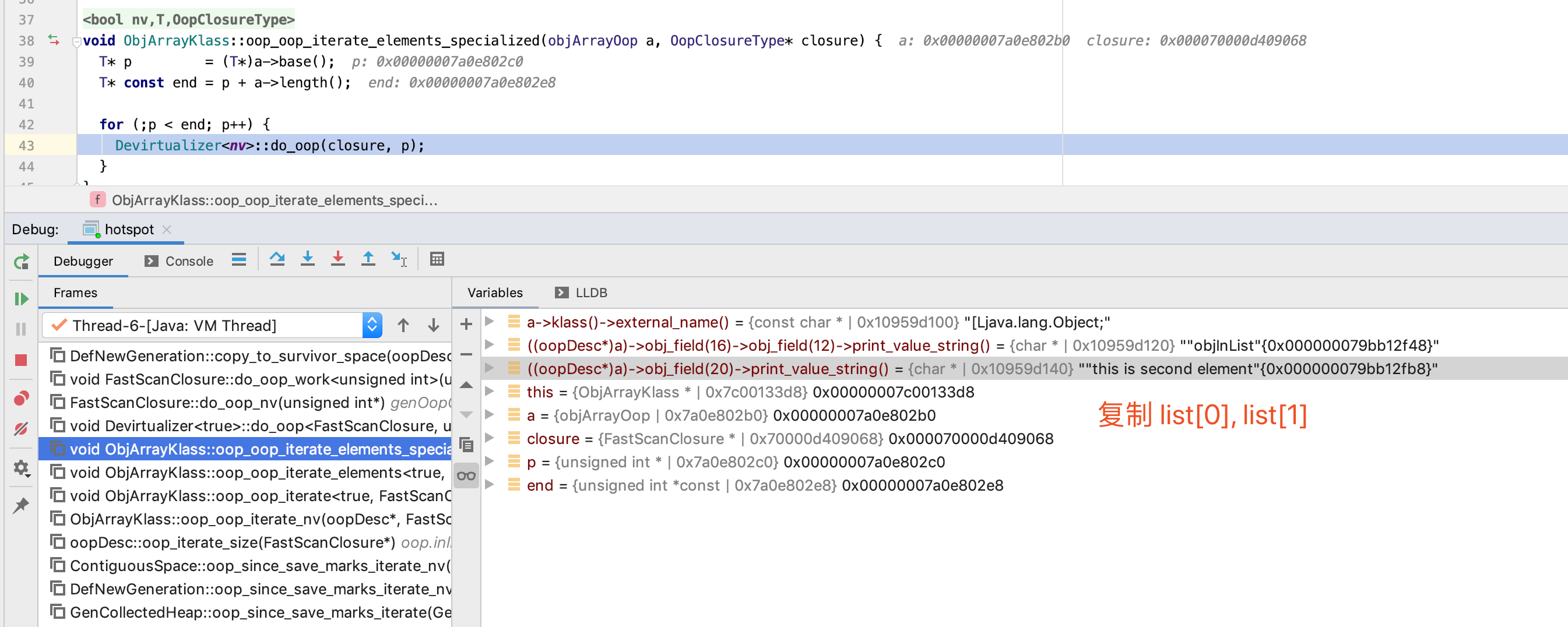

5. Test20DefNewGc.list 在 youngGen, Test20DefNewGc.list[0] 在 youngGen, Test20DefNewGc.list[1] 在 youngGen

6. objRefByStackVar 在 youngGen

然后我们再来看下各个引用的情况

以上对象除了 Test20DefNewGc.objWillGc 对应的对象, 其他的对象都有强引用引用该对象

Test20DefNewGc.objInOldGen, Test20DefNewGc.objInYoungGen, Test20DefNewGc.list 对应的对象引用来自于 Test20DefNewGc.class

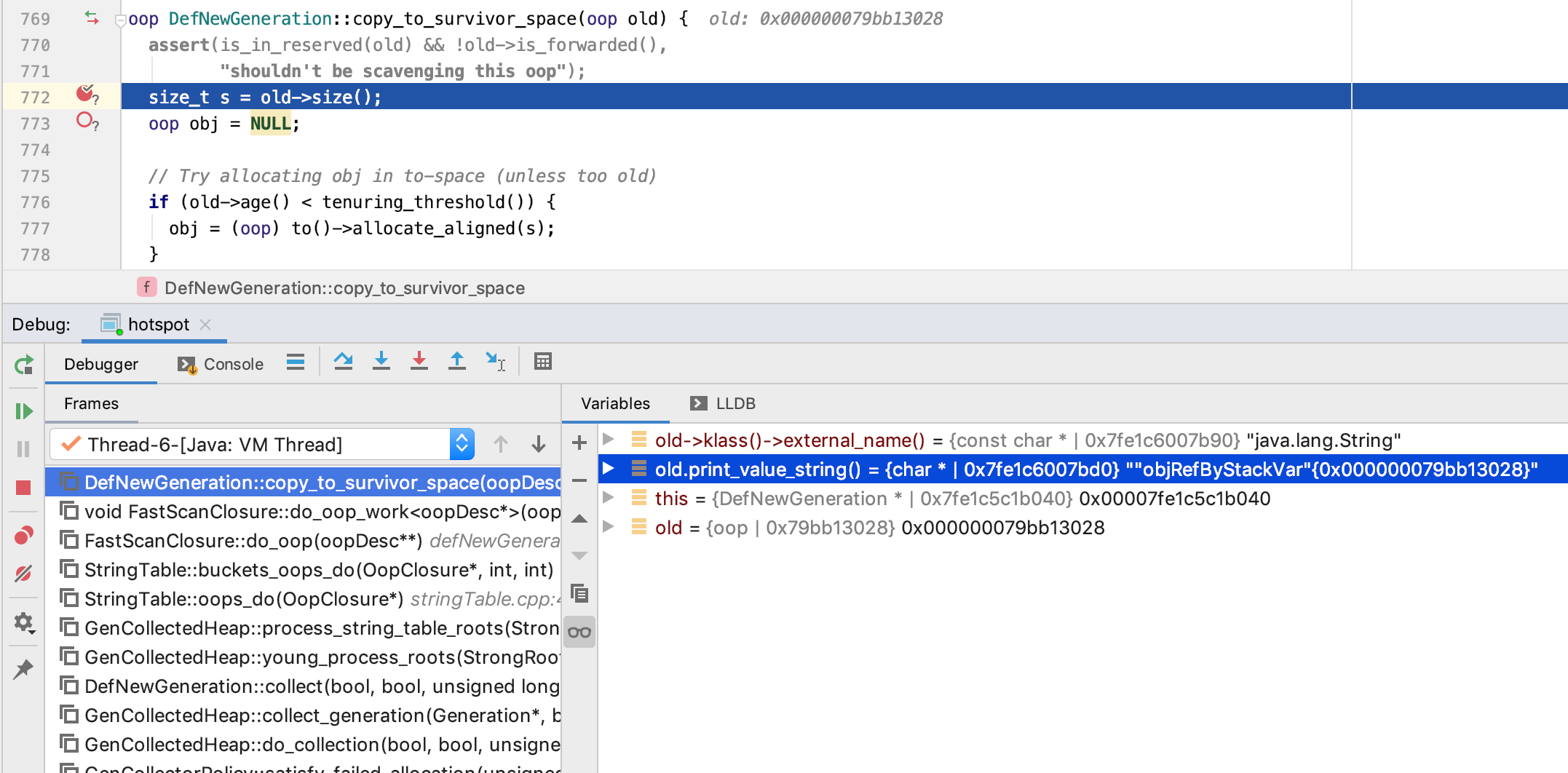

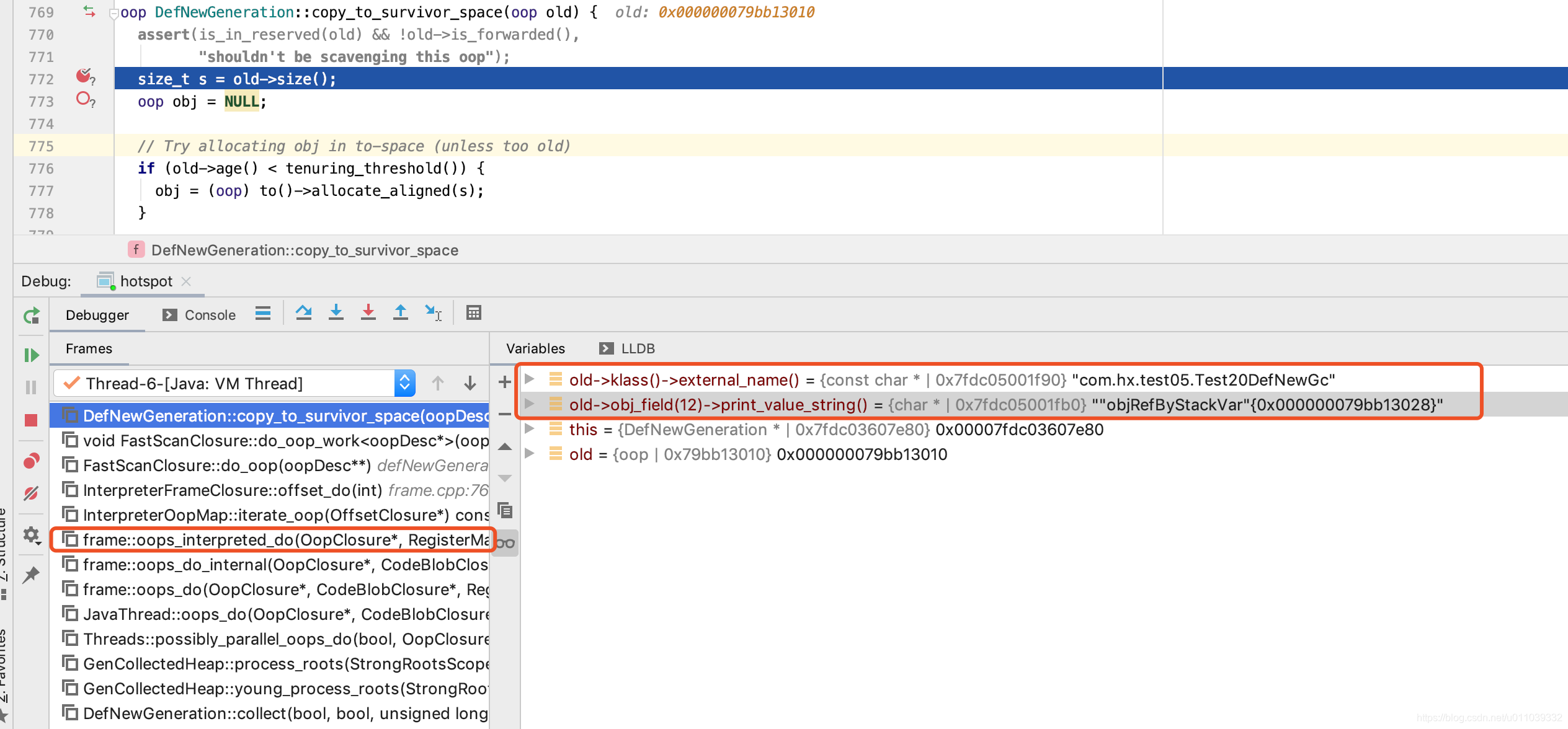

objRefByStackVar 对应的对象引用来自于 objRefByStackVar(栈帧中)

所以我们期望的结果实际上是 gc 之后, 除了 objWillGc 会被回收之外, 其他的对象应该都还是存活的

接下来我们便来调试一下各个对象在这次 minor gc 中的一些细节吧

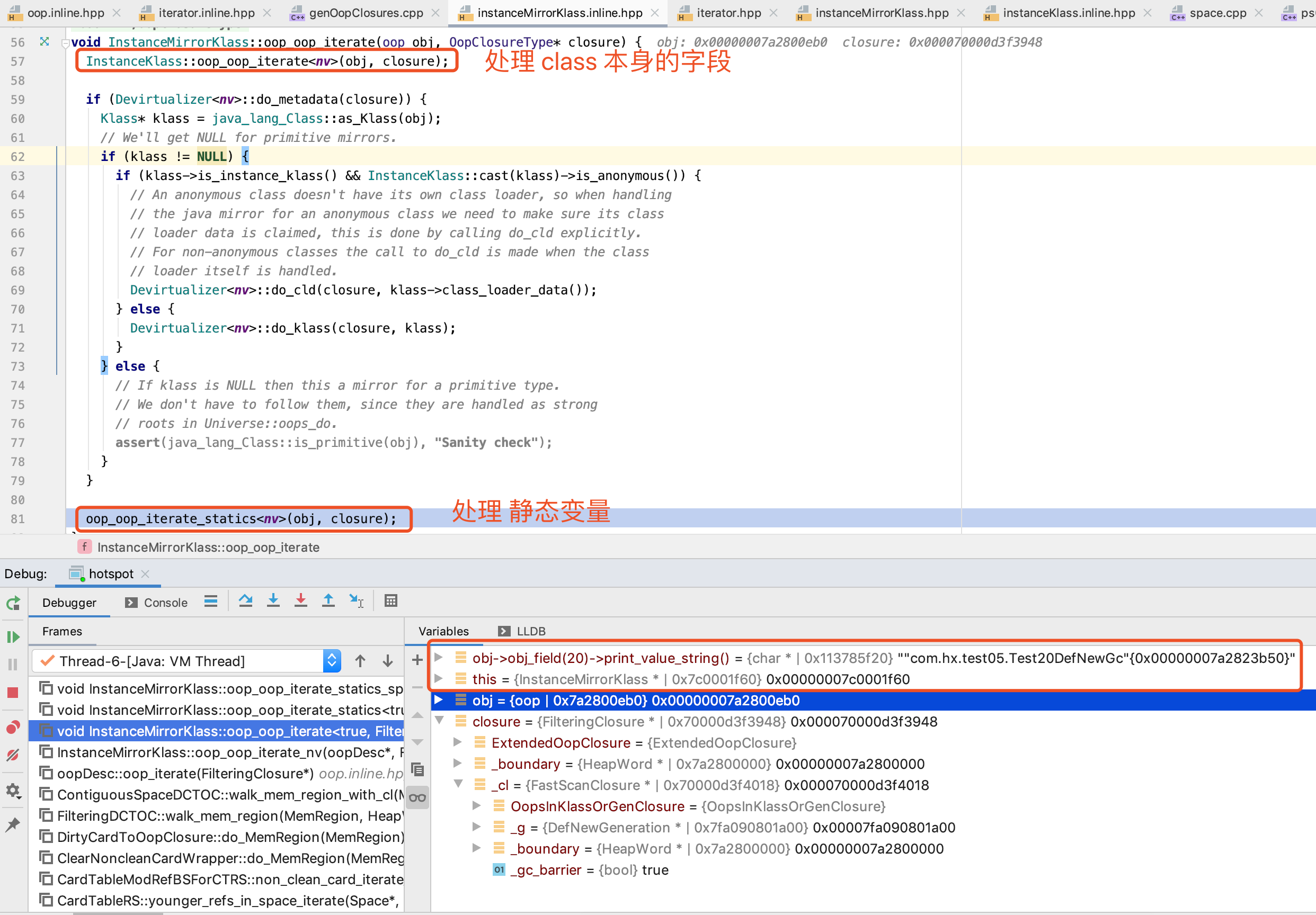

Test20DefNewGc.class

因为 Test20DefNewGc.class 持有跨代引用, 因此它本身也是属于需要遍历的强引用

Test20DefNewGc.class 本身在 oldGen 里面, 不需要处理

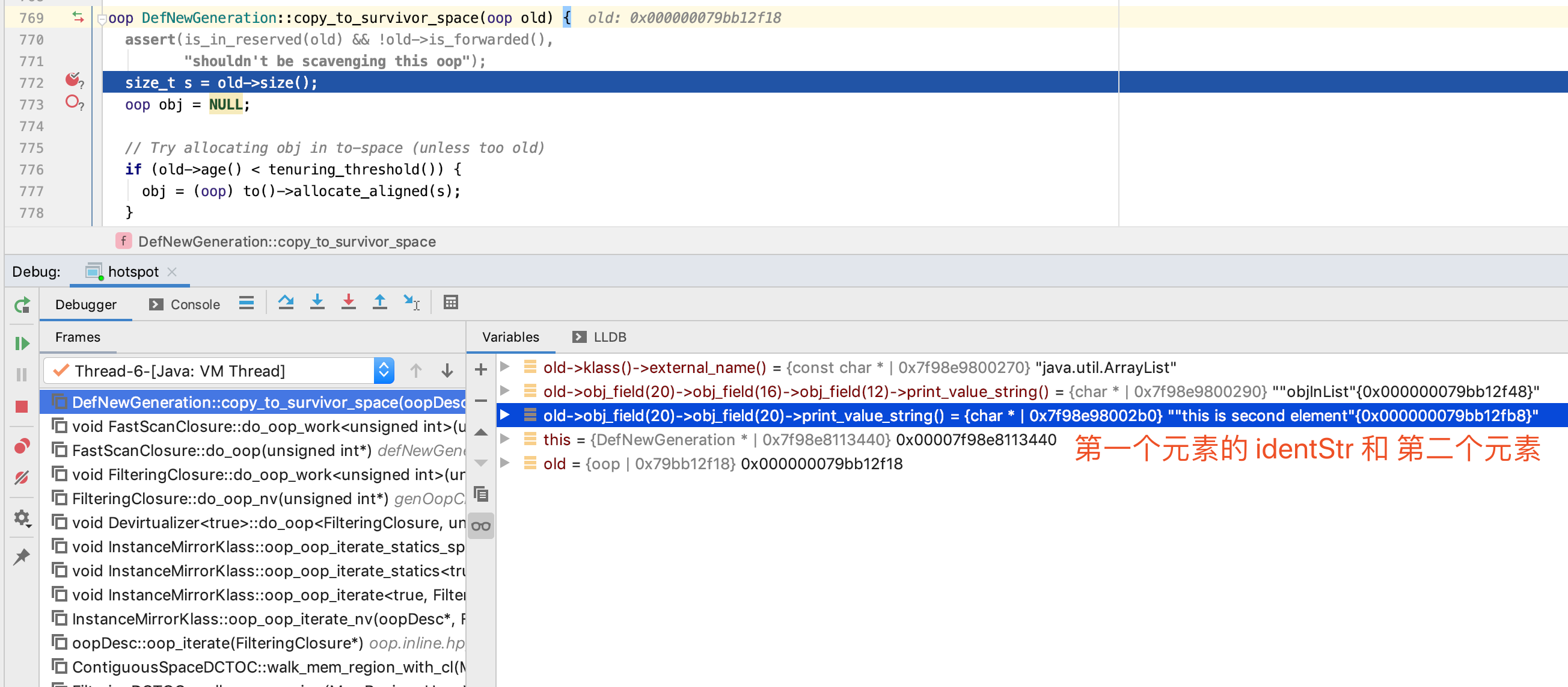

在遍历的过程中会发现 objInOldGen, objInYoungGen, objWillGc, list 这几个引用(class的其他字段对于本文而言不重要, 暂时忽略)

然后 objInOldGen 因为是在 oldGen 里面处理的时候会过滤掉(不处理)

另外几个都会复制到 to space

Test20DefNewGc.objInOldGen

上面 Test20DefNewGc.class 的时候, 并没有处理 Test20DefNewGc.objInOldGen

因为 Test20DefNewGc.objInOldGen 本身也持有跨代引用, 因此它本身也是属于需要遍历的强引用

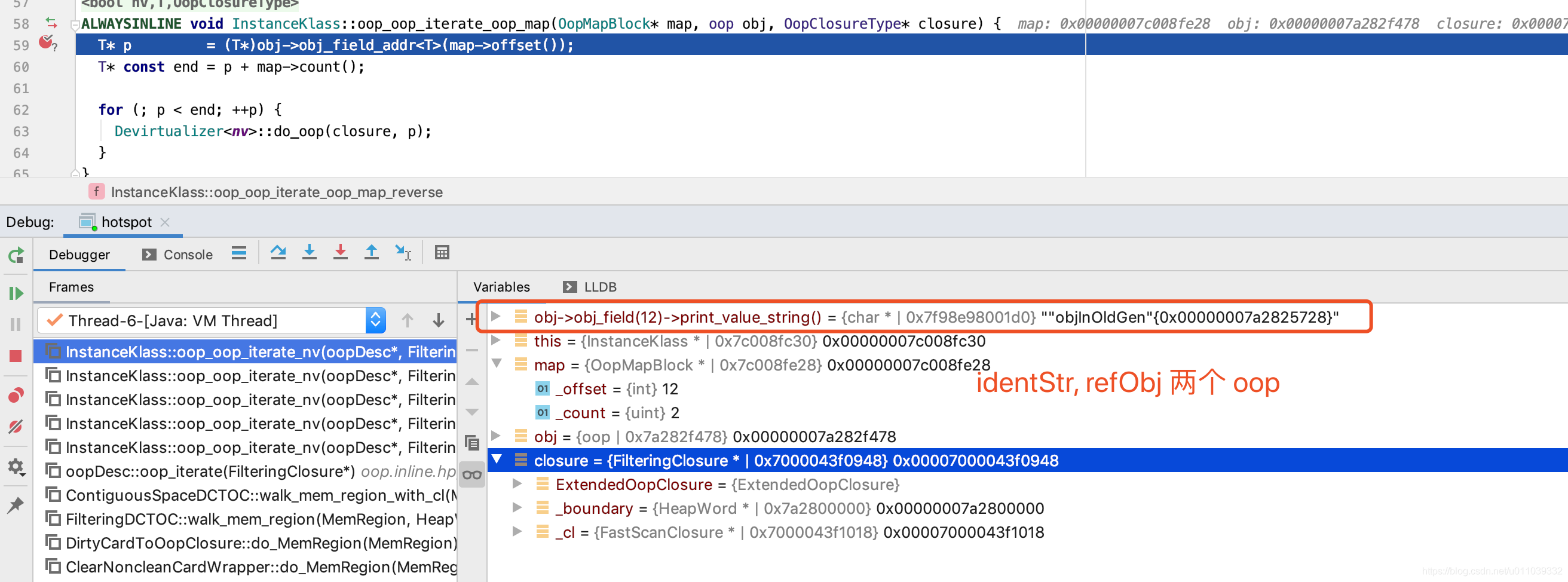

Test20DefNewGc.objInOldGen 里面又两个引用, 一个是 identStr, 一个是 refObj

identStr 是出于 oldGen, 处理的时候会过滤掉(不处理)

refObj 是在 youngGen, 因此会走 FastScanClosure 的相关业务处理

查看一下 Test20DefNewGc.objInOldGen 的相关数据

(lldb) x 0x7a282f478
0x7a282f478: 79 00 00 00 00 00 00 00 86 1f 01 f8 e5 4a 50 f4  y............JP.
0x7a282f488: a4 25 76 f3 00 00 00 00 79 00 00 00 00 00 00 00  .%v.....y.......
// 定位一下 identStr 的数据 -> objInOldGen
(lldb) x 0x00000007a2825728
0x7a2825728: 79 00 00 00 00 00 00 00 e7 02 00 f8 ae 73 50 f4  y............sP.
0x7a2825738: 00 00 00 00 00 00 00 00 79 00 00 00 00 00 00 00  ........y.......
(lldb) x 0x7A2839D70
0x7a2839d70: 79 00 00 00 00 00 00 00 fa 00 00 f8 0b 00 00 00  y...............
0x7a2839d80: 6f 62 6a 49 6e 4f 6c 64 47 65 6e 00 00 00 00 00  objInOldGen.....

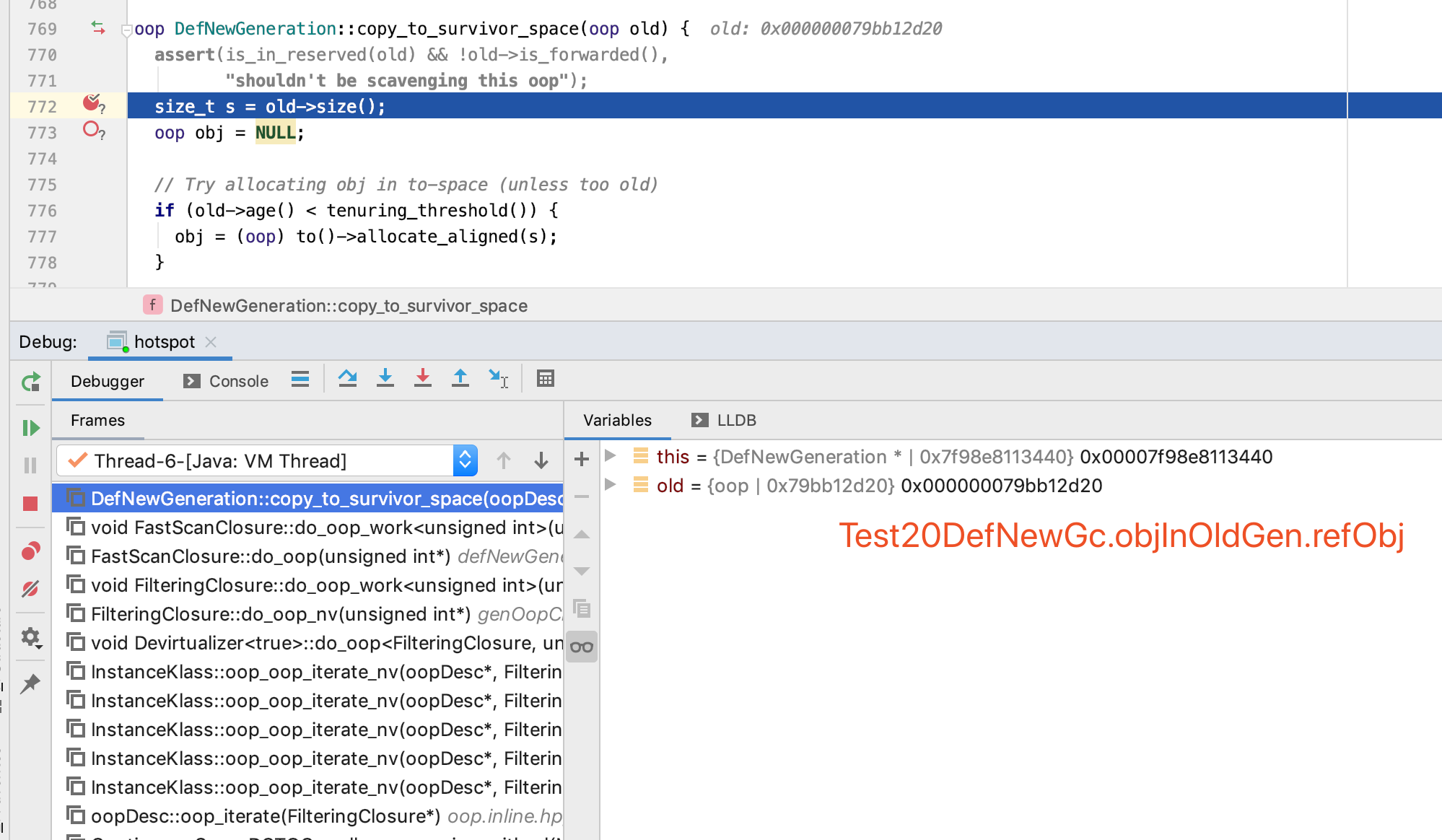

Test20DefNewGc.objInOldGen.refObj 的地址为 0xf37625a4 * 8 = 0x79BB12D20

Test20DefNewGc.objInOldGen.refObj 被复制到 to_space

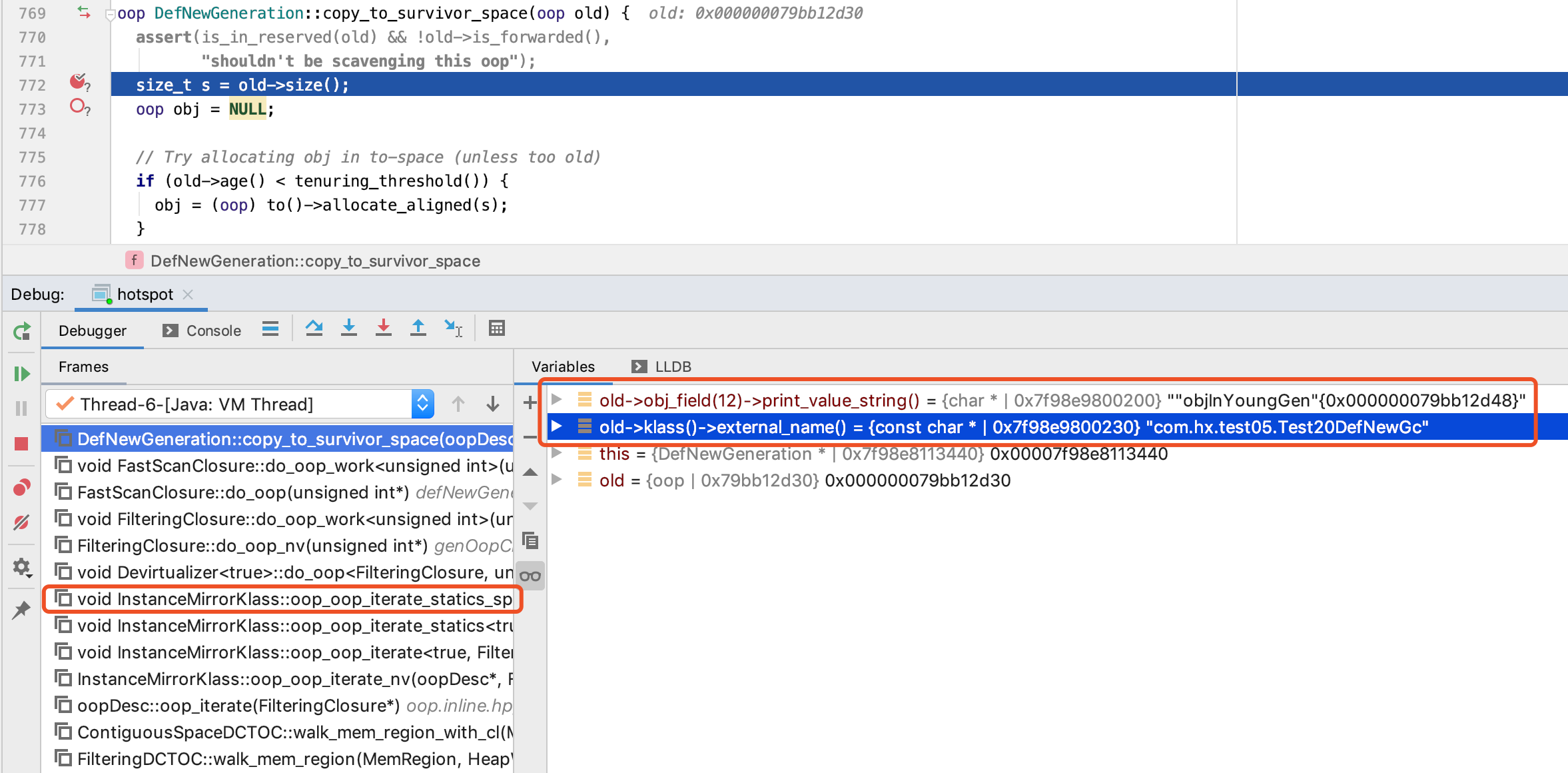

Test20DefNewGc.objInYoungGen

Test20DefNewGc.objInYoungGen 的引用来自于 Test20DefNewGc.class

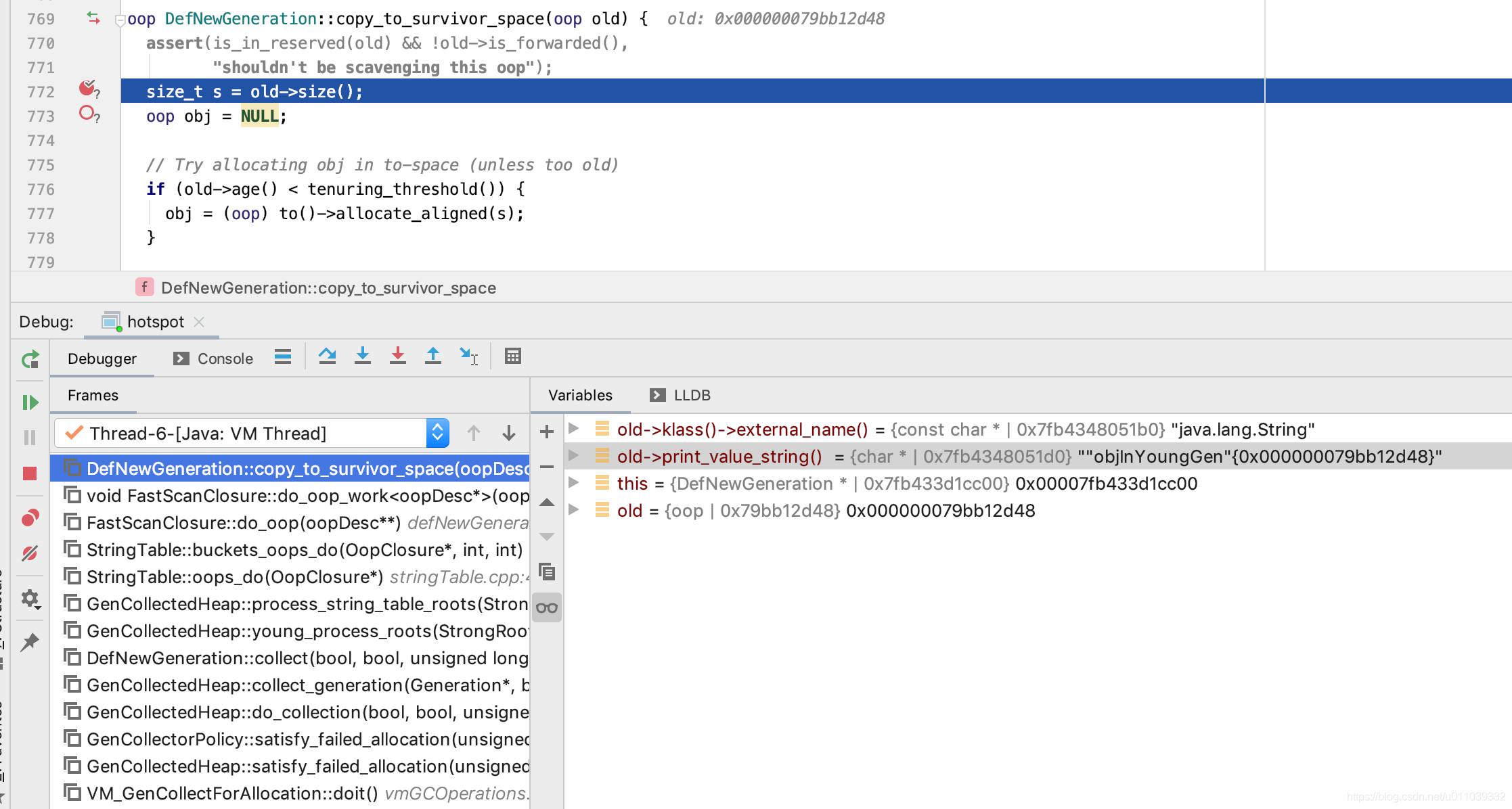

Test20DefNewGc.objInYoungGen.identStr 的引用来自于 StringTable, 遍历 Test20DefNewGc.objInYoungGen 的引用列表的时候, 发现 identStr 已经被复制到了 to space, 更新下引用就行

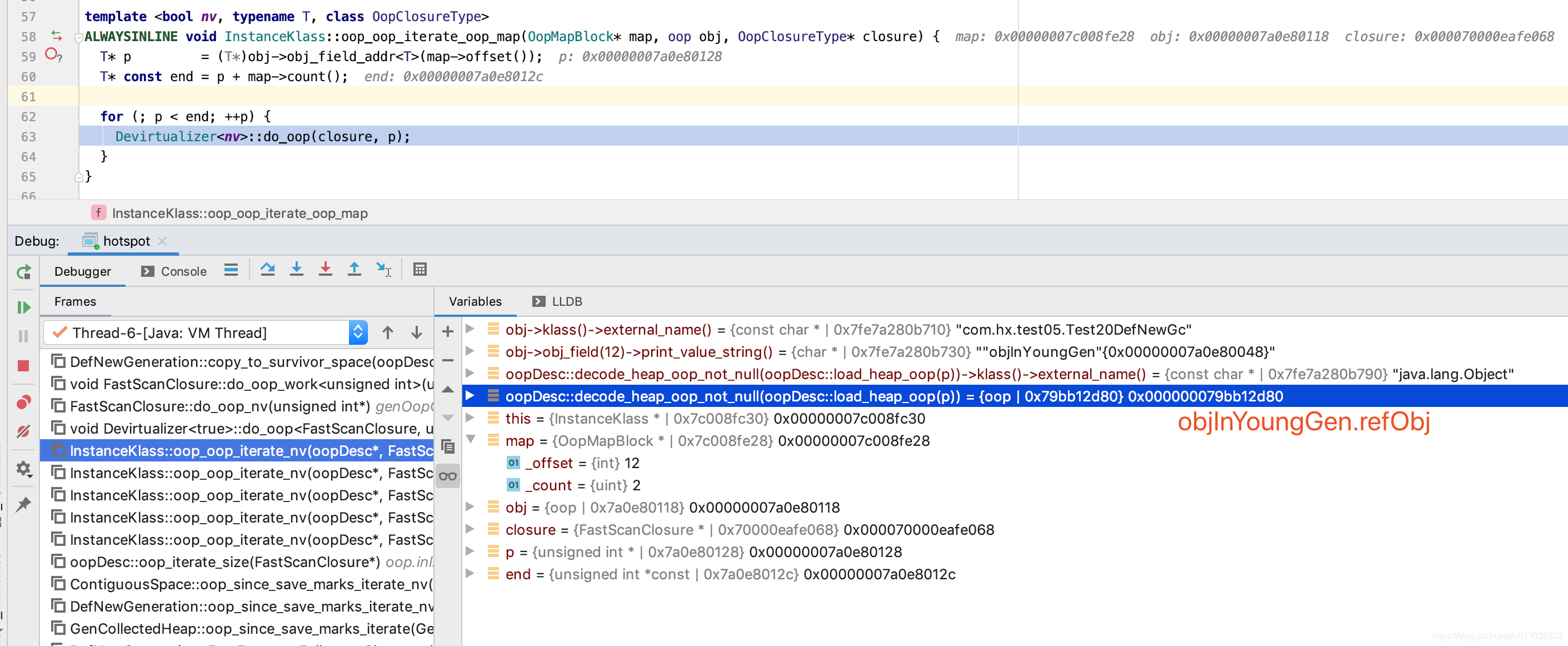

遍历 Test20DefNewGc.objInYoungGen 的引用列表的时候, 发现 identStr 已经被复制到了 to space, 更新下引用就行, 遍历到 Test20DefNewGc.objInYoungGen.refObj 的时候, 将 Test20DefNewGc.objInYoungGen.refObj 复制到 to space
