Cadence orcad 导出pdf，方便软件工程师或者其他人员查看，但是Cadence自带的导出pdf的办法不能同时导出书签目录，不利于查看，这片文章就是介绍怎么使用Cadence orcad 原理图导出带书签目录的pdf，这里以cadence16.6举例。

一：软件安装

1.PDFCreator（自带的Adobe PDF应该也可以）

        下载链接：PDFCreator: Download our free PDF converter here - pdfforge

2. Ghostsript

        下载链接：Ghostscript : Downloads

 需要安装上述两个软件，可以去官网下载，可以网上获取别人的资源，都可以，过程无所谓，结局是安装了就行。

二：cadence 配置

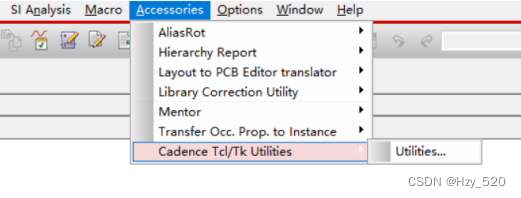

1.cadence工具栏> Accessories> cadence Tcl >Utilities...

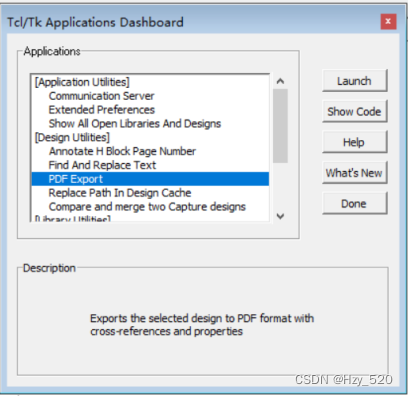

 2.PDF Export > Launch



3.前两行分别是输出源文件和输出后的pdf路径，默认会有，不需要修改。

        需要将Postscript Driver 修改为 PDFCreator（或者Adobe PDF）

        PS to PDF Converter 选择Ghostscript，下面的路径为其实际地址。



三：导出带目录的pdf

        在上述窗口，直接点击OK，然后稍等片刻即可。
