【AI模型学习】双流网络——更强大的网络设计

文章目录

- 一背景
- - 1.1 背景
  - 1.2 研究目标
- 二模型
- - 2.1 双流架构
  - 2.2 光流
- 三实验
- 四思考
- - 4.1 多流架构
  - 4.2 fusion策略
  - 4.3 fusion的early与late

先简单聊了双流网络最初在视频中的起源，之后把重点放在 “多流结构"和"fusion” 上。

一背景

1.1 背景

Two-Stream Convolutional Networks for Action Recognition in Videos
作者：Karen Simonyan & Andrew Zisserman（牛津 VGG）

在图像分类（ImageNet）中，CNN 已经大获成功，但视频是图像的“时序扩展”，有两个新问题：

挑战	说明
时空建模难	视频不仅有空间信息（每一帧的画面），还有时间信息（帧之间的运动）
计算复杂	直接对 3D 视频卷积计算代价极高（3D CNN 很重）
表征不足	如果只用单帧静态图做分类，会忽略动作的动态过程

1.2 研究目标

论文的目标是：
在不使用 3D 卷积或循环网络的前提下，设计一个高效的 CNN 框架，能够同时提取视频的：

空间外观特征（谁在做）
时间运动特征（动作怎么做）

核心思想：双流架构

作者提出将视频信息分为两类独立学习：

模块	输入	目标
Spatial Stream	RGB 静态图像	识别外观（场景、对象）
Temporal Stream	光流序列	捕捉动作的运动信息

两个网络分别独立训练
最后在 softmax 输出层融合（late fusion）

二模型

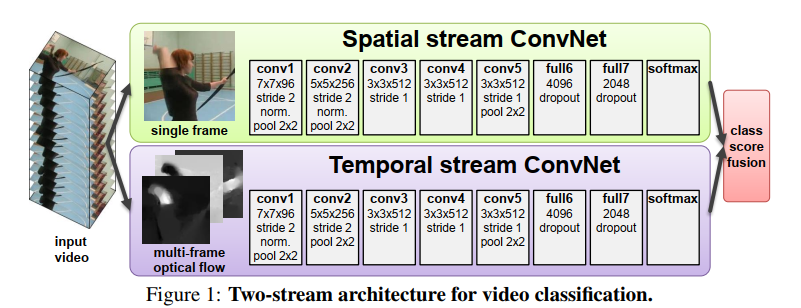

2.1 双流架构

在这里插入图片描述

一、Spatial Stream 输入

输入内容：

视频中单帧图像（RGB）
每个动作样本会从视频中抽取若干帧（random sampling）

Shape: (N, 3, 224, 224)
- N：batch size

二、Temporal Stream 输入

输入内容：

多帧之间的光流图（Optical Flow）
光流图反映的是像素在 x、y 方向上的位移量
对每帧计算 optical flow，作者用 堆叠光流帧 来表达时间信息

作者默认使用 10 帧的光流，x 与 y 两个方向：

10 帧 × 2 个方向（x, y）= 20 个通道

所以：

Shape: (N, 20, 224, 224)

2.2 光流

光流（Optical Flow）是什么？

定义：

光流是指：物体在运动时，图像上像素点的移动速度和方向，通常表现为连续两帧图像中每个像素点的位移。

假设一个人从左走到右；
我们拍了两张连续的视频帧（比如第 t 帧和第 t+1 帧）；
那么在这两帧之间，人身上的每个像素点都“移动”了一个位置；
光流就是把这种位移提取出来，形成一张“光流图”；
- x方向的速度图（水平移动）
- y方向的速度图（垂直移动）

(x方向位移图, y方向位移图)
⇒ 通道数 = 2

每个像素的 (x, y) 分量告诉你它的运动方向与幅度。

光流的计算方法

论文中使用了 TV-L1 算法，这是经典的光流计算方法（速度和鲁棒性折中）；
实际实现通常使用 OpenCV 的 cv2.calcOpticalFlowFarneback() 或 DeepFlow、RAFT 等现代方法。

在 Two-Stream 网络中的光流处理流程

具体来看 Temporal Stream 的数据预处理流程：

输入阶段：从视频 → 光流堆叠张量

取连续 T 帧视频图像
假设 T = 10
对每一对相邻帧计算光流
会得到 T-1 张光流图，每张包含：
- x方向：shape = (H, W)
- y方向：shape = (H, W)
将 x 和 y 的结果堆叠起来
得到 2 × (T-1) 通道的张量：
```
Shape: (2 × (T-1), H, W) ≈ (20, 224, 224)
```

视频帧序列:     F1   F2   F3  ... F10
               ↓    ↓    ↓       ↓
光流图计算:   Flow1 Flow2 ... Flow9
               ↓    ↓          ↓
通道堆叠：     [dx1, dy1, dx2, dy2, ..., dx9, dy9] → (20, H, W)

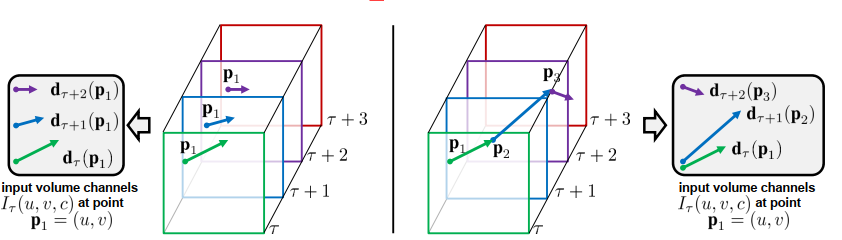

文章还讨论了两种获取光流的方法：
左边的是“刻舟求剑”法，右边的是“追踪”法。
不过在论文的模型中，最后“刻舟求剑”反而更好，作者也无法解释。
在这里插入图片描述

三实验

实验类型	方法 / 配置	数据集	Top-1 精度 (%)	备注说明
主实验	Spatial Stream (RGB 单帧)	UCF-101	73.0	使用 ImageNet 预训练 CNN
	Temporal Stream (光流序列)	UCF-101	81.0	输入为 10 帧光流 (20 通道)
	Two-Stream Fusion	UCF-101	88.0	空间 + 时间流 softmax 输出平均融合
	Spatial Stream	HMDB-51	40.5	-
	Temporal Stream	HMDB-51	54.6	-
	Two-Stream Fusion	HMDB-51	59.4	-
主对比	Improved Dense Trajectories (IDT)	UCF-101	85.9	手工特征方法
	Improved Dense Trajectories (IDT)	HMDB-51	57.2	-
消融实验	Temporal 流输入帧数 = 5	UCF-101	~78.0	光流帧少，时序建模不足
	Temporal 流输入帧数 = 10	UCF-101	81.0	默认使用配置
	Temporal 流输入帧数 = 20	UCF-101	~82.3	提升有限，开销更大
	SVM Late Fusion	UCF-101	≈88.0	与 softmax 融合相当，复杂度高
	Softmax Averaging Fusion	UCF-101	88.0	简洁有效，推荐使用

时间流 > 空间流：光流序列对于动作识别贡献更大；
融合优于单流：融合后显著提升识别性能；
堆叠帧数的 tradeoff：10 帧是精度与效率的较好平衡；
融合策略：softmax 平均足够好，不必上复杂 SVM；
对比 IDT：Two-Stream 模型在精度上成功超越传统特征。

四思考

4.1 多流架构

“多流架构不是模型结构，而是一种视野和思维方式。”
它鼓励从任务本质中挖掘“不同视角”，然后用网络结构显式表达它们。

“多流架构（Multi-Stream Architecture）”的通用思想不仅适用于视频动作识别，在很多任务中都可以迁移这种结构设计思想

核心理念：不同模态/视角/尺度的信息，各自建模，再融合

视频理解（动作识别 / 视频问答）

Two-Stream → RGB + Optical Flow
SlowFast → 快帧流 + 慢帧流（建模短期 vs 长期动态）

NLP 多源信息融合

多语言嵌入流（BERT + 翻译结果）
Query/Document 双流（Dense Retrieval）

生物信息学

序列流（FASTA）+ 结构流（PDB）+ 图拓扑流（Graph）
蛋白质中可以分别建模残基特征 vs 二级结构 vs 相互作用图谱

图像识别 / 细粒度分类

原图流 + 注意力放大图流（如 Bilinear CNN）
多尺度输入（如 FPN）

为什么有效？

机制	好处
解耦学习	每种信息流都可以专注于某种特征维度
表征增强	比单一路径更强，互补增强鲁棒性
易于融合	可以在特征级或决策级灵活组合
并行训练	多流结构天然适配分布式/并行计算

4.2 fusion策略

聊聊 Fusion 模型设计 ——多流网络的灵魂部分

一 特征级融合（Feature-Level Fusion）
将不同流提取的特征表示向量在隐空间中合并，生成一个更具表达力的 joint representation。

直接拼接（Concatenation）
```
fused = torch.cat([f_seq, f_phys, f_struct], dim=-1)
```
- 优点：操作简单，保留全部特征
- 缺点：维度急剧升高，可能冗余或造成过拟合
加权求和（Fixed or Learnable Weights）
```
fused = α*f_seq + β*f_phys + γ*f_struct
```
- α, β, γ 可为超参数或可训练变量
- 更轻量，也利于后续网络收敛

注意力融合（Attention Fusion）

# 跨模态 attention 融合多个分支输出
w_i = softmax(W_q · tanh(W_k f_i))   # 生成每个分支的 attention 权重
fused = Σ w_i * f_i

动态融合不同“模态”的重要性
可以引入 transformer-style 多头注意力

二加权融合（Weighted Fusion）
每条信息流不仅提取自己的特征，还由模型学习一个权重 来衡量其“重要性”，用于加权组合。

Gating Network
```
gate = sigmoid(W · [f_seq, f_phys, f_struct])
fused = gate ⊙ f_seq + (1 - gate) ⊙ f_phys
```
- 类似于 GRU 的门控机制
- 可以设计为 scalar 或 vector 权重（每个通道或维度）

Modal Attention

给不同“模态”分配注意力权重
通常以 transformer 为骨干：

query = f_seq  # 当前主导模态
keys = [f_phys, f_struct]
values = [f_phys, f_struct]
attn = softmax(query · keyᵀ)
fused = query + attn · values

三 决策级融合（Decision-Level Fusion）
每个子网络（分支）独立产生一个预测输出，然后在“输出阶段”融合多个决策。

平均法（Averaging）
```
pred = (pred_seq + pred_phys + pred_struct) / 3
```
- 简单稳定，适合 soft target 情况（如 sigmoid 输出）
投票法（Voting）
- 用于 hard prediction（如 argmax 输出）
- 多数投票法：
```
vote = mode([argmax(p1), argmax(p2), argmax(p3)])
```
Meta-classifier（堆叠融合）
- 用一个新的 MLP 学习如何根据多个分支输出组合最终预测：
```
meta_input = [pred1, pred2, pred3]
meta_out = MLP(meta_input)
```

如何选择？

对比维度	特征级融合（Feature Fusion）	加权融合（Weighted Fusion）	决策级融合（Decision Fusion）
原理	拼接所有模态特征	学习每个模态的重要性再融合	每个模态独立输出结果，后期组合
输入要求	特征 shape 可以对齐	各流要能共享语义空间	各流可以完全异构
模型结构	单一模型结构接入多个特征	有 Attention / Gating 模块	每条流都是独立模型
表达能力	高	最高（信息选择+建模）	中（主要靠“投票”或 stack 学习）
实现复杂度	低	中高（需加权机制）	高（多模型集成 + output 决策）
性能表现	较好	较优	稳定，提升有限
适用场景	多个低维或结构相似的特征	多模态融合，特征异质性中等偏高	模态完全不同，或者训练时难以对齐

1. 特征级融合：最常用，适合“半模态差异”

使用条件：
- 每条流提取的是中间向量（embedding、特征向量）
- 模态不完全不同（如：序列和理化、结构向量）
应用：
- 肽链序列嵌入 + PseAAC + PSSM → 拼接送入 MLP/CNN
- 图结构向量 + CNN 特征拼接 → 送入 Transformer

2. 加权融合：信息噪声多、流重要性差异大时用！

使用条件：
- 某些模态“好坏不一”，例如预测 contact map 有噪声
- 想“让模型自己决定”谁重要

应用：
- 序列流 vs 图结构流中自动识别信任度
- 多种生物特征拼接后加权（蛋白结构有时预测不准）

3. 决策级融合：结构完全不同 or 模型已训练好

使用条件：
- 流之间完全异构，不能 early 或 mid fusion
- 模型已经训练好，后面想“ensemble 提升”

应用：
- CNN 模型 vs GNN 模型，投票融合
- 多个独立网络：序列预测 + 结构预测 + 文本（文献）预测，最终结果由“多数模型决定”

4.3 fusion的early与late

然后是early fusion 和 late fusion的对比和介绍：

定义与基本区别

类型	定义
Early Fusion	多个模态/特征在输入阶段或浅层特征即融合，模型整体作为一个网络处理
Late Fusion	各个模态/特征独立编码（不同网络或分支），在深层语义或输出阶段融合

对比：

对比点	Early Fusion	Late Fusion
融合位置	输入前 or 第1~2层	特征层、中间层或决策层
表达能力	低~中	高（每模态单独学习）
实现难度	简单，维度统一即可	较复杂，需要设计多分支、统一维度
模态干扰风险	高（不同模态混合过早）	低（先独立再融合）
信息保留	容易丢失语义，需 careful tuning	每个模态语义表达充分
计算开销	通常更低	多个网络并行，计算量大
适用场景	模态差异小，如多组蛋白理化特征	模态差异大，如序列+结构+图
