01 | 引 言

在上一篇小记中，讲述使用Cadence创建原理图工程和元件库；

本篇小记主要讲述如何制作常用的库元件，如电阻、二极管，IC器件，以及元件的放置；

上期参考文章：

《Cadence学习笔记之---原理图工程、元件库创建》；

---

02 | 环境描述

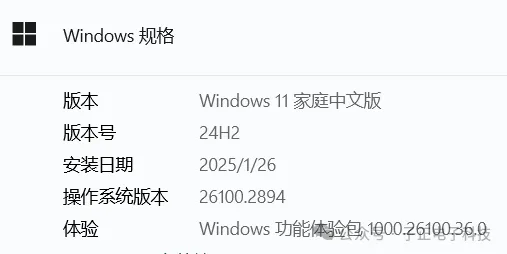

操作系统：Win 11；

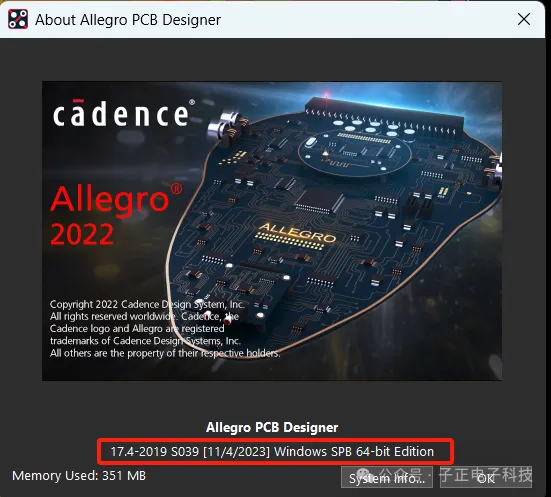

软件版本：Allegro Cadence 17.4 (备注：已打补丁)；

软件配置：默认设置； (备注：无安装任何插件)；

---

03 | 工具介绍

画线的工具；

在制作库元件之前，先简单的了解一下相关的工具；

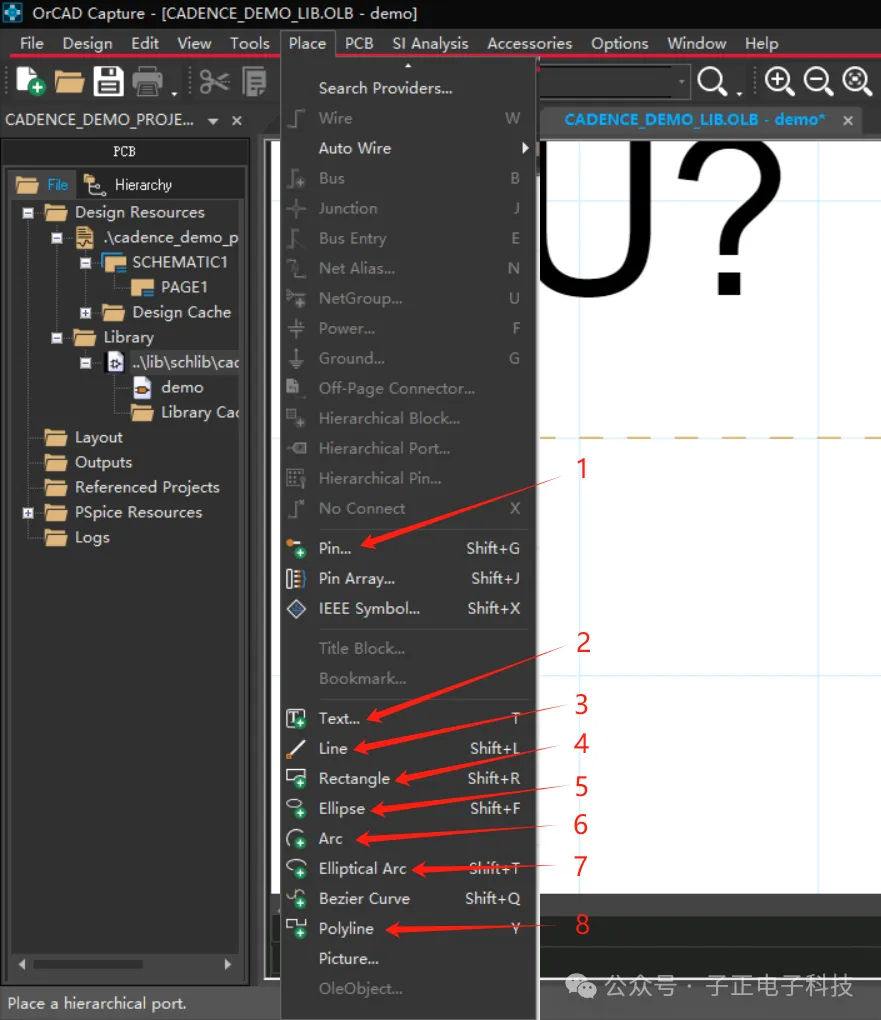

打开工具栏中的 Place 选项卡；

<1>、放置元件的电气引脚;

<2>、添加文本；

<3>、画直线；

<4>、画矩形；

<5>、画椭圆；(也用来画圆)

<6>、画圆弧；

<7>、画椭圆弧；

<8>、画多线段；(用来画多边形)

利用介绍的这8种工具，基本可以制作我们需要的全部元件。

不难理解，从原理图的角度出发，所有的元件都是由电气引脚、线、圆或圆弧组成。

---

04 | 无源器件的制作

以电阻为例，先制作一个电阻；

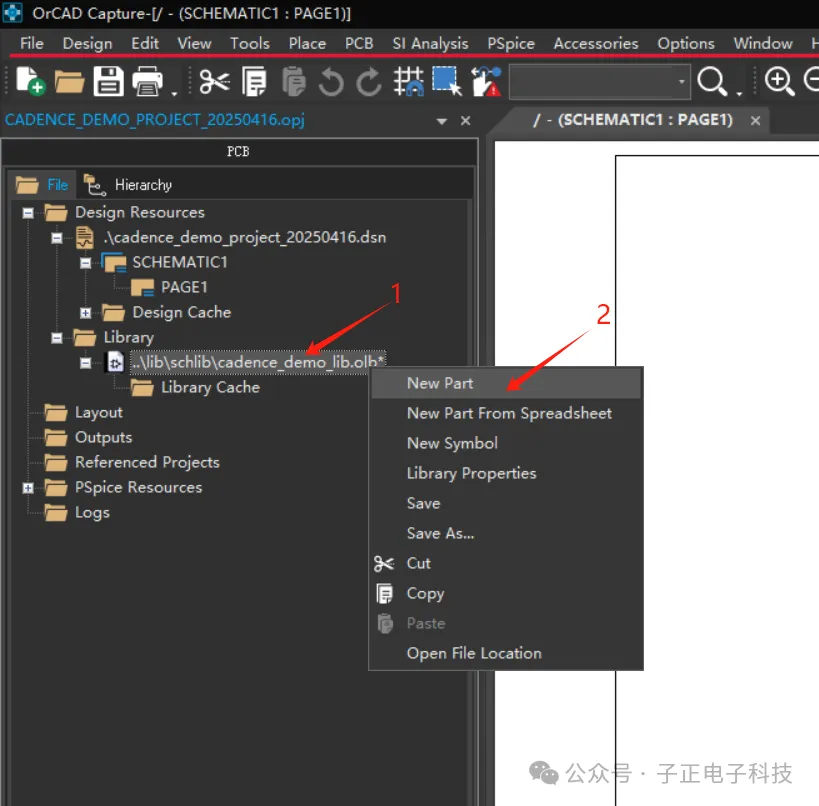

<1>、右键已建好的lib库;

<2>、选择创建新元件；

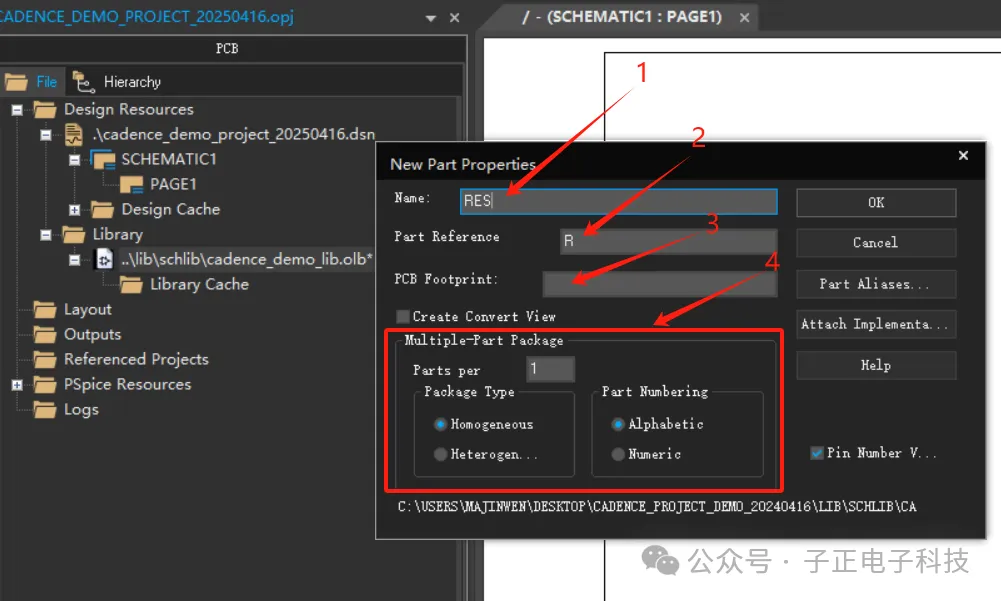

<1>、设置新建元件的名称；(这里取名RES代表电阻)

<2>、设置元件引用前缀；(在原理图上的体现就是R1、R2、R*)

<3>、设置元件的封装；(如R0805，也可以先不设置，待原理图定型后再设置)

<4>、这里是针对多组件的元件；(如拥有四组通道的运放IC，可以画出四个组件)

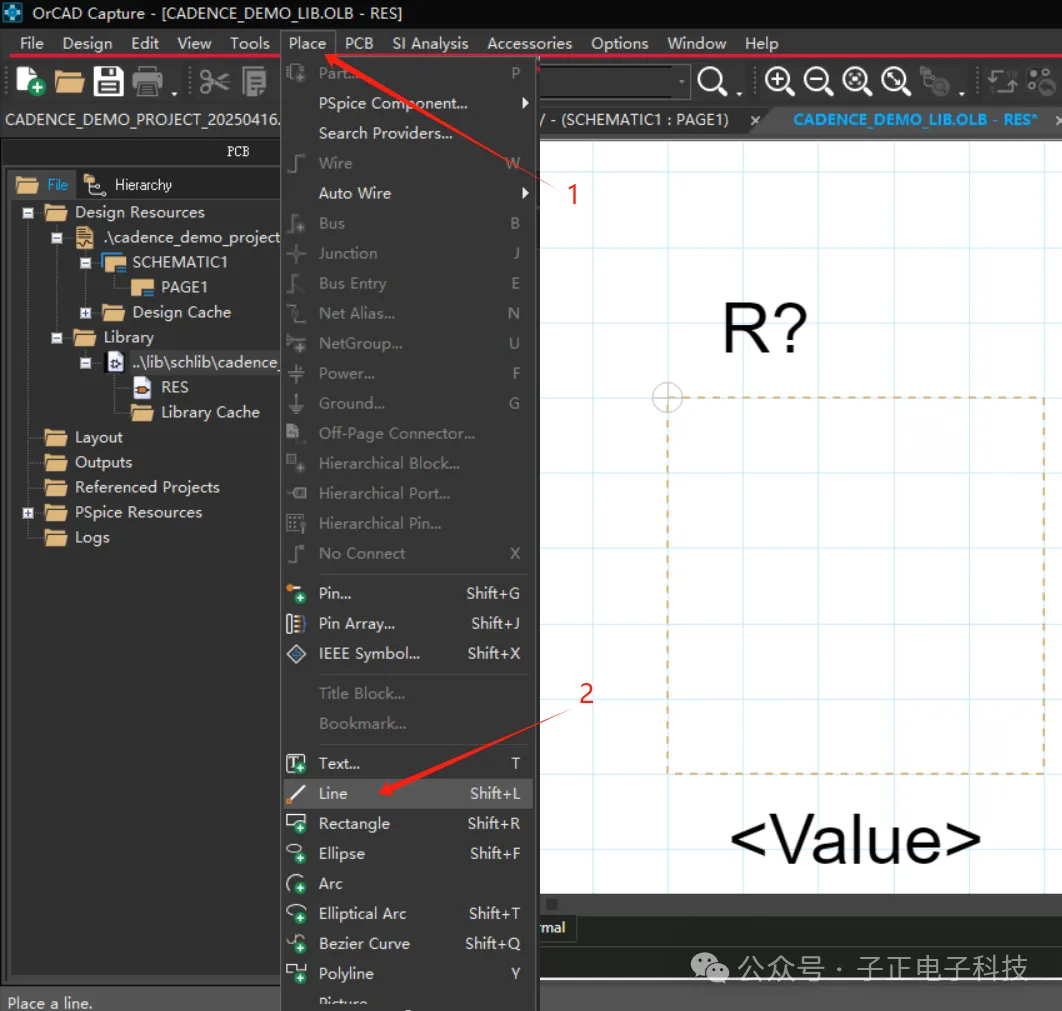

<1><2>、选择画线工具；

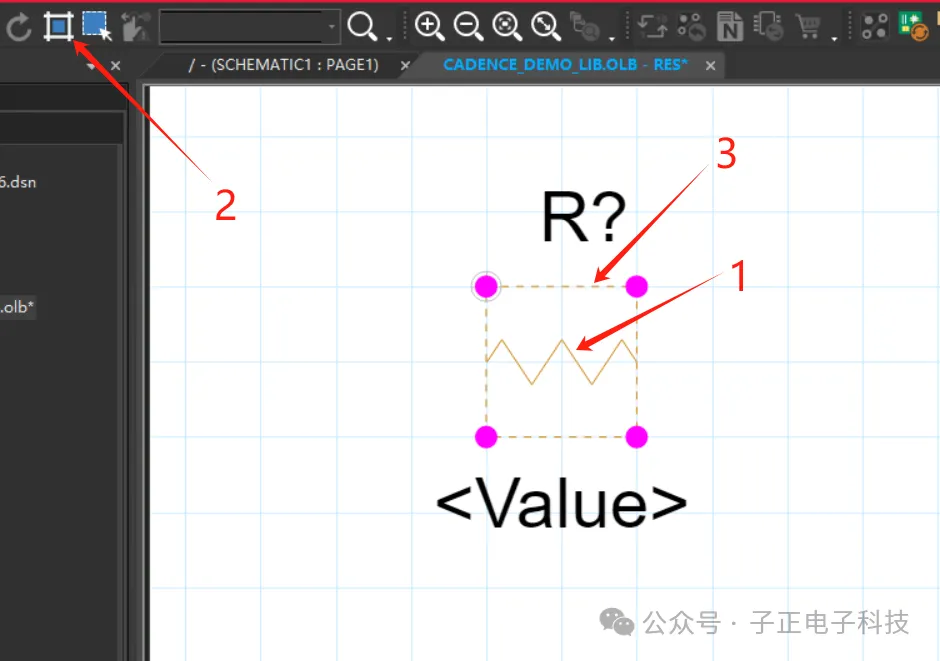

<1>、使用画线工具画出电阻的基本样式；

<2>、在画斜角45°时可以关闭格栅吸附；

<3>、点击元件外框缩放到合适范围；

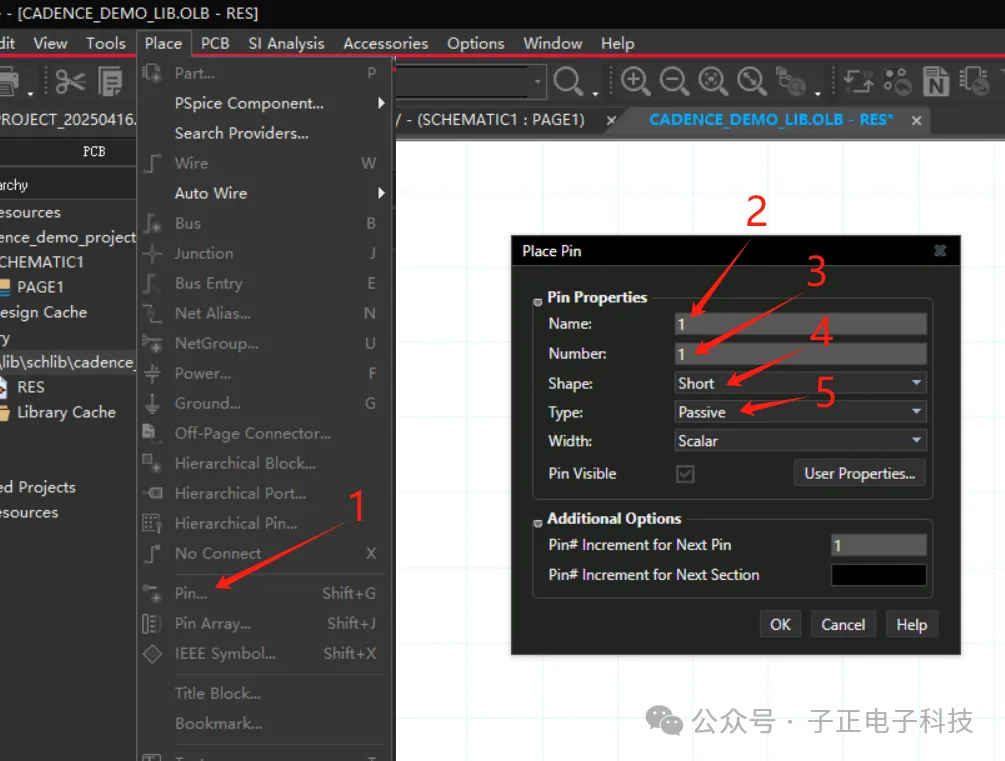

<1>、选择放置引脚；

<2>、设置引脚的名称；(引脚名称一定要与Datasheet手册一致)

<3>、设置引脚号；(引脚号一定要与Datasheet手册一致)

<4>、选择放置引脚的样式；(为节省空间，可以用Short类型)

<5>、设置引脚类型；(如果只是画原理图，可以都设置为Passive)

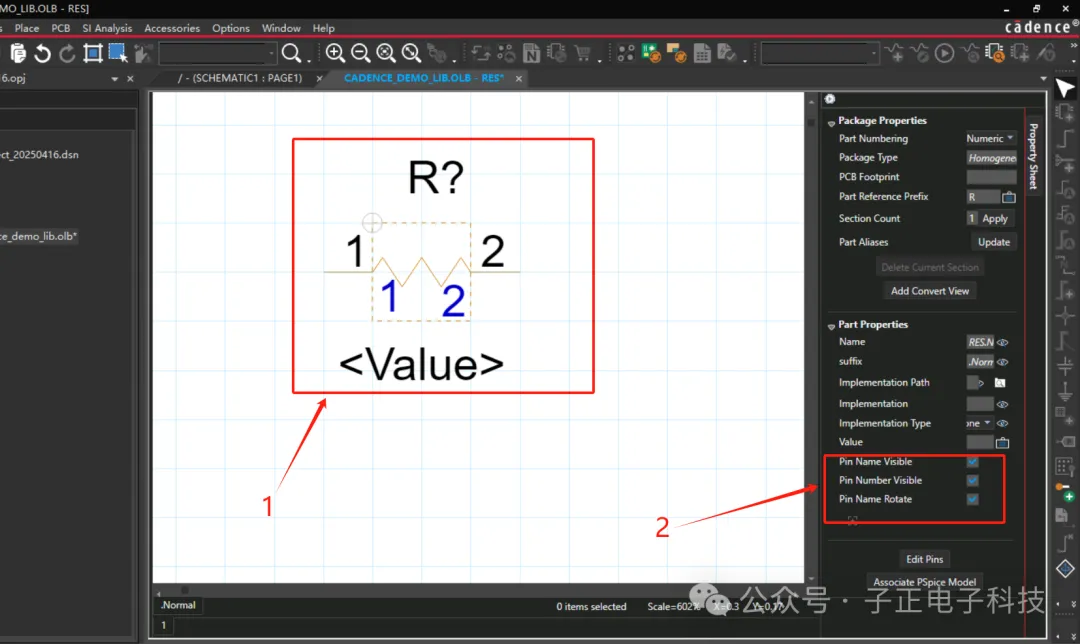

<1>、这是电阻创建好的样子；

<2>、可以选择设置引脚号、引脚名称不显示；

参数全部设置完成后，点击保存，关闭窗口，即电阻创建完成。

再按照电阻的创建步骤，新建一个二极管；

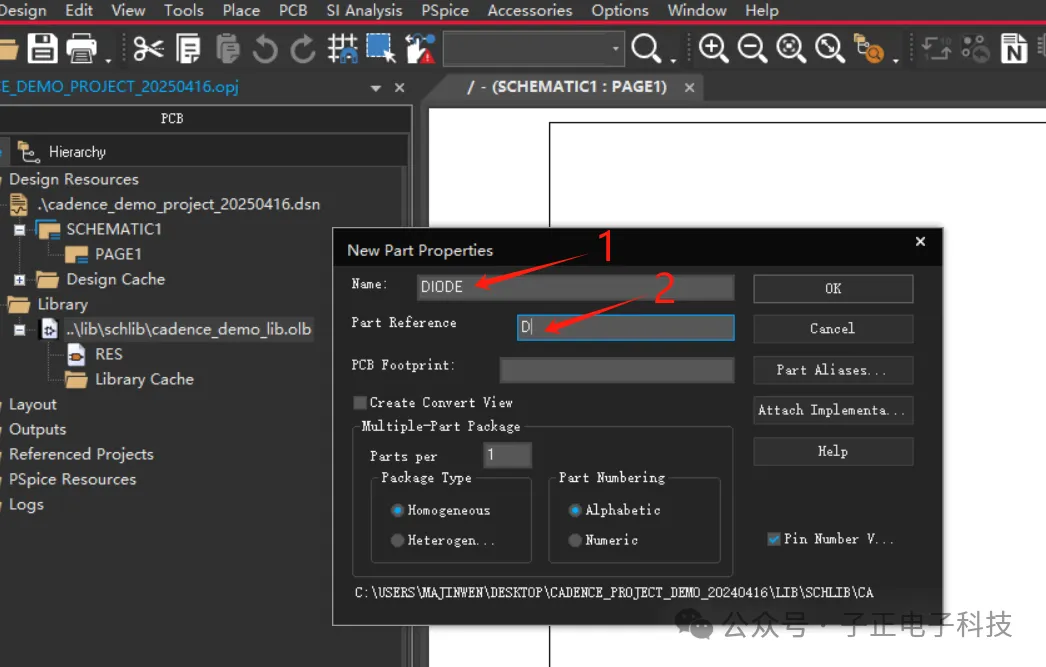

<1>、设置二极管名称；

<2>、这是二极管标号前缀D；

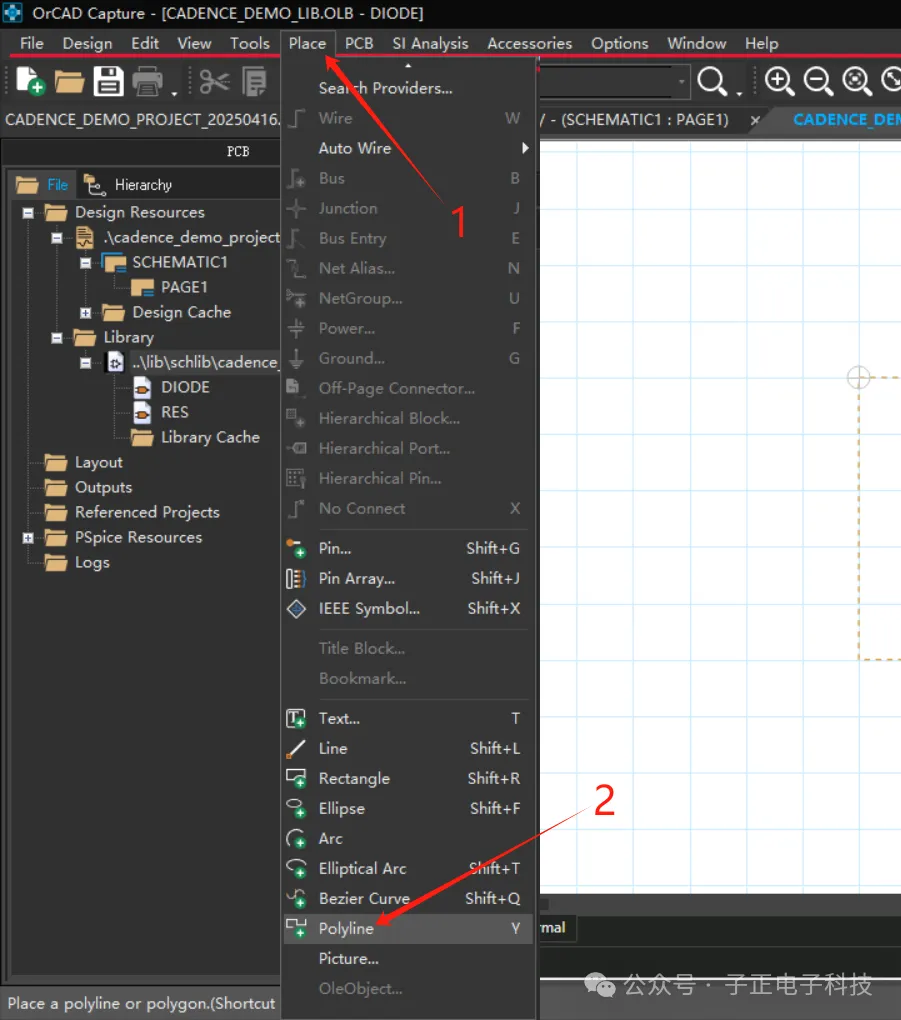

<1><2>、选择画多线段工具；

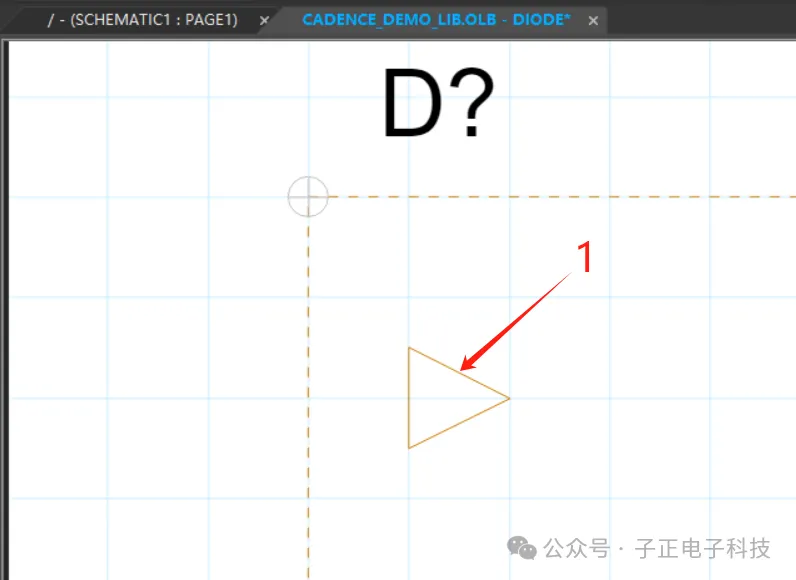

<1>、在画这种45°或其它角度的斜线时，需要按着 Shift键；

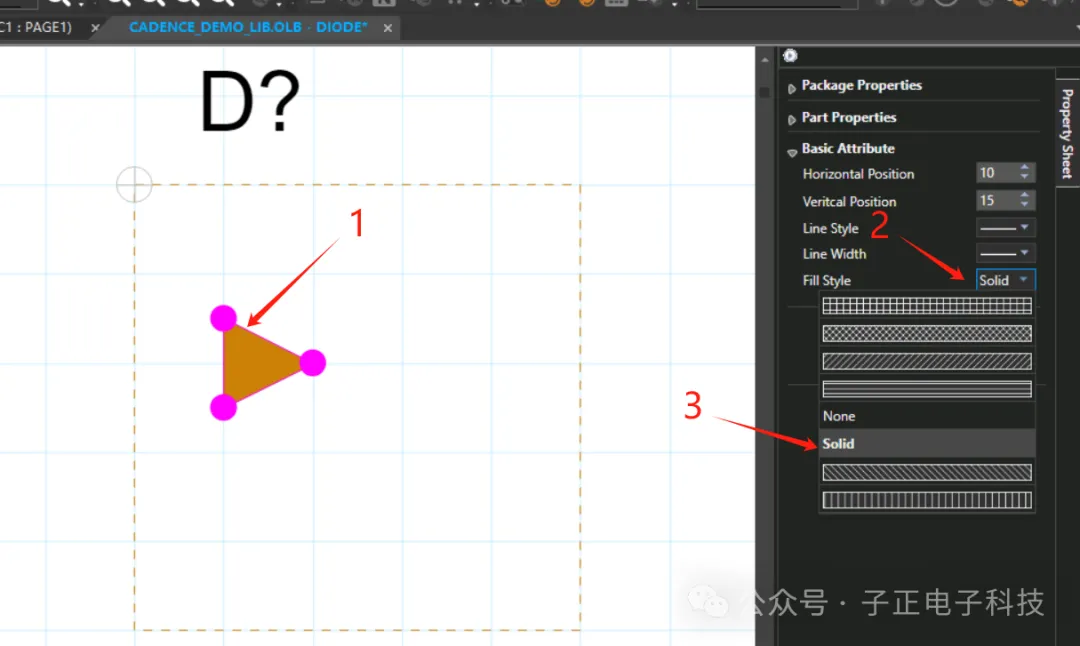

<1>、点击画好的三角形外框；

<2>、设置填充类型；

<3>、设置为实心填充；(Solid表示实心填充)

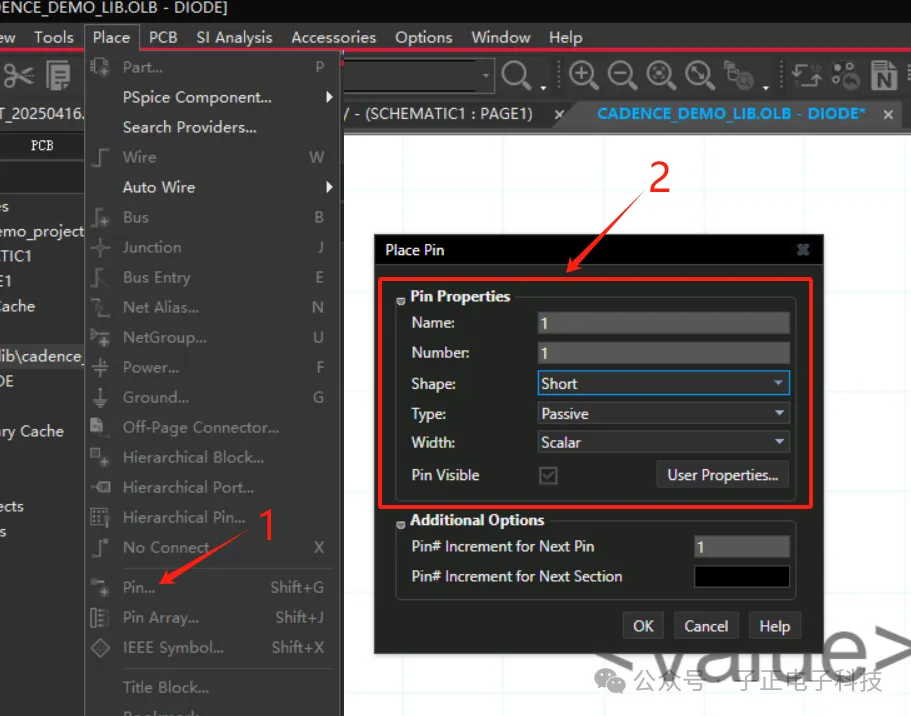

<1>、选择放置引脚；

<2>、(参考电阻制作中的引脚参数说明)设置引脚参数；

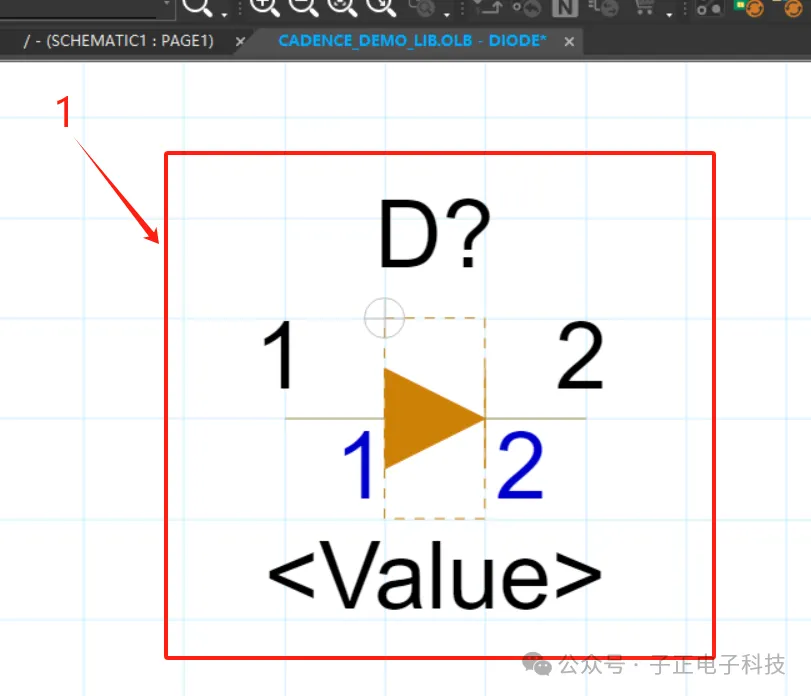

<1>、这是二极管最终创建好的样子；

在所有的参数都设置完成后，点击保存，关闭窗口，即二极管创建完成。

---

05 | IC芯片制作

以IC芯片CA-IF4820HS为例，这个芯片是一颗国产的RS-485芯片；

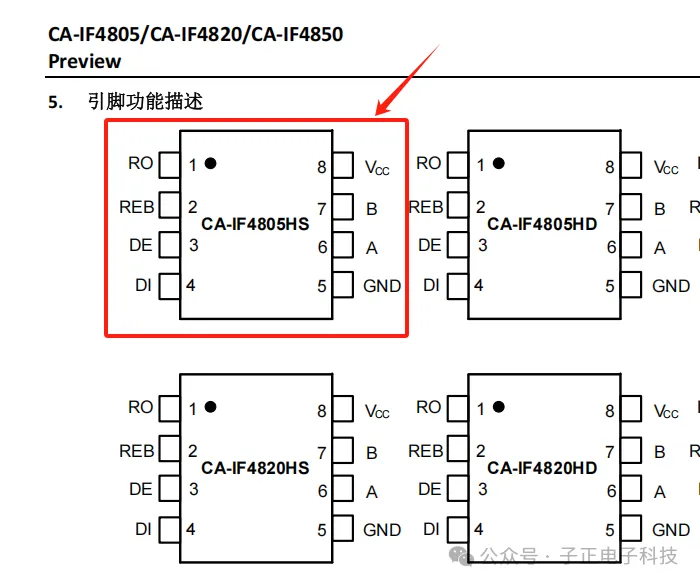

查看Datasheet数据手册中，对引脚的描述：

获取IC的引脚序号、功能信息后，开始进行IC元件制作；

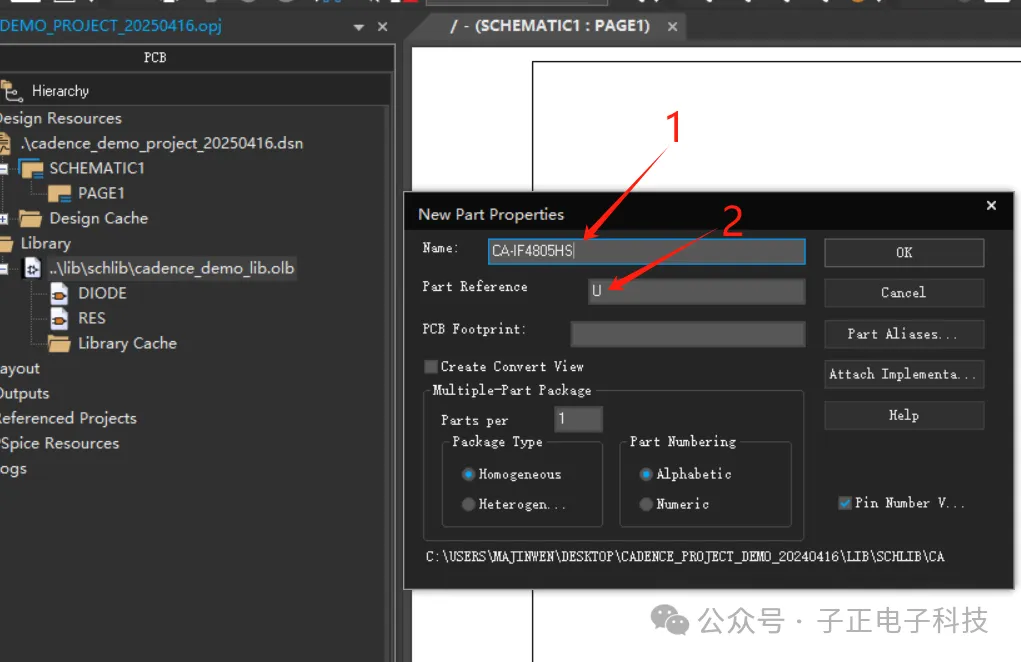

<1>、(参照电阻制作中的新建步骤)新建IC元件，命名为CA-IF4820HS；

<2>、设置IC引用标号前缀为U;

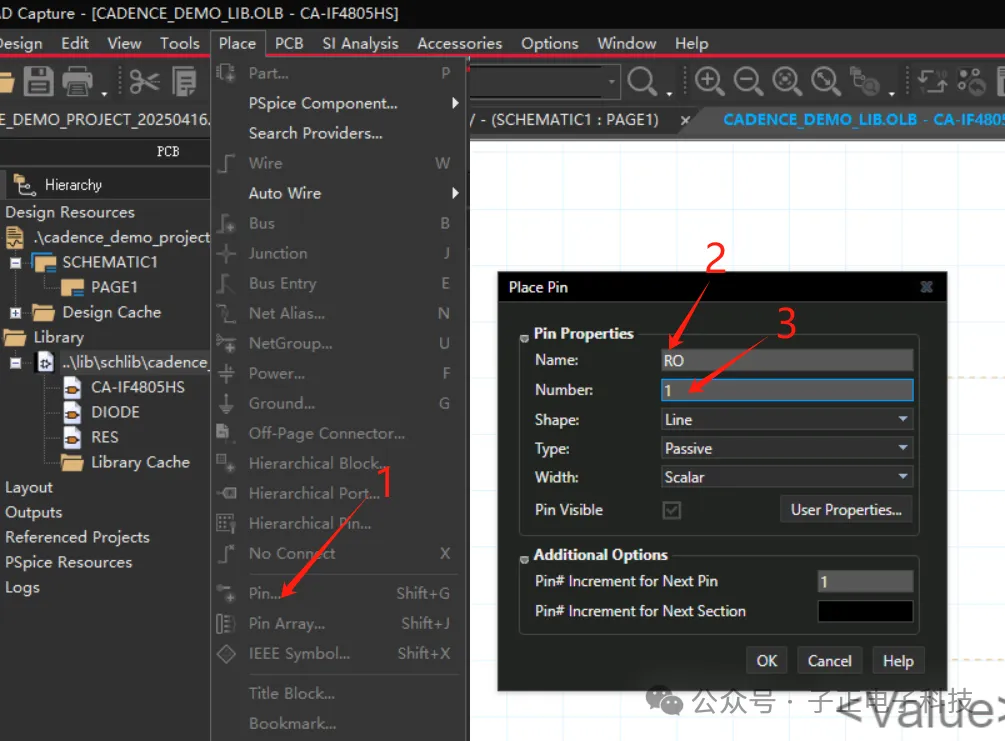

<1>、选择放置引脚；

<2><3>、设置引脚的名称和引脚号；

按照这个操作步骤，依次放置所有引脚；

<1>、按照顺序放置好所有的引脚后的样子，同时将值修改为IC的名称；

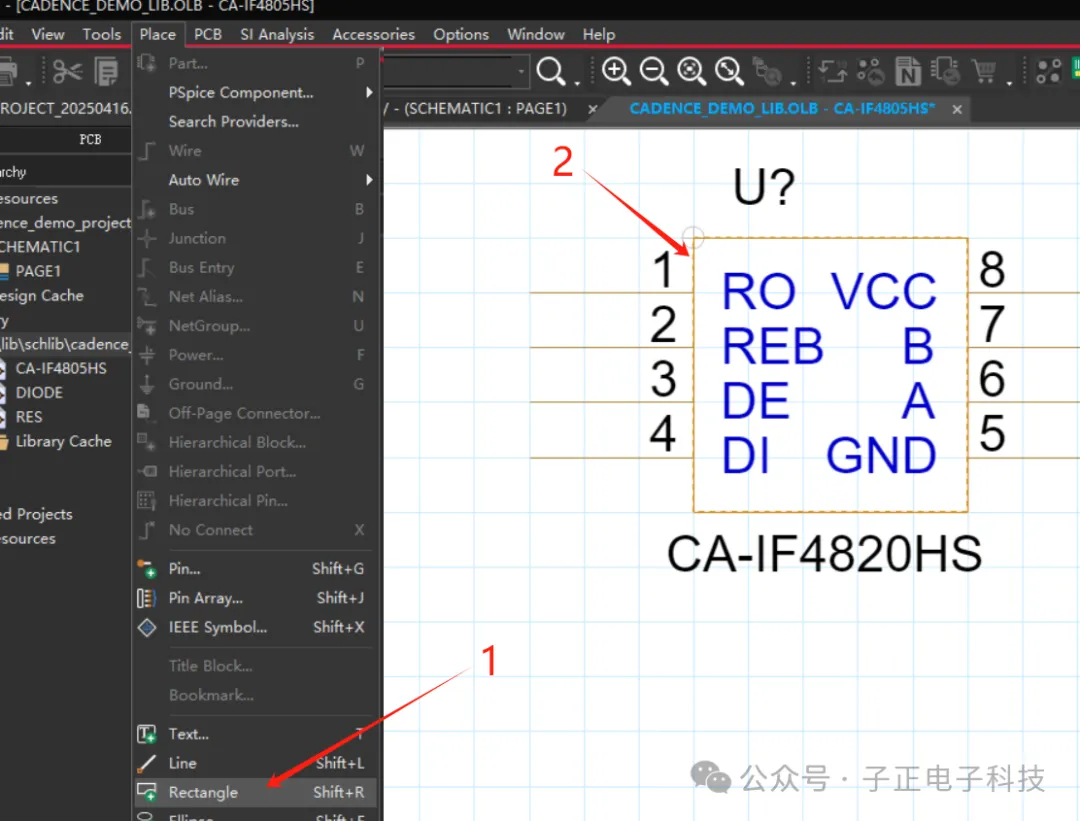

<1>、选择画矩形工具；

<2>、沿着IC元件范围虚线画出元件的外框；

注意：此项非必需，可以按照自己的偏好选择要不要画标记；

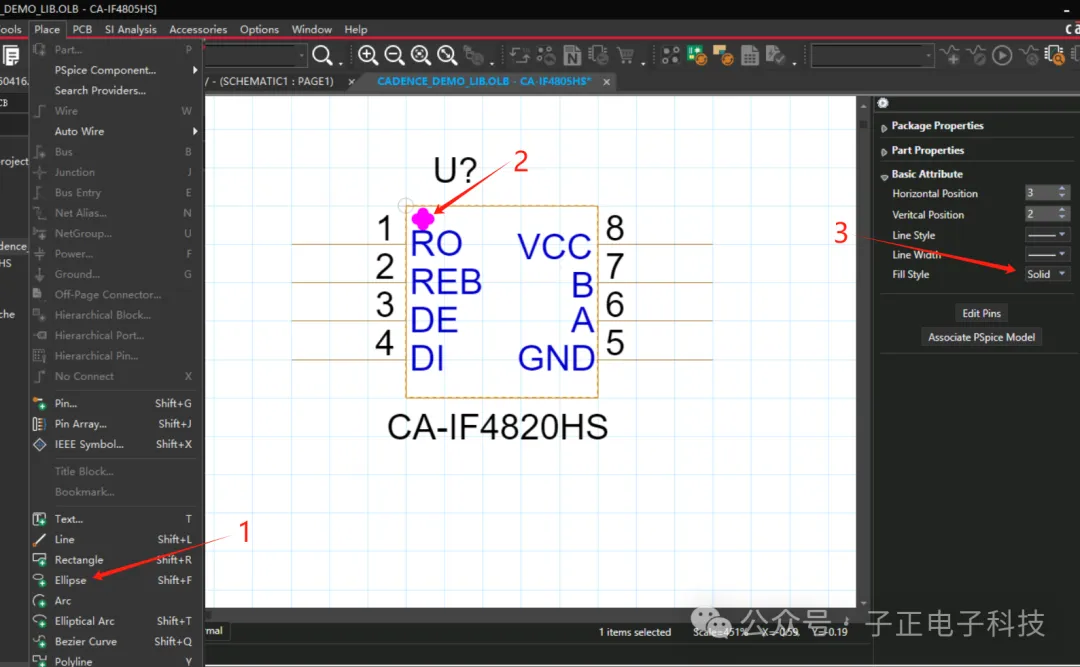

<1>、选择画圆工具；

<2>、按照Datasheet手册中的样式画出标记；

<3>、将标记选择为实心填充；

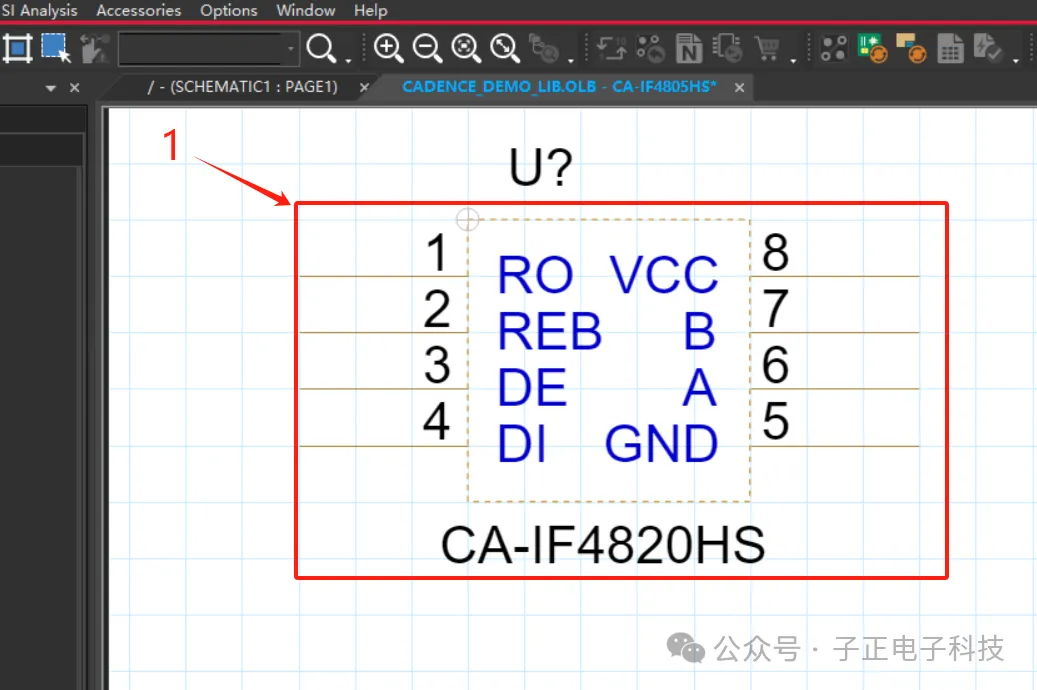

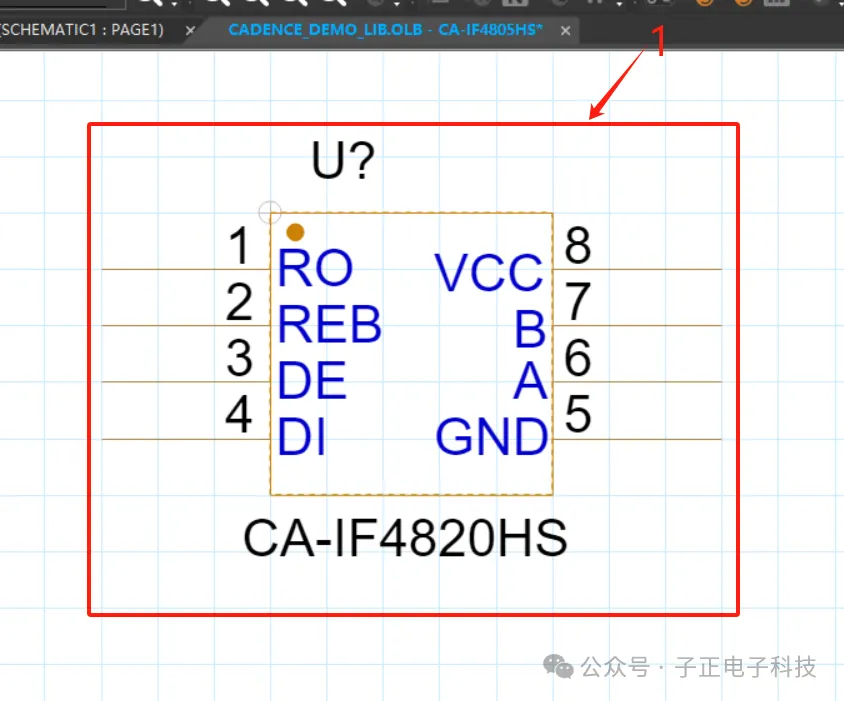

<1>、这是IC芯片最终画好的样子，外观和引脚样式可以根据自己的偏好进行微调，建议最好与Datasheet手册保持一致；

到此，选择保存，并关闭窗口，则IC制作完成，这里只是示例，但其它所有IC都可以按照此步骤进行制作。

---

06 | 放置元件

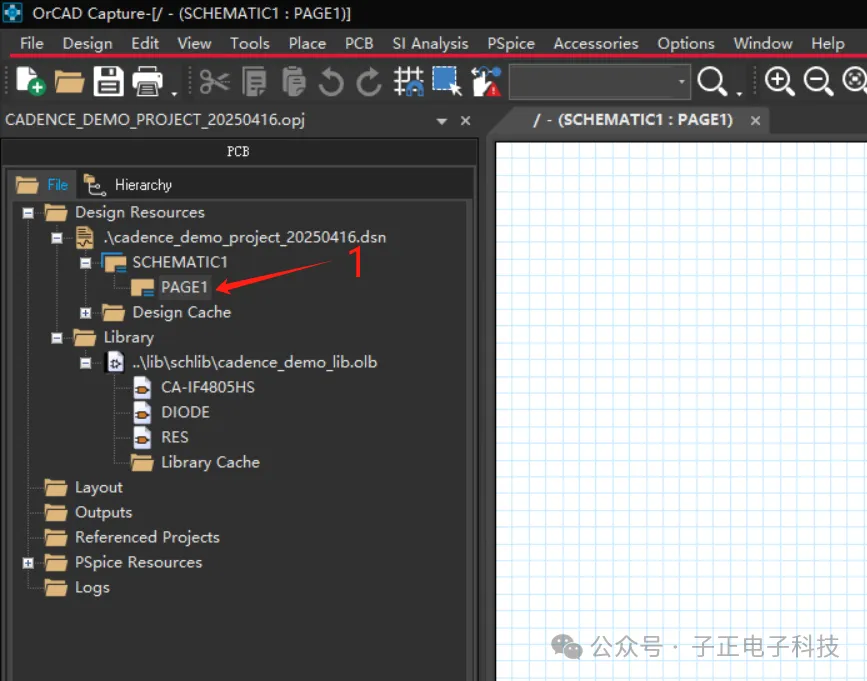

<1>、打开原理图工程中的原理图页；

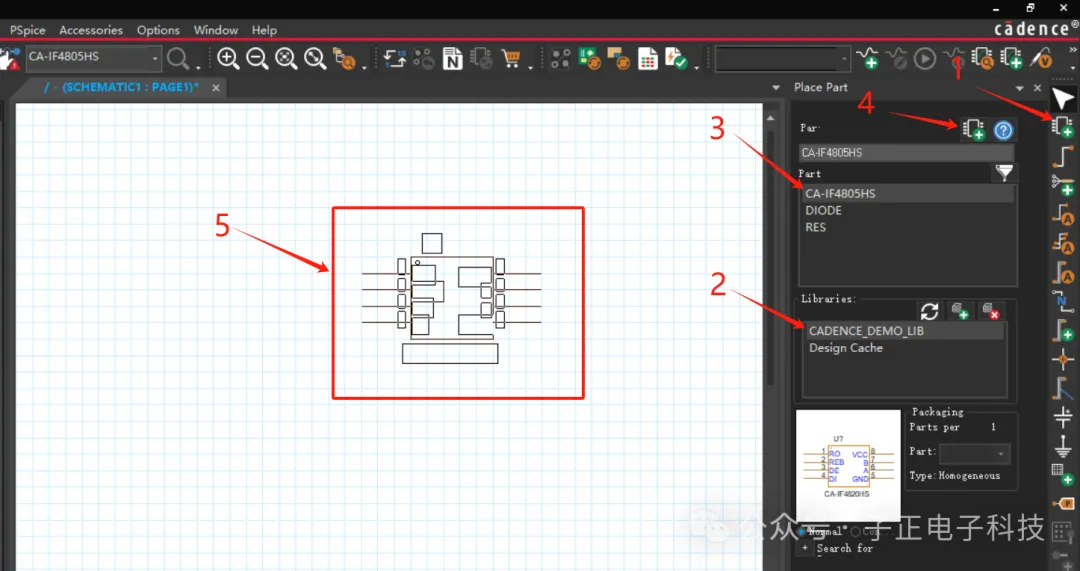

<1>、点击元件放置工具，打开元件放置窗口；

<2>、选择我们创建的元件库；

<3>、选择想要放置的元件，这里可以看的我们刚刚创建的元件；

<4>、点击放置；

<5>、元件会挂在鼠标光标上，选择合适的位置放置；

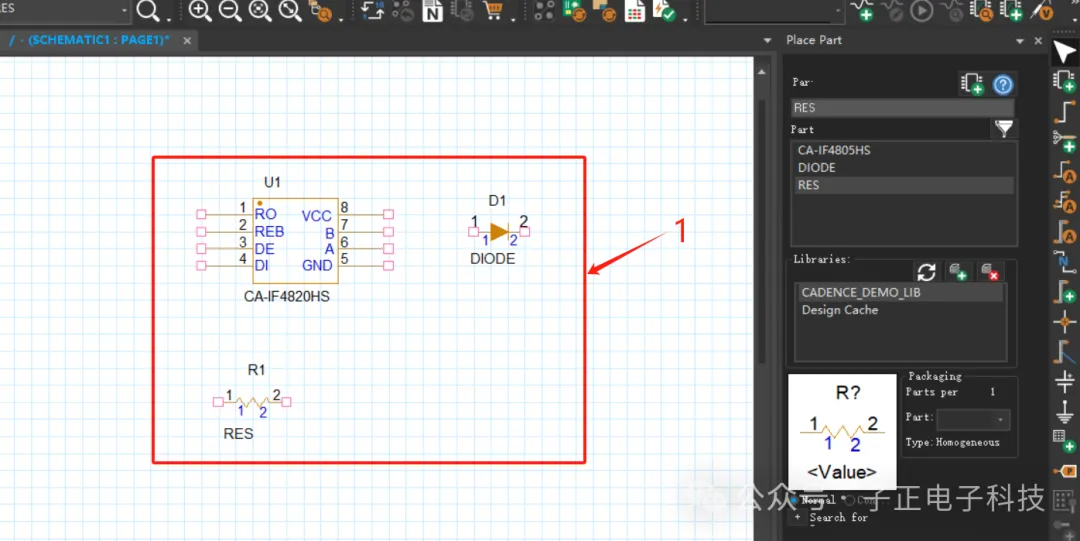

<1>、按照上述步骤放置好元件的样子；元件的标号、数值我们可以自行修改；

---

07 | 结 语

至此，库元件的制作已经全部讲述完；

虽然只是列举了三个元件的制作过程，但其它元件流程皆可按照这个步骤制作。

要注意的是，制作过程中的操作步骤并不是严格的，意思是，可以先画轮廓，再放置引脚；也可以先放引脚再画轮廓。
