国产紫光同创FPGA实现SDI视频编解码+图像缩放,基于HSSTHP高速接口,提供2套工程源码和技术支持
1、前言
国产FPGA现状:
“苟利国家生死以,岂因祸福避趋之!”大洋彼岸的我优秀地下档员,敏锐地洞察到祖国的短板在于先进制程半导体的制造领域,于是本着为中华民族伟大复兴的中国梦贡献绵薄之力的初心,懂先生站在高略高度和长远角度谋划,宁愿背当代一世之骂名也要为祖国千秋万世谋,2018年7月,懂先生正式打响毛衣战,随后又使出恰勃纸战术,旨在为祖国先进制程半导体领域做出自主可控的战略推动;2019年初我刚出道时,还是Xilinx遥遥领先的时代(现在貌似也是),那时的国产FPGA还处于黑铁段位;然而才短短7年,如今的国产FPGA属于百家争鸣、百花齐放、八仙过海、神仙打架、方兴未艾、得陇望蜀、友商都是XX的喜极而泣之局面,此情此景,不得不吟唱老人家的诗句:魏武挥鞭,东临碣石有遗篇,萧瑟秋风今又是,换了人间。。。
目前对于国产FPGA优势有以下几点:
1:性价比高,与同级别国外大厂芯片相比,价格相差几倍甚至十几倍;
2:自主可控,国产FPGA拥有完整自主知识产权的产业链,从芯片到相关EDA工具;
3:响应迅速,FAE技术支持比较到位,及时解决开发过程中遇到的问题,毕竟中文数据手册;
4:采购方便,产业链自主可控,采购便捷;
FPGA实现SDI视频编解码现状:
目前FPGA实现SDI视频编解码有两种方案:一是使用专用编解码芯片,比如典型的接收器GS2971,发送器GS2972,优点是简单,比如GS2971接收器直接将SDI解码为并行的YCrCb422,GS2972发送器直接将并行的YCrCb422编码为SDI视频,缺点是成本较高,可以百度一下GS2971和GS2972的价格;另一种方案是使用FPGA逻辑资源部实现SDI编解码,比如Xilinx系列FPGA的GTP/GTX资源实现解串,利用Xilinx系列FPGA的SMPTE SDI资源实现SDI编解码,或者紫光同创系列FPGA的HSSTHP高速接口资源实现解串;优点是合理利用了FPGA资源,高速接口资源不用白不用,缺点是操作难度大一些,对FPGA开发者的技术水平要求较高。有意思的是,这两种方案在本博这里都有对应的解决方案,包括硬件的FPGA开发板、工程源码等等。本设计采用紫光同创Titan2系列FPGA的HSSTHP高速接口资源实现SDI视频解串和解码;
FPGA实现图像缩放现状:
FPGA实现图像缩放大体分两种方案,第一种是使用纯verilog代码实现,其优势是可移植性强,可广泛应用于各种型号FPGA,维护性强,通用性强,缺点是开发难度大,对开发者技术要求很高,功能和性能不够灵活;第二种是使用纯HLS代码实现,比如Xilinx的Video Processing Subsystem,其优势是开发难度小,对开发者技术要求很低,可快速实现部署,特别适用于Xilinx的Zynq系列FPGA,功能和性能很灵活,缺点是可移植性很差,目前仅限于Xilinx系列FPGA,维护性差,通用性差;本设计采用纯verilog代码方案实现双线性插值的图像缩放;
工程概述
本设计基于紫光同创的Titan2系列FPGA开发板实现SDI视频编解码,输入源为一个3G-SDI相机或者HDMI转3G-SDI盒子,也可以使用HD-SDI或者SD-SDI相机,因为本设计是三种SDI视频自适应的;同轴的SDI视频通过同轴线连接到FPGA开发板的BNC座子,然后同轴视频经过板载的Gv8601a芯片实现单端转差分和均衡EQ的功能;然后差分SDI视频信号进入FPGA内部的HSSTHP高速资源,实现数据高速串行到并行的转换,本博称之为解串;解串后的并行视频再送紫光同创Titan2系列FPGA特有的12G–SDI IP核,进行SDI视频解码操作并输出BT1120视频,至此,SDI视频解码操作已经完成,可以进行常规的图像处理操作了;
本设计的目的是输出解码的SDI视频,针对目前市面上的主流项目需求,本博设计了两种输出方式,一种是HDMI输出,另一种是3G-SDI输出,这两种方式都需要对解码BT1120视频进行转RGB和图像缓存操作;本设计使用BT1120转RGB模块实现视频格式转换;然后对输入视频做图像缩放操作,图像缩放模块可实现任意比例缩放,支持临域插值和双线性插值2种算法,通过模块顶层参数选择,默认使用双线性插值;然后使用纯verilog实现的图像缓存架构实现图像3帧缓存,缓存介质为板载的DDR4;图像从DDR4读出后,进入HDMI发送模块输出HDMI显示器,这是HDMI输出方式;或者经过RGB转BT1120模块实现视频格式转换,然后视频进入紫光同创Titan2系列FPGA特有的12G–SDI IP核,进行SDI视频编码操作并输出SDI视频,再经过FPGA内部的GTP高速资源,实现并行数据到高速串行的转换,本博称之为串化,差分高速信号再进入板载的Gv8500芯片实现差分转单端和驱动增强的功能,SDI视频通过FPGA开发板的BNC座子输出,通过同轴线连接到SDI转HDMI盒子连接到HDMI显示器,这是SDI输出方式;本博客提供2套工程源码,具体如下:
现对上述2套工程源码做如下解释,方便读者理解:
工程源码1
开发板FPGA型号为PG2T390H-6FFBG900;输入视频为3G-SDI相机或者HDMI转3G-SDI盒子,输入分辨率为1920x1080@60Hz,输入视频经过板载的Gv8601a芯片实现单端转差分和均衡EQ后送入FPGA;再经过HSSTHP高速接口将SDI视频解串为并行数据;再经过紫光同创Titan2系列FPGA特有的12G–SDI IP核将SDI解码BT1120数据;再经过BT1120转RGB模块将BT1120转换为RGB888视频;然后对输入视频做图像缩放操作,将原视频从1920x1080缩放到1280x720,您可修改缩放参数轻松缩放到其他分辨率,工程只是举例,修改方法博客有说明;再经过纯verilog实现的图像缓存架构实现图像3帧缓存,缓存介质为板载的DDR4;然后从DDR45中读出视频送入送Silicom9134芯片实现RGB转HDMI输出,输出分辨率为1920x1080@60Hz,为了兼容缩放后的其他分辨率,本设计将背景分辨率设计为1920x1080,缩放后的图像叠加在其上显示即可,这也是本博主的创新点;最后通过HDMI显示器显示图像;该工程需要缓存,适用于紫光同创Titan2系列FPGA实现SDI转HDMI场景;
工程源码2
开发板FPGA型号为PG2T390H-6FFBG900;输入视频为3G-SDI相机或者HDMI转3G-SDI盒子,输入分辨率为1920x1080@60Hz,输入视频经过板载的Gv8601a芯片实现单端转差分和均衡EQ后送入FPGA;再经过HSSTHP高速接口将SDI视频解串为并行数据;再经过紫光同创Titan2系列FPGA特有的12G–SDI IP核将SDI解码BT1120数据;再经过BT1120转RGB模块将BT1120转换为RGB888视频;然后对输入视频做图像缩放操作,将原视频从1920x1080缩放到1280x720,您可修改缩放参数轻松缩放到其他分辨率,工程只是举例,修改方法博客有说明;再经过纯verilog实现的图像缓存架构实现图像3帧缓存,缓存介质为板载的DDR4;然后从DDR4中读出视频送RGB转BT1120模块,将RGB888视频转换为BT1120视频;再经过紫光同创Titan2系列FPGA特有的12G–SDI IP核,将BT1120视频编码为SDI视频;再经过HSSTHP高速接口资源,将SDI并行数据转换为高速串行信号;再经过板载的Gv8500芯片实现差分转单端和驱动增强后输出,输出分辨率为1280x720@60Hz,这是HD-SDI标准;最后使用SDI转HDMI盒子连接到HDMI显示器显示;该工程需要缓存,适用于紫光同创Titan2系列FPGA实现3G-SDI转HD-SDI场景;
本博客详细描述了国产紫光同创FPGA实现SDI视频编解码+图像缩放的设计方案,工程代码可综合编译上板调试,可直接项目移植,适用于在校学生、研究生项目开发,也适用于在职工程师做学习提升,可应用于医疗、军工等行业的高速接口或图像处理领域;
提供完整的、跑通的工程源码和技术支持;
工程源码和技术支持的获取方式放在了文章末尾,请耐心看到最后;
免责声明
本工程及其源码即有自己写的一部分,也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等),若大佬们觉得有所冒犯,请私信批评教育;基于此,本工程及其源码仅限于读者或粉丝个人学习和研究,禁止用于商业用途,若由于读者或粉丝自身原因用于商业用途所导致的法律问题,与本博客及博主无关,请谨慎使用。。。
2、相关方案推荐
我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目
其实一直有朋友反馈,说我的博客文章太多了,乱花渐欲迷人,自己看得一头雾水,不方便快速定位找到自己想要的项目,所以本博文置顶,列出我目前已有的所有项目,并给出总目录,每个项目的文章链接,当然,本博文实时更新。。。以下是博客地址:
点击直接前往
本博已有的 SDI 编解码方案
我的博客主页开设有SDI视频专栏,里面全是FPGA编解码SDI的工程源码及博客介绍;既有基于GS2971/GS2972的SDI编解码,也有基于GTP/GTX资源的SDI编解码;既有HD-SDI、3G-SDI,也有6G-SDI、12G-SDI等;专栏地址链接如下:
点击直接前往
本方案在Xilinx–Artix7系列FPGA上的应用
本方案在Xilinx–Artix7系列FPGA上的也有应用,之前专门写过一篇博客,博客地址链接如下:
点击直接前往
本方案在Xilinx–Kintex系列FPGA上的应用
本方案在Xilinx–Kintex系列FPGA上的也有应用,之前专门写过一篇博客,博客地址链接如下:
点击直接前往
本方案在Xilinx–Zynq系列FPGA上的应用
本方案在Xilinx–Zynq系列FPGA上的也有应用,之前专门写过一篇博客,博客地址链接如下:
点击直接前往
本方案在Xilinx–UltraScale系列FPGA上的应用
本方案在Xilinx–UltraScale系列FPGA上的也有应用,之前专门写过一篇博客,博客地址链接如下:
点击直接前往
3、详细设计方案
设计原理框图

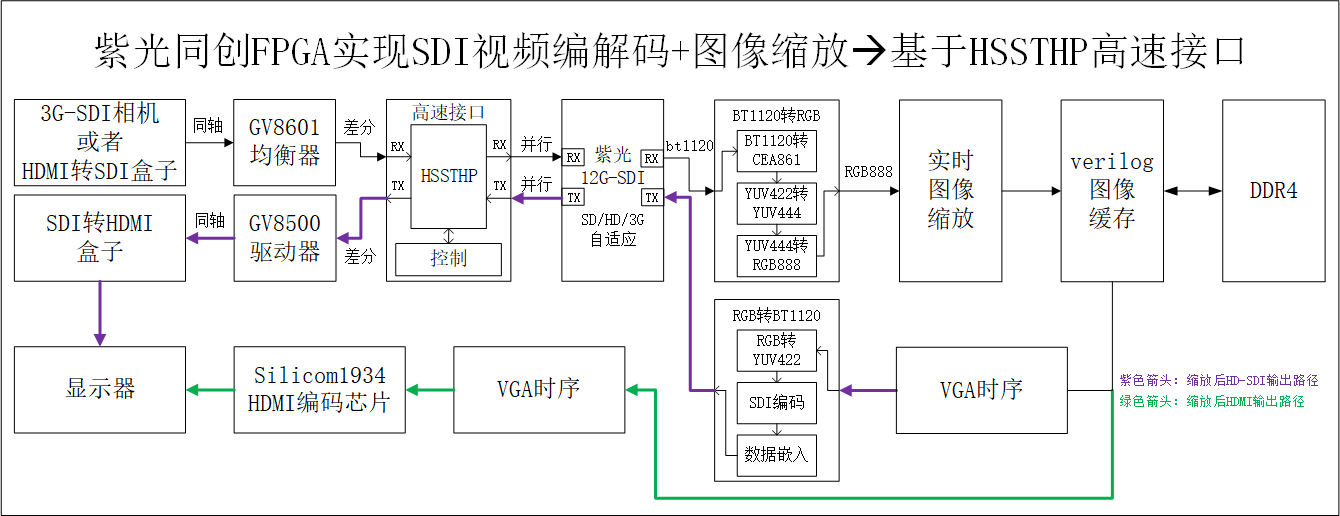

设计原理框图如下:
!!!注意
!!!注意
紫色箭头:3G-SDI解码缩放转HD-SDI路径
绿色箭头:3G-SDI解码缩放转HDMI路径
SDI 输入设备
SDI 输入设备可以是SDI相机,代码兼容HD/SD/3G-SDI三种模式;SDI相机相对比较贵,预算有限的朋友可以考虑用HDMI转SDI盒子模拟SDI相机,这种盒子某宝一百块左右;当使用HDMI转SDI盒子时,输入源可以用笔记本电脑,即用笔记本电脑通过HDMI线连接到HDMI转SDI盒子的HDMI输入接口,再用SDI线连接HDMI转SDI盒子的SDI输出接口到FPGA开发板,如下:
Gv8601a 均衡器
Gv8601a芯片实现单端转差分和均衡EQ的功能,这里选用Gv8601a是因为借鉴了了Xilinx官方的方案,当然也可以用其他型号器件。Gv8601a均衡器原理图如下:
紫光HSSTHP 高速接口
本设计使用紫光同创Titan2系列FPGA特有的HSSTHP高速信号处理资源实现SDI差分视频信号的解串与串化,对于SDI视频接收而言,HSSTHP起到解串的作用,即将输入的高速串行的差分信号解为并行的数字信号;对于SDI视频发送而言,HSSTHP起到串化的作用,即将输入的并行的数字信号串化为高速串行的差分信号;
!!!注意
!!!注意
HSSTHP 高速接口的解串与串化功能集成在了紫光同创官方提供的12G-SDI IP核内部,所以这部分没有独立的代码例化;
紫光12G-SDI IP核
本设计使用紫光同创Titan2系列FPGA特有的12G-SDI IP核实现2G SDI视频编解码,该IP由紫光同创官方提供,集成度很高,具体性能如下:详情可参考《UG052007_Titan2_12GSDI_IP》;
SDI 接收端性能表现如下:
1、支持自动检测接收数据的 SDI 速率模式;
2、支持 SD-SDI、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 接收模式动态切换;
3、自动检测视频传输格式;
4、检测和捕捉 SMPTE 352 (Payload ID)包;
5、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 模式下,检查 CRC 错误;
6、SD-SDI 模式下,可选检查 EDH (SMPTE 165)包错误;
7、能够容忍最大±200ppm 频偏。
SDI 发送端性能表现如下:
1、支持 SD-SDI、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 发送模式动态切换;
2、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 模式下,支持 1 倍速率或者 1/1.001 倍速率 ,但不支持相互动态切换;
3、支持生成和插入 SMPTE 352 (Payload ID)包;
4、HD-SDI、3G-SDI、6G-SDI 和 12G-SDI 模式下,支持生成和插入 CRC 和 Line Numbers (LN);
5、SD-SDI 模式下,可选生成和插入 EDH (SMPTE 165)包。
12G-SDI IP安装包以附带资料包中,如下:
12G-SDI IP核使用配置十分简单,PDS的UI界面如下:
基于紫光同创FPGA 12G-SDI IP核的SDI视频编解码代码架构如下:
BT1120转RGB
BT1120转RGB模块的作用是将SMPTE SD/HD/3G SDI IP核解码输出的BT1120视频转换为RGB888视频,它由BT1120转CEA861模块、YUV422转YUV444模块、YUV444转RGB888三个模块组成,该方案参考了Xilinx官方的设计;BT1120转RGB模块代码架构如下:
图像缩放模块详解
图像缩放模块功能框图如下,由跨时钟FIFO、插值+RAM阵列构成,跨时钟FIFO的目的是解决跨时钟域的问题,比如从低分辨率视频放大到高分辨率视频时,像素时钟必然需要变大,这是就需要异步FIFO了,插值算法和RAM阵列具体负责图像缩放算法层面的实现;
插值算法和RAM阵列以ram和fifo为核心进行数据缓存和插值实现,设计架构如下:
依据上图,图像缩放模块内部核心是例化了4个双口RAM,作用是缓存4行图像,以得到4个临近的像素,以此为基础做线性插值;如果是做图像放大操作,就以这4个临近的像素为基准,以线性插值为算法,在原图像中插入更多的像素点来扩大分辨率;如果是做图像缩小操作,就以这4个临近的像素为基准,以线性插值为算法,在原图像中删除更多的像素点来缩小分辨率;此外,前面描述的工作是实时的、整幅图像全部扫描式的进行,所以需要对RAM的读写操作进行精准控制;
图像缩放模块代码架构如下:模块的例化请参考工程源码的顶层代码;
图像缩放模块FIFO的选择可以调用工程对应的vivado工具自带的FIFO IP核,也可以使用纯verilog实现的FIFO,可通过接口参数选择,图像缩放模块顶层接口如下:
FIFO_TYPE选择原则如下:
1:总体原则,选择"xilinx"好处大于选择"verilog";
2:当你的FPGA逻辑资源不足时,请选"xilinx";
3:当你图像缩放的视频分辨率较大时,请选"xilinx";
4:当你的FPGA没有FIFO IP或者FIFO IP快用完了,请选"verilog";
5:当你向自学一下异步FIFO时,,请选"verilog";
6:不同FPGA型号对应的工程FIFO_TYPE参数不一样,但选择原则一样,具体参考代码;
2种插值算法的整合与选择
本设计将常用的双线性插值和邻域插值算法融合为一个代码中,通过输入参数选择某一种算法;
具体选择参数如下:
input wire i_scaler_type //0-->bilinear;1-->neighbor
通过输入i_scaler_type 的值即可选择;
输入0选择双线性插值算法;
输入1选择邻域插值算法;
代码里的配置如下:
图像缩放模块使用(重点阅读)
图像缩放模块使用非常简单,顶层代码里设置了四个参数,如下:
上图是将输入视频分辨率从1280x720缩放为1920x1080;
如果你想将输入视频分辨率从1280x720缩放为640x480;
则只需修改为如下:
再比如你想将输入视频分辨率从1280x720缩放为960x540;
则只需修改为如下:
在本博主这里,想要实现图像缩放,操作就是这么无脑简单,就该两个参数就能搞定貌似高大上的双线性插值图像缩放,这种设计、这种操作、这种工程源码,你还喜欢吗?
图像缩放模块仿真
图像缩放模块需要vivado和matlab联合仿真;
需要注意的是,仿真的目的是为了验证,这一步我已经替你们做完了,所以读者不再需要单独仿真,如果读者是在需要自己仿真玩玩儿,需要自己写仿真代码;vivado和matlab联合仿真详细步骤如下:
第一步:网上下载一张1280X720的图片,并用matlab将图片转换为RGB格式的txt文档;
第二步:在vivado下设计tstbench,将RGB格式的txt文档作为视频输入源给到图像缩放模块,并将缩放后的图像数据写入输出txt文档;
第二步:用matlab将输出txt文档转换为图片,并于原图一并输出显示以做比较;
根据以上方法得到以下仿真结果:
双线性插值算法原图1280X720缩小到800x600如下:
邻域插值算法原图1280X720缩小到800x600如下:
双线性插值算法原图1280X720放大到1920x1080如下:
邻域插值算法原图1280X720放大到1920x1080如下:
图像缓存架构
此模块为点对点视频接收端工程所独有;图像缓存架构实现的功能是将输入视频缓存到板载DDR4中再读出送后续模块,目的是实现视频同步输出,实现输入视频到输出视频的跨时钟域问题,更好的呈现显示效果;由于调用了紫光官方的HMIC_S IP核作为DDR4控制器,所以图像缓存架构就是实现用户数据到HMIC_S的桥接作用;架构如下:
图像缓存架构由视频缓存帧更新模块+写视频控制逻辑+读视频控制逻辑+AXI4-FULL-Master总线模块组成;AXI4-FULL-Master总线模块实际上就是一个AXI4-FULL总线主设备,与HMIC_S IP核对接,HMIC_S IP核配置为AXI4-FULL接口;写视频控制逻辑、读视频控制逻辑实际上就是一个视频读写状态机,以写视频为例,假设一帧图像的大小为M×N,其中M代表图像宽度,N代表图像高度;写视频控制逻辑每次写入一次突发传输的视频数据,记作Y,即每次向DDR4中写入Y个像素,写M×N÷Y次即可完成1帧图像的缓存,读视频与之一样;同时调用两个FIFO实现输入输出视频的跨时钟域处理,使得用户可以忽略AXI4内部代码,以简单地像使用FIFO那样操作AXI4总线,从而达到读写DDR的目的,进而实现视频缓存;本设计图像缓存方式为4帧缓存;图像缓存模块代码架构如下:
DDR4控制器IP安装包以附带资料包中,如下:
视频读取控制
图像缓存架构使用VGA时序模块完成视频读取控制,VGA时序模块负责产生VGA时序,他有两个作用,一是控制图像缓存架构从DDR4中读出缓存的视频,二是将同步后的VGA视频送入下一级模块,在HDMI输出方式下VGA时序模块的像素时钟由用户提供;在SDI输出方式下VGA时序模块的像素时钟由紫光同创Titan2系列FPGA特有的12G-SDI IP核的发送用户时钟提供,在不同的SDI模式下像素时钟不同,比如在3G-SDI模式下像素时钟为148.5M,在HD-SDI的720P@60Hz模式下像素时钟为74.25M;HDMI输出方式下的VGA时序模块代码架构如下:
SDI输出方式下的VGA时序模块代码架构如下:
HDMI输出
在HDMI输出方式下,HDMI输出包括Native视频时序和HDMI编码,Native视频时序的作用是产生传统VGA的、RGB的视频流;HDMI编码采用Silicom9134芯片编码方式,FPGA仅需输出RGB视频流即可;HDMI输出代码架构如下:
RGB转BT1120
在SDI输出方式下需要使用该模块;RGB转BT1200模块的作用是将用户侧的RGB视频转换为BT1200视频输出给SMPTE SD/HD/3G SDI IP核;RGB转BT1120模块由RGB888转YUV444模块、YUV444转YUV422模块、SDI视频编码模块、数据嵌入模块组成,该方案参考了Xilinx官方的设计;BT1120转RGB模块代码架构如下:
Gv8500 驱动器
Gv8500芯片实现差分转单端和增强驱动的功能,这里选用Gv8500是因为借鉴了了Xilinx官方的方案,当然也可以用其他型号器件。Gv8500驱动器原理图如下:
SDI转HDMI盒子
在SDI输出方式下需要使用到SDI转HDMI盒子,因为我手里的显示器没有SDI接口,只有HDMI接口,为了显示SDI视频,只能这么做,当然,如果你的显示器有SDI接口,则可直接连接显示,我的SDI转HDMI盒子在某宝购买,不到100块;
工程源码架构

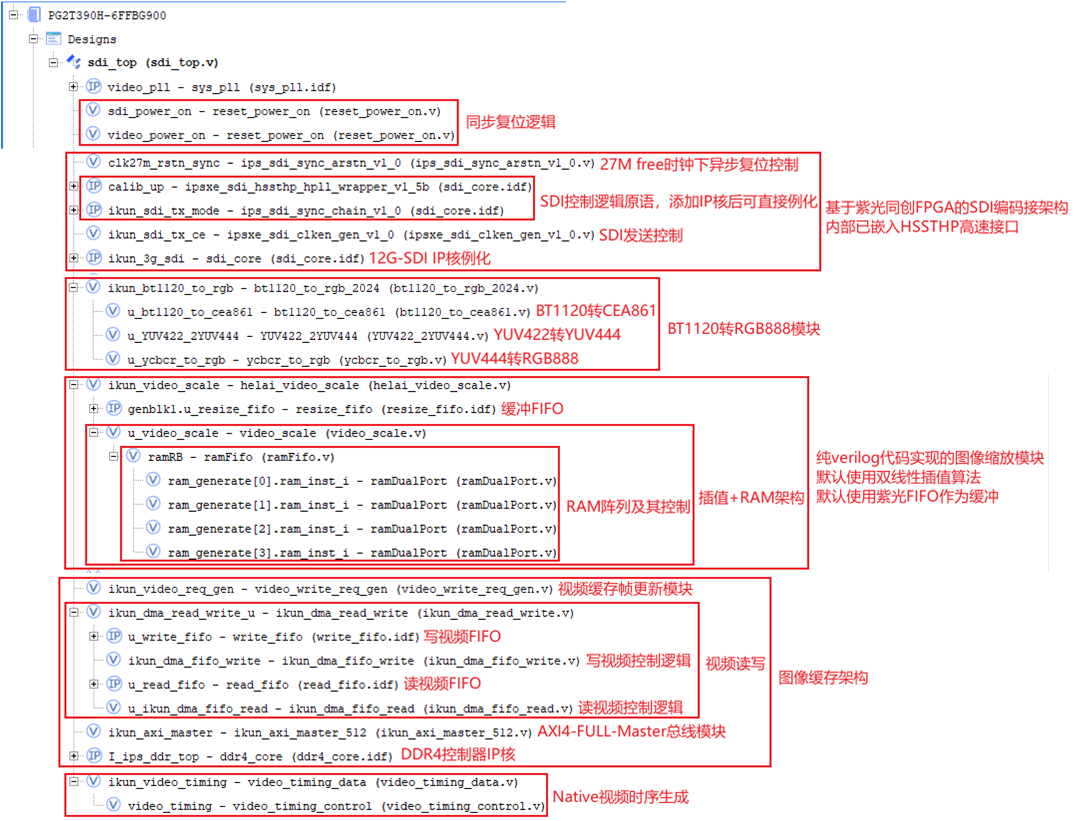

以工程源码1的SDI解码缩放转HDMI输出为例,工程源码架构如下,其他工程与之类似:

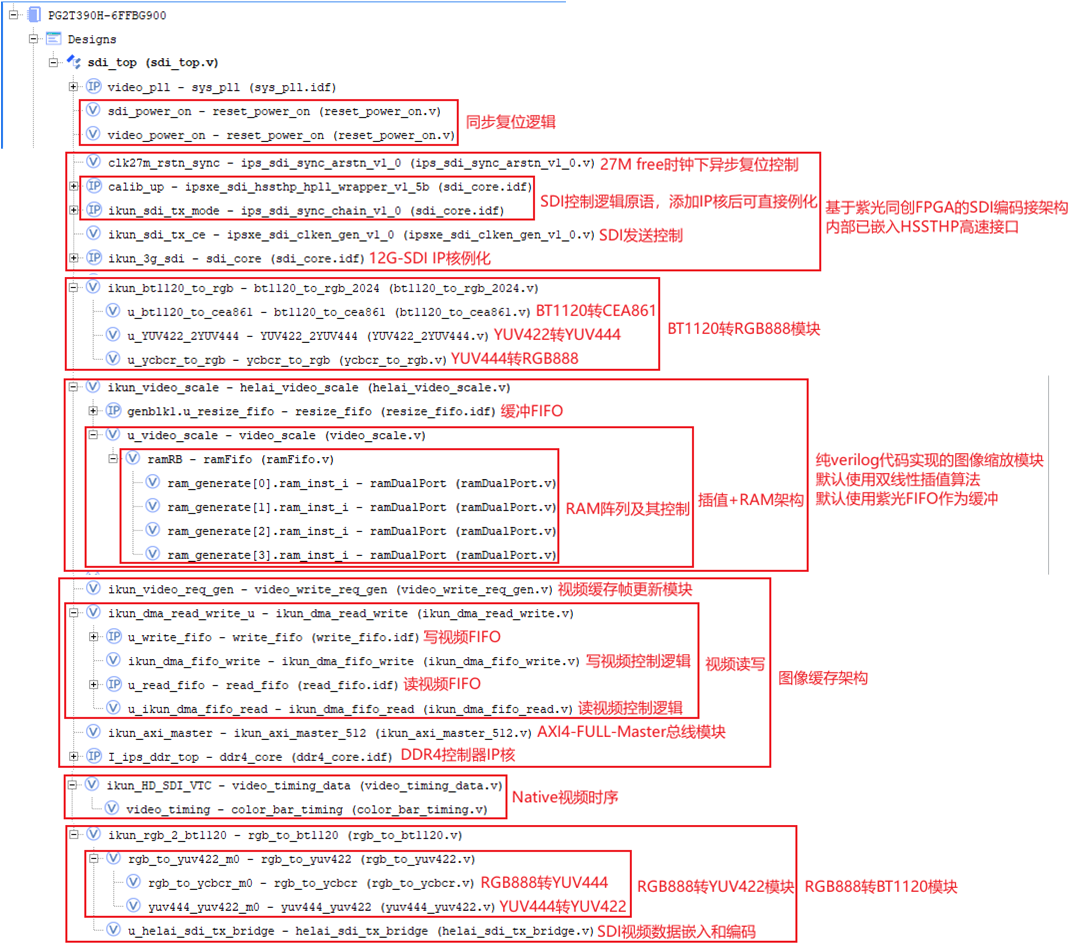

以工程源码2的3G-SDI解码缩放转HD-SDI输出为例,工程源码架构如下,其他工程与之类似:
4、工程源码1详解–>3G-SDI缩放转HDMI版本
开发板FPGA型号:紫光同创–PG2T390H-6FFBG900;;
开发环境:Pango Design Suite 2021.1
输入:3G-SDI相机或HDMI转SDI盒子,分辨率1920x1080@60Hz;
输出:HDMI,Silicom9134芯片编码,1920x1080黑色背景下叠加显示缩放后的图像;
SDI视频解串方案:紫光-HSSTHP高速接口解串;
SDI视频解码方案:紫光-12G-SDI解码;
图像缩放方案:纯Verilog图像缩放;
图像缩放实例:1920x1080缩放到1280x720,其他分辨率缩放可自行修改;
图像缓存方案:纯Verilog图像缓存,4帧缓存,DDR4颗粒;
工程说明:全国产FPGA实现SDI解码缓存后转HDMI输出方案;
工程作用:此工程目的是让读者掌握紫光同创FPGA实现SDI视频编解码的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;

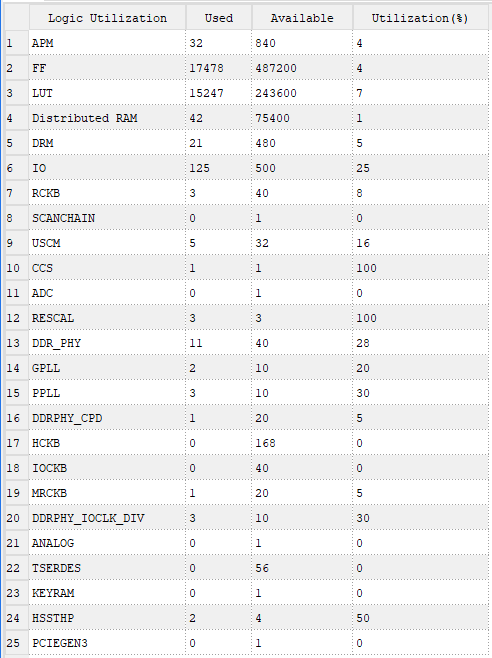

工程的资源消耗和功耗如下:
6、工程源码2详解–>3G-SDI缩放转HD-SDI版本
开发板FPGA型号:紫光同创–PG2T390H-6FFBG900;;
开发环境:Pango Design Suite 2021.1
输入:3G-SDI相机或HDMI转SDI盒子,分辨率1920x1080@60Hz;
输出:HD-SDI,分辨率1280x720@60Hz;
SDI视频解串方案:紫光-HSSTHP高速接口解串;
SDI视频解码方案:紫光-12G-SDI解码;
图像缩放方案:纯Verilog图像缩放;
图像缩放实例:1920x1080缩放到1280x720,其他分辨率缩放可自行修改;
图像缓存方案:纯Verilog图像缓存,4帧缓存,DDR4颗粒;
工程说明:全国产FPGA实现SDI解码缓存后转SDI输出方案;
工程作用:此工程目的是让读者掌握紫光同创FPGA实现SDI视频编解码的设计能力,以便能够移植和设计自己的项目;
工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容;
工程的资源消耗和功耗如下:
7、上板调试验证
准备工作
需要准备的器材如下:
FPGA开发板;
SDI摄像头或HDMI转SDI盒子;
SDI转HDMI盒子;
HDMI显示器;
我的开发板了连接如下:
紫光同创FPGA SDI视频解码输出演示
紫光同创FPGA SDI视频解码输出演示如下:
紫光-SDI-缩放
