一、探头性能劣化特征分析

1. 信号保真度下降
   ・时域表现：上升沿时间偏离标称值15%以上（如1ns探头测得≥1.15ns）
   ・频域特性：-3dB带宽衰减超过探头标称值20%
2. 基准稳定性异常
   ・直流偏置电压漂移量＞5mV（预热30分钟后测量）
   ・温度敏感性：每℃变化导致偏移量＞0.1%FS
3. 机械结构失效
   ・接触电阻波动范围＞50mΩ（IEC 61010-2-031标准）
   ・绝缘阻抗＜100MΩ@500VDC（符合IPC-J-STD-001G要求）

二、精准诊断五步法

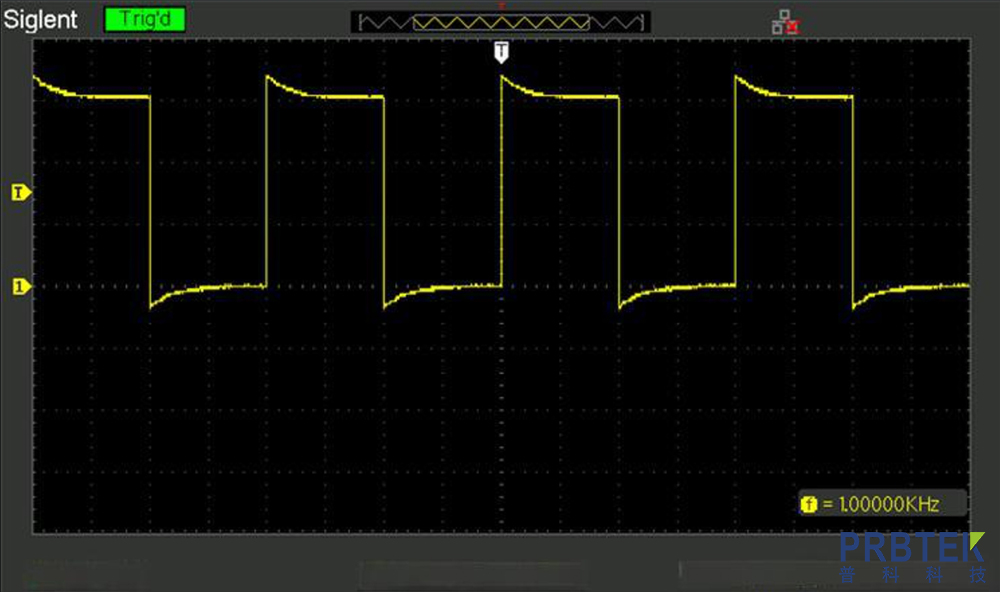

1. 时域响应验证
   测试配置：
   ・信号源输出参数：1kHz方波（Tr/Tf≤1ns，过冲＜2%）
   ・测量要求：使用≥4GHz带宽示波器
   判定标准：
   合格：波形平顶度误差≤1%，振铃幅度＜3%
   劣化：边缘畸变率＞5%，基线抖动＞10mVpp

2. 阻抗特性检测
   检测流程：
   ① 断开探头负载，设置LCR表测试频率为1MHz
   ② 测量探头尖端对地阻抗
   技术指标：
   衰减比 标准阻抗 容差范围
   1X 1MΩ±10pF ±5%
   10X 10MΩ±8pF ±8%
   100X 100MΩ±5pF ±10%

3. 频响曲线扫描
   实施方法：
   ・使用矢量网络分析仪
   ・扫描范围：DC至探头标称带宽×1.5
   验收标准：
   ・带内波动＜±0.5dB
   ・相位线性度偏差＜1°/100MHz

4. 交叉对比验证
   操作规范：
   ① 建立参考测量系统（经ISO17025校准）
   ② 同步测量同一信号源，采样率≥10GSa/s
   ③ 进行≥100次重复性测试
   失效判据：
   ・幅值差异＞2σ（σ为系统测量不确定度）
   ・时延偏差＞1%UI

5. 有源探头自检
   诊断流程：
   ① 激活探头自诊断模式（参照厂商手册）
   ② 检查关键参数：
   ・偏置电流漂移量＜±10μA
   ・共模抑制比＞80dB@50MHz
   ・噪声密度＜5nV/√Hz

三、维护决策矩阵
影响因素 可维护 需更换
电缆损伤 外皮磨损 芯线断裂
连接器 接触不良 物理变形
补偿网络 电容偏移 电感失效
有源器件 偏置失调 芯片损坏
结构件 螺丝松动 壳体裂纹

四、全生命周期管理策略

1. 预防性维护
   ・环境控制：温度23±2℃，湿度45±5%RH
   ・机械防护：弯曲半径＞10倍线径
   ・电气保护：瞬态抑制响应＜1ns

2. 校准周期规划
   应用场景 检测周期
   通用测量 12个月
   高频应用 6个月
   高压测试 3个月
   产线ATE 1个月

3. 失效分析流程
   ① 外观检查（40倍显微镜）
   ② 参数溯源（三级校准标准）
   ③ 故障树分析（FTA方法）
   ④ 维修成本评估（ROI计算）

五、技术升级建议
当出现以下情况时应考虑技术迭代：

1. 现有探头带宽＜DUT上升时间×3
2. 测量不确定度＞测试允差1/3
3. 兼容新型接口（如USBTMC, LXI）
4. 支持自动化测量（IVI驱动）

本技术指南依据IEC 61290-10-3、GB/T 6587-2012等标准编制，建议配合设备日志管理系统，建立完整的探头健康档案，实现预测性维护。对于关键测量系统，推荐采用冗余探头配置方案，确保测试过程不间断运行。
