国网B接口云镜控制接口流程详解以及检索失败原因（电网B接口）

news2025/4/15 23:23:36

文章目录

一、B接口协议云镜控制接口介绍
- B.8.1 接口描述
- B.8.2 接口流程
- B.8.3 接口参数
- - B.8.3.1 SIP头字段
  - B.8.3.2 SIP响应码
  - B.8.3.3 XML Schema参数定义
- B.8.4 消息示例
- - B.8.4.1 云镜控制请求
  - B.8.4.2 云镜控制请求响应
二、B接口云镜控制失败常见问题
- （一）网络通信问题
- （二）软件配置错误
三、智联视频超融合平台介绍

一、B接口协议云镜控制接口介绍

B.8.1 接口描述

云镜控制属于数据接口，采用SIP的MESSAGE方法，消息体应采用XML封装。前端设备支持对云镜的锁定、解锁、及自动解锁行为。
注： SIP协议传输要求支持UDP和TCP。

B.8.2 接口流程

云镜控制的接口流程见图B.8。
在这里插入图片描述
主要功能流程如下：
a) F1：用户发送 MESSAGE 消息，请求对平台的前端设备发起云镜控制请求，请求的消息体中包括权
限功能码和控制命令码等参数；
b) F2：前端系统依据相应指令操作云镜设备，成功后，返回 200 OK 响应。

B.8.3 接口参数

B.8.3.1 SIP头字段

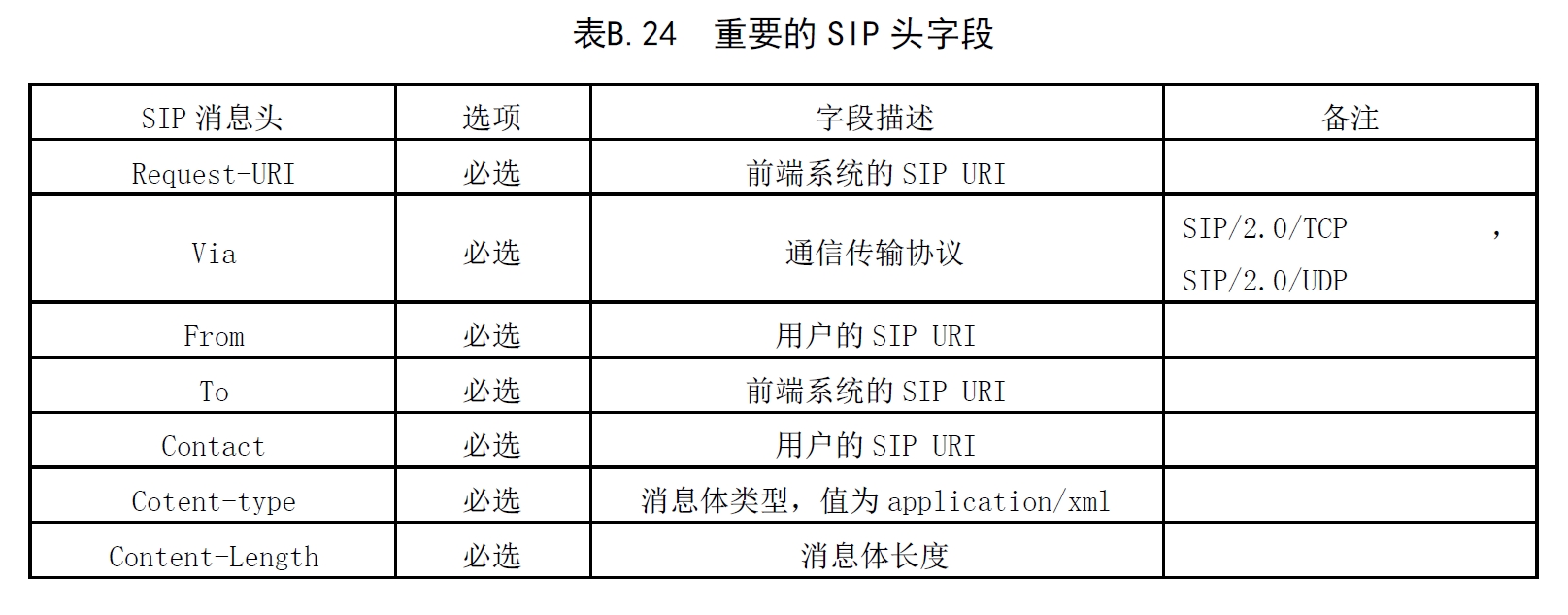

重要的SIP头字段见表B.24。
在这里插入图片描述

B.8.3.2 SIP响应码

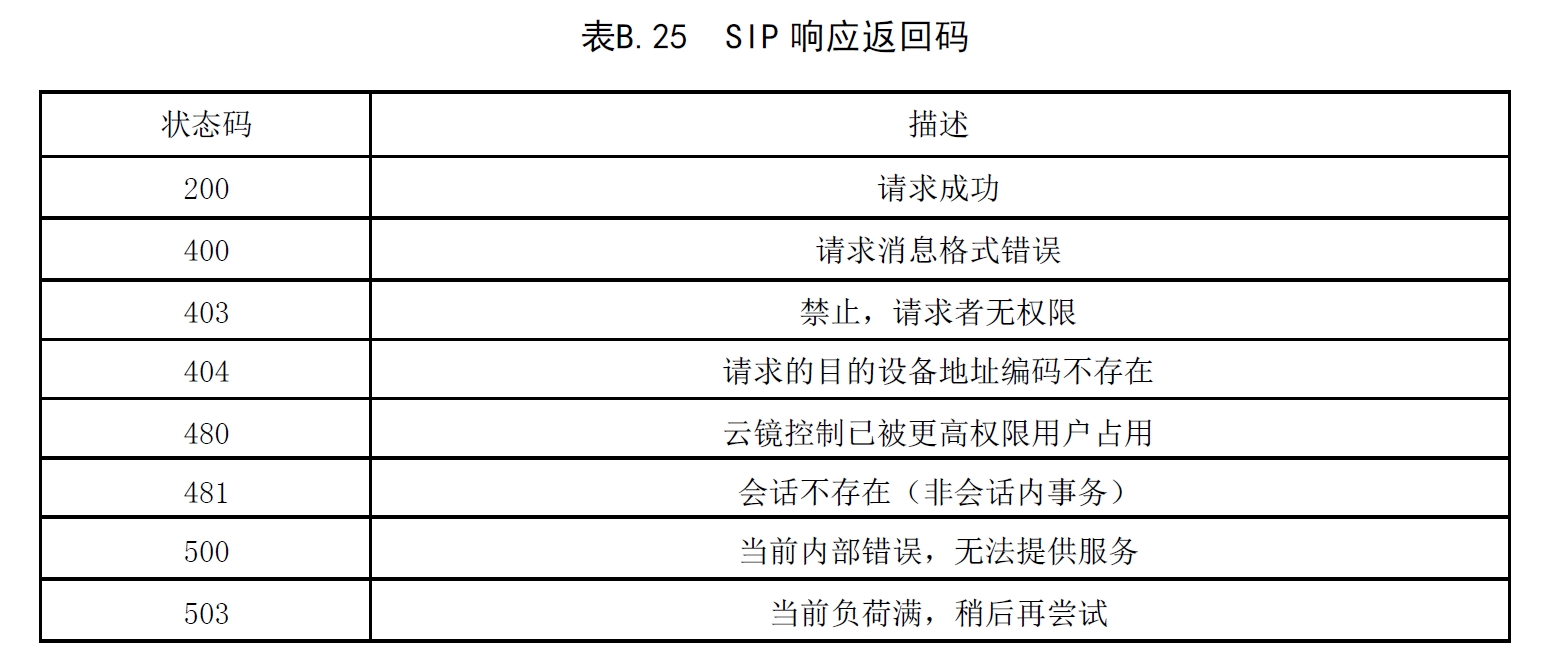

SIP响应码见表B.25。
在这里插入图片描述

B.8.3.3 XML Schema参数定义

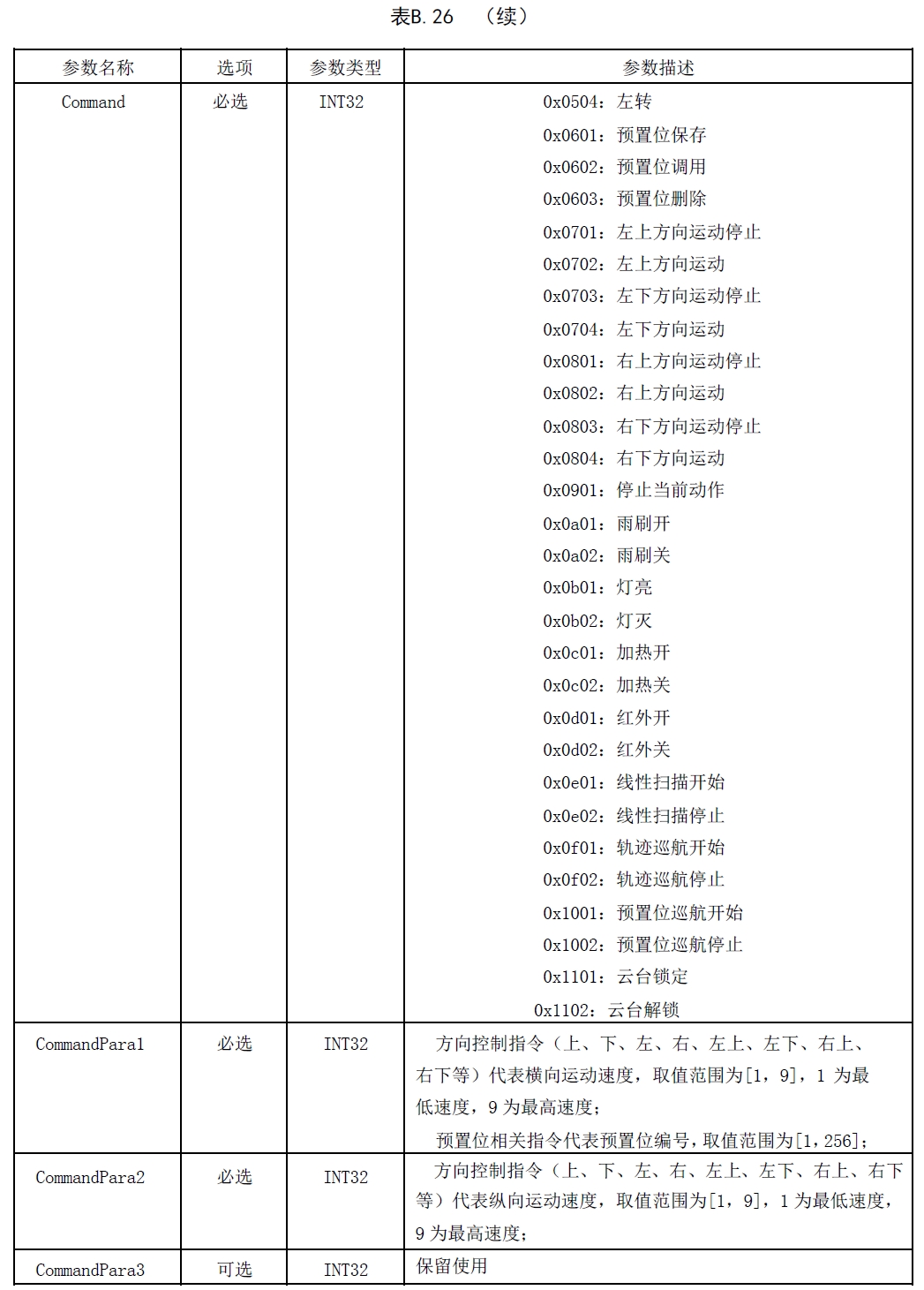

XML Schema参数定义见表B.26。

在这里插入图片描述

B.8.4 消息示例

B.8.4.1 云镜控制请求

MESSAGE sip:前端设备地址编码@前端系统所属平台域名或IP地址 SIP/2.0
From: sip:用户地址编码@用户所属平台域名或IP地址 ;tag=BK32B1U8DKDrB
To: sip:前端设备地址编码@前端系统所属平台域名或IP地址
Contact: sip:用户地址编码@用户所属平台域名或IP地址
Via: SIP/2.0/UDP 用户所属平台IP地址;branch=z9hG4bK
Call-ID: c47k42
CSeq:1 MESSAGE
Content-Type: application/xml
Content-Length: 消息体的长度

<?xml version="1.0" encoding="UTF-8"?>

<SIP_XML EventType=”Control_Camera”>
<Item Code=”摄像机地址编码” Command=”云镜控制动作” CommandPara1=” 云镜控制参数1” CommandPara2=”云镜控制参数2” CommandPara3=”云镜控制参数3”>
</SIP_XML>

B.8.4.2 云镜控制请求响应

SIP/2.0 200 OK
From: sip:用户地址编码@用户所属平台域名或IP地址;tag=f2161243
To: sip:前端设备地址编码@前端系统所属平台域名或IP地址;tag=f53452
Contact: sip:用户地址编码@用户所属平台前端系统域名或IP地址
Via: SIP/2.0/UDP 用户所属平台IP地址;branch=z9hG4bK
Call-ID: c47k42
CSeq: 1 MESSAGE
Content-Length: 0

二、B接口云镜控制失败常见问题

（一）网络通信问题

网络连接异常

表现：控制指令无法传输或响应超时。
原因：网络中断、防火墙拦截、IP/端口配置错误。
- 解决方案：
  检查物理链路（如光纤、网线）是否正常。
  验证防火墙规则是否放行B接口端口（通常为TCP协议）。
  确认云镜终端与主站的IP、子网掩码、网关配置匹配。

协议兼容性

表现：指令格式错误或解析失败。
原因：B接口协议版本不一致。
- 解决方案：
  核对双方协议版本及报文格式（如ASDU地址、公共地址）。
  使用抓包工具（如Wireshark）分析通信报文，定位异常字段。

（二）软件配置错误

参数配置不匹配

常见错误：
云镜ID未在系统中正确注册。
预置位坐标超出物理范围。
- 解决方案：
  核对系统数据库中的设备ID、控制权限。
  重新校准云镜转动范围（如水平0°~355°、俯仰±30°）。

软件版本冲突

表现：控制指令执行但云镜无动作。
- 解决方案：升级主站或终端软件至兼容版本，注意补丁修复日志。

三、智联视频超融合平台介绍

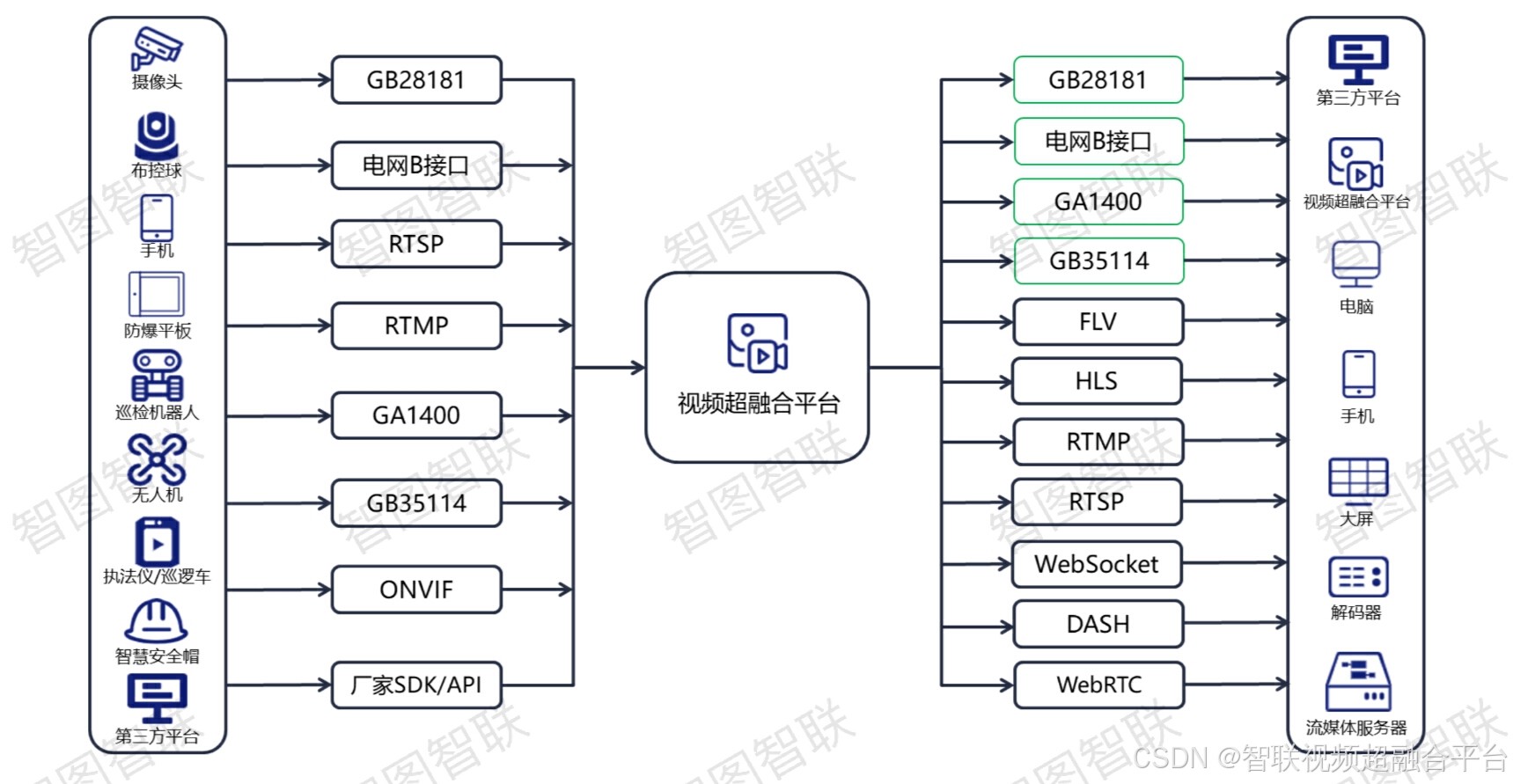

智联视频超融合平台通过GB/T28181-2011/2016/2022、国网B接口、RTSP、RTMP、ONVIF、GB/T35114、GA1400、海康大华SDK/API等方式，接入海康、大华、宇视等各个厂家的摄像机、录像机，接入直播手机，接入下级平台，提供web客户端进行视频预览、录像回放、配置管理和智慧运维。
提供标准RESTful格式的HTTP API，提供web播放器demo，满足二次开发需求。同时支持将音视频数据等转发成各种通用标准的流媒体协议，方便第三方客户端调用展示。
支持按照GB/T28181-2011/2016/2022、国网B接口、GB/T35114、GA1400等协议对接到上级平台，包括智联视频云平台和第三方平台。支持普通级联，多级级联，混合级联等多种级联方式。
智联视频超融合平台目前已经在电力、公安、交通、教育、医疗、物联网、智慧城市、智慧园区等多个行业得到了广泛应用。在电力行业，智联视频超融合平台已经在全国多个省区二十多个地市部署，在上百个变电站和集控中心接入了十多个厂家的摄像机、无人机、录像机和平台，视频接入总数接近十万路，持续为电力行业贡献力量。在公安行业，已经参与过多个二十万路以上视频的项目，稳定性和安全性都得到了充分的验证。
