一、什么是ISIS多区域

 ISIS（Intermediate System to Intermediate System）多区域是指网络被划分为多个逻辑区域（Areas），不同区域之间通过特定的ISIS路由器（Level-1-2）进行路由交互。多区域设计提高了网络的可扩展性，适用于大型网络（如运营商骨干网、大规模企业网）。

二、 实验拓扑

 三、实验目的

1.实现IS-IS协议外部路由引入
2.实现IS-IS接口cost修改
3.实现IS-IS路由渗透配置

四、实验步骤

1.设备重命名以及IP地址的配置
2.运行IS-IS
3.查看R1的ISIS邻接关系
4.在R1上查看路由表
5.分别在R4和R5上引入一条外部路由
6.再次查看R1的路由表
7.分别在R2上和R3上把路由泄露给R1
8.查看R1的路由表

五、实验配置

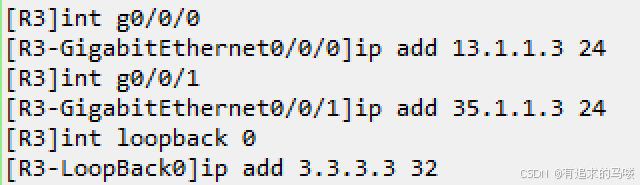

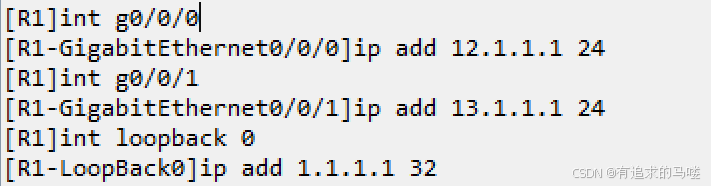

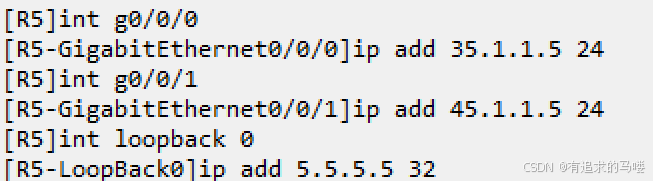

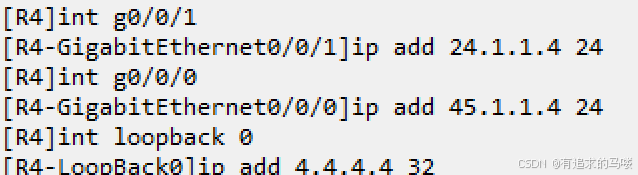

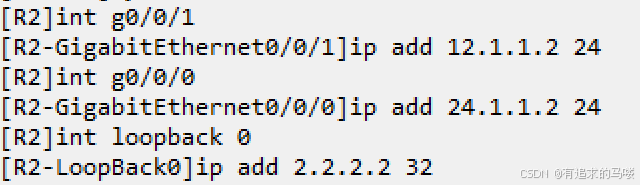

1.配置IP地址

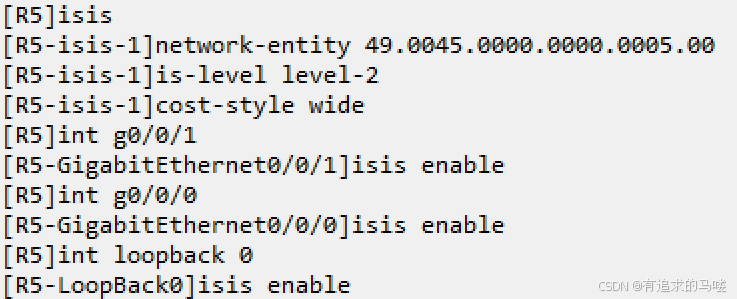

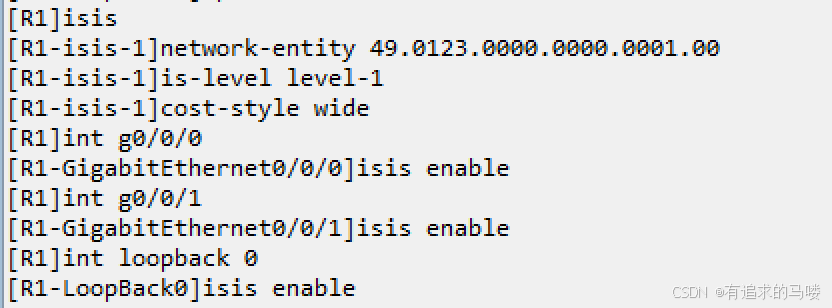

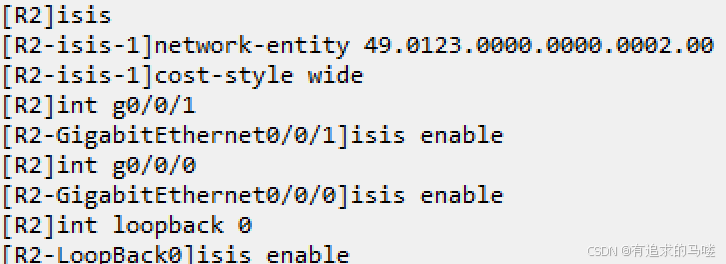

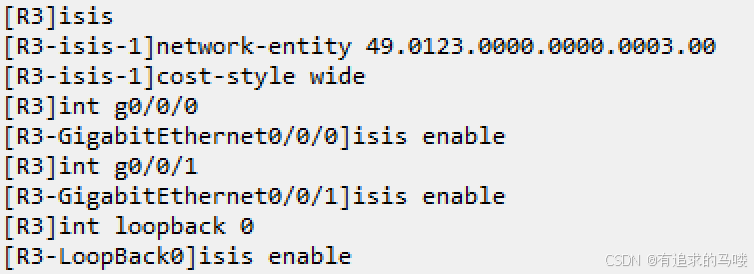

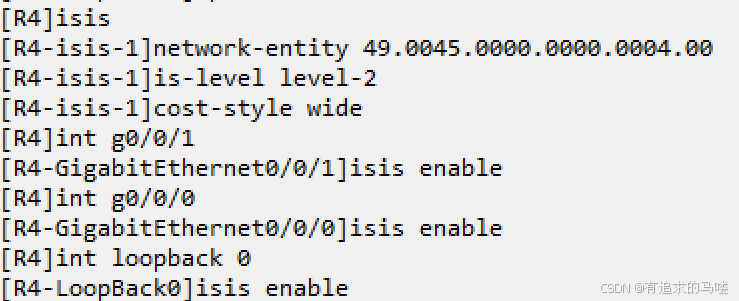

2.配置ISIS

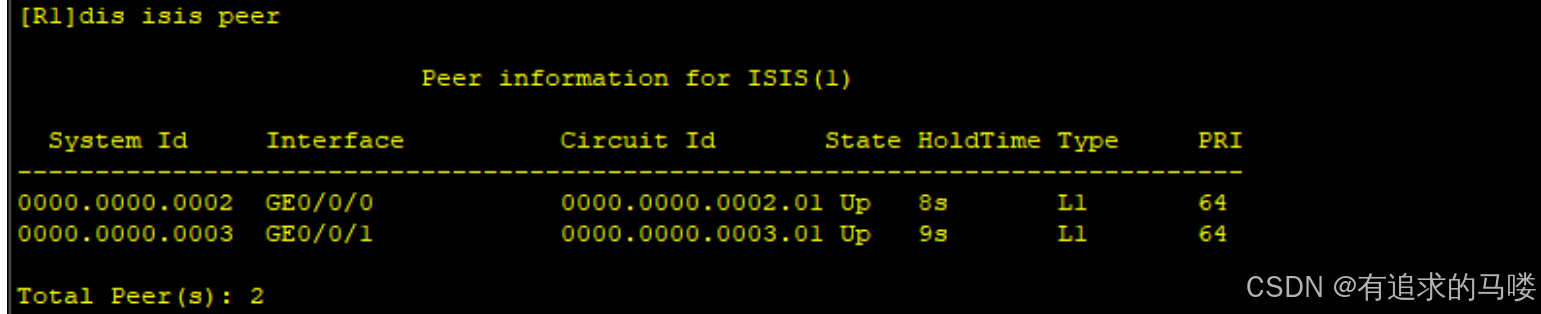

 3.查看ISIS邻接关系



可以看到R1和R2、R3是Level-1的邻居关系

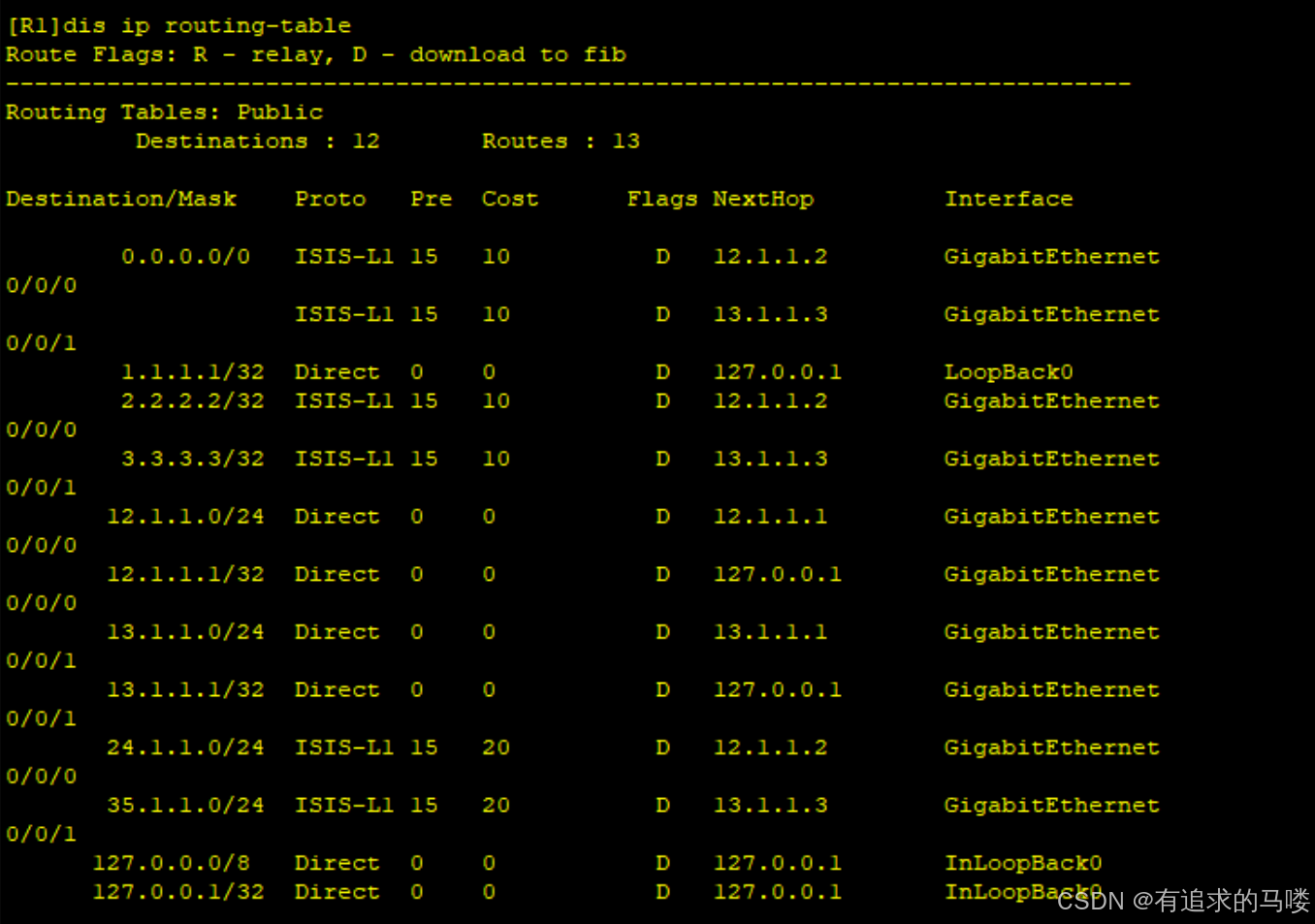

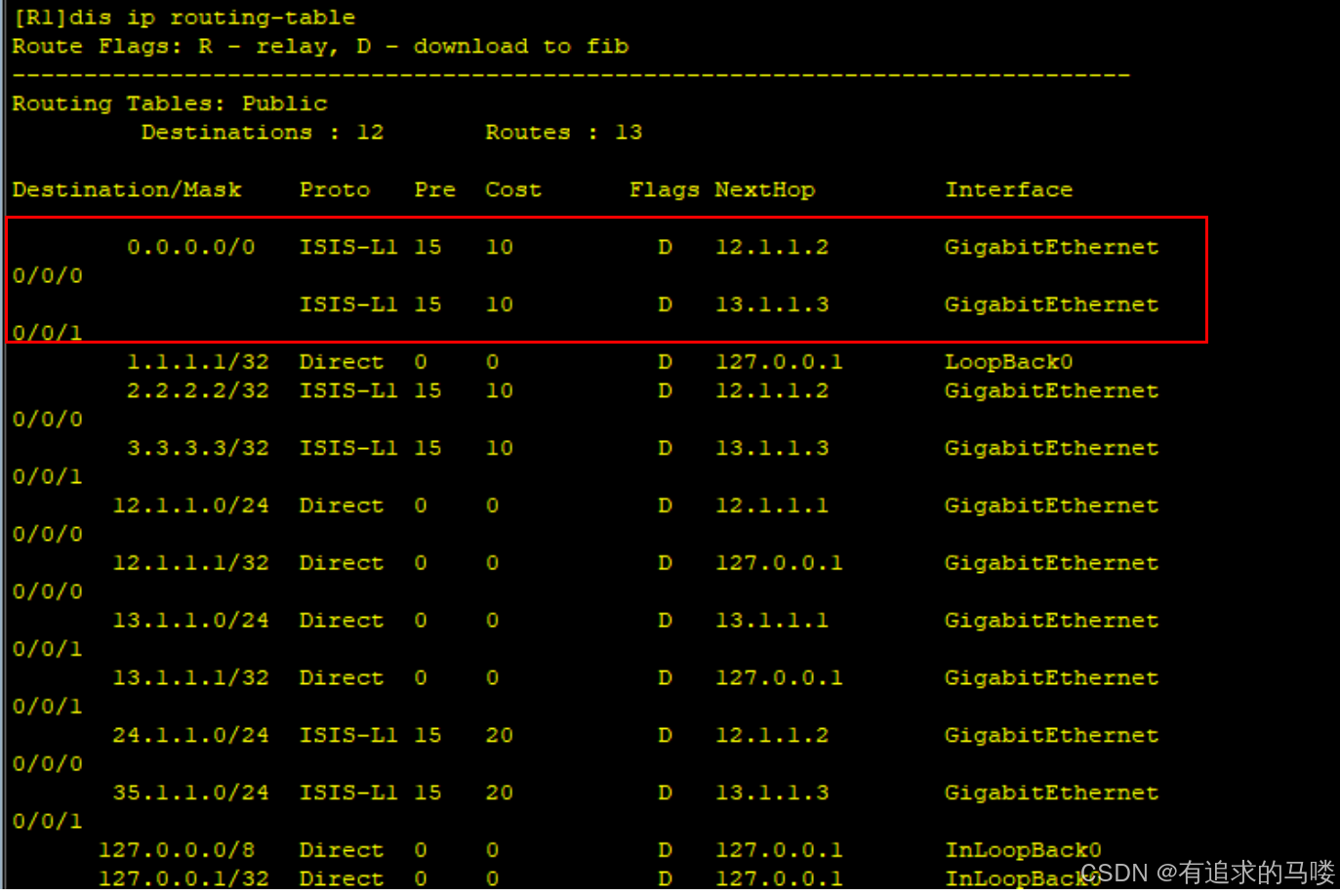

4.查看路由表

 默认情况Level-1区域的路由会传给Level-2区域， 但是Level-2区域的路由却不会Level-1区域，Level-1-2的路由器会自动下发默认路由给Level-1区域的路由器

5.分别在R4和R5上引人一条外部路由





6.再次查看路由表

并没有变化，所以R1没有收到外部路由

7.分别在R2和R3上把路由泄露给R1





8.再次查看路由表



可以看到Level-2的路由传递给了Level-1

六、总结

多区域ISIS在运营商网络中被广泛使用，相比OSPF，它的TLV（Type-Length-Value）结构更灵活，适合复杂网络环境。
