如问题60所述，要构建可测试电路，必须确保电路中每个节点都具有可控性和可观测性。但对于包含时序元件（如触发器、锁存器等存储元件）的电路，若不采取特殊设计则难以实现这两项特性。这是因为时序元件关联节点的逻辑状态不仅取决于当前输入，还受其先前存储状态影响——它们具有记忆功能。为将节点状态确定性地设置为已知值，芯片内部通常采用称为扫描链的技术。

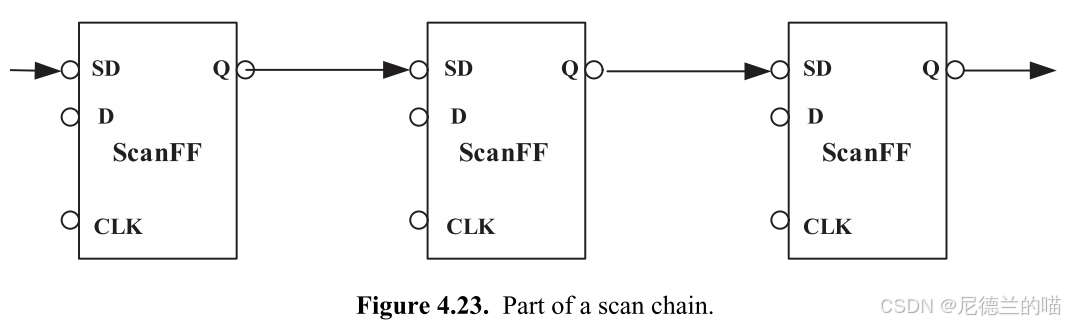

图4.23展示了扫描链的部分结构。如图所示，标准D触发器（具有D输入端、CLK时钟端和Q输出端）被替换为可扫描触发器，后者额外增加了SD输入引脚。其设计原理是通过SD引脚将触发器置为已知状态。这些可扫描触发器以链式结构连接，使得受控数值能通过该链从芯片主输入端传输至每个触发器。同时，内部节点的逻辑值也通过该链传输至芯片主输出端。
图4.24演示了使用测试向量检测电路内部固定型故障的实例。如图所示&#
