一、OBD 概述

1. 定义：OBD 即 On - Board Diagnostics，车载自动诊断系统。它能实时监测车辆各项系统和部件状态，以此帮助诊断故障并预警。
2. 设计初衷与发展：最初设计目的是控制汽车尾气排放，确保符合环境标准。随着技术进步，其功能从单纯的排放监控扩展到对车辆各项性能指标的实时监控和故障诊断。

二、OBD 工作原理

1. 核心组件 - ECU：ECU（电子控制单元）是 OBD 系统的核心，如同系统的 “大脑”。它接收来自各类传感器（如氧气传感器、温度传感器、压力传感器等）的数据，进而实时监测和调节车辆的运行状态。同时，根据传感器信息，ECU 控制不同执行器（如燃油喷射器、点火系统、刹车系统等），以优化车辆性能。例如，发动机控制单元（ECM）会依据氧气传感器的数据，精准调节燃油喷射量。
2. 传感器的作用：传感器负责实时收集车辆各个部件的数据，这些数据涵盖发动机温度、氧气浓度、燃油压力、空气流量等。通过对这些参数的持续监控，系统能够判断车辆是否存在故障，或者是否需要对某些部件进行调整。常见的 OBD 传感器包括：
   • 氧气传感器：监测排气中的氧气浓度，辅助发动机控制单元（ECU）调节燃油喷射量，提高燃油效率并降低排放。
   • 温度传感器：包含发动机冷却液温度传感器和排气温度传感器等，用于监控发动机和排气系统的温度，确保发动机维持在最佳工作温度范围。
   • 压力传感器：像油压传感器、气压传感器等，检测系统中的压力变化，保障汽车各个部件正常工作。
   • 速度传感器：测量车辆的行驶速度，并将信息提供给 ECU，用于控制换挡、油门响应等。
   • 位置传感器：如曲轴位置传感器和凸轮轴位置传感器，监测发动机内部组件的位置，助力 ECU 确定最佳点火时机。
   • 质量空气流量传感器（MAF）：测量进入发动机的空气流量，以便调整燃油喷射量，实现最佳燃烧效果。
3. 执行器的功能：执行器响应 ECU 的指令，调节车辆各部件的工作状态。通过改变物理参数，确保车辆运行在理想状态。常见的 OBD 执行器如下：
   • 燃油喷射器：按照 ECU 指令，精确控制燃油喷射量，保证燃烧室内燃油和空气达到最佳混合比，提升发动机燃烧效率。
   • 点火线圈：执行点火系统操作，依据 ECU 信号点燃空气燃油混合物，启动发动机运转。
   • 节气门：根据驾驶员的油门输入信号，调节发动机进气量，间接控制发动机功率输出。
   • EGR 阀（废气再循环阀）：控制废气再循环系统，将部分排气气体引入进气系统，降低燃烧温度，减少氮氧化物排放。
   • 空调压缩机：由 ECU 控制，调节车内空调的温度和湿度，营造舒适的车内环境。
4. 检查引擎指示灯（MIL）：车辆的检查引擎指示灯，又称故障指示灯（MIL, Malfunction Indicator Light），是 OBD 系统的重要部分。当系统检测到任何异常或故障时，MIL 会亮起，提醒车主车辆可能存在问题。车主可根据 MIL 提示，尽早关注潜在故障，并及时进行检查和修复。
5. 诊断链接连接器（DLC）：OBD 系统借助诊断链接连接器（DLC, Diagnostic Link Connector）与外部诊断设备相连，进行故障诊断。DLC 接口一般位于驾驶员座椅下方，位置固定，方便维修人员或车主连接诊断工具。通过 DLC 连接的设备能够读取 ECU 传输的故障码，有助于快速识别故障原因。

三、OBD 发展历程

1. OBD - I（20 世纪 80 年代）：初代车载诊断系统，主要用于监控与排放相关的汽车部件，减少污染。该系统依靠车载传感器反馈，监测发动机运行状态和排放标准达标情况。但 OBD - I 系统使用不同品牌和车型专用的诊断接口和协议，维修人员读取和诊断故障时，需使用不同设备和工具。尽管它为现代汽车电子控制系统奠定了基础，但因缺乏统一标准和接口，使用不便，且只能提供有限故障信息。
2. OBD - II（20 世纪 90 年代）：1991 年，汽车工程师协会（SAE）和国际标准化组织（ISO）联合发布 OBD - II 标准，规范 OBD 系统的接口和通信协议。这一标准化协议对全球汽车行业影响深远，推动了 OBD - II 的普及。OBD - II 于 1994 年首次在部分车型应用，1996 年成为美国市场所有新车的强制要求。其最大特点是统一的接口（SAE J1962），支持多种标准化通信协议（如 ISO 9141、ISO 14230、ISO 15765 等），大大提高了诊断工具的兼容性，使维修和检测更高效、可靠。

四、OBD 系统关键组成部分

1. ECU（电子控制单元）
   • 控制功能：监控和调节各种传感器信号，并据此调整执行器工作。
   • 数据处理：接收并处理来自各个传感器的数据，通过分析判断系统是否正常工作。异常时触发故障指示灯（如 “检查引擎” 灯）或故障代码（DTC）。
   • 故障诊断：汽车出现问题时，存储故障码，并通过 DLC 接口传输给外部诊断工具，帮助技术人员或车主快速定位故障源。
   • 协调各系统：在现代汽车中，多个 ECU 协同工作。例如动力系统的 ECU（如发动机 ECU）与车身系统的 ECU（如安全气囊 ECU）共享数据，必要时进行系统调节，保障汽车整体安全性和性能。
2. 传感器：如前文所述，负责监测和采集车辆各个重要参数的数据，为 ECU 提供判断车辆工作状态及调整系统的依据。
3. 执行器：根据 ECU 指令调节车辆各部件工作状态，确保车辆运行在理想状态。
4. DLC 接口（诊断连接接口）
   • 故障诊断：维修人员通过 DLC 接口连接 OBD - II 扫描工具，读取故障代码（DTC），诊断车辆故障原因，如发动机故障、排放问题等。
   • 实时数据监控：用户可通过此接口查看 ECU 实时数据，如发动机转速、车速、油温、氧气传感器数据等，评估车辆整体性能。
   • 系统测试与调整：维修人员利用 DLC 接口进行系统测试，测试发动机、传动系统或排放系统等部件工作状态。此接口还支持部分 ECU 的重置、编程和校准功能。
   • 远程监控：随着智能车载系统发展，DLC 接口可与远程监控平台连接，便于车队管理者实时监控车辆状态，提前发现潜在故障。

五、OBD - 汽车的 “黑匣子”

1. 扩展功能：早期 OBD 系统主要监控排放系统，随着技术进步，OBD - II 系统功能不断拓展，不仅是车辆故障诊断核心工具，还能记录多种行驶数据，对车主、车队管理者及保险公司等意义重大。
2. 车辆行驶数据记录
   • 行驶速度：实时记录和监控车辆速度，用于分析驾驶行为。
   • 行驶里程：记录车辆累计行驶里程，辅助规划维护周期。
   • 加速与急刹车情况：监控油门加速和急刹车发生频率，评估驾驶员驾驶习惯。
   • 驾驶习惯：综合油门加速、刹车、转弯等数据，为车主提供驾驶行为反馈，助力改善驾驶习惯。
   • 行车电脑状态：读取车载电脑实时状态，包括发动机温度、油压、燃油效率等重要数据。
3. 安全性与故障预警：OBD 系统具备故障诊断能力，检测到车辆故障或异常时，通过故障码（DTC，Diagnostic Trouble Code）指示故障类型，帮助维修人员快速定位问题。尤其在发动机管理系统和排放控制系统方面，故障预警可降低维修成本，提高行车安全。
4. OBD 接口位置：为便于连接诊断工具，OBD 接口设计在易于接触位置。常见位置如下：
   • 驾驶员左脚位置上方：最为常见，接近驾驶员座位，方便连接诊断工具。
   • 刹车上方：部分车辆的 OBD 接口位于刹车踏板上方。
   • 油门上方：少数车型将 OBD 接口安装在油门踏板上方区域。
   • 换挡杆前方的烟灰缸下方：某些车型的 OBD 接口靠近烟灰缸，通常在换挡杆前方或旁边。
   • 副驾驶储物箱下方：车内设计特殊的车型，可能将 OBD 接口安装在此处，如出租车或共享车辆，避免驾驶员频繁接触。
   • 中央扶手箱附近或里面：部分高端车型将 OBD 接口安装在中央扶手箱内侧或旁边，这种设计较为少见。

六、OBD - II 接口：DLC 标准连接器

1. DLC 标准连接器概述：诊断链接连接器（DLC）是 OBD - II 系统最重要的物理接口之一，位于驾驶员座位下方，方便维修人员和车主连接 OBD - II 扫描工具或诊断仪器。其标准化使不同品牌和型号车辆可使用相同诊断工具，简化故障诊断和维修过程。

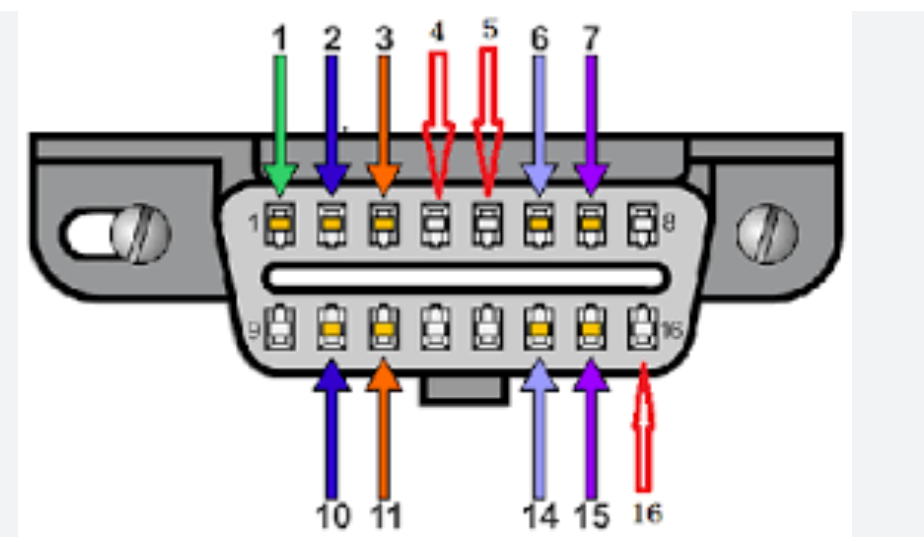

2. DLC 标准连接器的 PIN 脚定义：OBD - II 的 DLC 接口通常有 16 个 PIN，各 PIN 功能如下：
   • PIN1：接地（Ground）
   • PIN2：J1850 Bus +（美国标准总线）
   • PIN3：发送数据（Data In）
   • PIN4：接地（Ground）
   • PIN5：信号地（Signal Ground）
   • PIN6：CAN 高电平（CAN High）
   • PIN7：K 线（ISO 9141 - 2）
   • PIN8：未使用（Not Used）
   • PIN9：未使用（Not Used）
   • PIN10：J1850 Bus -（美国标准总线）
   • PIN11：未使用（Not Used）
   • PIN12：未使用（Not Used）
   • PIN13：未使用（Not Used）
   • PIN14：CAN 低电平（CAN Low）
   • PIN15：L 线（ISO 9141 - 2）
   • PIN16：电池电源（Battery Positive）
     这些 PIN 用于连接诊断工具、ECU 或其他车载电子设备。不同通信协议（如 CAN、K - Line、J1850）通过这些接口传输数据，使 OBD - II 工具能读取车辆实时数据和故障码。

七、CAN 总线技术：OBD - II 的核心通信协议

1. 总线速率与类型：CAN 总线根据通信速率不同分为多种类型，具体如下：
   • 高速 CAN（HS CAN）：速率高达 1 Mbps，主要应用于发动机、变速箱等高优先级系统。
   • 中速 CAN（MS CAN）：速率在 125 kbps 至 500 kbps 之间，用于车身电子、门控制系统等。
   • 低速 CAN（LS CAN）：速率为 10 kbps 至 125 kbps，主要用于车内低优先级电子设备。
   • J1939：速率 250 kbps，主要用于卡车、重型车辆等。
2. 总线的演变与趋势：随着 OBD - II 和车辆电子化普及，CAN 总线（尤其是 HS CAN）逐渐取代传统低速总线（如 ISO、J1850 等）。CAN 总线优势在于高传输速率和可靠性，契合现代汽车复杂电子系统需求。其中高速 CAN（HS CAN）和中速 CAN（MS CAN）成为车辆内部系统间数据交换的主要通信方式。而 J1939 是基于 HS CAN 的扩展，主要应用于商用车、卡车、重型机械等领域，在数据传输速率和协议上进行了定制化优化，以满足工业车辆需求。

八、OBD - II 工作原理与技术细节

1. 电子控制单元（ECU）：作为 OBD - II 系统核心部件，接收传感器输入信号并发出相应控制指令，通过控制燃油喷射、空气流量、点火系统等确保发动机处于最佳运行状态。车辆不同系统通常由多个 ECU 协同工作。
2. 传感器与数据采集：OBD - II 系统依靠各类传感器收集车辆运行数据，并传输至 ECU。常见传感器已在前面详细介绍。
3. 诊断与故障代码（DTC）：当系统监测到故障或异常行为时，OBD - II 生成故障诊断代码（DTC）。故障码遵循标准化格式，方便维修技师快速诊断问题来源。故障码分为五大类：
   • P 类代码（Powertrain）：与动力传动系统相关，如发动机、变速箱等。
   • B 类代码（Body）：与车身系统相关，如空调、安全气囊等。
   • C 类代码（Chassis）：与底盘系统相关，如刹车、悬挂等。
   • U 类代码（Network）：与车载网络系统相关，如 CAN 总线、ECU 通信等。
4. 诊断接口与通信协议：OBD - II 系统通过 SAE J1962 接口与外部诊断工具（如 OBD - II 扫描仪）连接，该接口位于驾驶员座位下方，便于接入。常见的 OBD - II 通信协议有：
   • ISO 9141/14230：早期车辆使用的协议，在欧洲市场较为流行。
   • CAN（Controller Area Network）：现代车辆广泛采用的高效总线协议，支持高速数据传输。
   • ISO 15765 - 4（CAN 协议）：全球最常见的协议，适用于现代车载系统。

九、OBD常见故障码的含义和解读方法

1.OBD 故障码的含义

• 故障码结构：OBD 故障码通常由一个字母和四个数字组成。
  • 第一位字母：表示故障类型，常见的有 “P”（动力系统）、“B”（车身系统）、“C”（底盘系统）、“U”（网络系统）。
  • 第二位数字：表示故障的具体分类。以 “P” 开头的故障码为例，“0” 表示通用故障码，由汽车工程师协会（SAE）制定统一标准；“1” 表示制造商自定义故障码。
  • 第三、四位数字：具体指出故障的位置或性质。不同的数字组合代表不同的故障内容，例如 “P0101” 中，“01” 通常表示与空气流量传感器相关的故障，“01” 后面的 “01” 则进一步说明是空气流量传感器的性能问题。

2.OBD 故障码的解读方法

• 使用专业诊断设备：通过将专业的 OBD 诊断仪连接到车辆的 OBD 接口上，读取故障码。诊断仪通常会显示故障码的具体内容和相关的故障描述，有些高级的诊断仪还能提供故障的可能原因和解决方案。
• 查阅维修手册：每款车型都有对应的维修手册，其中包含了详细的 OBD 故障码列表和解读说明。根据故障码在维修手册中查找相关信息，了解故障的具体含义、可能原因和维修方法。
• 在线资源查询：一些汽车维修网站和论坛也提供 OBD 故障码的查询服务。可以输入故障码或车辆信息，在这些网站上查找其他用户或专业维修人员对该故障码的解读和处理经验。

     最后，作为现代汽车的“健康管家”，OBD系统不仅是维修检测的基础工具，更是车联网、智能驾驶的数据枢纽，持续推动汽车产业向高效、环保、智能化升级。
