【数据服务篇】KML卫星波束覆盖数据：区域可视化利器

news2024/11/24 10:41:20

大纲

- - - 1.概述
    - 2.文件结构
    - 3.覆盖区域详细信息
    - 4.应用场景
    - 5.使用说明
    - 6.数据样例
    - 7.结语

1.概述

文件使用 KML（Keyhole Markup Language）格式，用于展示卫星在特定地区的波束覆盖情况，便于在地理信息系统（GIS）中进行可视化分析。

2.文件结构

文档基本信息
- 名称：<name>标签定义了该 KML 文件的名称。
样式定义
- 定义了多个样式，以便在可视化中使用，包括：
  - LineStyle：指定线条的颜色和宽度。
  - PolyStyle：定义多边形的填充颜色和边界样式。
  - IconStyle：为波束的定位点提供图标样式，具有正常和高亮状态。
数据标记（Placemark）
- 每个波束覆盖区域被标记为 <Placemark>，包括以下内容：
  - 位置点：使用 <Point> 标签定义波束中心的经纬度坐标。
  - 覆盖区域：使用 <Polygon> 标签定义卫星的覆盖范围，包含以下属性：
    - tessellate：设置为 1，表示多边形与地形相贴合。
    - extrude：设置为 1，使多边形从地面向上延伸。
    - altitudeMode：设置为 clampedToGround，表示高度相对于地面。

3.覆盖区域详细信息

封闭区域Gain 53
- 样式 ID：#colset_1
- 中心坐标：经度 48.8933，纬度 59.4004。
- 覆盖多边形坐标：
  - 包括坐标 51.7574,60.0825 和 48.8934,59.4004，构成该波束的覆盖区域。
封闭区域Gain 52
- 样式 ID：#colset_2
- 中心坐标：经度 79.7535，纬度 62.6172。
- 覆盖多边形坐标：
  - 一系列坐标形成复杂的多边形，确保详细覆盖区域的准确表示。

4.应用场景

KML数据可广泛应用于以下领域：

通信网络分析：帮助通信运营商评估卫星信号覆盖效果，优化网络部署。
地理信息展示：提供直观的地理信息视图，支持决策过程。
科研支持：为研究人员提供卫星信号的空间分布数据，助力相关研究。

5.使用说明

加载文件：将该 KML 文件导入 Google Earth 或其他支持 KML 的 GIS 软件，或API支持读取kml数据的GIS 系统。
浏览数据：用户可通过软件查看卫星波束的覆盖区域及其信号强度。
进一步分析：根据覆盖区域数据进行深度分析，帮助优化卫星通信方案。

6.数据样例

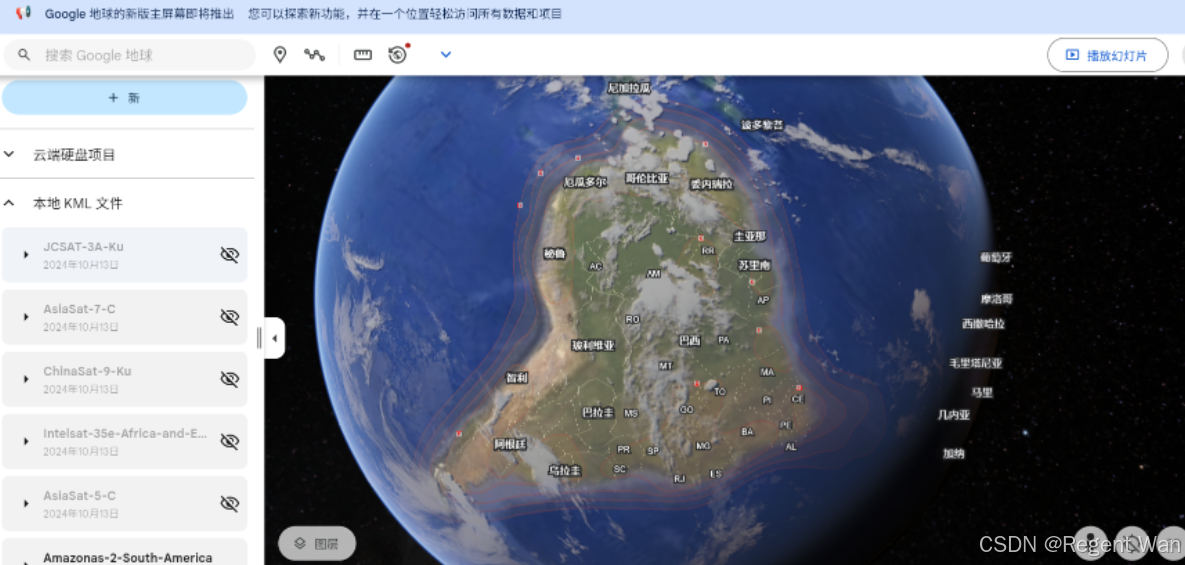

在这里插入图片描述

<?xml version="1.0" encoding="UTF-8"?>
<kml xmlns="http://www.opengis.net/kml/2.2">
  <Document>
    <name>ABS-2A-Russia</name>



    <Style id="colset_1">
      <LineStyle>
        <color>66143CA0</color>
        <width>1</width>
      </LineStyle>
      <PolyStyle>
        <color>150099FF</color>
        <outline>1</outline>
        <fill>1</fill>
      </PolyStyle>
    </Style>

    <Style id="gainp_1n">
      <IconStyle>
        <scale>1</scale>
        <Icon>
          <href>https://genmap.lyngsat.org/data/kml_styles/2/numbers/53.png</href>
        </Icon>
      </IconStyle>
      <LabelStyle>
        <scale>0</scale>
      </LabelStyle>
    </Style>

    <Style id="gainp_1h">
      <IconStyle>
        <scale>3</scale>
        <Icon>
          <href>https://genmap.lyngsat.org/data/kml_styles/2/numbers/53.png</href>
        </Icon>
      ![</IconStyle>
      <LabelStyle>
        <scale>0</scale>
      </LabelStyle>
    </Style>](https://i-blog.csdnimg.cn/direct/a025a204b99944f7ae5e0160eb24aaf1.png)


    <StyleMap id="gainp_1">
      <Pair>
        <key>normal</key>
        <styleUrl>#gainp_1n</styleUrl>
      </Pair>
      <Pair>
        <key>highlight</key>
        <styleUrl>#gainp_1h</styleUrl>
      </Pair>
    </StyleMap>

        <Placemark>
      <styleUrl>#gainp_1</styleUrl>
      <Point>
        <coordinates>48.893374777786,59.40035957324,0
</coordinates>
      </Point>
    </Placemark>


    <Placemark>
      <name>Gain 53</name>
      <styleUrl>#colset_1</styleUrl>
      <Polygon id="beam0">
        <tessellate>1</tessellate>
        <extrude>1</extrude>
        <altitudeMode>clampedToGround</altitudeMode>
        <outerBoundaryIs>
          <LinearRing>
            <coordinates>
              51.757376841882,60.082543019589,0
48.893374777786,59.40035957324,0

            </coordinates>
          </LinearRing>
        </outerBoundaryIs>
              </Polygon>
    </Placemark>



    <Style id="colset_2">
      <LineStyle>
        <color>66143CA0</color>
        <width>1</width>
      </LineStyle>
      <PolyStyle>
        <color>150099FF</color>
        <outline>1</outline>
        <fill>1</fill>
      </PolyStyle>
    </Style>

    <Style id="gainp_2n">
      <IconStyle>
        <scale>1</scale>
        <Icon>
          <href>https://genmap.lyngsat.org/data/kml_styles/2/numbers/52.png</href>
        </Icon>
      </IconStyle>
      <LabelStyle>
        <scale>0</scale>
      </LabelStyle>
    </Style>

    <Style id="gainp_2h">
      <IconStyle>
        <scale>3</scale>
        <Icon>
          <href>https://genmap.lyngsat.org/data/kml_styles/2/numbers/52.png</href>
        </Icon>
      </IconStyle>
      <LabelStyle>
        <scale>0</scale>
      </LabelStyle>
    </Style>

    <StyleMap id="gainp_2">
      <Pair>
        <key>normal</key>
        <styleUrl>#gainp_2n</styleUrl>
      </Pair>
      <Pair>
        <key>highlight</key>
        <styleUrl>#gainp_2h</styleUrl>
      </Pair>
    </StyleMap>

        <Placemark>
      <styleUrl>#gainp_2</styleUrl>
      <Point>
        <coordinates>79.753527821831,62.617240813598,0
</coordinates>
      </Point>
    </Placemark>


    <Placemark>
      <name>Gain 52</name>
      <styleUrl>#colset_2</styleUrl>
      <Polygon id="beam1">
        <tessellate>1</tessellate>
        <extrude>1</extrude>
        <altitudeMode>clampedToGround</altitudeMode>
        <outerBoundaryIs>
          <LinearRing>
            <coordinates>
              92.067382941176,63.256424376227,0
84.471396652292,62.75290828734,0
79.753527821831,62.617240813598,0
73.6321272706,62.344869696391,0
67.551078224651,62.335282703022,0
59.975150279382,62.341317697459,0

            </coordinates>
          </LinearRing>
        </outerBoundaryIs>
              </Polygon>
    </Placemark>

  </Document>
</kml>
