一、N_PDU

网路层的所有内容被称为网络层协议数据单元,记为N_PDU,它的格式为:
npdu
N_AI:Address information地址信息,包含了目标地址、源地址、可能还有远程地址等所有与地址有关的信息,通常就是指CAN报文的ID,但某些情况下(如扩展寻址模式和混合寻址模式),会占用数据场中的第一个字节。
N_PCI:协议控制信息,是发送方和接收方之间传输的一些控制字,其中包含了数据帧的类型和数据场长度。
N_Data:数据场,要传输的应用层数据。
把上面网络层的三种信息映射到一帧CAN报文上的时候,有以下四种方式:

(1)常规寻址(Normal addressing)—11位ID的CAN报文

N_SA,N_TA,N_TAtype,Mtype的组合分配一个唯一的CAN ID

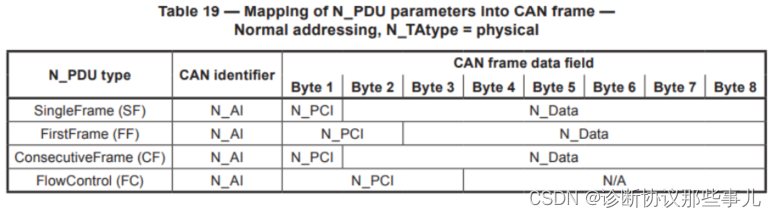

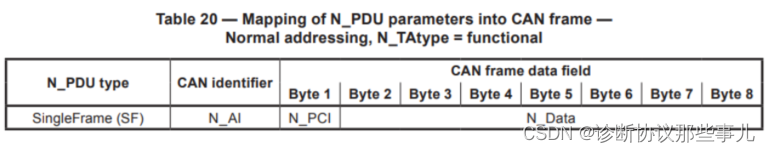

1
2

(2)常规固定寻址(Normal fixed addressing)—29位CAN ID的报文

常规固定寻址是常规寻址的一种子格式,其中进一步定义了N_AI到CAN ID的映射。在上面描述的常规寻址的一般情况下,N_Al和CAN ID之间的通信是开放的。对于常规固定寻址,只允许29位CAN ID。表21和表22根据目标地址类型(n_tatype)定义地址信息(N_Al)到CAN ID的映射。N_PCI和N_Data放在CAN帧数据字段中。

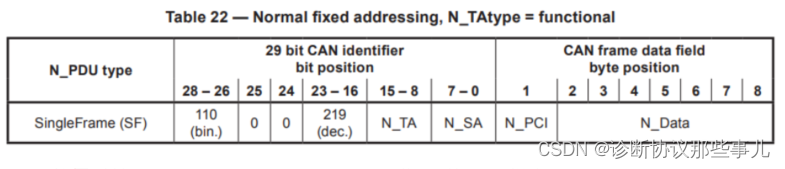

3
4

(3)扩展寻址(Extended addressing)——11位ID的CAN报文

对于N_SA、n_tatype和Mtype的每一个组合,分配一个唯一的CAN标识符。N_TA被放在CAN帧数据字段的第一个数据字节中。N_PCI和N_Data被放置在CAN帧数据字段的剩余字节中。表23定义了N_PDU参数到CAN帧的映射,其中寻址格式是扩展的,

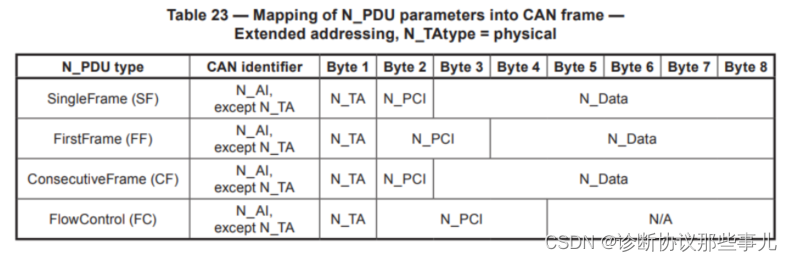

5
6

(4)混合寻址(Mixed Addressing)——11或29位CAN ID

混合寻址是当Mtype设置为远程诊断时使用的寻址格式。把远程地址映射到CAN数据帧的第一个字节,其他域映射到CAN ID.

11位ID CAN报文混合寻址的详细映射关系:

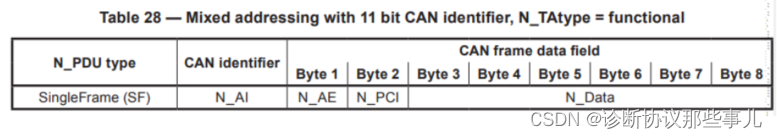

7
8

29位ID CAN报文混合寻址的详细映射关系:

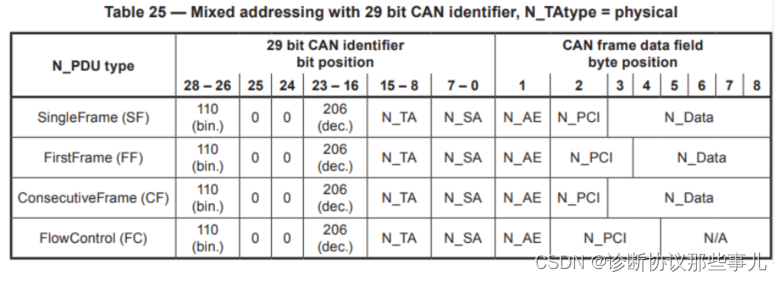

9
10

二、测试消息流示例:基于扩展寻址的物理寻址和功能寻址

预设条件:
第一组UDS/OBD诊断ID:
功能寻址ID:0x754 经典CAN标准帧,DLC = 8;
物理请求ID:0x754 经典CAN标准帧,DLC = 8;
物理响应ID:0x75C 经典CAN标准帧,DLC = 8;

第二组UDS/OBD诊断ID:
功能寻址ID:0x755 经典CAN标准帧,DLC = 8;
物理请求ID:0x755 经典CAN标准帧,DLC = 8;
物理响应ID:0x75C 经典CAN标准帧,DLC = 8;

每组UDS/OBD诊断ID中,功能寻址ID和物理寻址ID相同
两组UDS/OBD诊断ID中,复用同一个响应ID

①物理寻址:

// Physical Address
35.882327 CAN 1 Tx 755 DLC:8 Data: 82 02 10 03 00 00 00 00
35.890231 CAN 1 Rx 75C DLC:8 Data: 81 06 50 03 00 32 01 f4

36.008851 CAN 1 Tx 755 DLC:8 Data: 82 03 22 a1 23 00 00 00
36.011963 CAN 1 Rx 75C DLC:8 Data: 81 04 62 a1 23 00 aa aa

36.276861 CAN 1 Tx 754 DLC:8 Data: 82 02 10 03 00 00 00 00
36.281816 CAN 1 Rx 75C DLC:8 Data: 80 03 7f 10 22 aa aa aa

37.063567 CAN 1 Tx 754 DLC:8 Data: 82 03 22 a1 23 00 00 00
37.069800 CAN 1 Rx 75C DLC:8 Data: 80 03 7f 22 22 aa aa aa

②功能寻址:

// Functional Address
52.594184 CAN 1 Tx 755 DLC:8 Data: 09 02 10 03 00 00 00 00
52.596319 CAN 1 Rx 75C DLC:8 Data: 81 06 50 03 00 32 01 f4

52.843457 CAN 1 Tx 755 DLC:8 Data: 09 03 22 a1 23 00 00 00
52.844948 CAN 1 Rx 75C DLC:8 Data: 81 04 62 a1 23 00 aa aa

53.534306 CAN 1 Tx 754 DLC:8 Data: 09 02 10 03 00 00 00 00
53.536107 CAN 1 Rx 75C DLC:8 Data: 80 03 7f 10 22 aa aa aa

53.989616 CAN 1 Tx 754 DLC:8 Data: 09 03 22 a1 23 00 00 00
53.995857 CAN 1 Rx 75C DLC:8 Data: 80 03 7f 22 22 aa aa aa
