DPU02是一个高度集成的USB转UART的桥接控制器，该产品提供了一个简单的解决方案，可将RS-232设计更新为USB设计，并简化PCB组件空间。该DPU02包括了一个USB 2.0全速功能控制器、USB收发器、振荡器、EEPROM和带有完整调制解调控制信号的异步串行数据总线（UART）控制器，集成在一个5x5mm QFN-28封装的IC中，无需其他的外部USB元件。
芯片内EEPROM可以被用作定制USB供应商ID、产品ID、产品描述字符串、电源描述、设备版本号和设备序列号等期望的OEM应用。EEPROM可以通过USB在应用板上进行编程，这使得该产品在制造和调试过程中就可以实现对DPU02进行编程。
虚拟设备COM端口的驱动程序允许一个基于DPU02的产品作为COM端口出现在PC应用。在许多现有RS-232设计中，将RS232更新到USB时，需要做的是用DPU02替换掉RS-232的电平转换器。
主要应用在传统设备RS-232升级到USB、蜂巢式电话USB接口电缆、USB接口电缆、USB转RS-232串行适配器等领域。
01 主要特性
单芯片 USB 到 UART 数据传输：
集成USB收发器；无需外部电阻
集成的时钟；无需外部晶振
内部1024-Byte EEPROM用于供应商ID,产品ID,序列号，电源描述，版本号和产品描述字符串
片内上电复位电路
片内稳压器：3.3V电压输出
USB 功能控制器：
USB2.0规范标准
通过SUSPEND管脚支持USB悬挂状态
异步串行数据总线（UART）：
所有的握手和调制解调器接口信号
支持的数据格式
—— 数据bits：5，6，7和8
—— 停止bits：1，1.5和2
—— 校验：奇，偶，标记，空间，无校验
波特率：300 bps到1M bps
支持硬件或X-On/X-Off流量控制
支持事件字符
支持线路传输中断
虚拟设备 COM 端口的驱动程序：
Windows 10/8/ 7/ Vista/ Server 2003/ XP/2000
Mac OS-X/OS-9
Linux
Windows CE
电源电压：
自供电：3.0V到3.6V
USB总线供电：4.0V到5.25V
封装：
符合RoHS规范的28-pin QFN（5 x5mm）
温度范围：
-40到+85℃

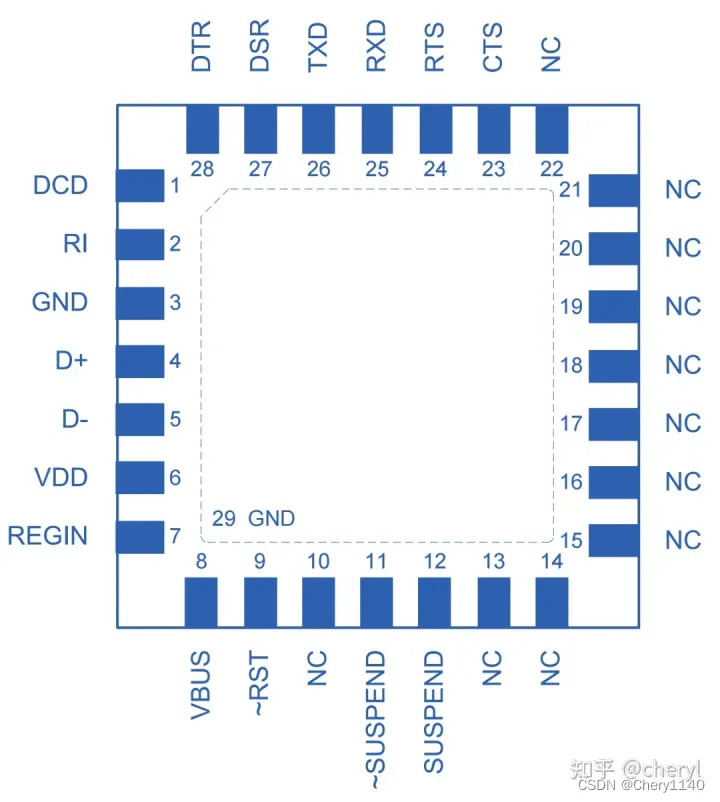

02 相关图示
