一.硬件方案

本设计基于STC89C52单片机的一种电压测量电路，该电路采用ADC0832A/D转换芯片,实现数字电压表的硬件电路与软件设计。该系统的数字电压表电路简单, 可以测量0～9V的电压值,并在四位LED数码管上显示电压值。

二.设计功能

（1）ADC0832模数转换，0-9V电压测量；
（2）4位数码管显示测量电压值；
（3）10K可调电阻模拟电压测试；
（4）当提供电源电源为精准的5V电源时，精度为正负0.02V；

三.设计原理图

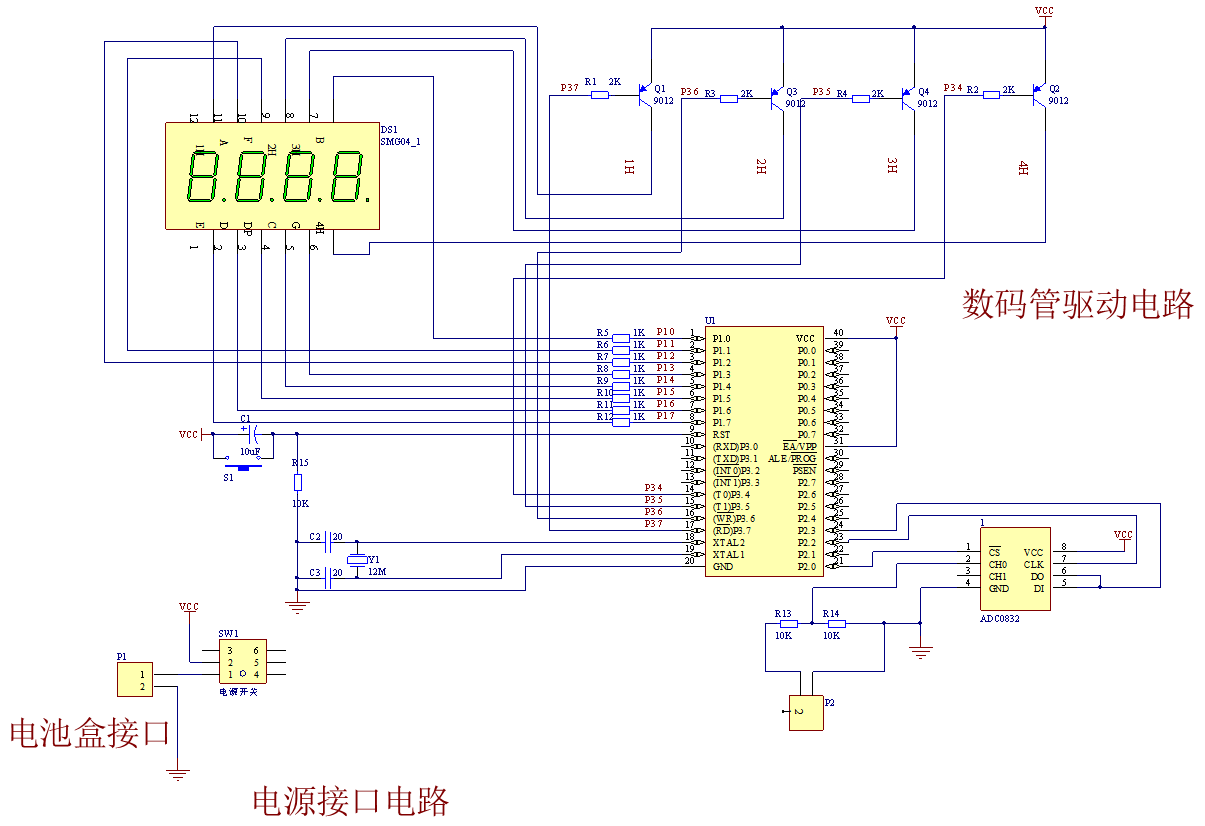

（1）原理图主要采用AD软件进行设计,如图：

（2）Protues仿真图如下：

四.软件设计

主程序源码

/*****************主函数********************/
void main()
{
	static uchar i,j;
	uint temp;
	while(1)
	{
		display();		  //数码管显示函数
		if(i % 3 == 0)	  //循环10次
		{
			pingjun_zhi(p1);         //把数从小到大排序

			p1[j++] = ad0832read(1,0);	//循环255个周期读取一次0832，因CPU运行比较快，没必要每次循环都去读取,选择通过CH0输入
			if(j >= 9)
			{
				j = 0;
				temp = p1[3] ;    //取个中间值
				temp = temp * 100 / 255 * 4.5 * 2;
			dis_smg[2]=smg_du[temp/100%10] & 0xdf;	//得到百位
			dis_smg[1]=smg_du[temp/10%10];	//十位
			dis_smg[0]=smg_du[temp%10];	    //个位	ADC0832为8位ADC，数值为0~255，我们将其分开放入l_tmpdate数组中显示
			}

		}
		i++;
	}
}

/************ 排序***************/
void pingjun_zhi(uint *p)
{
	static uint value;
	static uchar i,j;
	for(j=1;j<9;j++)		   //先对整个数组的9个值进行从小到大的排列
		for(i=0;i<9 - j;i++)
		{
			if(p[i] > p[i+1])
			{
				value = p[i];
				p[i] = p[i+1];
				p[i+1] = value;
			}
		}
}
