2023年全国职业院校技能大赛
GZ073网络系统管理赛项
赛题第4套
模块B：服务部署
Windows初始化环境
=================
**（一）默认账号及默认密码**
----------------------------
Username: Administrator
Password: ChinaSkill23!
Username: demo
Password: ChinaSkill23!
注：若非特别指定，所有账号的密码均为 ChinaSkill23!
二、Windows项目任务描述
=======================
你作为一名技术工程师，被指派去构建一个公司的内部网络，要为员工提供便捷、安全稳定内外网络服务。你必须在规定的时间内完成要求的任务，并进行充分的测试，确保设备和应用正常运行。任务所有规划都基于Windows操作系统，请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试，网络拓扑图和基本配置信息如下：

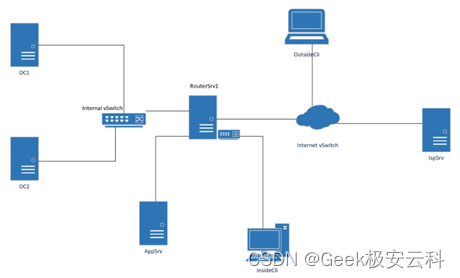

**（一）拓扑图**
----------------
**（二）网络地址规划**
----------------------
服务器和客户端基本配置如下表，各虚拟机已预装系统。
| 主机名 | 所在域 | 网络地址 | DNS | 网关 |
|------------|-----------------|-------------------------------------------------------------------------|-------------------------------|-----------------|
| DC1 | Chinaskills.com | 192.168.30.100/24 | 127.0.0.1 | 192.168.30.254 |
| DC2 | Chinaskills.com | 192.168.30.200/24 | 127.0.0.1 | 192.168.30.254 |
| AppSrv | Chinaskills.com | 192.168.40.100/24 | 192.168.30.100 192.168.30.200 | 192.168.40.254 |
| RouterSrv | Chinaskills.com | 192.168.30.254/24 192.168.0.254/24 192.168.40.254/24 100.100.100.251/24 | 192.168.30.100 | 100.100.100.254 |
| IspSrv | 保持工作组状态 | 100.100.100.100/24 | 127.0.0.1 | 无 |
| InsideCli | Chinaskills.com | 192.168.0.0/24(dhcp) | 192.168.30.100 192.168.30.200 | 192.168.0.254 |
| OutsideCli | 保持工作组状态 | 100.100.100.10/24 | 100.100.100.100 | 100.100.100.254 |
三、Windows项目任务清单
=======================
**（一）服务器IspSrv上的工作任务**
----------------------------------
### FTP
- 安装FTP服务，新建一个FTP站点，并建立用户 soft1、soft2，密码均为ftp123；
- FTP站点主目录为D:\\ftproot，通过适当技术实现用户soft1
与soft2通过匿名方式登录FTP站点时，只能浏览到“Public”子目录中的内容，若用个人账号登录FTP站点，则只能访问与用户名同名的自己的子文件夹；
- 设置FTP最大客户端连接数为100。设置无任何操作的超时时间为5分钟,设置数据连接的超时时间为1分钟；
### 互联网访问检测服务器
- 为了模拟Internet访问测试，请搭建网卡互联网检测服务。
**（二）服务器RouterSrv上的工作任务**
-------------------------------------
### 路由功能
- 安装RemoteAccess服务开启路由转发，为当前实验环境提供路由功能。
### 动态地址分配中继服务
- 安装和配置Dhcp relay服务，为办公区域网络提供地址上网。
- DHCP服务器位于AppSrv服务器上。
### NAT服务
- 启用网络地址转换功能，实现内部客户端访问互联网资源。
- 配置网络地址转换，允许互联网区域客户端访问AppSrv上的HTTP资源。
**（三）服务器AppSrv上的工作任务**
----------------------------------
### DHCP服务
- 安装和配置dhcp服务，为办公区域网络提供地址上网。
- 地址池范围：192.168.0.100\~192.168.0.200。
### RDS
- 在RouterSrv安装和配置 RDS
服务，用户通过“https://app.chinaskills.com/rdweb”进行访问。
- 该页面无证书警告。
- 用户可以获取以下应用：
- notepad
- WordPad
### 万维网服务
- 在RouterSrv上搭建网站服务器
- 将访问http://www.chinaskills.com的http的请求重定向到https://www.chinaskills.com站点。
- 网站内容设置为“该页面为www.chinaskills.com测试页！”。
- 将当前web根目录的设置为d:\\wwwroot目录。
- 启用windows身份验证，只有通过身份验证的用户才能访问到该站点，manager用户组成员使用IE浏览器打开不提示认证，直接访问。
- 设置“http://www.chinaskills.com/”网站的最大连接数为1000，网站连接超时为60sl;
- 使用W3C记录日志；每天创建一个新的日志文件，文件名格式:
- 日志只允许记录日期、时间、客户端IP地址、用户名、服务器IP地址、服务器端口号；
- 日志文件存储到“C:\\WWWLogFile”目录中；
- IIS（FTP）：
- 匿名用户上传的文件都将映射为ftp2用户
- ftp在登录前显示Banner消息：“Hello, unauthorized login is prohibited!”
### DNS
- 安装DNS服务；
按照该题目要求创建正向和反向区域，并创建必要的DNS解析;
将DC2作为备份DNS服务器；
### WebPrint
- 添加一台虚拟打印机，名称为“GZ-Print”，发布到AD域；
- 客户端们都能够通过访问“http://print.chinaskills.cn/”查看打印机。
### 磁盘管理
- 安装及配置软 RAID5；
- 在安装好的AppSrv虚拟机中添加3块5G虚拟磁盘；
- 组成RAID5，磁盘分区命名为卷标F盘：Raid5；
- 手动测试破坏一块磁盘，做RAID磁盘修复；确认RAID1配置完毕。
### iSCSI
- 磁盘存储在F：\\ISCSIFATA；
- iSCSI 磁盘提供给 DC1 使用，磁盘容量 500 G，启用 chap 验证；
- DC1 上连接成功后，把磁盘格式化为 NTFS 格式并挂载到卷标 D 盘。
**（四）服务器DC1&DC2上的工作任务**
-----------------------------------
### 活动目录域服务
- 在DC1和DC2服务器上安装活动目录域服务，DC2作为主域控，DC1作为备份域控，活动目录域名为：chinaskills.com。
- 域用户能够使用[username]\@csk.cn进行登录。
- 创建一个名为“CSK”的OU，并新建以下域用户和组：
- sa01-sa20，请将该用户添加到sales用户组。
- it01-it20，请将该用户添加到IT用户组。
- ma01-ma10，请将该用户添加到manager用户组。
- 许除manager 组和IT组，所有用户隐藏C盘。
- 除manager 组和IT组，所有普通给用户禁止使用cmd。
- IT01用户登陆域后，会自动增加驱动器X，该驱动器自动关联DC1的C:\\tools文件夹。
- sales用户组的Internet
Explorer默认将代理指向proxy.chinaskills.cn，端口号为8080。
- 所有用户都应该收到登录提示信息：标题“登录安全提示：”，内容“禁止非法用户登录使用本计算机。”。
- 设置所有主机的登录Banner：
- 标题为“CHINASKILLS-DOMAIN”；
- 内容为“Hello, unauthorized login is prohibited!”。
- 域内的所有计算机（除dc外），当dc服务器不可用时，禁止使用缓存登录。
- 启用AD回收站功能。
### NPS（网络策略服务）
- 在DC1上安装网络策略服务作为VPN用户登录验证；
- 仅允许PPT/MPPEVPN进行VPN连接访问验证；
- 认证、授权日志将存储到DC1上的“C:\\NPS\\”目录下；
### DNS（域名解析服务）
- DC2作为AppSrv的备份服务器，进行DNS信息同步；
### 证书颁发机构
- 在DC1服务器上安装证书办法机构；
- 定义名称：CSK2022-ROOTCA。
- 证书颁发机构有效期：5 years。
- 为chinaskills.com域内的web站点颁发web证书。
- 当前拓扑内所有机器必须信任该证书颁发机构。
- 所域内所有计算机自动颁发一张计算机证书。
### DFS
- 在DC1和DC2上安装及配置DFS 服务；
- 目录设置在F：\\DFSsharedir；
- 配置DFS复制，使用AppSrv作为次要服务器，复制方式配置为交错拓扑；
- 在F：\\DFSsharedir 文件夹内新建所有部门的文件夹；
- 所有部门的用户之可以访问部门内的文件，不可以跨部门访问别的部门文件夹内容；
- Management用户组用户可以访问全局的文件夹。
**（五）服务器IOMSrv上的工作任务**
----------------------------------
- 通过Windows代理模板，添加DC1Server、DC2Sserver、AppSrv操作系统监控对象，查看运行状态。
- 通过中间件IIS模板，添加IIS监控对象，查看运行状态。
- 通过新增WEB探测对象，监控门户网站http://www.chinaskills.com，查看运行状态。
- 基于AppSrv上的门户网站业务，完成业务拓扑绘制，并在业务大屏上呈现。
**（六）客户端InsideCli上的工作任务**
-------------------------------------
按照要求将该主机加入到对应区域的域
设置电源配置，以便客户端在通电的情况下，永不进入睡眠；
该客户端用于测试用户登录，安全策略和RDS等功能。
**（七）客户端OutsideCli上的工作任务**
--------------------------------------
- 该主机不允许加入域。
- 添加一个名为Connect-CSK
的VPN拨号器，用于连接到chinaskills.com域网络，不记录用户名称密码信息。
- 设置电源配置，以便客户端在通电的情况下，永不进入睡眠；
- 该客户端用于测试用户登录，Profiles，文件共享。
四、Linux初始化环境
===================
**（一）默认账号及默认密码**
----------------------------
Username: root
Password: ChinaSkill23!
Username: skills
Password: ChinaSkill23!
注：若非特别指定，所有账号的密码均为 ChinaSkill23!
**（二）操作系统配置**
----------------------
所处区域：CST + 8
系统环境语言：English US (UTF-8)
键盘：English US
注意：当任务是配置TLS，请把根证书或者自签名证书添加到受信任区。
控制台登陆后不管是网络登录还是本地登录 ，都按下方欢迎信息内容显示
\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
ChinaSkills 2023–CSK
Module C Linux
\>\>hostname\<\<
\>\>OS Version\<\<
\>\> TIME \<\<
\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*\*
五、项目任务描述
================
你作为一个Linux的技术工程师，被指派去构建一个公司的内部网络，要为员工提供便捷、安全稳定内外网络服务。你必须在规定的时间内完成要求的任务，并进行充分的测试，确保设备和应用正常运行。任务所有规划都基于Linux操作系统，请根据网络拓扑、基本配置信息和服务需求完成网络服务安装与测试，网络拓扑图和基本配置信息如下：

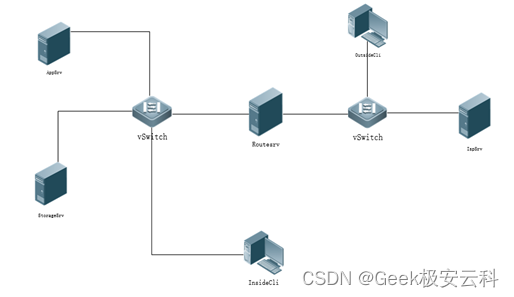

**（一）拓扑图**
----------------
**（二）网络地址规划**
----------------------
服务器和客户端基本配置如下表，各虚拟机已预装系统。
### ISPSRV(UOS)
完全限定域名：ispsrv
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：81.6.63.100/24/无
### AppSrv(Centos)
完全限定域名：appsrv.chinaskills.cn
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：192.168.100.100/24/192.168.100.254
### STORAGESRV(Centos)
完全限定域名：storagesrv.chinaskills.cn
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：192.168.100.200/24/192.168.100.254
### ROUTERSRV(Centos)
完全限定域名：routersrv.chinaskills.cn
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：
192.168.100.254/24/无、192.168.0.254/24/无、81.6.63.254/24/无
### INSIDECLI(Centos)
完全限定域名：insidecli.chinaskills.cn
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：DHCP From AppSrv
### OUTSIDECLI（UOS）
完全限定域名：outsidecli.chinaskills.cn
普通用户/登录密码：skills/ChinaSkill23
超级管理员/登录密码：root/ChinaSkill23
网络地址/掩码/网关：DHCP From IspSrv
六、Linux项目任务清单
=====================
**（一）服务器IspSrv工作任务**
------------------------------
### DHCP
为OutsideCli客户端网络分配地址，地址池范围：81.6.63.110-81.6.63.190/24；
域名解析服务器：按照实际需求配置DNS服务器地址选项；
网关：按照实际需求配置网关地址选项；
### DNS
安装BIND9；
配置为DNS根域服务器；
其他未知域名解析,统一解析为该本机IP；
创建正向区域“chinaskills.cn”；
类型为Slave；
主服务器为“AppSrv”；
### WEB服务
安装nginx软件包；
配置文件名为ispweb.conf，放置在/etc/nginx/conf.d/目录下；
网站根目录为/mut/crypt（目录不存在需创建）；
启用FastCGI功能，让nginx能够解析php请求；
index.php内容使用Welcome to 2023 Computer Network Application contest!
**（二）服务器RouterSrv上的工作任务**
-------------------------------------
### DHCP RELAY
安装DHCP中继；
允许客户端通过中继服务获取网络地址；
### ROUTING
开启路由转发，为当前实验环境提供路由功能。
根据题目要求，配置单臂路由实现内部客户端和服务器之间的通信。
### SSH
工作端口为2021；
只允许用户user01，密码ChinaSkill23登录到router。其他用户（包括root）不能登录，创建一个新用户，新用户可以从本地登录，但不能从ssh远程登录。
通过ssh登录尝试登录到RouterSrv，一分钟内最多尝试登录的次数为3次，超过后禁止该客户端网络地址访问ssh服务。
记录用户登录的日志到/var/log/ssh.log，日志内容要包含：源地址，目标地址，协议，源端口，目标端口。
### IPTABLES
添加必要的网络地址转换规则，使外部客户端能够访问到内部服务器上的dns、mail、web和ftp服务。
INPUT、OUTPUT和FOREARD链默认拒绝（DROP）所有流量通行。
配置源地址转换允许内部客户端能够访问互联网区域。
### Web Proxy
安装Nginx组件；
配置文件名为proxy.conf，放置在/etc/nginx/conf.d/目录下；
为www.chinaskills.cn配置代理前端，通过HTTPS的访问后端Web服务器；
后端服务器日志内容需要记录真实客户端的IP地址。
缓存后端Web服务器上的静态页面。
创建服务监控脚本：/shells/chkWeb.sh
编写脚本监控公司的网站运行情况；
脚本可以在后台持续运行；
每隔3S检查一次网站的运行状态，如果发现异常尝试3次；
如果确定网站无法访问，则返回用户“网站正在维护中，请您稍后再试”的页面。
**（三）服务器AppSrv上的工作任务**
----------------------------------
### SSH
安装SSH，工作端口监听在2101。
仅允许InsideCli客户端进行ssh访问，其余所有主机的请求都应该拒绝。
在cskadmin用户环境下可以免秘钥登录，并且拥有root控制权限。
### DHCP
为InsideCli客户端网络分配地址，地址池范围：192.168.0.110-192.168.0.190/24；
域名解析服务器：按照实际需求配置DNS服务器地址选项；
网关：按照实际需求配置网关地址选项；
为InsideCli分配固定地址为192.168.0.190/24。
### DNS
为chinaskills.cn域提供域名解析。
为www.chinaskills.cn、download.chinaskills.cn和mail.chinaskills.cn提供解析。
启用内外网解析功能，当内网客户端请求解析的时候，解析到对应的内部服务器地址，当外部客户端请求解析的时候，请把解析结果解析到提供服务的公有地址。
请将IspSrv作为上游DNS服务器，所有未知查询都由该服务器处理。
### WEB服务
安装WEb服务；
服务以用户webuser系统用户运行；
限制web服务只能使用系统500M物理内存；
全站点启用TLS访问，使用本机上的“CSK Global Root
CA”颁发机构颁发，网站证书信息如下：
C = CN
ST = China
L = BeiJing
O = skills
OU = Operations Departments
CN = [\*.chinaskills.co](http://www.skbt.cn)m
客户端访问https时应无浏览器（含终端）安全警告信息；
当用户使用http访问时自动跳转到https安全连接；
搭建www.chinaskills.cn站点；
网页文件放在StorgeSrv服务器上；
在StorageSrv上安装MriaDB，在本机上安装PHP，发布WordPress网站；
MariaDB数据库管理员信息：User: root/ Password: ChinaSkill23!。
创建网站download.chinaskills.cn站点;
仅允许ldsgp用户组访问；
网页文件存放在StorageSrv服务器上；
在该站点的根目录下创建以下文件“test.mp3, test.mp4,
test.pdf”，其中test.mp4文件的大小为100M，页面访问成功后能够列出目录所有文件。
作安全加固，在任何页面不会出现系统和WEB服务器版本信息。
### Mariadb Backup Script
脚本文件：/shells/mysqlbk.sh；
备份数据到/root/mysqlbackup 目录；
备份脚本每隔30分钟实现自动备份；
导出的文件名为 all-databases-20230213102333, 其中 20230213102333
为运行备份脚本的当前时间， 精确到秒。
### MAIL
安装配置postfix和dovecot，启用imaps和smtps，并创建测试用户mailuser1和mailuser2。
使用mailuser1\@chinaskills.cn的邮箱向mailuser2\@chinaskills.cn的邮箱发送一封测试邮件，邮件标题为“just
test mail from mailuser1”, 邮件内容为“hello , mailuser2”。
使用mailuser2\@chinaskills.cn的邮箱向mailuser1\@chinaskills.cn的邮箱发送一封测试邮件，邮件标题为“just
test mail from mailuser2”, 邮件内容为“hello , mailuser1”。
添加广播邮箱地址all\@chinaskills.cn，当该邮箱收到邮件时，所有用户都能在自己的邮箱中查看。
使用https://mail.chinaskills.cn网站测试邮件发送与接收。
### CA（证书颁发机构）
CA根证书路径/csk-rootca/csk-ca.pem；
签发数字证书，颁发者信息：(仅包含如下信息)
C = CN
ST = China
L = BeiJing
O = skills
OU = Operations Departments
CN = CSK Global Root CA
**（四）服务器StorageSrv上的工作任务**
--------------------------------------
### SSH
安装openssh组件；
创建的user01 、 user02用户允许访问ssh服务；
服务器本地root用户不允许访问；
修改SSH服务默认端口，启用新端口 3358；
添加用户user01 user02 到sudo组；用于远程接入，提权操作。
### DISK
添加大小均为10G的虚拟磁盘，配置raid-5磁盘。
创建LVM命名为/dev/vg01/lv01，大小为100G，格式化为ext4，挂在到本地目录/webdata，在分区内建立测试空文件disk.txt。
### NFS
共享/webdata/目录；
用于存储AppSrv主机的WEB数据；
仅允许AppSrv主机访问该共享。
### VSFTPD
禁止使用不安全的FTP，请使用“CSK Global Root
CA”证书颁发机构，颁发的证书，启用FTPS服务；
用户webadmin，登录ftp服务器，根目录为/webdata/；
登录后限制在自己的根目录;
允许WEB管理员上传和下载文件，但是禁止上传后缀名为.doc .docx .xlsx的文件。
限制用户的下载最大速度为100kb/s；最大同一IP在线人数为2人；
用于通过工具或者浏览器下载的最大速度不超过 100kb/s
一个IP地址同时登陆的用户进程/人数不超过2人。
### SAMBA
创建samba共享，本地目录为/data/share1，要求：
共享名为share1。
仅允许zsuser用户能上传文件。
创建samba共享，本地目录为/data/public，要求：
共享名为public。
允许匿名访问。
所有用户都能上传文件。
### LDAP
安装slapd,为samba服务提供账户认证；
创建chinaskills.cn目录服务，并创建用户组ldsgp ,将zsuser、lsusr、wuusr。
### ShellScript
编写添加用户的脚本,存储在/shells/userAdd.sh目录；
当有新员工入职时，管理员运行脚本为其创建公司账号;
自动分配客户端账号、公司邮箱、samba目录及权限、网站账号等;
以userAdd lifei的方式运行脚本，lifei为举例的员工姓名。
**（五）服务器IOMSrv工作任务**
------------------------------
通过Linux代理模板，添加StorageSrv、AppSrv操作系统监控对象，查看运行状态；
通过中间件Nginx模板，添加Nginx监控对象，查看运行状态；
通过中间件MySQL数据库Agent模板，添加Mariadb监控对象，查看运行状态；
通过新增WEB探测对象，监控门户网站www.chinaskills.cn，查看运行状态；
基于AppSrv上的门户网站业务，完成业务拓扑绘制，并在业务大屏上呈现。
**（六）客户端OutsideCli和InsideCli工作任务**
---------------------------------------------
### OutsideCli
作为DNS服务器域名解析测试的客户端，安装nslookup、dig命令行工具;
作为网站访问测试的客户端，安装firefox浏览器, curl命令行测试工具;
作为SSH远程登录测试客户端，安装ssh命令行测试工具;
作为SAMBA测试的客户端，使用图形界面文件浏览器测试, 并安装smbclient工具;
作为FTP测试的客户端，安装lftp命令行工具；
作为防火墙规则效果测试客户端，安装Fping命令行工具。
截图的时候请使用上述提到的工具进行功能测试。
### InsideCli
作为DNS服务器域名解析测试的客户端，安装nslookup、dig命令行工具;
作为网站访问测试的客户端，安装firefox浏览器, curl命令行测试工具;
作为SSH远程登录测试客户端，安装ssh命令行测试工具;
作为SAMBA测试的客户端，使用图形界面文件浏览器测试, 并安装smbclient工具;
作为FTP测试的客户端，安装lftp命令行工具；
作为防火墙规则效果测试客户端，安装ping命令行工具。
