1【安装】
mp.weixin.qq.com
Pro功能强于Adv
关于Prof版本和Adv版本的区别，可以参考下图，专业版是包含高级版的，我们选择专业版进行安装
双击TIA_Portal_STEP7_Prof_Safety_WINCC_Prof_V16.exe进行安装
解压安装
如果电脑死循环重启：
打开注册表 regedit 计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager
注册表 PendingFileRenameOperations 删除该文件
继续安装，如果还死循环重启，继续删除注册表这个文件
2【注册】
在博图的安装包里找EKB
打开EKB
博图的授权也一样，蓝底框表示已授权。
//================================================
3【仿真】
下面需要虚拟出一个1500的PLC
下载一个【234】SIMATIC_PLCSIM_Advanced_V3 的文件
先安装我——WinPcap_4_1_3.exe这个文件需要兼容模式win8，管理员权限。
后面重复上面步骤，注册表里删除Pending文件
装好后，桌面多个图标

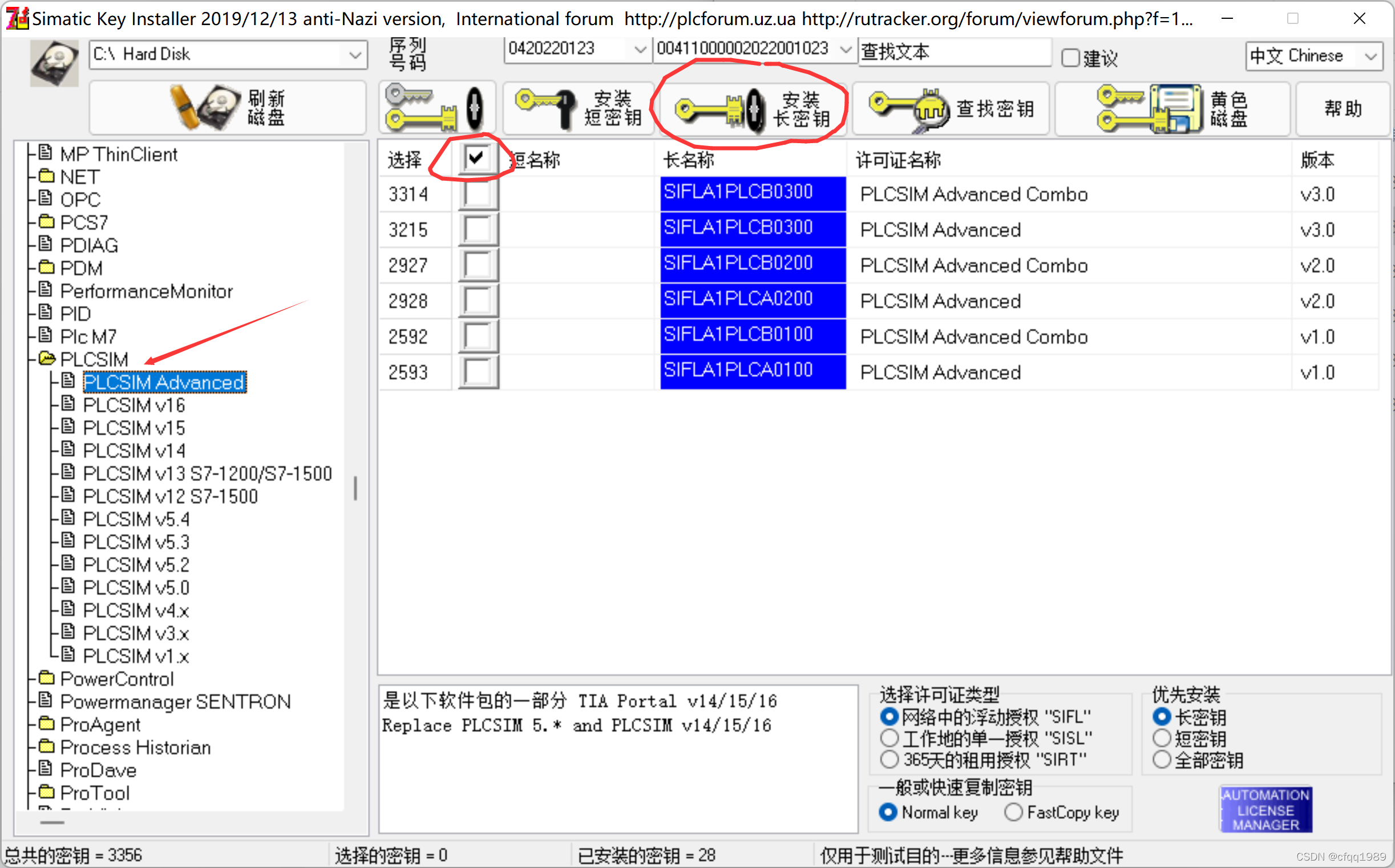

这个文件装好后，还需要授权。
在博图里，新建一个1500的PLC。

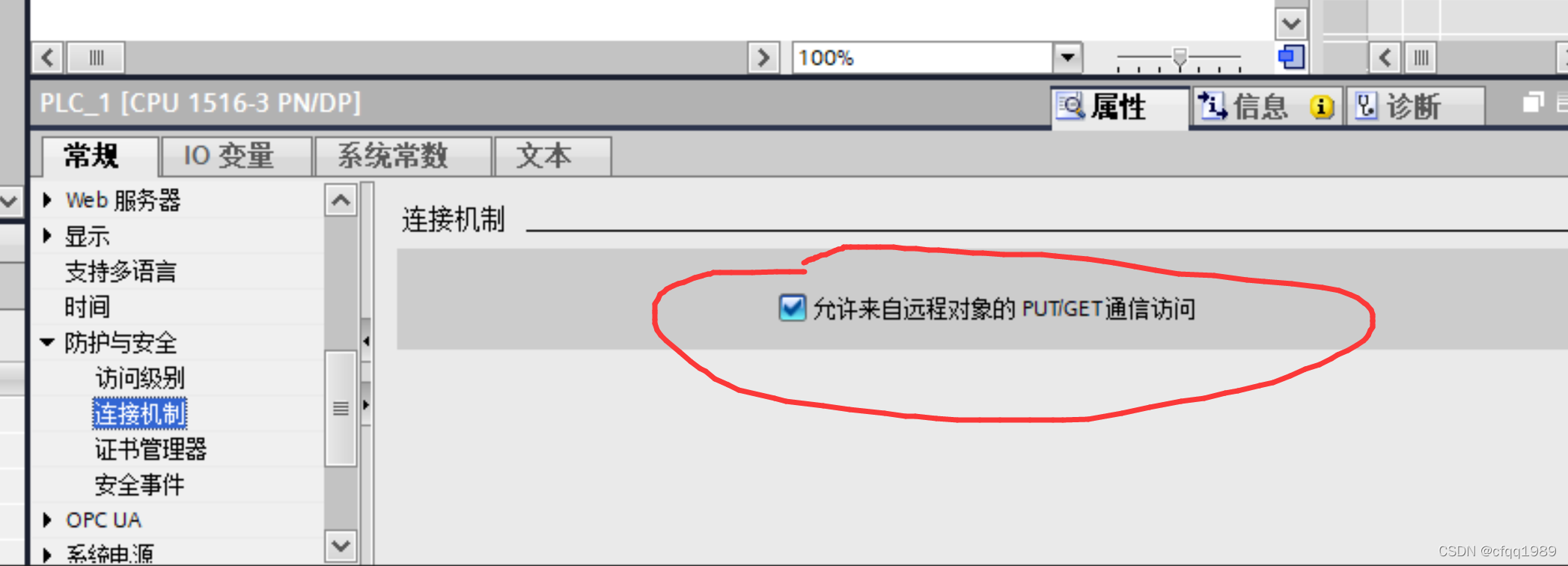

在组态里，双击CPU，在》常规》防护与安全》连接机制》打勾

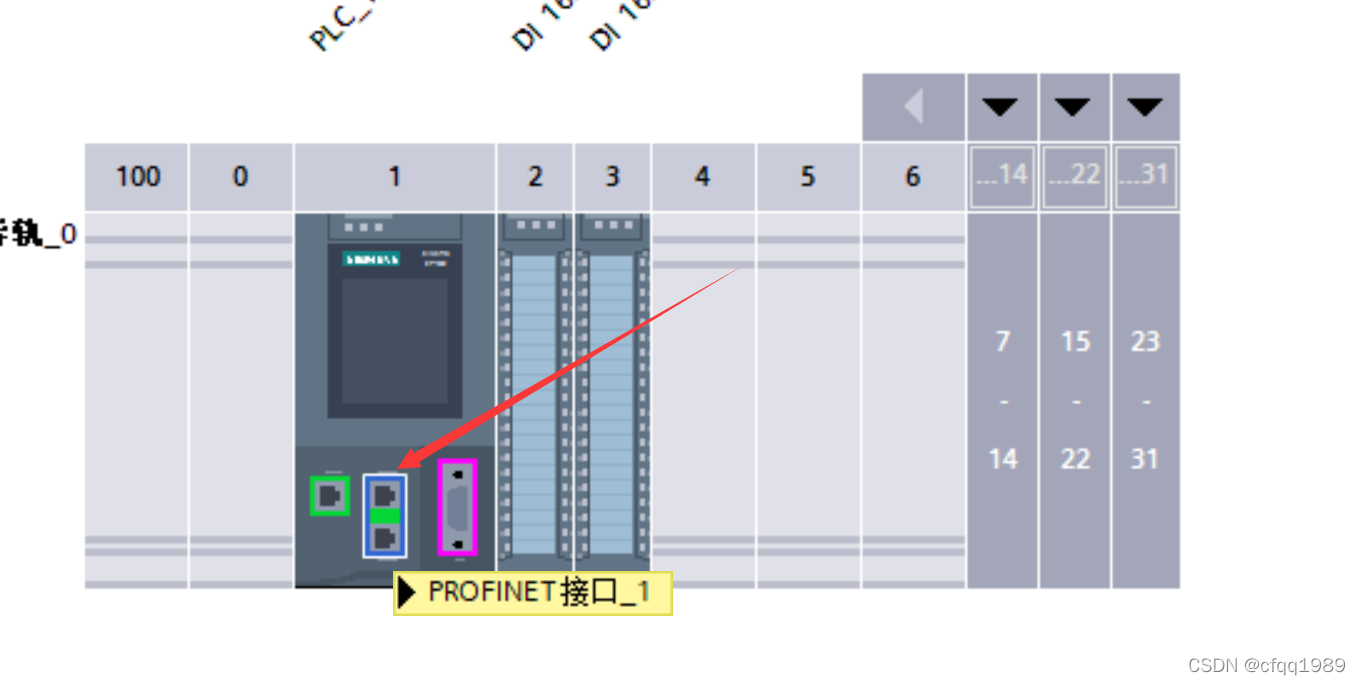

再点cpu的网口：

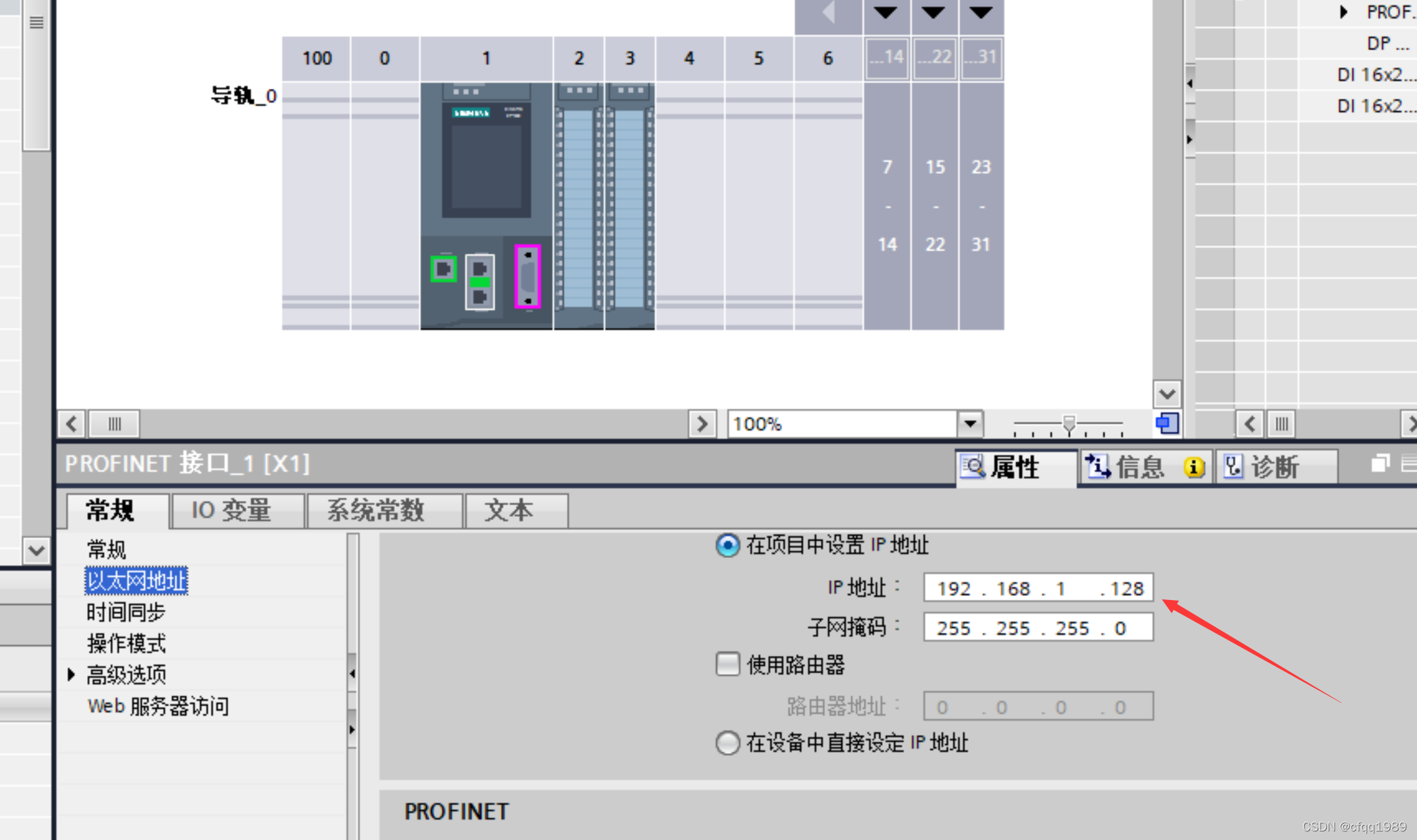

设置ip地址：

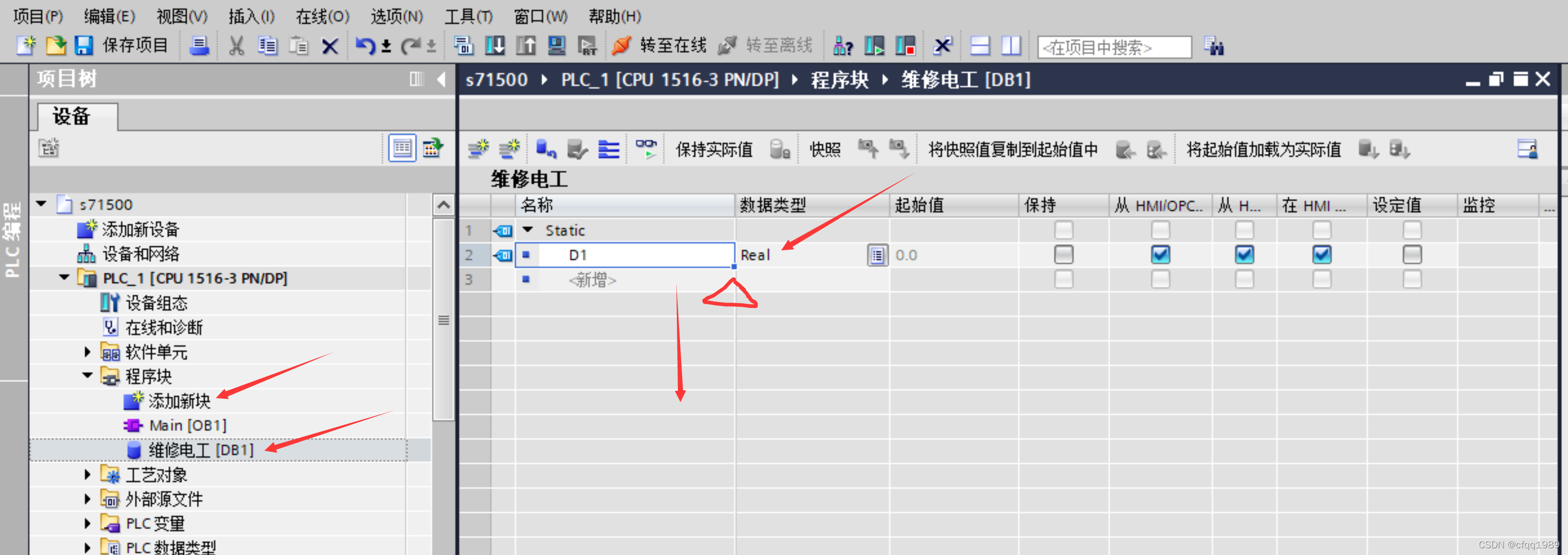

下面新建DB块》程序块》添加新块》命名为：维修电工

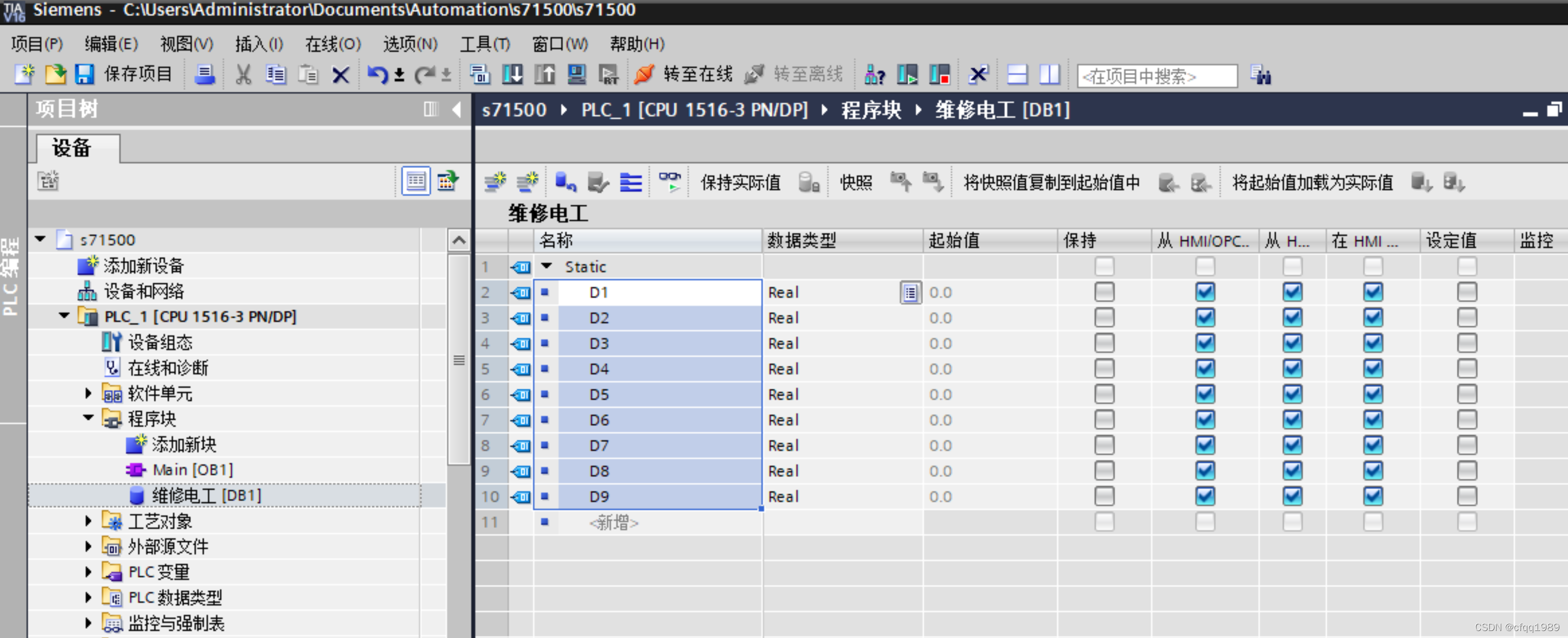

Real类型。D1的蓝点往下拉。

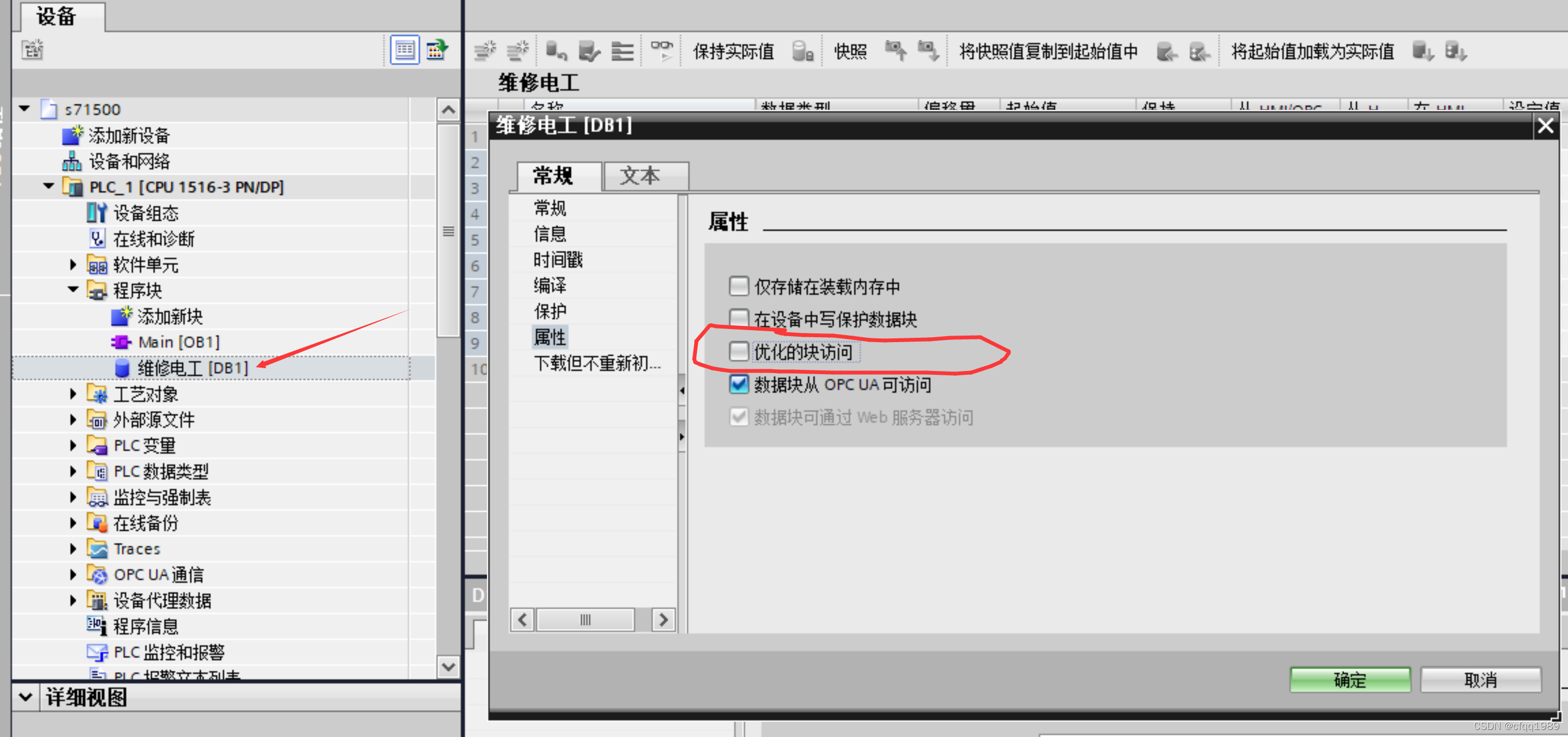

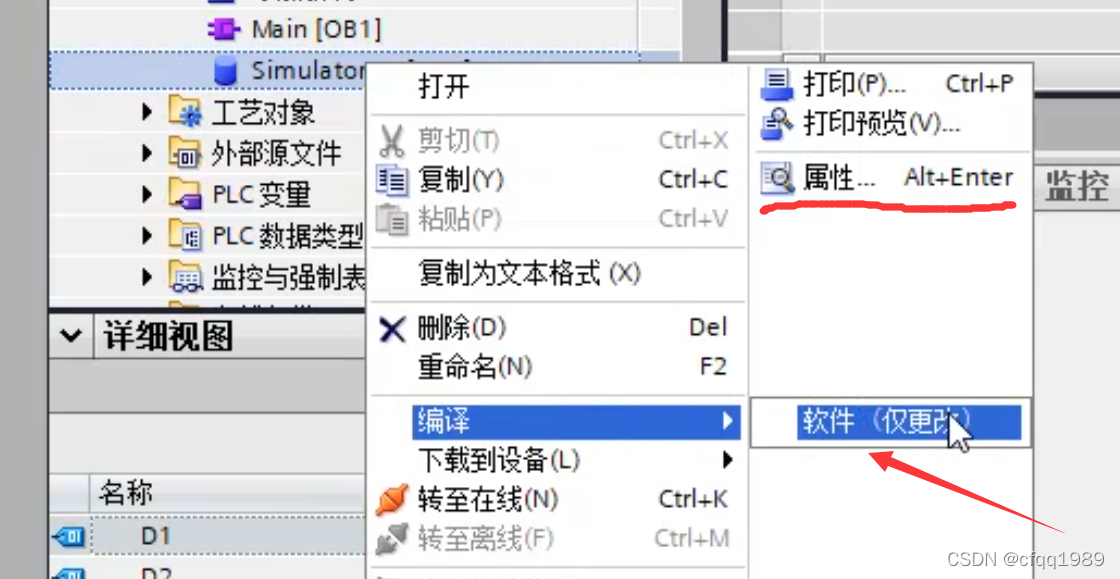

在维修电工DB1》右键》属性》去掉优化
下面 ：编译》软件

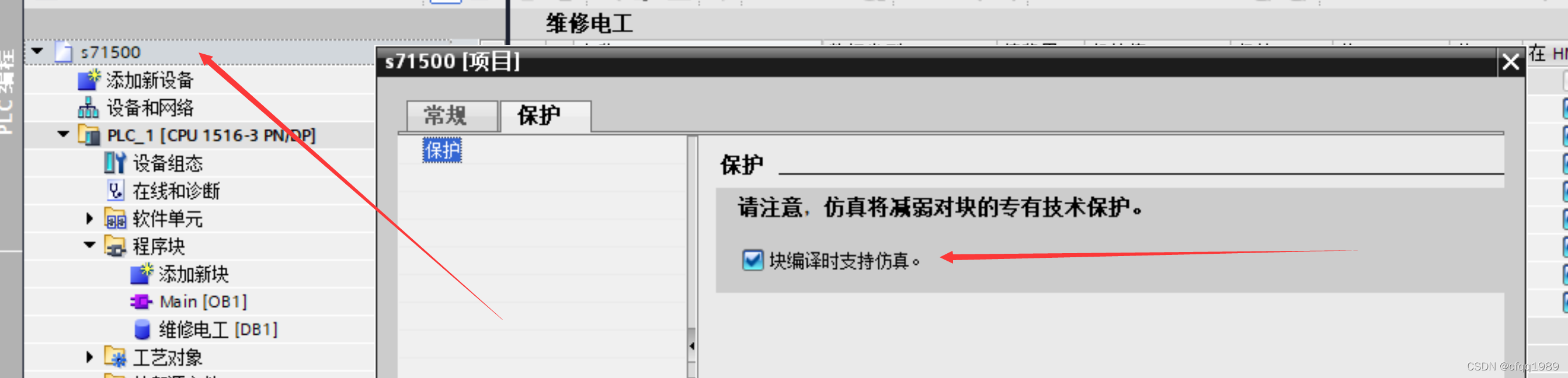

在项目》右键属性》保护》把勾挑上

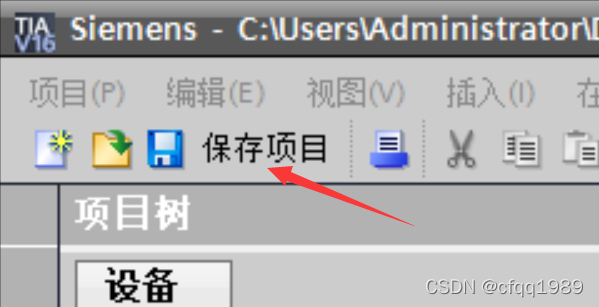

然后保存项目
//========================================================

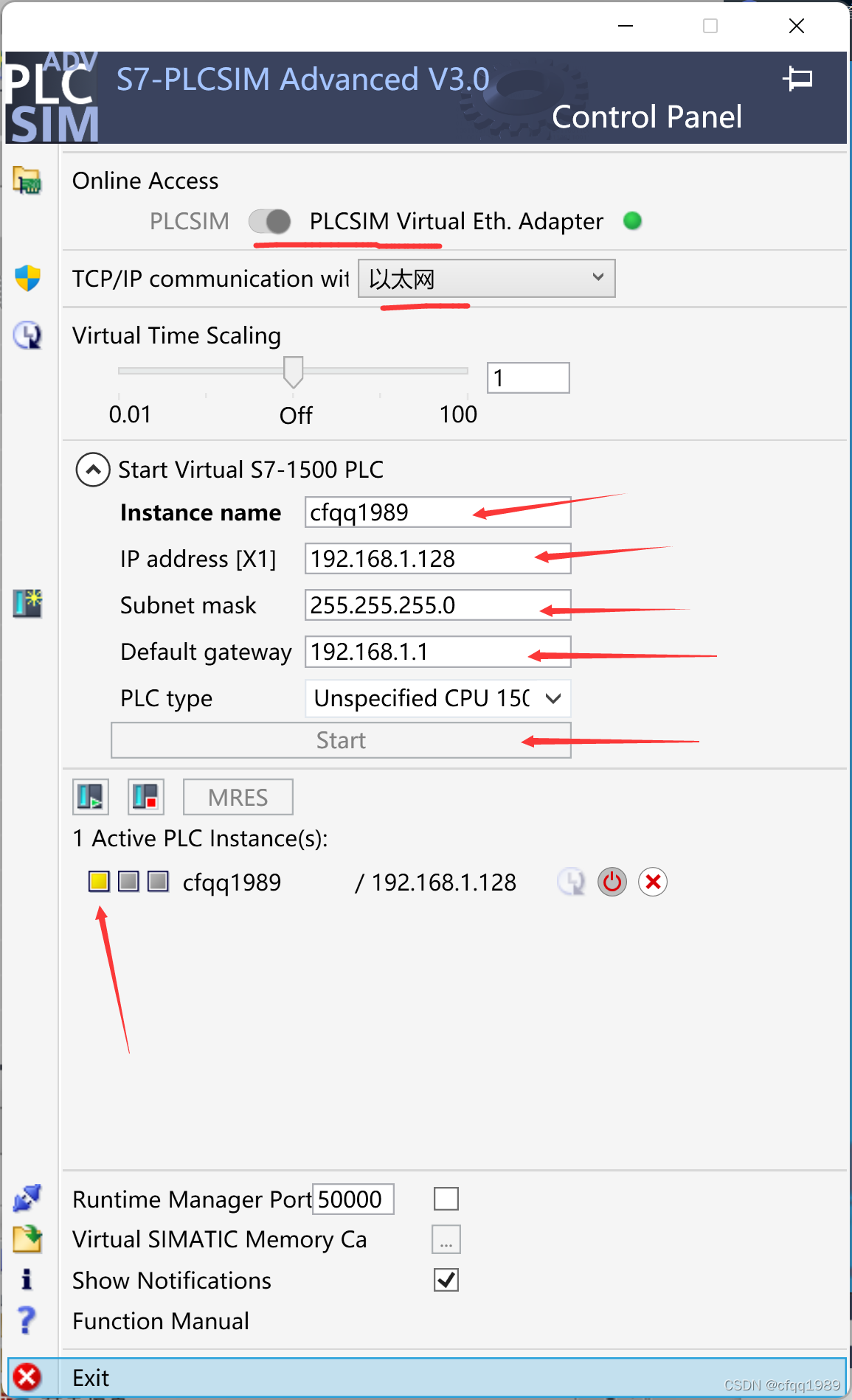

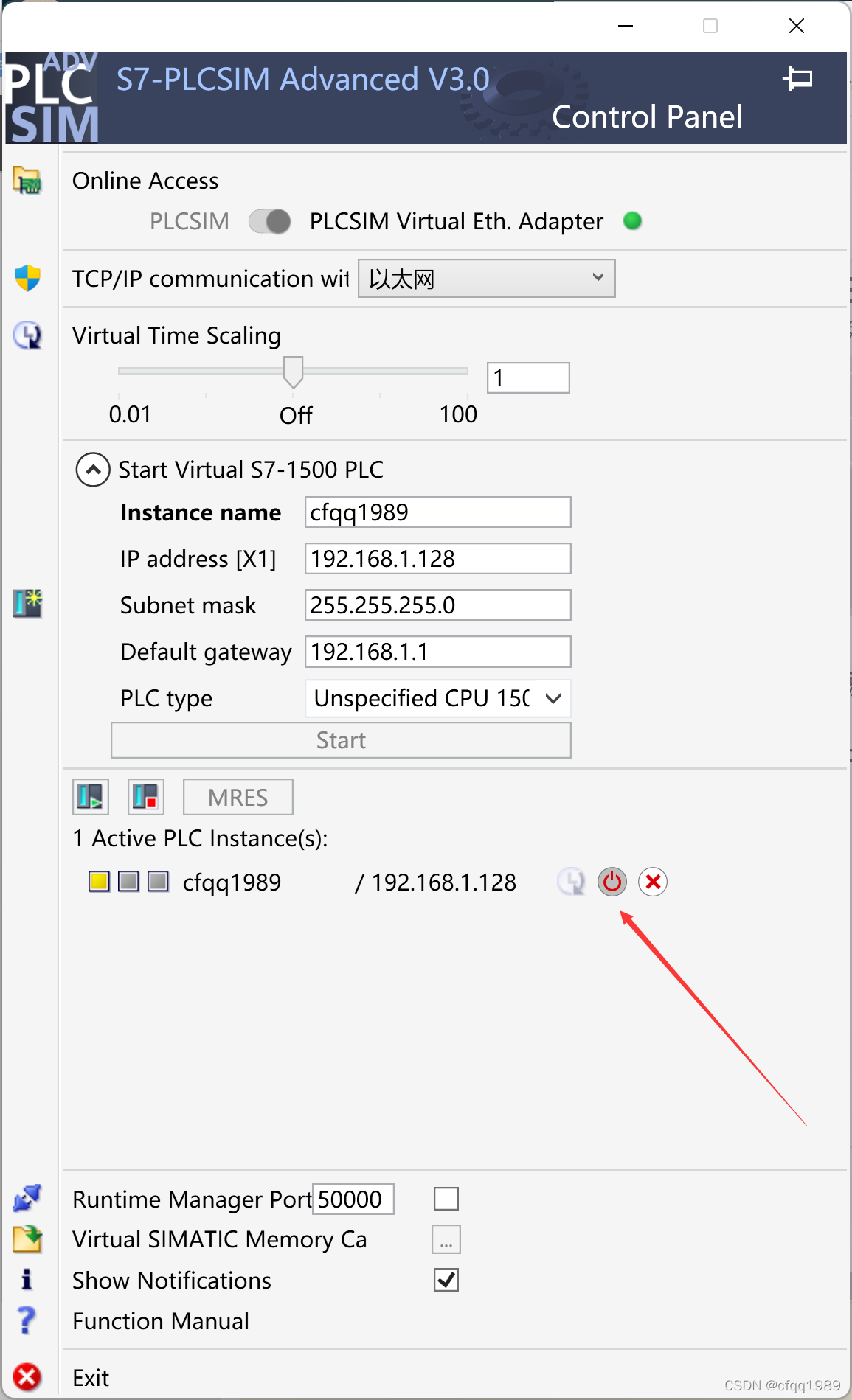

用管理员运行PLCSIM 完成配置后要保证CPU状态是黄色灯
CPU的ip地址，子网掩码，网关设定好后 Start 后，CPU是黄色状态灯（cpu现在没程序）
//===================================================================

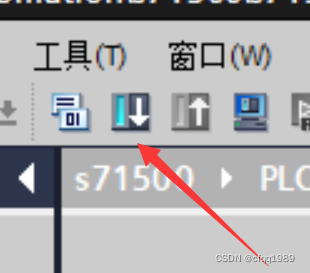

打开博图，准备下载程序
如果没有西门子网卡：
右下角》网络》高级网络设置》更多网络适配器
有这个西门子虚拟网口，才说明PLCSIM_Advanced是安装好

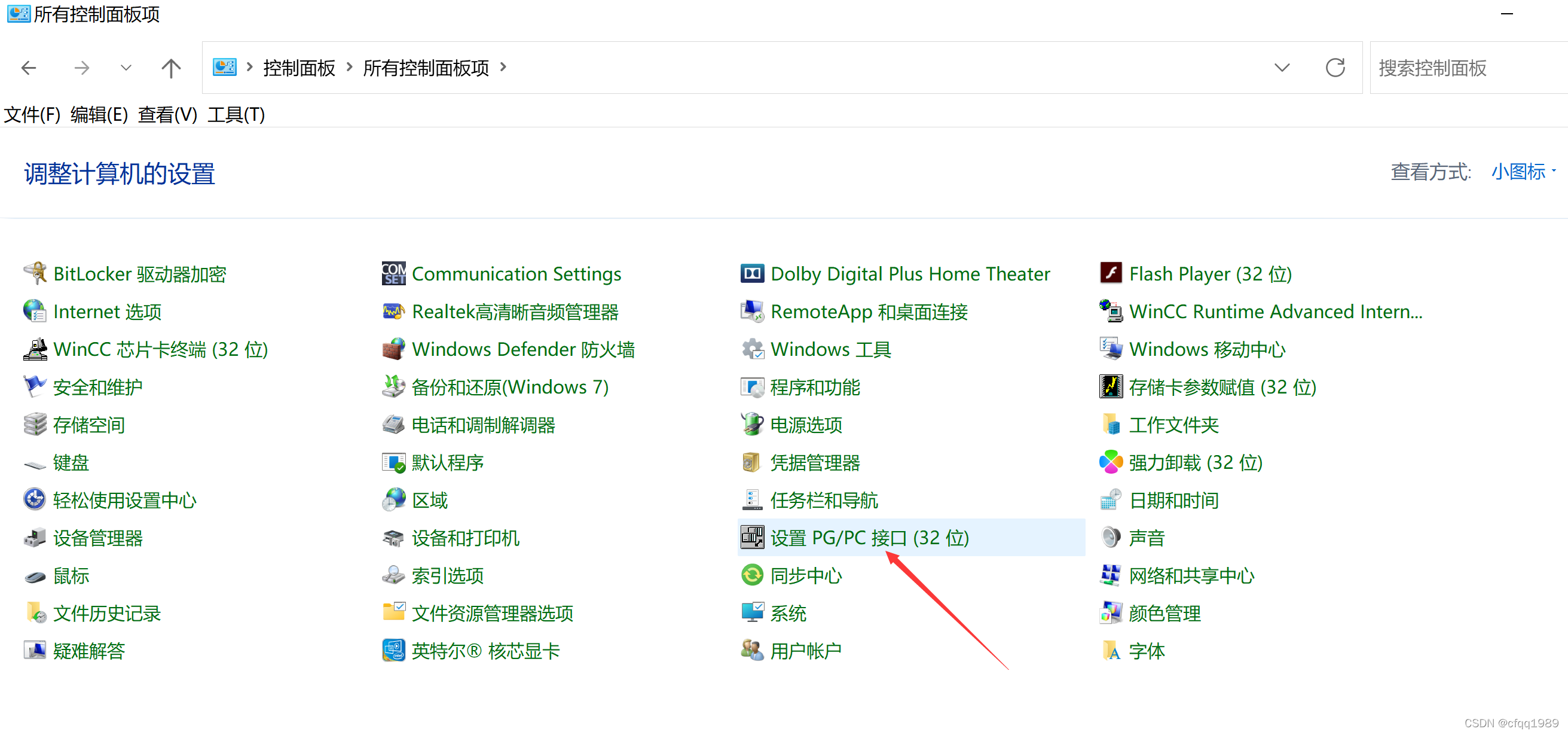

在控制面板里找PG/PC接口

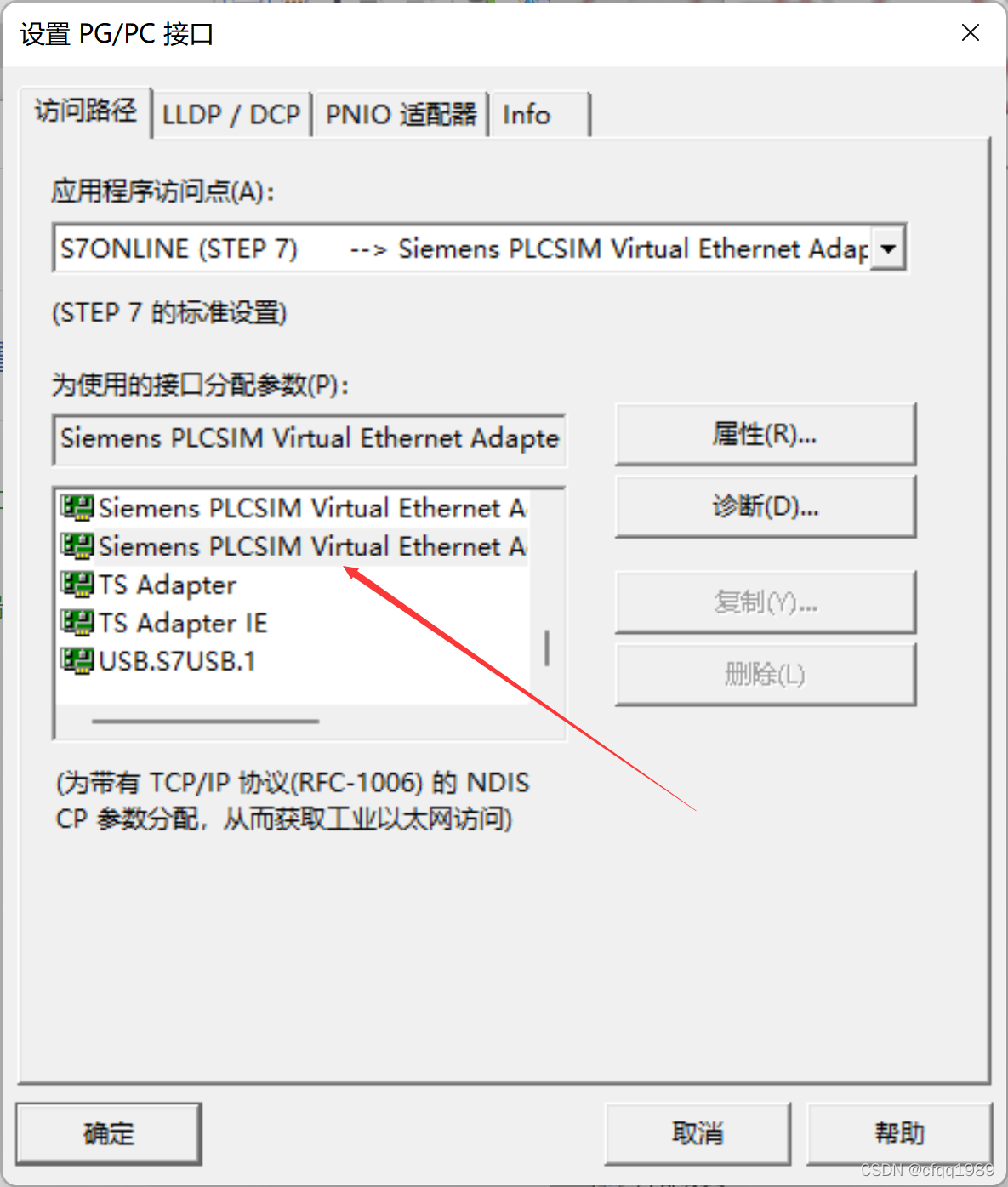

选这个AUTO这网卡

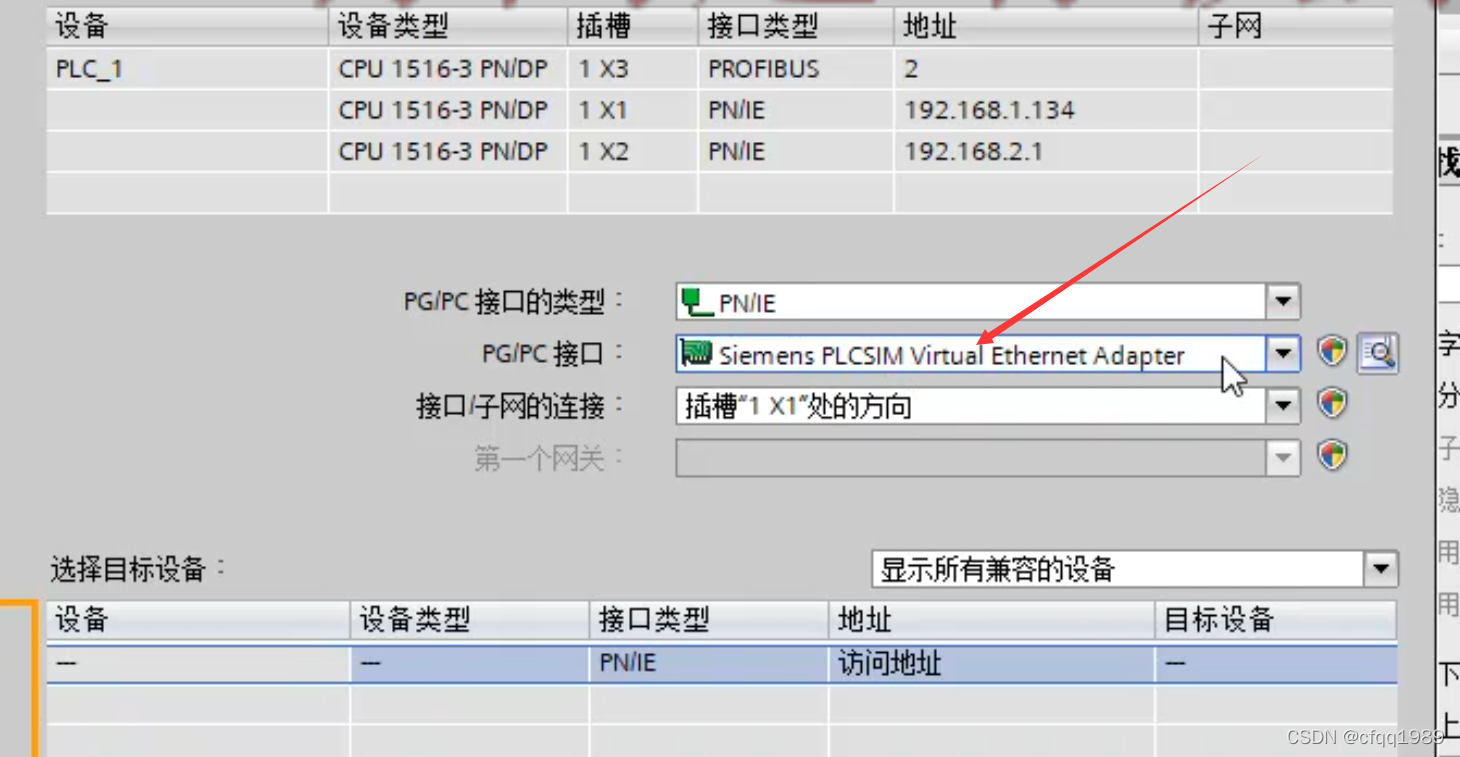

这样，在下载里，就会出现西门子这张网卡》开始搜索
如果还是搜索不到PLC：
重启一下PLC的开关，然后再博图里重新搜索PLC
重新开关PLC后，博图就应该能搜索到PLC了
