squid代理服务器（传统代理、透明代理、反向代理、ACL、日志分析）

一、Squid 代理服务器

（一）代理的工作机制

1、代替客户机向网站请求数据，从而可以隐藏用户的真实IP地址。
2、将获得的网页数据（静态 Web 元素）保存到缓存中并发送给客户机，以便下次请求相同的数据时快速响应。

（二）代理的类型

传统代理：

适用于Internet，需在客户机指定代理服务器的地址和端口。

透明代理：

客户机不需指定代理服务器的地址和端口，而是通过默认路由、防火墙策略将Web访问重定向给代理服务器处理。

反向代理：

如果 Squid 反向代理服务器中缓存了该请求的资源，则将该请求的资源直接返回给客户端；否则反向代理服务器将向后台的 WEB 服务器请求资源，然后将请求的应答返回给客户端，同时也将该应答缓存在本地，供下一个请求者使用。

二、安装squid服务

systemctl stop firewalld
systemctl disable firewalld
setenforce 0

1、编译安装 Squid

yum -y install gcc gcc-c++ make

压缩包
密码：ke4tx7

cd /opt
拖入压缩包
tar zxvf squid-3.5.27.tar.gz -C /opt/
cd /opt/squid-3.5.27

./configure --prefix=/usr/local/squid \
--sysconfdir=/etc \
--enable-arp-acl \
--enable-linux-netfilter \
--enable-linux-tproxy \
--enable-async-io=100 \
--enable-err-language="Simplify_Chinese" \
--enable-underscore \
--enable-poll \
--enable-gnuregex

make -j2 && make install

./configure
–prefix=/usr/local/squid \ #安装目录
–sysconfdir=/etc/ \ #单独讲配置文件修改到/etc目录下
–enable-arp-acl \ #可在ACL中设置通过MAC地址进行管理，防止IP欺骗
–enable-linux-netfilter \ #使用内核过滤
–enable-linux-tproxy \ #支持透明模式
–enable-async-io=100 \ #异步I/O，提升储存性能，值可修改
–enable-err-language=“Simplify_Chinese” \ #错误信息的显示语言
–enable-underscore \ #允许URL中有下划线
–enable-poll \ #使用Poll()模式，提升性能
–enable-gnuregex #使用GNU正则表达式

#创建链接文件，优化路径
ln -s /usr/local/squid/sbin/* /usr/local/sbin#创建链接文件，优化路径
#创建程序用户、组
useradd -M -s /sbin/nologin squid
#改变目录属主
chown -R squid:squid /usr/local/squid/var/

在这里插入图片描述

2、修改 Squid 的配置文件

vim /etc/squid.conf
56行插入
http_access allow all				#放在 http_access deny all 之前，允许任意客户机使用代理服务
http_access deny all
http_port 3128						#用来指定代理服务监听的地址和端口(默认的端口号为 3128)
61行插入
cache_effective_user squid			#添加，指定程序用户，用来设置初始化、运行时缓存的账号,否则启动不成功
cache_effective_group squid			#添加，指定账号基本组

coredump_dir /usr/local/squid/var/cache/squid		#指定缓存文件目录

在这里插入图片描述

3、Squid 的运行控制

#检查配置文件语法是否正确
squid -k parse
#启动 Squid
squid -z 					#-z 选项用来初始化缓存目录
squid						#启动 squid 服务

netstat -anpt | grep "squid"

在这里插入图片描述

4、创建 Squid 服务脚本

vim /etc/init.d/squid

#!/bin/bash
#chkconfig: 2345 90 25
PID="/usr/local/squid/var/run/squid.pid"
CONF="/etc/squid.conf"
CMD="/usr/local/squid/sbin/squid"

case "$1" in
   start)
     netstat -natp | grep squid &> /dev/null
     if [ $? -eq 0 ]
     then
       echo "squid is running"
       else
       echo "正在启动 squid..."
       $CMD
     fi
   ;;
   stop)
     $CMD -k kill &> /dev/null
     rm -rf $PID &> /dev/null
   ;;
   status)
     [ -f $PID ] &> /dev/null
        if [ $? -eq 0 ]
          then
            netstat -natp | grep squid
          else
            echo "squid is not running"
        fi
   ;;
   restart)
      $0 stop &> /dev/null
      echo "正在关闭 squid..."
         $0 start &> /dev/null
      echo "正在启动 squid..."
   ;;
   reload)
      $CMD -k reconfigure
   ;;
   check)
      $CMD -k parse
   ;;
   *)
      echo "用法：$0{start|stop|status|reload|check|restart}"
   ;;
esac

#2345是默认自启动级别，如是-代表任何级别都不自启动；90是启动优先级，25是停止优先级，优先级范围是0－100，数字越大，优先级越低。

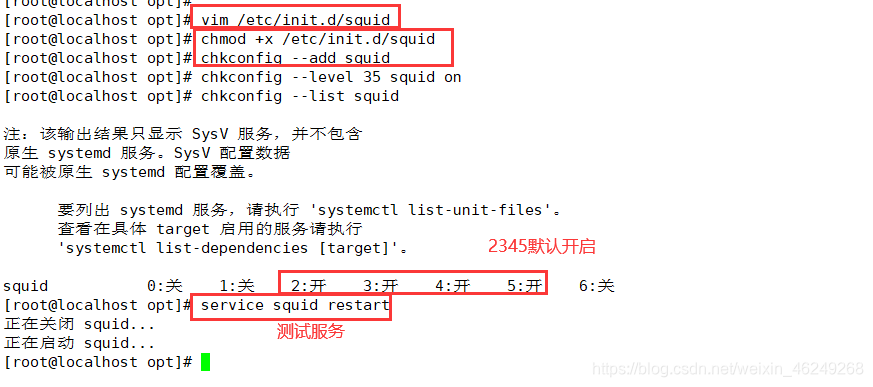

chmod +x /etc/init.d/squid
chkconfig --add squid
chkconfig --level 35 squid on

service squid restart						#测试服务

在这里插入图片描述

三、构建传统代理服务器

环境配置

Squid-Server	CentOS7	192.168.110.10	squid-3.5.27.tar.gz
Web1	CentOS7	192.168.110.20	httpd
客户机	Windows	192.168.110.100

Squid-Server（192.168.110.10)

vim /etc/squid.conf
......
http_access allow all
http_access deny all
http_port 3128
cache_effective_user squid
cache_effective_group squid

63行插入

cache_mem 64 MB				#指定缓存功能所使用的内存空间大小，便于保持访问较频繁的WEB对象，容量最好为4的倍数，单位为MB，建议设为物理内存的1/4
reply_body_max_size 10 MB			#允许用户下载的最大文件大小，以字节为单位，当下载超过指定大小的Web对象时，浏览器的报错页面中会出现“请求或访问太大”的提示默认设置0表示不进行限制
maximum_object_size 4096 KB			#允许保存到缓存空间的最大对象大小，以KB为单位，超过大小限制的文件将不被缓存，而是直接转发给用户

在这里插入图片描述

service squid restart
systemctl restart squid

在这里插入图片描述

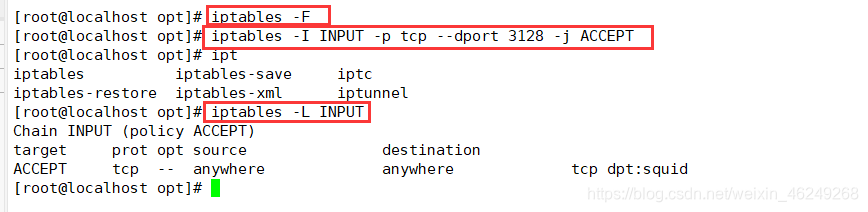

生产环境中还需要修改防火墙规则

iptables -F
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT
iptables -L INPUT

在这里插入图片描述

客户机的代理配置（192.168.110.100）

1、配置客户端IP地址
在这里插入图片描述

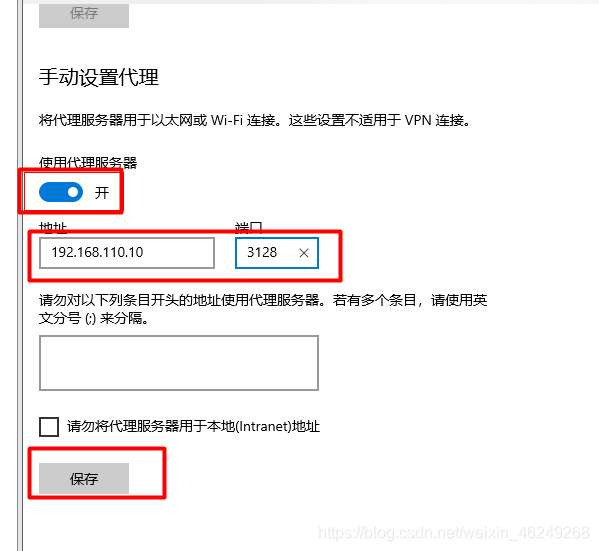

2、打开浏览器，配置代理功能

web1(192.168.110.20)

systemctl stop firewalld.service
setenforce 0
yum -y install httpd
systemctl start httpd
netstat -natp | grep 80

在这里插入图片描述

检测

在浏览器输入Web服务器IP地址访问，查看Web服务器访问日志，显示的是由代理服务器替客户机在访问。

http://192.168.110.20

在这里插入图片描述

查看Web1访问日志的新增记录

tail -f /var/log/httpd/access_log

在这里插入图片描述

四、搭建透明代理

环境准备

squid 服务器：ens33 192.168.110.10; ens37 192.168.100.100
web1 服务器：192.168.110.20
win10: 192.168.100.123

1、Squid服务器配置

cd /etc/sysconfig/network-scripts/
cp ifcfg-ens33 ifcfg-ens37
vim ifcfg-ens37
systemctl restart network

在这里插入图片描述

#60行修改添加提供内网服务的IP地址，和支持透明代理选项transparent
vim /etc/squid.conf
......
http_access allow all
http_access deny all
http_port 192.168.100.100:3128 transparent

systemctl restart squid

在这里插入图片描述

echo 'net.ipv4.ip_forward = 1' >> /etc/sysctl.conf
sysctl -p

iptables -F
iptables -t nat -F
#添加防火墙规则（将来源为100网段：80/443端口的流量重定向到3128端口）
iptables -t nat -I PREROUTING -i ens37 -s 192.168.100.0/24 -p tcp --dport 80 -j REDIRECT --to 3128
iptables -t nat -I PREROUTING -i ens37 -s 192.168.100.0/24 -p tcp --dport 443 -j REDIRECT --to 3128
#如果要进行重启，则需要配置以下规则
iptables -I INPUT -p tcp --dport 3128 -j ACCEPT

在这里插入图片描述

2、web1服务器

systemctl stop firewalld.service
setenforce 0
yum -y install httpd
systemctl start httpd
netstat -natp | grep 80

#添加一条静态路由
route add -net 192.168.100.0/24 gw 192.168.110.10

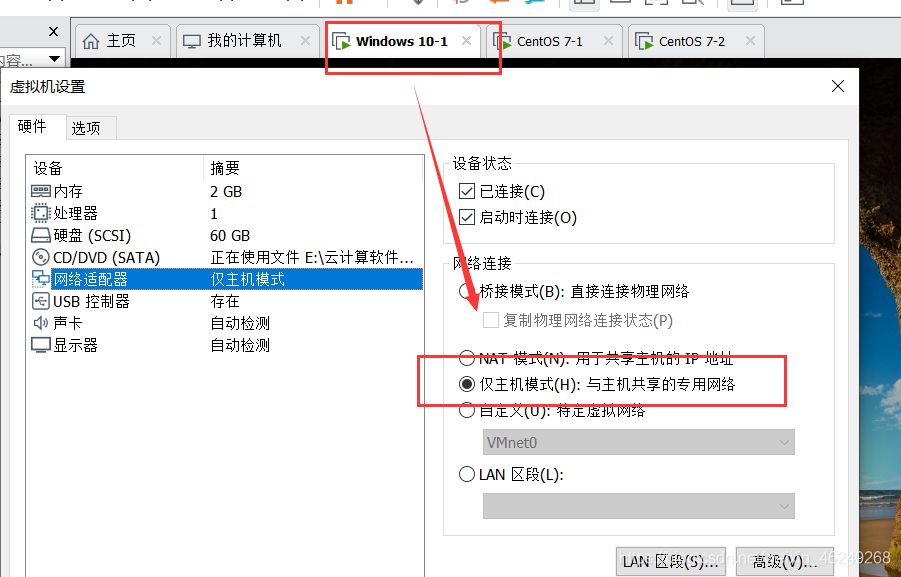

3、客户端关闭代理，修改win10 地址

访问web1服务器

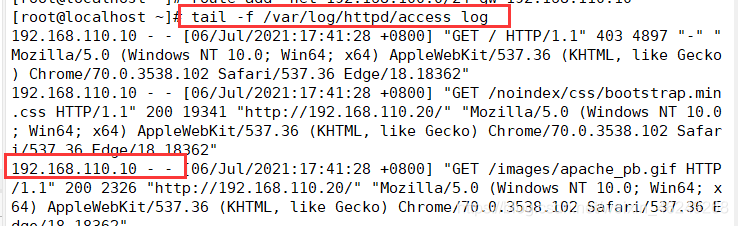

查看Web1访问日志的新增记录
tail -f /var/log/httpd/access_log

在这里插入图片描述

五、ACL访问控制

在配置文件squid.conf中，ACL访问控制通过以下两个步骤来实现:
使用acl配置项定义需要控制的条件;通过http_access配置项对已定义的列表做允许"或“拒绝”访问的控制。

格式:
acl 列表名称 列表类型 列表内容


列表名称:名称自定义，相当于给acl起个名字
列表类型:必须使用squid预定义的值，对应不同类别的控制条件
列表内容:是要控制的具体对象，不同类型的列表所对应的内容也不一样，可以有多个值(以空格为分隔，为“或"的关系)

方法一：
vim /etc/squid.conf
......
acl localhost src 192.168.100.123/24 					#源地址为192.168.184.10
acl MYLAN src 192.168.100.0/24							#客户机网段
acl destinationhost dst 192.168.226.129/32				#目标地址为192.168.184.20
acl MC20 maxconn 20										#最大并发连接20
acl PORT port 21										#目标端口21
acl DMBLOCK dstdomain .qq.com							#目标域，匹配域内所有站点
acl BURL url_regex -i ^rtsp:// ^emule://				#以rtsp://.emule://开头的URL，-i表示忽略大小写
acl PURL urlpath_regex -i \.mp3$ \.mp4$ \.rmvb$			#以.mp3、.mp4、.rmvb结尾的URL路径
acl WORKTIME time MTWHF 08:30-17:30						#时间为周一--至周五8:30~17:30，"MTWHF"为每个星期的英文首字母

第一条插入:
http_access deny host


方法二:
#启动对象列表管理
mkdir /etc/squid
vim /etc/squid/dest.list
192.168.226.129 										#Squid服务器IP
192.168.226.0/24										#任意需要的网段

vim /etc/ squid.conf
.......
acl destinationhost dst "/etc/squid/dest.list"			#调用指定文件中的列表内容
http access deny(或allow) destinationhost				#注意，如果是拒绝列表，需要放在http_access allow all前面

systemctl restart squid

squid 服务器：ens33 192.168.110.10
web1 服务器：192.168.110.20
win10: 192.168.100.123

在这里插入图片描述

六、Squid 日志分析

sarg ( Squid Analysis Report Generator)，是一款squid日志分析工具，采用HTML格式，详细列出每一位用户访问Internet的站点信息、时间占用信息、排名、连接次数、访问量等。

安装包

#安装图像处理软件包
yum install -y gd gd-devel pcre-devel
mkdir /usr/local/sarg

#将zxvf sarg-2.3.7. tar.gz压缩包上传到/opt目录下
cd /opt
tar zxvf sarg-2.3.7.tar.gz -C /opt/

cd /opt/sarg-2.3.7
./configure --prefix=/usr/local/sargk \
--sysconfdir=/etc/sarg \					#配置文件目录，默认是/usr/loca/etc
--enable-extraprotection					#额外安全防护


./configure --prefix=/usr/local/sarg --sysconfdir=/etc/sarg --enable-extraprotection

make && make install

vim /etc/sarg/sarg.conf
--7行--取消注释
access_log /usr/local/squid/var/logs/access.1og 				#指定访问日志文件
--25行--取消注释
title "Squid User Access Reports"								#网页标题
-- 120行--取消注释，修改
output_dir /var/www/html/sarg									#报告输出目录
--178行--取消注释
user_ip no														#使用用户名显示
--184行--取消注释，修改
topuser_sort_field connect reverse								#top排序中，指定连接次数采用降序排列，升序是normal
-- 190行--取消注释，修改
user_sort_field connect reverse									#对于用户访问记录，连接次数按降序排序
--206行--取消注释，修改
exclude_hosts /usr/local/sarg/noreport							#指定不计入排序的站点列表的文件
--257行--取消注释
overwrite_report no												#同名同日期的日志是否覆盖
--289行--取消注释，修改
mail_utility mailx.postfix										#发送邮件报告命令
--434行--取消注释，修改
charset UTF-8													#指定字符集UTF-8
--518行--取消注释
weekdavs 0-6													#top排行的星期周期
--525行--取消注释
hours 0-23														#top排行的时间周期
--633行--取消注释
www_document_root /var/www/html									#指定网页根目录

#添加不计入站点文件，添加的域名将不被显示在排序中
touch /usr/local/sarg/noreport


sarg --help					#获取帮助

#运行
sarg

在这里插入图片描述

#验证
yum install httpd -y
systemctl start httpd

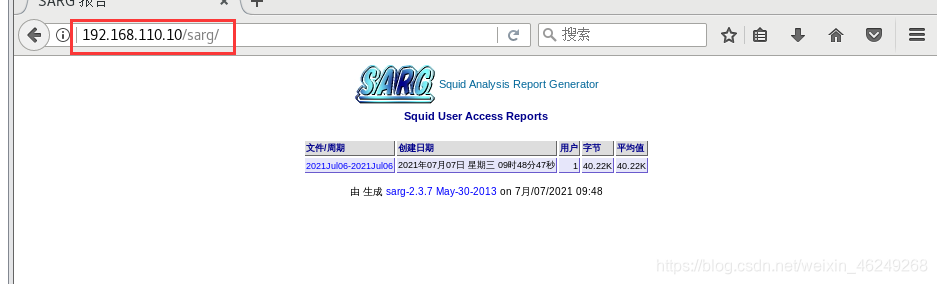

在squid服务器上使用浏览器访问http://192.168.110.10/sarg, 查看sarg报告网页。

在这里插入图片描述

#添加计划任务，执行每天生成报告
vim /usr/local/sarg/report.sh
#/bin/bash
#Get current date
TODAY=$(date +%d/%m/%Y)
#Get one week ago today
YESTERDAY=$(date -d "1 day ago" +%d/%m/%Y)
/usr/local/sarg/bin/sarg -l /usr/1ocal/squid/var/logs/access.log -o /var/www/html/sarg
-z -d $YESTERDAY-$TODAY &> /dev/null
exit 0

chmod +x /usr/local/sarg/report.sh

crontab -e
0 0*** /usr/1ocal/sarg/report.sh

七、反向代理

如果Squid反向代理服务器中缓存了该请求的资源，则将该请求的资源直接返回给客户端;否则反向代理
服务器将向后台的Web服务器请求资源，然后将请求的应答返回给客户端，同时也将该应答缓存在本地
供下一个请求者使用。
工作机制:
●缓存网页对象，减少重复请求
●将互联网请求轮询或按权重分配到内网web服务器
●代理用户请求，避免用户直接访问Web服务器，提高安全

squid 服务器：192.168.110.10
web1 服务器：192.168.110.20
web2 服务器：192.168.110.60
win10: 192.168.100.123

squid 服务器：192.168.110.10

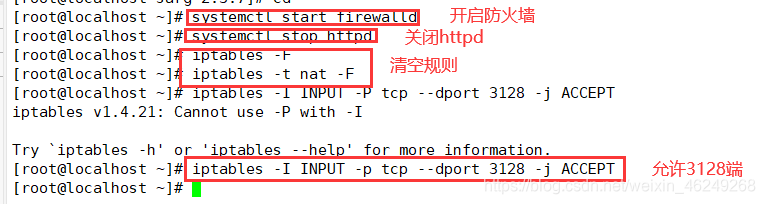

开启防火墙、本地关闭HTTPD
systemctl stop firewalld
systemctl stop httpd

iptables -F
iptables -t nat -F
iptables -I INPUT -P tcp --dport 3128 -j ACCEPT

在这里插入图片描述

vim /etc/ squid.conf
60行--修改，插入-------
http_port 192.168.110.10:80 accel vhost vport
cache_peer 192.168.110.20 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web1
cache_peer 192.168.110.60 parent 80 0 no-query originserver round-robin max_conn=30 weight=1 name=web2
cache_peer_domain web1 web2 www.kgc.com						#表示对www.kgc.com的请求,squid向192.168.110.20和192.168.110.60的80端口发出请求

在这里插入图片描述

systemctl stop httpd
service squid reload

http port 80 accel vhost vport
#squid从一个缓存变成了一个Web服务器反向代理加速模式，这个时候squid在80端口监听请求，同时和webserver的请求端口(vhost vport)绑定，这个时候请求到了squid, squid是不用转发请求的，而是直接要么从缓存中拿数据要么向,绑定的端口直接请求数据。
accel:反向代理加速模式
vhost:支持域名或主机名来表示代理节点
vport:支持IP和端口来表示代理节点
parent:代表为父节点，上下关系，非平级关系
80:代理内部web服务器的80端口
0:没有使用icp，表示就一台squid服务器
no-query:不做查询操作，直接获取数据
originserver:指定是源服务器
round-robin:指定squid 通过轮询方式将请求分发到其中一台父节点
max_conn:指定最大连接数
weight:指定权重
name:设置别名

web1/web2服务器

yum install -y httpd
systemctl start httpd

#节点1(web1):
echo "this is test01" >> /var/www/html/index.html

#节点2(web2):
echo "this is test02" >> /var/www/html/index.html

#客户机的域名映射配置
修改C: \Windows\System32 \drivers\etc\hosts 文件
192.168.110.10 www.kgc.com

在这里插入图片描述

#客户机的代理配置
打开浏览器，工具-->Internet选项-->连接-->局域网设置-->开启代理服务器(地址: Squid服务器IP地址，端口:80)
浏览器访问http://www.kgc.com

在这里插入图片描述

总结:

1、代理类型：
①传统代理：需在客户机指定代理服务器的地址和端口。
②透明代理：客户机不需指定代理服务器的地址和端口，而是通过默认路由、防火墙策略将web访问重定向给代理服务器处理。
③反向代理
• 缓存网页对象，减少重复请求
• 将互联网请求轮询或按权重分配到内网web服务器
• 代理用户请求，避免用户直接访问Web服务器，提高安全

2、ACL：通过http_access配置项对已定义的列表做“允许"或“拒绝”访问的控制。

3、日志分析：详细列出每一位用户访问Internet的站点信息、时间占用信息、排名、连接次数、访问量等。

4、出现的错误
①配置Windows10的ipv4地址时，ipconfig一直刷新不出新配置的192.168.110.100地址：是因为我配置的IPv4地址跟一台虚拟机中的虚拟IP出现冲突，换一个IPV4地址就可以了。
②经常出现端口和IP地址的冲突。
