AICFD是由天洑软件自主研发的通用智能热流体仿真软件，用于高效解决能源动力、船舶海洋、电子设备和车辆运载等领域复杂的流动和传热问题。软件涵盖了从建模、仿真到结果处理完整仿真分析流程，帮助工业企业建立设计、仿真和优化相结合的一体化流程，提高企业研发效率。
一、概 要
1）案例描述
本案例分析的是某轴流风扇，模型包含出口导叶流到和转子流道两部分组成，模拟风扇在入口速度为13.06m/s的工况下，风扇流场流动分布及风扇效率。本案例采用旋转机械向导模式，并结合通用模式与旋转机械专用后处理展示计算结果。
2）网格
六面体网格，网格数量180万。
3）计算条件
入口速度：13.06m/s；出口静压：0Pa；转速：3000rmp；湍流模型：SST k-omega；介质：25°空气。
二、向导设置
1）新建工程
① 启动AICFD 2023R2；
② 选择 文件>新建，选择旋转机械，选择工程文件路径，设置工程文件名，点击“确定”，进入旋转机械向导模式。
2）模型设置
进入向导模式，选择模型机械类型>Fan，本案例为稳态计算。设置完成，点击“下一步”。
右击 组件>添加组件，创建转子计算域，导入外部生成的计算域网格；
右击 组件>添加组件，创建静子计算域，设置对应计算域，点击“下一步”；
设置计算域，边界条件以及求解参数设置，湍流模型采用Standardk-epsilon模型，点击“下一步”；
根据模型设置，界面将自动识别交界面，也可以手动修改，点击“下一步”；
根据模型设置，界面将自动识别边界条件，也可以手动修改，点击Inlet，Outlet修改进出口边界条件，点击“下一步”；

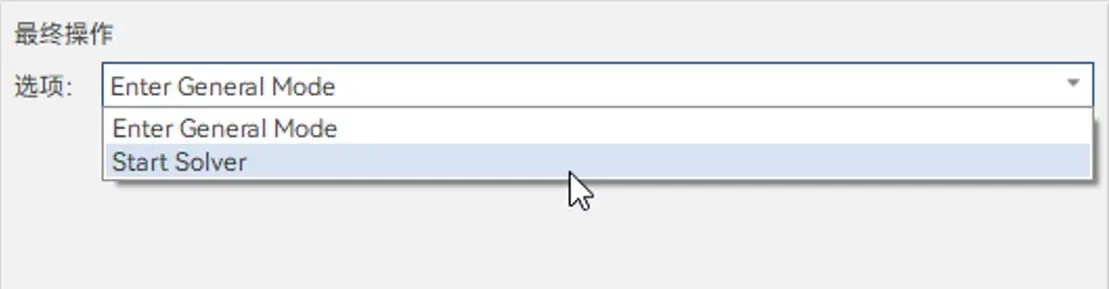

选择StartSolver，点击“完成”运行求解器开始计算。
三、后处理
1）监控曲线
查看残差曲线。
2）求解结果更新及导入
单击菜单栏 求解>可视化结果，实现可视化求解结果更新，现版本计算完成后自动进行可视化求解结果。
3）可视化结果
①压力云图
单击菜单栏后处理>云图，选取位置和变量参数，设置等级参数，点击应用，读取风扇表面压力云图，可以看到在3000rmp转速下的风扇表面压力分布。
4）模型初始化
点击菜单栏后处理>旋转机械模块，进行模型初始化，激活旋转机械后处理模式。
5）可视化结果
①三维视图
双击场景>三维视图，选取组件和零件，读取风扇3D模型视角。
② 叶间平面
双击 场景> 叶间平面，选取组件，类型和变量参数，设置等级参数，点击应用，读取叶间平面压力云图，可以看到在3000rmp转速下，转子叶片对流体做功，流体流过转子叶片后，压力升高。

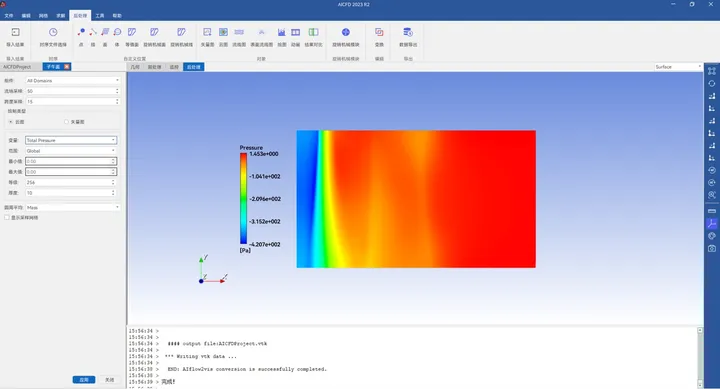

③ 子午面
双击 场景> 子午面，选取组件，类型和变量参数，设置等级参数，点击应用，读取子午面压力云图，可以看到在3000rmp转速下，风扇与旋转轴垂直的面的压力分布，可以看到流体经转子加功后，压力升高，且能清晰的看出叶片前缘在子午面上的投影。
④ 图表
双击绘图>叶片载荷，读取叶片载荷表，可以自定义选择X轴与Y轴变量，可以看出压力面的压力高于吸力面压力，前缘处压力最高。
双击 绘图> 圆周面，读取圆周面图，可以自定义选择X轴与Y轴变量，可以看出压力分布呈周期性变化；
双击 绘图>径向曲线，读取径向图，可以自定义选择X轴与Y轴变量，可以看出压力沿径向逐渐增大，符合径向平衡方程；
双击绘图>入口至出口，读取入口至出口表，可以自定义选择X轴与Y轴变量。压力在转子叶片内沿流向逐渐升高，在静子叶片内保持不变；
⑤ 旋转机械曲面
单击菜单栏 后处理> 自定义位置> 旋转机械面，选取组件，定义和变量参数，设置范围参数，点击应用，读取旋转机械曲面，用户可以方便的看到曲面对应的空间位置，对结果有更直观的印象，可在界面选择显示变量。
⑥ 旋转机械曲线
单击菜单栏 后处理> 自定义位置> 旋转机械线，选取组件，定义和变量参数，设置范围参数，点击应用，读取旋转机械曲线，用户可以方便的看到曲线对应的空间位置，对结果有更直观的印象，可在界面选择显示变量。
