1. FlutterUnit 更新：排序算法可视化

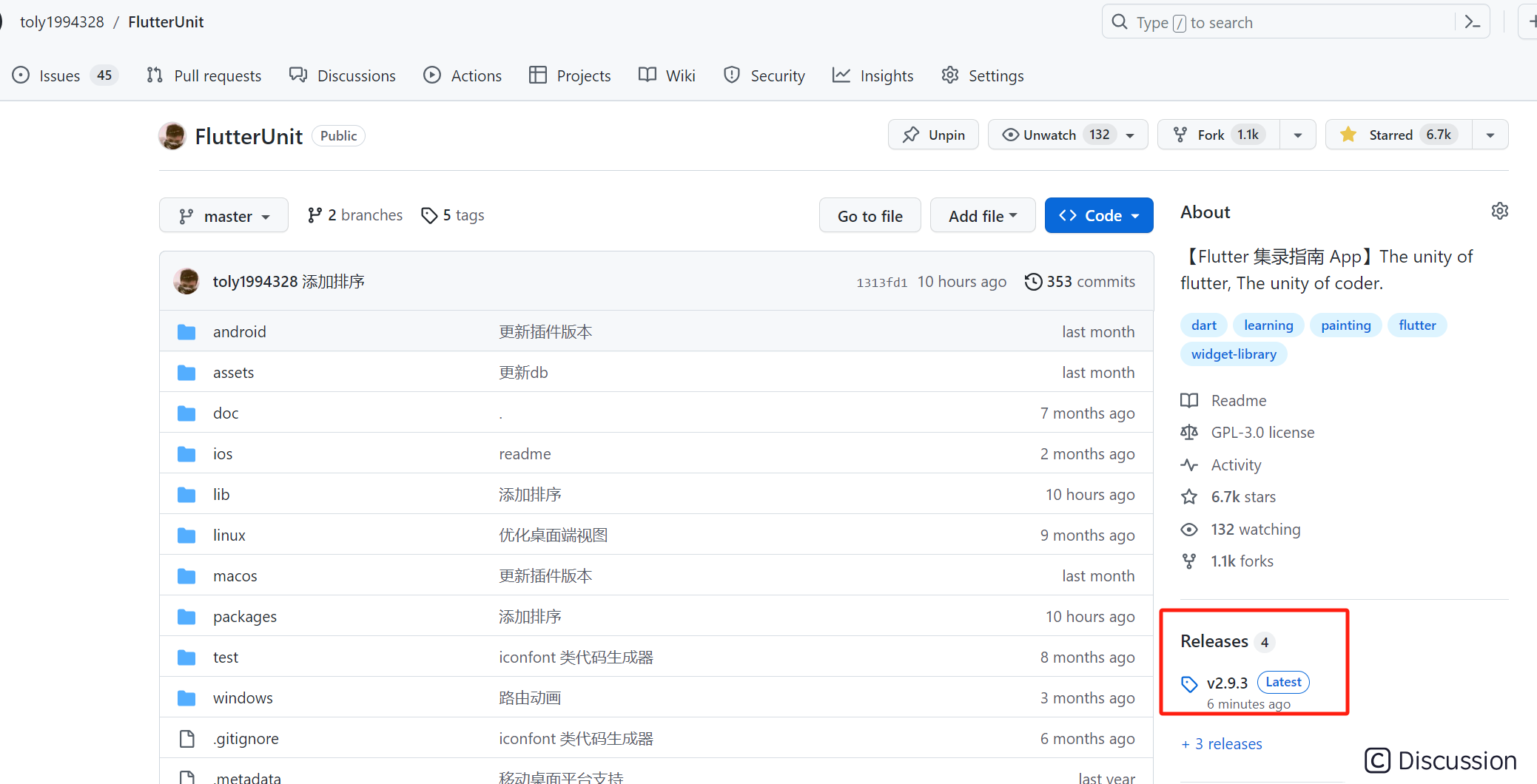

排序算法可视化是用视图层表现出算法执行过程中排序的过程，感谢编程的平行世界在《十几种排序算法的可视化效果，快来看看！👀》》一文中提供的算法支持。我进行了一些代码和交互上的优化，将其集成到了 FlutterUnit 中，大家可以在 release v2.9.3 下载全平台应用查看体验 ~

掘金目前已经支持插入视频了，但目前支持西瓜视频。下面通过两个视频来看一下效果：

移动端: 交互视频

jvideo

桌面端: 交互视频

jvideo

2. 交互界面介绍

在移动端，排序算法可视化被放在 知识/可视排序 页签下，左上角的绿色按钮点击后启动排序，从而驱动数字列表数据变化，更新主界面产生排序的动态效果。下拉可以展开排序算法列表，选择对应的算法进行排序：

| 标题 | | | --- | --- | | | |

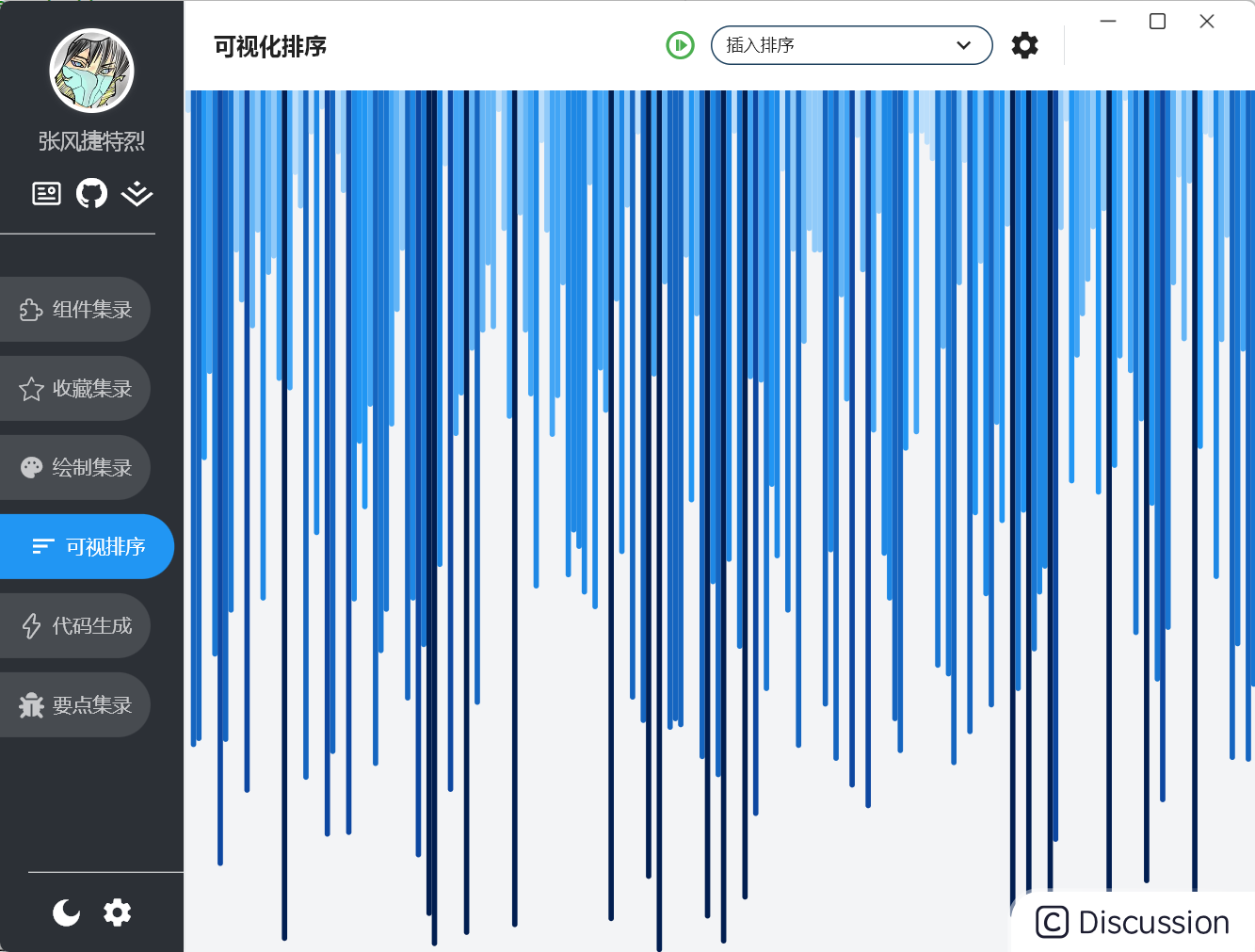

在桌面端，排序算法可视化先放在 可视排序 侧栏导航下，以后可能会拓展其他的有趣案例。

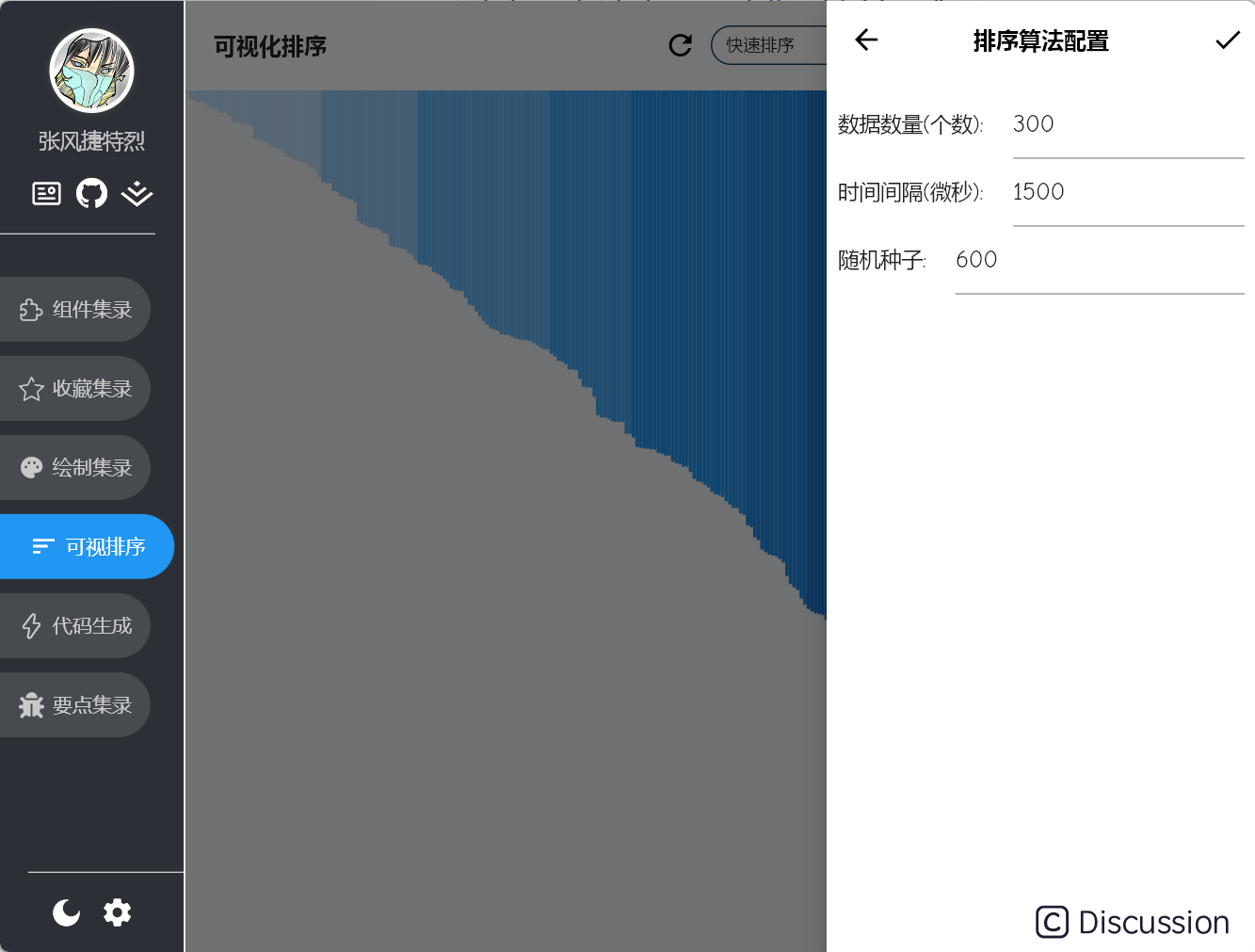

另外排序有设置界面，可以设置配置参数。

个数表示数据的数量，每个数据对应主界面中的一个线条。
间隔时长是排序过程中每步间的停顿时间，单位是微秒。
随机种子是随机数的种子，不为 -1 的话，相同的种子，每次重置生成的随机数列表一致。便于比较不排序算法下，同一组数据表现。

3. 项目的结构

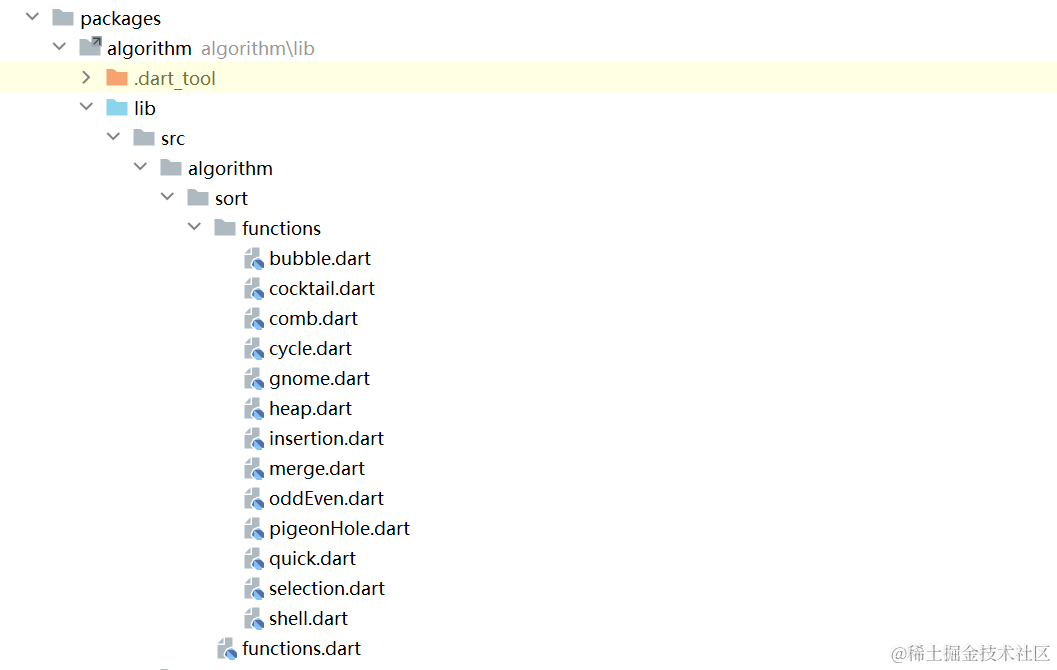

这里核心代码新建了一个 algorithm 的包来单独维护，其中 algorithm/sort 文件夹中盛放排序的具体算法。把它们分文件放置，更便于阅读。

在 algorithm/data_scope 中，用于维护界面中的数据；在 algorithm/views 中处理视图组件的构建。

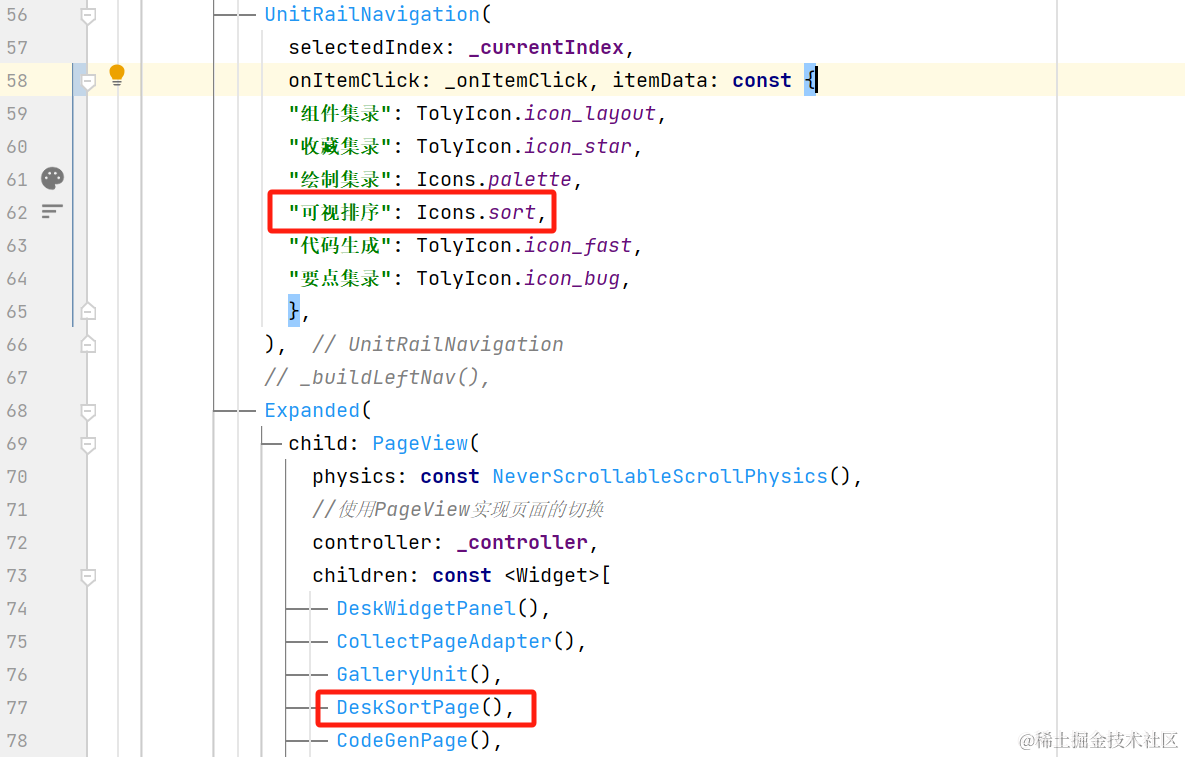

最后在 pubspec.yaml 中通过 path 引入本地的包，就可以在主项目中使用 algorithm 包中的组件进行展示。比如下面，在侧栏导航中添加一个 可视排序 的菜单栏，对应 DeskSortPage 组件。

yaml algorithm: path: packages/algorithm

4. 代码实现细节：算法方面

可视化排序的思路是：在每次排序列表数据发生变化时，通过回调来通知处理。这里定义 SortCallback 类型方便维护，其返回 Future<void> 对象，可以回调排序过程中此时的列表数据。

dart typedef SortCallback = Future<void> Function(List<int> dist);

拿冒泡排序来说，定义 bubbleSort 函数，传入待排序的数字列表，每次循环完成，出发 callback 通知调用者。比如想要放慢排序的过程，每一步可以等待一定的时间，也就是设置中的间隔微秒数。

dart ///冒泡排序 Future<void> bubbleSort(List<int> src, SortCallback callback) async{ //控制需要进行排序的次数。每一轮循环都会确定一个数字的最终位置。 for (int i = 0; i < src.length; ++i) { //遍历当前未排序的元素，通过相邻的元素比较并交换位置来完成排序。 for (int j = 0; j < src.length - i - 1; ++j) { //如果 _numbers[j] 大于 _numbers[j + 1]，则交换它们的位置，确保较大的元素移到右边。 if (src[j] > src[j + 1]) { int temp = src[j]; src[j] = src[j + 1]; src[j + 1] = temp; } //实现一个延迟，以便在ui上展示排序的动画效果 await callback(src); } } }

另外排序的函数结构都是一致的，输入待排序列表与回调，可以通过 typedef 定义一个排序函数类型 SortFunction：

dart typedef SortFunction = Future<void> Function(List<int> src, SortCallback callback);

这样就可以维护排序的名称和排序函数间的映射关系：

dart Map<String, SortFunction> sortFunctionMap = { 'insertion': insertionSort, 'bubble': bubbleSort, 'cocktail': cocktailSort, 'comb': combSort, 'pigeonHole': pigeonHoleSort, 'shell': shellSort, 'selection': selectionSort, 'gnome': gnomeSort, 'cycle': cycleSort, 'heap': heapSort, 'quick': quickSort, 'merge': mergeSort, };

5. 代码实现细节：数据方面

数据方面的代码在 data_scope 包中，这里排序界面中的数据有三大类：

其一是待排序数字列表。
其二是配置的参数。
其三是排序状态。

配置参数包括四个，通过 SortConfig 类维护:

```dart class SortConfig { final int count; // 列表数字数量 final int seed; // 随机数种子 final Duration duration; // 间隔时长 final String name; // 算法名称

SortConfig({ this.count = 100, this.duration = const Duration(microseconds: 1500), this.seed = -1, this.name = 'insertion', });

SortConfig copyWith({ int? count, int? seed, Duration? duration, String? name, }) => SortConfig( count:count??this.count, seed:seed??this.seed, duration:duration??this.duration, name:name??this.name, ); } ```

排序状态通过 SortStatus 枚举定义：

dart enum SortStatus{ none, // 未操作 sorting, // 排序中 sorted, // 排序完成 }

排序界面整体的数据状态通过 SortState 维护，它继承自 ChangeNotifier，可以在数据变化时调用 notifyListeners 通知监听者，从而实现界面的更新。 SortState 调用 sort 方法触发排序，会根据排序算法名，从 sortFunctionMap 中拿到排序算法调用。每次回调时触发 notifyListeners 方法通知更新。

```dart class SortState with ChangeNotifier{

SortState(){ reset(); }

SortStatus status = SortStatus.none; List data = []; SortConfig _config = SortConfig(); SortConfig get config => _config; Random random = Random();

set config(SortConfig config){ _config = config; reset(); notifyListeners(); }

void reset(){ data.clear(); status = SortStatus.none; notifyListeners(); int count = config.count; if(config.seed!=-1){ random = Random(config.seed); } for (int i = 0; i < count; i++) { data.add(random.nextInt(1000)); } }

void sort() async{ status = SortStatus.sorting; notifyListeners(); SortFunction? sortFunction = sortFunctionMap[config.name]; if(sortFunction!=null){ await sortFunction(data,(arr) async { await Future.delayed(config.duration); notifyListeners(); }); } status = SortStatus.sorted; notifyListeners(); } } ```

6. 代码实现细节：界面方面

这里目前没有使用三方状态管理包，而是通过 Flutter 内部的 InheritedNotifier 完成子树共享可监听数据的任务。

```dart class SortStateScope extends InheritedNotifier { const SortStateScope({ required super.notifier, required super.child, super.key, });

static SortState of(BuildContext context) => context.dependOnInheritedWidgetOfExactType ()!.notifier!; } ```

如果某个组件是数据的依赖者，在可监听对象发生变化时，会通知其更新。拿 SortButton 来说，他需要依赖排序状态 SortStatus 数据来展示不同的图标，或响应不同的事件。使用 SortStateScope.of(context) 相当于依赖了数据，那么数据(SortState)在 notifyListeners 时，就会通知 SortButton 进行重新构建，这就是 InheritedNotifier 组件的功能。

| none | sorting |sorted | | --- | --- |--- | | | |

```dart class SortButton extends StatelessWidget { const SortButton({super.key});

@override Widget build(BuildContext context) { SortState state = SortStateScope.of(context); VoidCallback? action; IconData icon; Color color; switch (state.status) { case SortStatus.none: icon = Icons.notstartedoutlined; color = Colors.green; action = state.sort; break; case SortStatus.sorting: icon = Icons.stopcircleoutlined; color = Colors.grey; action = null; break; case SortStatus.sorted: icon = Icons.refresh; color = Colors.black; action = state.reset; break; }

return GestureDetector(
  onTap: action,
  child: Icon(
    icon,
    color: color,
  ),
);

} } ```

最后，主体界面通过 CustomPainter 对数字列表进行绘制，遍历数据根据数值大小绘制不同高度的线条。

```dart class DataPainter extends CustomPainter { final List data;

DataPainter({required this.data});

@override void paint(Canvas canvas, Size size) { canvas.clipRect(Offset.zero & size); double itemWidth = size.width / data.length;

Paint paint = Paint();
paint.strokeWidth = itemWidth;
paint.strokeCap = StrokeCap.round;

for (int i = 0; i < data.length; i++) {
  int value = data[i];
  if (value < 1000 * .10) {
    paint.color = Colors.blue.shade100;
  } else if (value < 1000 * .20) {
    paint.color = Colors.blue.shade200;
  } else if (value < 1000 * .30) {
    paint.color = Colors.blue.shade300;
  } else if (value < 1000 * .40) {
    paint.color = Colors.blue.shade400;
  } else if (value < 1000 * .50) {
    paint.color = Colors.blue.shade500;
  } else if (value < 1000 * .60) {
    paint.color = Colors.blue.shade600;
  } else if (value < 1000 * .70) {
    paint.color = Colors.blue.shade700;
  } else if (value < 1000 * .80) {
    paint.color = Colors.blue.shade800;
  } else if (value < 1000 * .90) {
    paint.color = Colors.blue.shade900;
  } else {
    paint.color = const Color(0xFF011E51);
  }
  canvas.drawLine(
      Offset(i * itemWidth + itemWidth / 2, 0),
      Offset(
        i * itemWidth + itemWidth / 2,
        size.height * (value / 1000),
      ),
      paint);
}

}

@override bool shouldRepaint(covariant DataPainter oldDelegate) { return true; } } ```

整个核心的逻辑就是这些，有兴趣的可以自己查阅 FlutterUnit 中的相关代码，那么本文就到这里，谢谢观看，我们下次再见~
