DTEmpower是由天洑软件自主研发的一款通用的智能数据建模软件，致力于帮助工程师及工科专业学生，利用工业领域中的仿真、试验、测量等各类数据进行挖掘分析，建立高质量的数据模型，实现快速设计评估、实时仿真预测、系统参数预警、设备状态监测等工程应用。软件内置有图形化、零编码的数据分析建模环境，围绕数据清理、特征生成、敏感性分析和模型训练等环节提供丰富的AI算法，提供从模型搭建到模型管理应用的一站式解决方案，学习门槛低、模型质量高，零基础用户也能快速挖掘得到优秀的数据模型。

一、案例描述

在本节中，将介绍DTEmpower在实际工程案例中的具体应用。该案例来源于某电厂化学水处理系统反渗透过程，反渗透是采用膜法液体分离技术，利用膜两侧的压力差为动力，使溶液中的溶剂透过反渗透膜分离出来。本案例利用反渗透进水母管压力、一段入口流量、一段压差、一段产水流量、一段浓水流量等参数训练得出反渗透二段压差智能预警模型。其部分算例数据如图1所示。

图1 部分原始数据

二、操作流程

1）新建项目

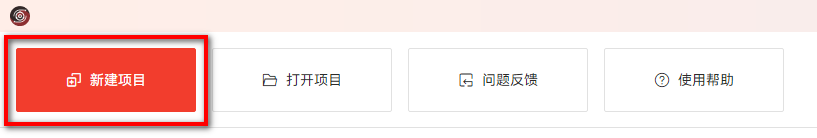

双击打开DTEmpower软件，即可进入到如图2所示的界面。单击新建项目，即可创建一个临时项目文件，需要注意的是，临时创建的项目文件不会自动保存。如果想要保存项目文件，用户可以进入到项目中选择“文件-保存”，就可以保存工程文件到自己想要的指定位置。

图2 新建项目

2）添加数据集

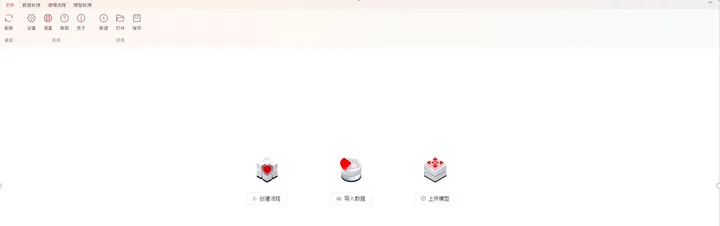

新建项目之后，即会进入到DTEmpower的工程主页面，如图3所示。

图3 工程主页

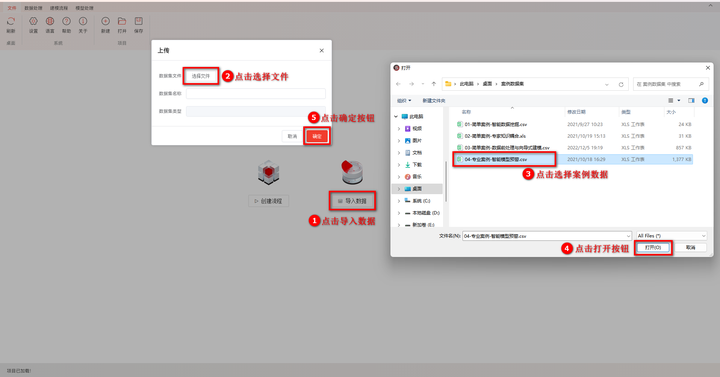

进入工程主页之后，点击“导入数据”，即跳出数据集文件上传窗口。点击窗口中的“选择文件”按钮，即可选择本地磁盘中的数据文件加载至当前项目中，如图4所示。

图4 上传原始数据

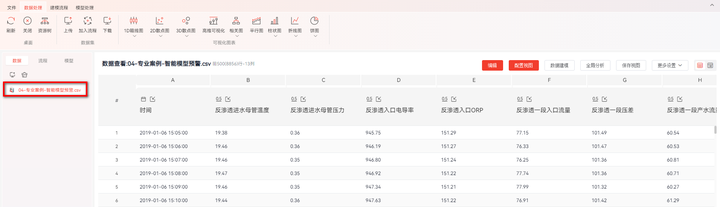

数据集添加完成后即出现在左侧的资源菜单中，如图5所示。

图5 数据集上传结果

3）加入流程

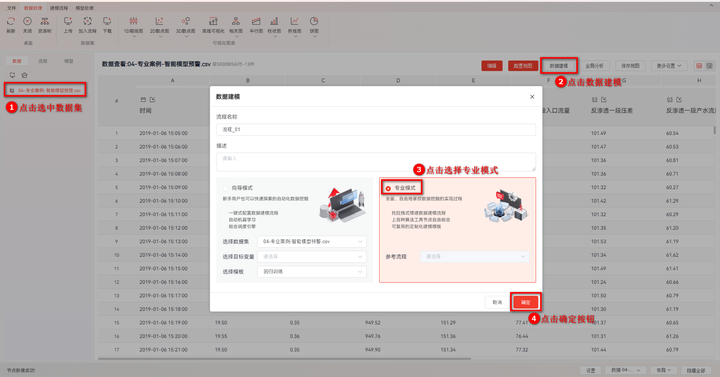

上传数据集之后，单击选中数据集，在数据集的右上方，点击选择“数据建模”，会即弹出数据建模的两种模式选择，点击选择专业模式，如图6所示。这里可以根据用户自身需求更改流程名称和描述（非必须操作），然后点击确定按钮。

图6 专业模式数据建模

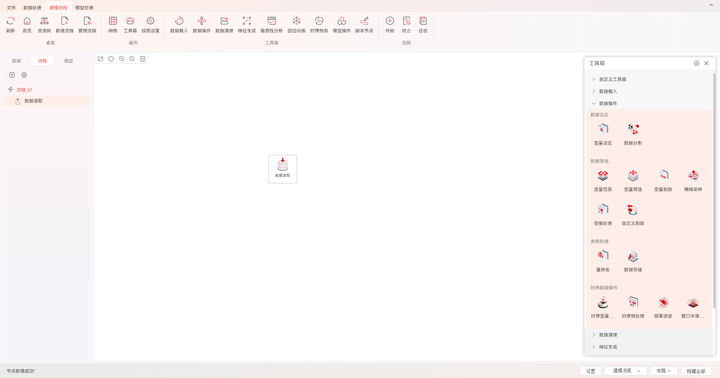

点击确定之后，原始数据的载入即以“数据读取”节点的形式加入至建模流程中。在建模画布与左侧资源树中均可以观察到新增的节点，如图7所示。

图7 数据集加入流程

4）变量设定

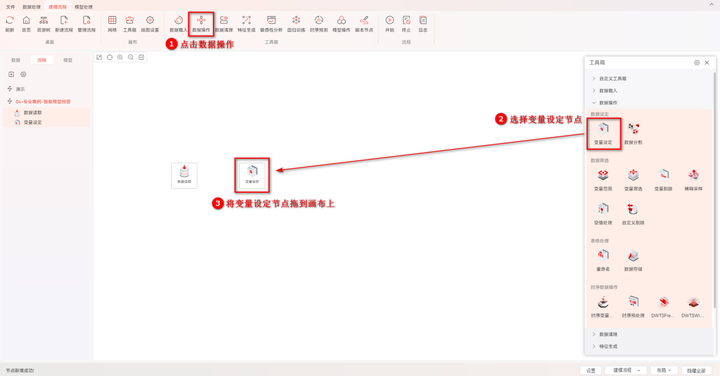

将工具箱切换至数据操作，从中将变量设定节点拖拽至画布中，并连接数据读取节点，如图8所示。

图8 添加变量设定节点

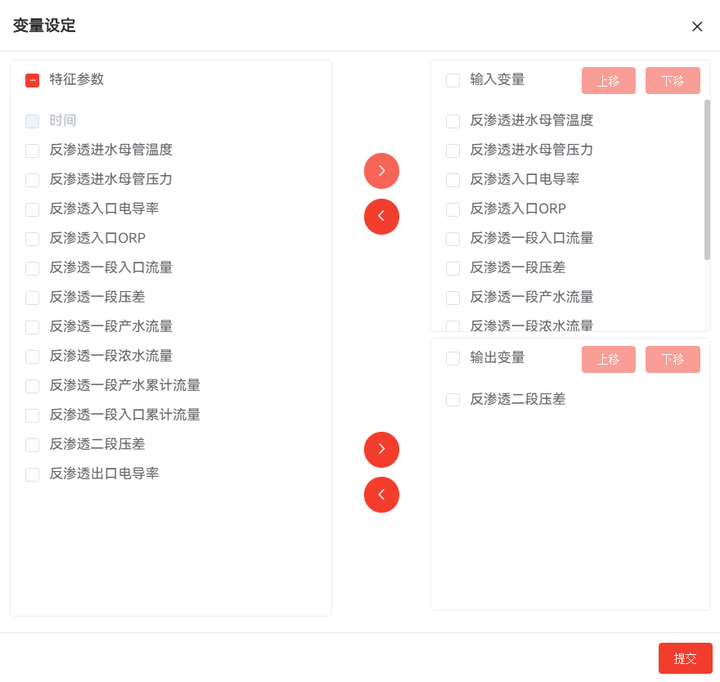

点击开始，当流程运行至变量设定节点时，在弹出配置窗口中将“反渗透二段压差”选为输出变量，其余（除时间）变量选为输入变量，如图9所示。

图9 变量设定配置

5）数据清理

将工具箱切换至数据清理，从中将AIOD节点拖拽至画布中，并连接变量设定节点，如图10所示。

图10 添加AIOD节点

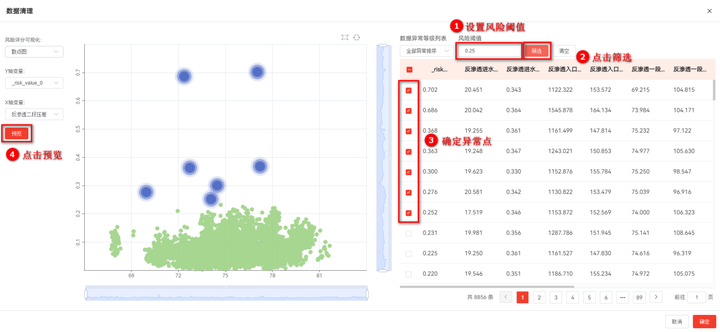

点击开始，在跳出配置弹窗中，左侧散点图绘制窗口的Y轴变量选择“_risk_scores”，X轴变量选择“反渗透二段压差”，即可观察对应异常值的分布情况。在右侧表格中，设置风险阈值为0.25并点击筛选按钮，即可自动选中下方表格中_risk_scores_大于0.25的样本。点击预览可观察异常样本的分布。最后点击右下角提交后完成异常点清理，如图11所示。
