基础知识
0.1 模块(Module)
Verilog中的module可以看成一个具有输入输出端口的黑盒子，该黑盒子有输入和输出接口(信号)，通过把输入在盒子中执行某些操作来实现某项功能。(类似于C语言中的函数)
图1 模块示意图
0.1.1 模块描述
图1 所示的顶层模块(top_module)结构用Verilog语言可描述为：
module top_module(
input a,
input b,
output out
);
.......
endmodule- 模块以module 开始，endmodule结束
- top_module 为模块名
- input : 为输入端口
- output: 为输出端口
- 所有代码必须处于module模块中！
同理，图1 所示的次级模块(mod_a)结构用Verilog语言可描述为：
module top_module(
input in1,
input in2,
output out
);
.......
endmodule注意事项：每个模应单独块处于一个.v文件中，模块名即为文件名(规范代码！)
0.1.2 模块输入输出信号
- 输出： output
- 输入： input
模块的输入输出端口都可看出模块的信号，若不写信号类型则默认为wire类型信号！
// 以下这两个语句本质是一直的
input a;
input wire a;除了wire型信号，还有reg型信号，具体详见1.4节！
0.1.3 模块实例化
如图1所示，top_module的两个输入端口连接到次级模块(mod_a)的输入端口，那如何在top_module模块模块中使用mod_a模块的功能呢？这就需要通过模块实例化，可以把top_module看成C语言中的主函数，次级模块mod_a看成普通函数，这样就可以在主函数中调用其他函数来完成相应的功能！
在top_module中实例化mod_a的方式为：
模块实例化语法： 模块名 实例名(定义连接port的信号);
module top_module(
input a,
input b,
output out
);
mod_a instance2 (.in1(a), .in2(b), .out(out));
endmodule- 按mod_a定义的端口顺序实例化: mod_a instance1 (a, b, out);
- 按mod_a端口名实例化: mod_a instance2 (.in1(a), .in2(b), .out(out)); (推荐此种写法)
0.2 逻辑块(always、generate)
0.2.1 always逻辑块
always块可构建 组合逻辑块 和 时序逻辑块，复杂的逻辑操作都需要处于该逻辑块中，如if、case、for等
(1) 组合逻辑块
module top_module();
always @(*) begin
....
end
endmodule- always逻辑块中任意信号变化时立即触发，执行begin - end之间的语句
- begin - end用于将多条语句组成一个代码块，只有一条语句时可省略
(1) 时序逻辑电路
module top_module();
always @(posedge clk) begin
....
end
endmodule- clk 信号的上升沿触发
- posedge: 上升沿
- negedge: 下降沿
0.2.2 generate逻辑块
generate主要结合for循环使用，主要用途有：
- 对向量中的多个位进行重复操作
- 对同一个模块进行多次重复实例化(主要用途)
(1) 操作向量
module top_module(input [7:0] in, output [7:0] out);
genvar i; // genvar i; 也可以定义在generate内部
generate
for(i=0; i<8; i++) begin: bit
assign out[i]=^in[8-1:i];
end
endgenerate
endmodule(2) 模块重复多次实例化
module top_module(
input a,
input b,
output out
);
genvar i;
generate
for(i=0; i<8; i++) begin: gen_mod_a // gen_mod_a 为每个begin_end的结构的名称
mod_a instance2 (.in1(a), .in2(b), .out(out));
end
endgenerate
endmodule- 注意：模块多次实例化时必须写每个begin_end结构的名称(gen_mod_a)
- 仿真器会通过gen_mod_a来标识生成结构: gen_mod_a[0],gen_mod_a[1]....
0.2.3 initial块
initial块可以理解为一个初始化块，在initial的起始位置的语句在0时刻即开始执行，之后如果遇到延时，则延时之后执行接下来的语句。
初始块是不可综合的，因此不能将其转化为带有数字元素的硬件原理图。因此初始块除了在仿真中使用外，并没有太大的作用。
如:在仿真文件中初始化各种参数：
initial
begin
sys_clk = 1'b1;
sys_rst_n = 1'b0;
#50
sys_rst_n = 1'b1;
end 注意：
- initial 块在电路中不可综合，故一般不出现在RTL代码中
- initial 一般只在仿真文件中使用
若需要在RTL代码中初始化参数，需要用always块，用initial块会导致错误！
如下所示，在RTL代码中初始化存储器的方式为：
reg [255:0]char_data[4:0];
always@(posedge clk)
begin
char_data[0] <= 256'h0000000000000000000000000000000000000000000000000000000000000000;
char_data[1] <= 256'h0000000000000000000000000000000000000000000000000000000000000000;
char_data[2] <= 256'h0000000000000000000000200000000000000000002000000008000010000000;
char_data[3] <= 256'h000000000000000000000038000000000000020000380000000600001C000000;
char_data[4] <= 256'h02000000000100000000003E0000000000000700003E0000000780001F000000;
end0.3 赋值方式
Verilog 中赋值方式有三种： 连续赋值、阻塞赋值、非阻塞赋值
0.3.1 连续赋值(assign)
assign x = y;- 该语句表示把x和y两个信号进行连接，真实的物理连接！
- 不能在always块中使用
0.3.2 阻塞赋值(=)
// 组合块
always @(*) begin
out1 = a ;
a = b ;
out2 = a ;
end- 组合always块中用阻塞式赋值
- 执行顺序：按照begin_end语句块中的顺序依次执行，上述输出结果为：out1 = a ，out2 = b
0.3.3 非阻塞赋值(<=)
// 时序块
always @(posedge clk) begin
out1 <= a ;
a <= b ;
out2 <= a ;
end- 时序always块中用非阻塞赋值
- 执行顺序：begin_end中所有语句并行执行，上述输出结果为：out1 = a ，out2 = a
第一章 基础语法
1.1 标识符
(1)用途： 标识符用于定义常数、变量、信号、端口、参数名、模块名等。
(2)组成： 字母、数字、$、下划线任意组合而成
(3)注意事项：
- 区分大小写(Verilog 和 verilog是不同的)
- 第一个字符只能是字母或下划线(123demo 是非法标识符)
1.2 逻辑值与逻辑运算
1.2.1 逻辑值
Verilog中有4中逻辑值：0、1、x、z
- 0: 低电平
- 1：高电平
- x: 表示状态未知
- z：表示高阻状态
注意：这里的z、x是不区分大小写的(X、Z也可)
1.2.2 逻辑运算
(1) 逻辑运算符：&&(与)、==（相等）、||（或）、!=（不等）
- 如 m&&n : 判断m和n是否全为真(非0即为真)，真则输出1'b1，否则输出1'b0 (4’b1010&4’b0101 = 1’b1)
- 最后输出结果只有1bit
(2) 按位运算符： &、|、~、^、~&、~^、~|
- 如 m&n : 是把m的每一位与n的每一位按位做与运算 (4’b1010&4’b0101 = 4’b0000)
- 输出结果与m/n的bit数相同
(3) 归约运算符： &、|、~、^、&、~^、~|
- 只有一个参量参与运算时( &为一元运算符),表示规约与，即向量内部进行与运算
&a [3：0] // AND:a[3]&a[2]&a[1]&a [0]相当于(a[3：0]== 4'hf)
|b [3：0] // OR: b[3]|b[2]|b[1]|b [0]相当于(b[3：0]!= 4'h0)
^c [2：0] // XOR:c[2]^c[1]^c[0]- 即(&4’b0101 = 0&1&0&1 = 1'b0 )
- 最后输出结果只有1bit
1.3 常量的表示方法
与C语言类似，常量主要有：整数型、实数型和字符串型三种
1.3.1 用十进制整数表示整型常量
(1) 正数： 直接写 10 表示位宽为32bit的十进制整数(系统默认)
(2) 负数： -10需要用二进制补码表示，多了一位符号位(1 1010)
(3) 用科学计数法表示：12.345e3 表示 12345
1.3.2 用基数法表示整数型常量
[换算成二进制数后的位宽]'[数制符号][与数制对应的值](1) 二进制(b): 8'b1000_1100
(2) 十六进制(h): 8'h8c
(3) 八进制(o): 8'o214
(4) 十进制(d): 8'140
注意事项：
- 当表示二进制时，最好每4位写一个下划线以增强可读性：如8'b1000_1100 与8'b10001100 是一样的
- 基数表示法中遇到x时：十六进制表示4个x，八进制中表示3个x
- 当位宽大于二进制位数时左边自动补0，小于二进制数时2从左边截断！
1.3.3 字符串(用双引号)
(1) 每个字符由1个8位的ASCII码值表示，即需要1byte存储空间
(2) 如：“Hello world” 字符串由11个ASCII符号构成，需要11byte存储空间
1.3 注释方式
Verilog中注释主要有行注释(//)和块注释(/* .... */)两种，表示方法与C语言一致！
// 行注释
/*
块注释
*/1.4 变量(wire、reg)
Verilog中的变量主要有两种： wire和reg
1.4.1 wire
(1) 线网型(wire): 表示电路间的物理连接，wire定义的变量也可看成信号端口
(2) 当两个wire信号被连续赋值时，在逻辑块中会被映射成真实的物理连线，此时这两个信号端口的变化是同步的！
wire a;
wire b;
assign b = a; // 表示a与b之间生成实际的物理连线1.4.2 reg
(1) 寄存器型(reg): 表示一个抽象的数据存储单元
(2) reg 具有对某一时间点状态进行保持的功能
1.4.3 用法与注意事项
(1) 在always、initial语句中被赋值的变量(赋值号左边的变量)都是reg型变量
(2) 在assign语句中被赋值的变量，为wire型变量
1.5 向量(vector)与 参数(常量)
1.5.1 parameter 参数(常量)
(1) 参数是一种常量，通常出现在module内部，常被用于定义状态、数据位宽等
parameter STATE = 1'b0;(2) 只作用于声明的那个文件，且可以被灵活改变！
(3) 局部参数localparam，只在本模块中使用
localparam STATE= 1'b1’;(4) 参数的名称一般为大写，以区分其他变量
1.5.2 向量(vector)
vector(向量)，是一组信号的集合,可视为位宽超过1bit 的 wire 信号。
(1) 定义方式：
格式：input/output wire/reg [upper:lower] vector_name
//输入输出型
input [7:0] a,b,
output reg [7:0] out
// 模块中间向量
wire [7:0] c, e;
reg [7:0] d;- [upper:lower] 定义位宽，如 [7:0] 表示位宽为8 bit ，即upper=7，lower=0
- vector_name可以一次写多个向量
1.5.3 向量片选
- a[3:0] 取向量a的0~4位数据
- b[n] 取向量b的第n位数据
- c[-1:-2] 取向量c的最低2位数据
- c[0:3] 取向量c的最高4位数据
多路选择器应用：实现一个 256 选 1 选择器，sel 信号作为选择信号，当 sel = 0 时选择 in[3:0]，sel = 1 时选择 in[7:4],以此类推。
module top_module (
input [1023:0] in,
input [7:0] sel,
output [3:0] out
);
assign out = {in[sel*4+3], in[sel*4+2], in[sel*4+1], in[sel*4+0]};
// assign out = in[sel*4 +: 4];
// assign out = in[sel*4+3 -: 4];
endmodule- 片选信号sel输入为n位二进制数，当参与运算、充当索引时会自动转换成十进制数
- 该题所选取的信号片段为: in[sel*4+3: sel*4] ,但这不符合Verilog的片选语法规则故应写成：
in[sel*4 +: 4] 表示索引从sel*4开始的高4bit信号
in[sel*4+3 -: 4] 表示索引从sel*4+3开始的低4bit信号 - 或是直接选出需要的每一位，再用{ }拼接成新向量：
{in[sel*4+3], in[sel*4+2], in[sel*4+1], in[sel*4+0]}
参考文章：HDLBits：在线学习 Verilog （十三 · Problem 60-64） - 知乎 (zhihu.com)
1.6 三元表达式
(1) 与C语言相同，Verilog也有三元表达式：
condition ? if_true : if_false当条件为真，表达式值为if_true ，否则表达式值为if_false。
(2) 应用
(sel ? b : a) // 一个二选一MUX，通过sel的值选择a或者b
always @(posedge clk) // 一个T触发器
q <= toggle ? ~q : q;
assign out = ena ? q : 1'bz; // 三态缓冲器(3) 参考文章： HDLBits：在线学习Verilog（八 · Problem 35-39） - 知乎 (zhihu.com)
1.7 分支语句(if-else、case)
1.7.1 if-else语句
(1) 最常用的形式：(优势：输出的所有可能都写到，不存在未知电平输出！)
if(<条件表达式 1>)
语句或语句块 1;
else if(<条件表达式 2>)
语句或语句块 2;
………
else
语句或语句块 n;
(2) 不建议使用if-else嵌套，会存在优先级问题，导致逻辑混乱，
(3) 所有if-else语句都应写成(1)的形式！
(4) 根据条件表达式依次比较，存在优先级！
1.7.2 case 语句
(1) 书写形式：
case(<控制表达式>)
<分支语句 1> : 语句块 1;
<分支语句 2> : 语句块 2;
<分支语句 3> : 语句块 3;
………
<分支语句 n> : 语句块 n;
default : 语句块 n+1;
endcase
比较<控制表达式>与<分支语句n>的取值相等则执行对应语句，否则执行default后语句！
(2) 执行完某一分支语句后立即跳出case语句结构，终止case语句执行。
(3) <分支语句n>的取值必须互不相同！
(4) 以encase结束case语句块
(5) 各分支语句间不存在优先级！
(6) 具体应用: 用case语句搭建多路选择器，（以9选1多路选择器为例）
module top_module(
input [15:0] a, b, c, d, e, f, g, h, i,
input [3:0] sel,
output [15:0] out );
always @(*) begin
case(sel)
4'h0:begin out = a; end
4'h1:begin out = b; end
4'h2:begin out = c; end
4'h3:begin out = d; end
4'h4:begin out = e; end
4'h5:begin out = f; end
4'h6:begin out = g; end
4'h7:begin out = h; end
4'h8:begin out = i; end
default: out = 16'hffff;
endcase
end
endmodule1.8 for循环语句
(1) 书写形式：
integer i;
always @(*) begin
for(i=0; i<n; i++) begin: for_name
<循环语句>
end
end- 执行<循环语句>n次
- for_name为每一次循环的名称
1.9 关系运算符(>、<、>=、<=)
- 运算结果为真返回 1
- 运算结果为假返回 0
- 若某个操作数值不定(x)，则返回值为 x
2.0 拼接运算符({ , })
2.0.1 拼接
用一对花括号加逗号组成“{ , }”拼接运算符，逗号隔开的数据按顺序拼接成新数据！
wire [1:0] a;
wire [3:0] b;
wire [5:0] c;
wire [11:0] d = {a, b, c} 2.0.2 通过拼接实现移位
在左边拼接实现右移，右边拼接实现左移！
always @(posedge clk) begin
if(rst_n == 1'b0)
out <= 4'b0;
else
out <= {in, out[3:1]}; // 右移
end2.0.2 连接符中重复多次的操作
语法： {重复次数{vector}}
{3{a}} = {a, a, a}
{3'd5, {2{3'd6}}} // 9'b101_110_110.2.1 移位运算符
移位运算符用于将左边操作数左移或右移指定的位数！移位后空闲位用0填充。
- 左移运算符： <<
如： 4‘b1101 << 3 结果为：4‘b1000
- 右移算法符: >>
如： 4‘b1101 >> 3 结果为：4‘b0001
- 移位运算符其他用途：左移一位可以看成是乘以 2，右移一位可以看成是除以 2。
- 移位运算符代替乘除法可以节省资源！
3 二进制全加器
- a、b为输入 1bit 数据
- cin为上一个加法器进位输入
- cout为本加法器的进位输出
- sum = a+b
代码实现：
module add1 (
input a,
input b,
input cin,
output sum,
output cout
);
assign sum = a^b^cin;
assign cout = (a&b) | (a&cin) | (b&cin);
endmodule4 16进制全加器

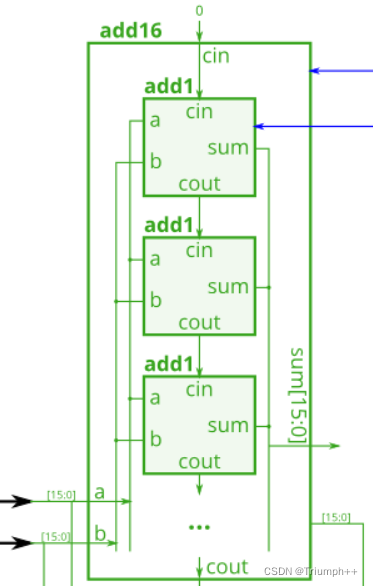

16进制全加器如上图所示，它可由上节中16个二进制全加器组合而成。
用Verilog实现16进制全加器代码为：
module add16 (
input [15:0] a,
input [15:0] b,
input cin,
output [15:0] sum,
output cout
);
wire [16:0] Add_cin;
assign Add_cin[0] = cin; // 上图中第一个二进制加法器进位输入为0 assign Add_cin[0] = 1b'0;
// 用 generate 进行模块多次实例化
// generate 应用范围：对矢量(vector)多个位重复操作，模块重复实例化
genvar i;
generate
for(i=0; i<16; i++) begin: gen_add16 // gen_add16 为每个begin_end的结构，仿真器会通过他来标识生成结构，gen_add16[0],gen_add16[1]....
add1 Add16(.a(a[i]), .b(b[i]), .cin(Add_cin[i]), .sum(sum[i]), .cout(Add_cin[i+1]));
end
endgenerate
assign cout = Add_cin[16];
endmodule5 模块中的参数传递
5.1 定义可传递参数的模块
module counter
// 参数传递
#(
parameter COUNT_MAX = 25'd24_999_999,
parameter STATE = 1'b0 // 多个参数用逗号隔开
)
(
input wire sys_clk,
output reg led_out
);
// 代码主体
endmodule5.2 带参数模块的实例化
// 参数传递
#(
.COUNT_NUM( 25'd24_999_999), // 传入参数
.STATE(1'b0)
)
counter1_init // 实例化模块的名称位置
(
.sys_clk (sys_clk),
.led_out(led_out)
); 参考资料：
[1] 野火《FPGA Verilog开发实战指南》：[野火]FPGA Verilog开发实战指南——基于Altera EP4CE10 征途Pro开发板 — [野火]FPGA Verilog开发实战指南——基于Altera EP4CE10 征途Pro开发板 文档 (embedfire.com)
https://doc.embedfire.com/fpga/altera/ep4ce10_pro/zh/latest/index.html
[2] HDLBits中文导学：HDLBits 中文导学 - 知乎 (zhihu.com)
