STM32单片机（六）TIM定时器 -＞ 第六节：TIM输入捕获练习（输入捕获模式测频率和PWMI模式测频率占空比）

news2025/4/5 14:16:34

❤️ 专栏简介：本专栏记录了从零学习单片机的过程，其中包括51单片机和STM32单片机两部分；建议先学习51单片机，其是STM32等高级单片机的基础；这样再学习STM32时才能融会贯通。
☀️ 专栏适用人群 ：适用于想要从零基础开始学习入门单片机，且有一定C语言基础的的童鞋。
🌙专栏目标：实现从零基础入门51单片机和STM32单片机，力求在玩好单片机的同时，能够了解一些计算机的基本概念，了解电路及其元器件的基本理论等。

⭐️ 专栏主要内容： 主要学习STM32单片机的功能、各个模块、单片机的外设、驱动等，最终玩好单片机和单片机的外设，全程手敲代码，实现我们所要实现的功能。
🌴 专栏说明 ：如果文章知识点有错误的地方，欢迎大家随时在文章下面评论，我会第一时间改正。让我们一起学习，一起进步。
💑专栏主页：http://t.csdn.cn/HCD8v

本学习过程参考：https://space.bilibili.com/383400717

STM3单片机安装软件、各种资料以及源码的路径：
链接：https://pan.baidu.com/s/1snD0uuTfMhchFqOMWvAiHA?pwd=asdf#list/path=%2F
提取码：asdf

链接里压缩包的解压密码：32

本大节主要学习TIM定时器的相关知识，包含八小节：
第一小节主要学习定时器基本定时的功能，第二小节是对第一小节的内容写两个程序进行练习，分别是定时器定时中断和定时器外部时钟；
第三小节主要学习定时器输出比较的功能，第四小节是对第三小节的内容写三个程序进行练习，分别是PWM驱动LED呼吸灯、PWM驱动舵机以及PWM驱动直流电机；
第五小节主要学习定时器输入捕获的功能，第六小节是对第五小节的内容写两个程序进行练习，分别是输入捕获模式测频率和PWMI模式测频率占空比；
第七小节主要学习定时器的编码器接口功能，第八小节是对第七小节的内容写一个程序进行练习，即编码器接口测速；
最终附上所有的源代码；

本小节是对第五小节TIM输入捕获的内容写两个程序进行练习，分别是输入捕获模式测频率和PWMI模式测频率占空比；

文章目录

  • 一、本节目标
    • 目标1：输入捕获模式测频率
    • 目标2：PWMI模式测频率占空比
  • 二、示例1：输入捕获模式测频率
    • 2.1 接线图
    • 2.2 程序源码
  • 三、示例2：PWMI模式测频率占空比
    • 3.1 接线图
    • 3.2 程序源码

一、本节目标

目标1：输入捕获模式测频率

本节目标是测量外部信号的频率；为了测量外部信号的频率，首先我们得有个外部信号源，产生一个频率和占空比可调的波形，但是考虑到大家可能没有信号发生器，所以本节就借用上一小节的代码，先用PWM模块，再PA0端口输出一个频率和占空比可调的波形，然后本节的代码，测量波形的输入口是PA6，所以直接用一根线，把PA0和PA6连在一起，这样就能测量自己PWM模块产生的波形的频率了； 如下图所示，OLED上显示的频率是1000Hz，说明通过PA6的测试，PA0输出的是一个1000Hz的信号；
在这里插入图片描述
看下代码里PA0输出频率部分：
在这里插入图片描述

这两行时设置PA0输出频率和占空比的参数调节部分，将PSC为720带入公式可得到Freq正好是1000；说明OLED显示是对的；

如果把720改为7200，则算得Freq为100Hz，看下现象：

在这里插入图片描述
如果再把7200改为3600，则算得Freq为200Hz，看下现象：

在这里插入图片描述

目标2：PWMI模式测频率占空比

OLED第一行显示频率，第二行显示占空比；
在这里插入图片描述
对应程序里设置的值，发现正好对应上
在这里插入图片描述

二、示例1：输入捕获模式测频率

2.1 接线图

在这里插入图片描述

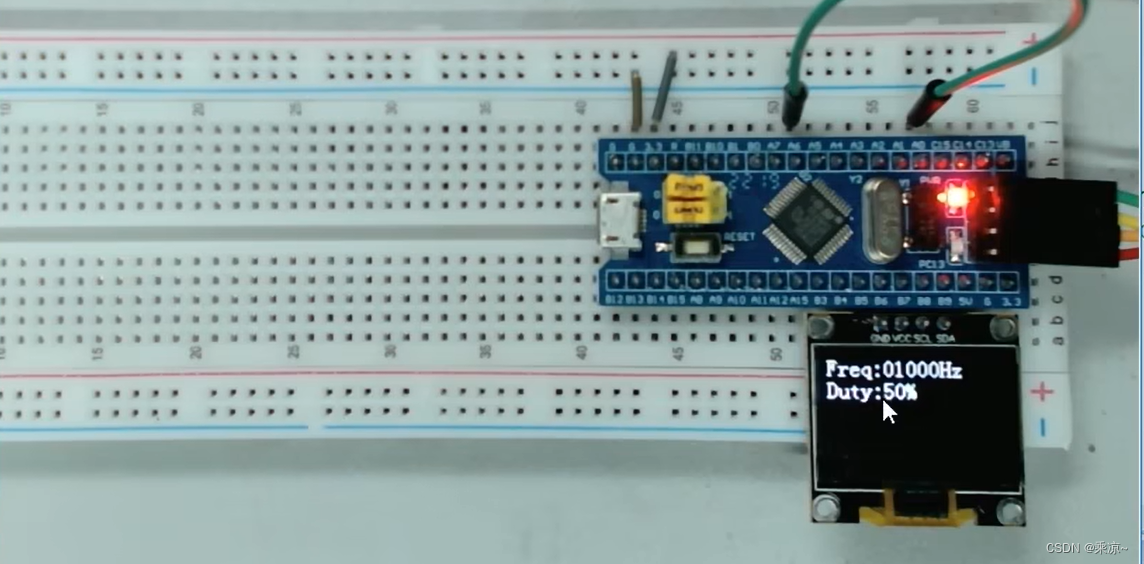

示例1和示例2的接线是一样的，都是接一根线，从PA0到PA6；

实物接线图如下所示：
在这里插入图片描述

2.2 程序源码

代码路径：

  • STM32入门教程资料\程序源码\STM32Project\6-6 输入捕获模式测频率\User
  • STM32入门教程资料\程序源码\STM32Project\6-6 输入捕获模式测频率\Hardware

具体代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();

	OLED_ShowString(1, 1, "Freq:00000Hz");

	PWM_SetPrescaler(720 - 1);			//Freq = 72M / (PSC + 1) / 100
	PWM_SetCompare1(50);				//Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);
	}
}

IC.c：

#include "stm32f10x.h"                  // Device header

void IC_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM3);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICFilter = 0xF;
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
	TIM_ICInit(TIM3, &TIM_ICInitStructure);

	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);

	TIM_Cmd(TIM3, ENABLE);
}

uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}

PWM.c：

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);
}

void PWM_SetPrescaler(uint16_t Prescaler)
{
	TIM_PrescalerConfig(TIM2, Prescaler, TIM_PSCReloadMode_Immediate);
}

三、示例2：PWMI模式测频率占空比

3.1 接线图

在这里插入图片描述
示例1和示例2的接线是一样的，都是接一根线，从PA0到PA6；

实物接线图如下所示：
在这里插入图片描述

3.2 程序源码

代码路径：

  • STM32入门教程资料\程序源码\STM32Project\6-7 PWMI模式测频率占空比\User
  • STM32入门教程资料\程序源码\STM32Project\6-7 PWMI模式测频率占空比\Hardware

具体代码：

#include "stm32f10x.h"                  // Device header
#include "Delay.h"
#include "OLED.h"
#include "PWM.h"
#include "IC.h"

int main(void)
{
	OLED_Init();
	PWM_Init();
	IC_Init();

	OLED_ShowString(1, 1, "Freq:00000Hz");
	OLED_ShowString(2, 1, "Duty:00%");

	PWM_SetPrescaler(720 - 1);			//Freq = 72M / (PSC + 1) / 100
	PWM_SetCompare1(50);				//Duty = CCR / 100

	while (1)
	{
		OLED_ShowNum(1, 6, IC_GetFreq(), 5);
		OLED_ShowNum(2, 6, IC_GetDuty(), 2);
	}
}

IC.c：

#include "stm32f10x.h"                  // Device header

void IC_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM3);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 65536 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 72 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseInitStructure);

	TIM_ICInitTypeDef TIM_ICInitStructure;
	TIM_ICInitStructure.TIM_Channel = TIM_Channel_1;
	TIM_ICInitStructure.TIM_ICFilter = 0xF;
	TIM_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising;
	TIM_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1;
	TIM_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;
	TIM_PWMIConfig(TIM3, &TIM_ICInitStructure);

	TIM_SelectInputTrigger(TIM3, TIM_TS_TI1FP1);
	TIM_SelectSlaveMode(TIM3, TIM_SlaveMode_Reset);

	TIM_Cmd(TIM3, ENABLE);
}

uint32_t IC_GetFreq(void)
{
	return 1000000 / (TIM_GetCapture1(TIM3) + 1);
}

uint32_t IC_GetDuty(void)
{
	return (TIM_GetCapture2(TIM3) + 1) * 100 / (TIM_GetCapture1(TIM3) + 1);
}

PWM.c：

#include "stm32f10x.h"                  // Device header

void PWM_Init(void)
{
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

//	RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO, ENABLE);
//	GPIO_PinRemapConfig(GPIO_PartialRemap1_TIM2, ENABLE);
//	GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

	GPIO_InitTypeDef GPIO_InitStructure;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;		//GPIO_Pin_15;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	TIM_InternalClockConfig(TIM2);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseInitStructure;
	TIM_TimeBaseInitStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseInitStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInitStructure.TIM_Period = 100 - 1;		//ARR
	TIM_TimeBaseInitStructure.TIM_Prescaler = 720 - 1;		//PSC
	TIM_TimeBaseInitStructure.TIM_RepetitionCounter = 0;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseInitStructure);

	TIM_OCInitTypeDef TIM_OCInitStructure;
	TIM_OCStructInit(&TIM_OCInitStructure);
	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;
	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_Pulse = 0;		//CCR
	TIM_OC1Init(TIM2, &TIM_OCInitStructure);

	TIM_Cmd(TIM2, ENABLE);
}

void PWM_SetCompare1(uint16_t Compare)
{
	TIM_SetCompare1(TIM2, Compare);
}

void PWM_SetPrescaler(uint16_t Prescaler)
{
	TIM_PrescalerConfig(TIM2, Prescaler, TIM_PSCReloadMode_Immediate);
}
