对于Fiber我们可以理解为存储在内存中的Dom
对于React15在render阶段的reconcile是不可打断的，如果在操作大量的dom时，会存在卡顿，因为浏览器将所有的时间都交给了js引擎线程去执行，此时GUI渲染线程被阻塞，导致页面出现卡顿，无法响应用户对应的事件。
所以在React16之后就有了Scheduler来进行时间片的调度，给每一个task一定的时间，如果在这个时间内没有执行完，也要交出执行权给浏览器进行绘制和重排，所以异步可中断的更新需要一定的数据结构在内存中保存dom信息，所以产出了这样一种数据结构Fiber，也可以称为虚拟Dom。

Fiber数据结构

function FiberNode(
  tag: WorkTag,
  pendingProps: mixed,
  key: null | string,
  mode: TypeOfMode,
  ) {
    //保存节点的信息
    this.tag = tag;//对应组件的类型
    this.key = key;//key属性
    this.elementType = null;//元素类型
    this.type = null;//func或者class
    this.stateNode = null;//真实dom节点
    //连接成fiber树
    this.return = null;//指向父节点
    this.child = null;//指向child
    this.sibling = null;//指向兄弟节点
    this.index = 0;
    this.ref = null;
    //用来计算state
    this.pendingProps = pendingProps;
    this.memoizedProps = null;
    this.updateQueue = null;
    this.memoizedState = null;
    this.dependencies = null;
    this.mode = mode;

    //effect相关
    this.effectTag = NoEffect;
    this.nextEffect = null;
    this.firstEffect = null;
    this.lastEffect = null;
    //优先级相关的属性
    this.lanes = NoLanes;
    this.childLanes = NoLanes;
    //current和workInProgress的指针
    this.alternate = null;
}

Fiber双缓存

对于上述的讲解，我们知道了Fiber可以保存真实的dom，在mount的时候会先将jsx对象构建Fiber对象，形成Fiber树，这颗Fiber树叫做current Fiber并对应到真实Dom上。而正在构建的Fiber树叫做workInProgress Fiber，两棵树的节点会通过alternate相连。
对于这样的Dom结构会生成如下的Fiber
function App() {
return (

bai

)
}
ReactDOM.render(, document.getElementById(“root”));

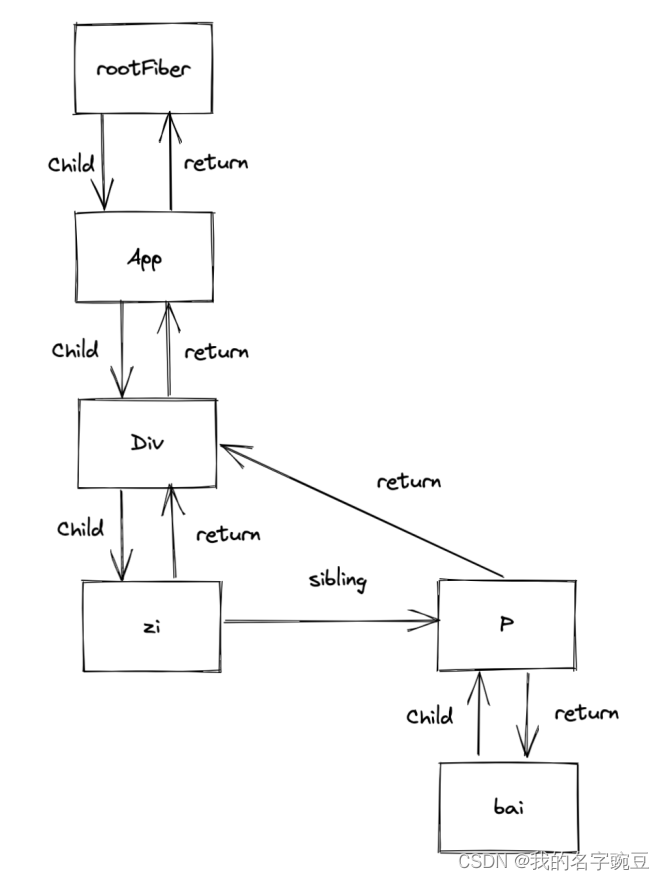

对于上述结构的Fiber图如下：
在这里插入图片描述

mount

在Mount时候只会创建FiberRoot和rootFiber两个节点，对于fiberRoot是指整个应用的根节点，只存在一个。对于rootFiber是指ReactDom.render或者ReactDOM.unstable_createRoot所创建出来的节点，可以存在多个。初始时如下：
在这里插入图片描述
然后根据jsx创建workInProgress Fiber，然后通过alternate链接

接着workInProgress Fiber会和current Fiber交换位置，此时workInProgress变为current Fiber并渲染成对应的真实Dom则为如下图：

update

在update时会根据状态变更后的jsx对象和current Fiber做对比形成新的workInProgress Fiber，然后workInProgress Fiber切换成current Fiber应用到真实dom就达到了更新的目的，而这一切都是在内存中发生的，从而减少了对dom好性能的操作。
在这里插入图片描述
最后再把workInProgress Fiber切换为current Fiber

上述为update时，current Fiber与workInProgress Fiber的变化
