云计算———虚拟化技术镜像的构建及Harbor的使用(三)

一、容器管理

1.1容器命令

在这里插入图片描述

docker ps ：查看正在运行的容器 ，已经关闭的不能查看 `docker ps -a`（显示所有容器）  可以
docker -f rm MyWordPress：-f 强制删除容器
[root@localhost ~]# docker ps -a -q   #显示所有容器只显示进程号
d5e7b06bc162
891c4dd2bdc8
2e4b69330b0f
a61e545e5822

docker rm -f $(docker ps -a -q)#删除所有镜像

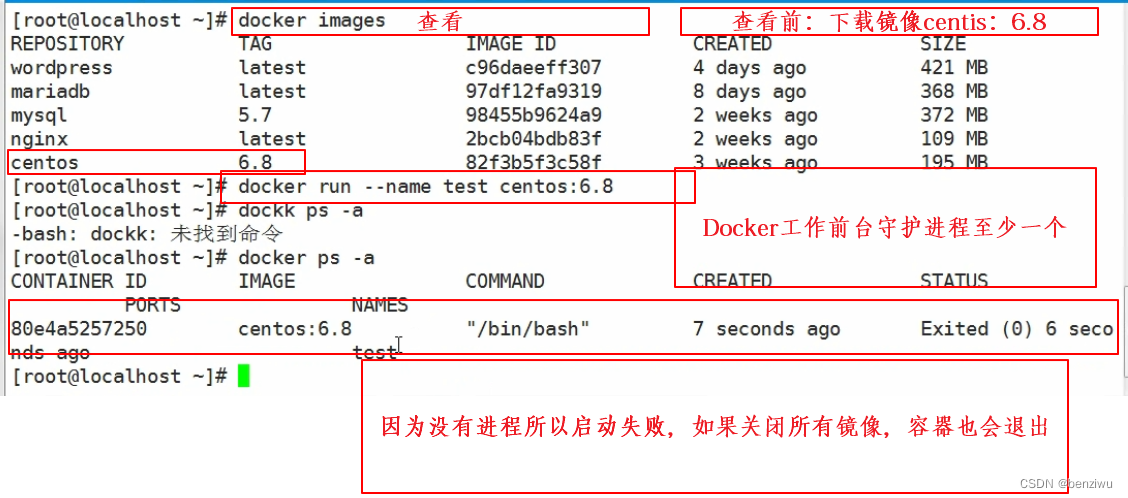

在这里插入图片描述

[root@localhost ~]# docker exec db ls /  #查看容器db根目录下文件
bin
boot
dev
docker-entrypoint-initdb.d
etc
home
lib
lib32
lib64
libx32
media
mnt
opt
proc
root
[root@localhost ~]# docker exec -it db /bin/bash   ###登入容器
root@a61e545e5822:/# ls
bin   dev                         etc   lib    lib64   media  opt   root  sbin  sys  usr
boot  docker-entrypoint-initdb.d  home  lib32  libx32  mnt    proc  run   srv   tmp  var
root@a61e545e5822:/# dcd /
bash: dcd: command not found
root@a61e545e5822:/# cd /
root@a61e545e5822:/# touch 1.txt
root@a61e545e5822:/# ls
1.txt  boot  docker-entrypoint-initdb.d  home  lib32  libx32  mnt  proc  run   srv  tmp  var
bin    dev   etc                         lib   lib64  media   opt  root  sbin  sys  usr
root@a61e545e5822:/#

1.2 run延伸

在这里插入图片描述

修改容器名

--add-host hostname:IP  	#修改文件命

在这里插入图片描述

**docker rm ***

二、镜像、仓库管理

2.1 镜像特性

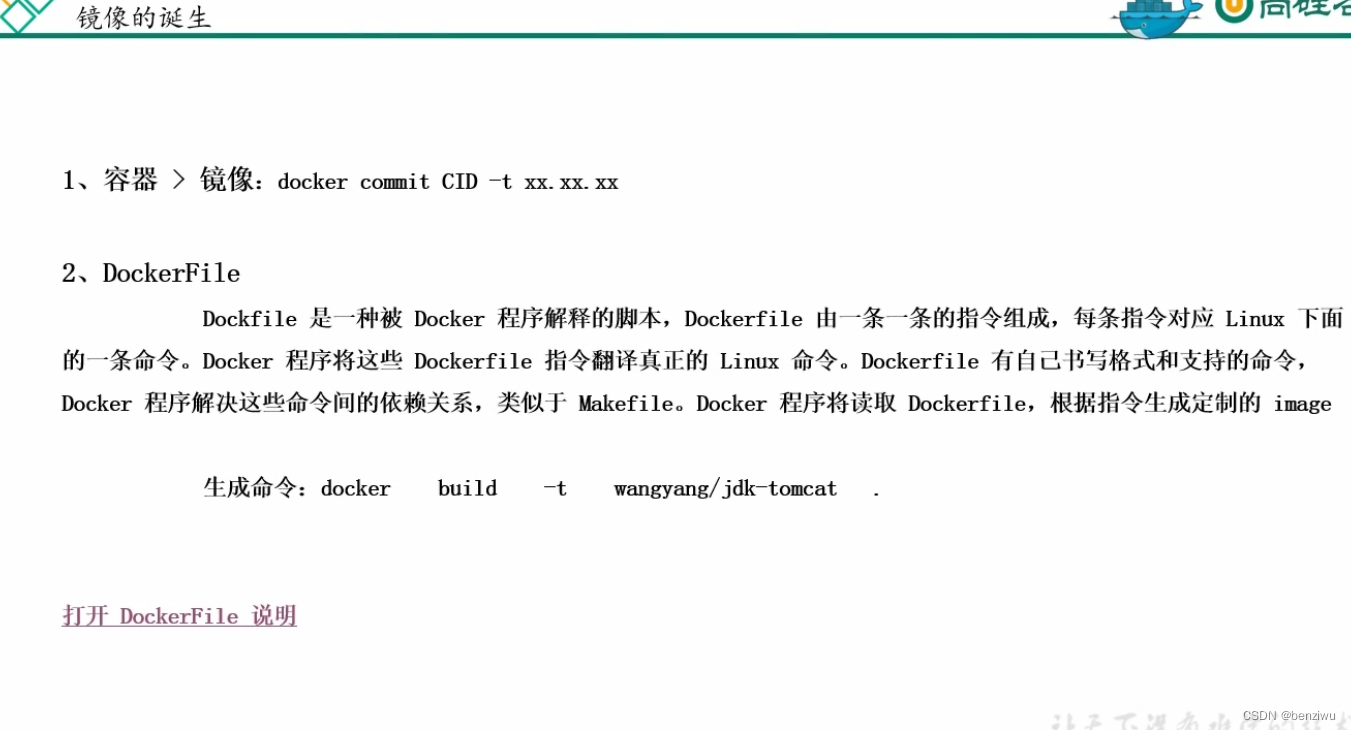

在这里插入图片描述

2.2 Docker构建msql镜像

获取centOS镜像
注册网易蜂巢
->控制台，注册登录->设置用户名

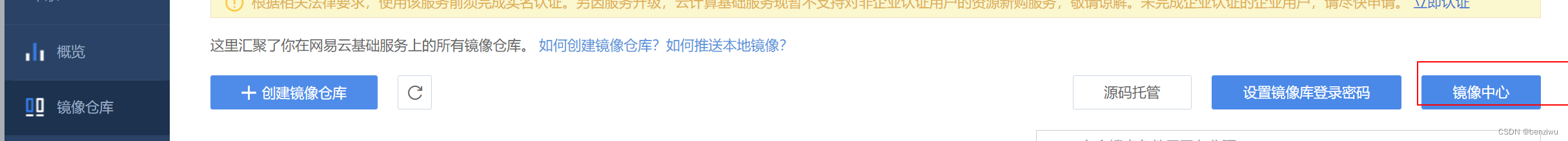

在这里插入图片描述

在这里插入图片描述

注意：不要下载7.0以上版本，CMD不能运行

加粗样式

————————————————————————————————————————————————————————————

Docker安装mysql
hub.c.163.com/public/centos:6.5-tools Docker可以后台运行

docker pull hub.c.163.com/public/centos:6.5-tools
[root@localhost ~]# docker run --name mysql -d hub.c.163.com/public/centos:6.5-tools
d5c8669af7722778b51f1c018cdd4a3f26c82f947d6db42d71b40d47260c8911
#--name  别名mysql
#-d 后台运行ggf

[root@localhost ~]# docker ps
CONTAINER ID        IMAGE                                   COMMAND                  CREATED              STATUS              PORTS                  NAMES
d5c8669af772        hub.c.163.com/public/centos:6.7-tools   "/usr/bin/supervisord"   About a minute ago   Up About a minute   22/tcp                 mysql

[root@localhost ~]# docker exec -it mysql  /bin/bash  	#进入容器
yum -y install mysql mysql-server		#下载mysql

systemctl start mysql #启动mysql
chkconfig mysqld on
mysqladmin -uroot password123

mysql -uroot -p
password:123

mysql>create database  DockerMysql;
show databases;
exit

在这里插入图片描述

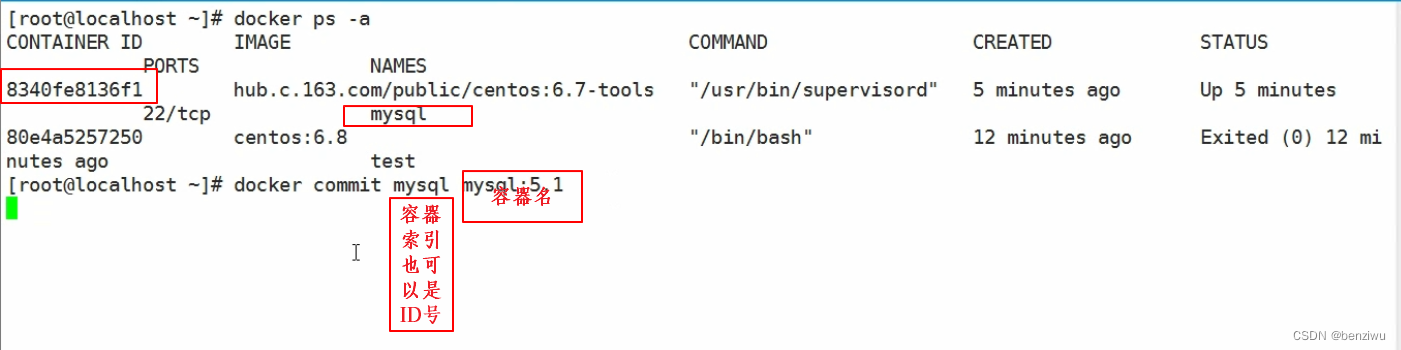

Docker构建mysql镜像

 docker commit mysql mysql:5.1## mysql转换成镜像
 #查看
 docker images
 #运行
 docker run --name mysql-my -d mysql#mysql镜像运行
 #查看
 docker ps -a
 ####再使用mysql查看数据库
 service  mysqld start
 mysql -uroot -p123
 show databases;
 ****里面有DockerMysql

在这里插入图片描述

2.3 Dockerfile安装Tomcat

在这里插入图片描述

准备环境：mkdir tomcat放入下面两个包
tomcat
JDK
apache-tomcat-9.0.1.tar.gz
jdk-8u151-linux-x64.tar.gz

#创建Dockerfile文件
FROM hub.c.163.com/public/centos:6.7
MAINTAINER zhangyifan@itxdl.cn

ADD ./apache-tomcat-9.0.1.tar.gz /root
ADD ./jdk-8u151-linux-x64.tar.gz /root

ENV JAVA_HOME /root/jdk1.8.0_151
ENV PATH $JAVA_HOME/bin:$PATH

EXPOSE 8080

ENTRYPOINT /root/apache-tomcat-9.0.1/bin/startup/.sh && tailf /root/apache-tomcat-9.0.1/logs/catalina.out

##构建Tomcat镜像
docker build -t tomcat:v1.0 .
##看到这行运行成功
Step 8/8 : ENTRYPOINT /root/apache-tomcat-9.0.1/bin/startup/.sh && tailf /root/apache-tomcat-9.0.1/logs/catalina.out
 ---> Running in 03e4802e6c0c
 ---> 9c5ab545f0ad
Removing intermediate container 03e4802e6c0c
Successfully built 9c5ab545f0ad

##查看镜像
[root@localhost tomcat]# docker images
REPOSITORY                    TAG                 IMAGE ID            CREATED             SIZE
tomcat                        v1.0                9c5ab545f0ad        About an hour ago   790 MB

##运行镜像
docker run --name tomcat -p 80:8080 -d tomcat:v1.0
[root@localhost tomcat]# docker ps
CONTAINER ID        IMAGE                                   COMMAND                  CREATED             STATUS              PORTS                          NAMES
45942a717313        tomcat:v1.0                             "/bin/sh -c '/root..."   4 seconds ago       Up 4 seconds        22/tcp, 0.0.0.0:80->8080/tcp   tomcat
0e40ca4911e7        hub.c.163.com/public/centos:6.5-tools   "/usr/bin/supervisord"   24 minutes ago      Up 24 minutes       22/tcp                         mysql

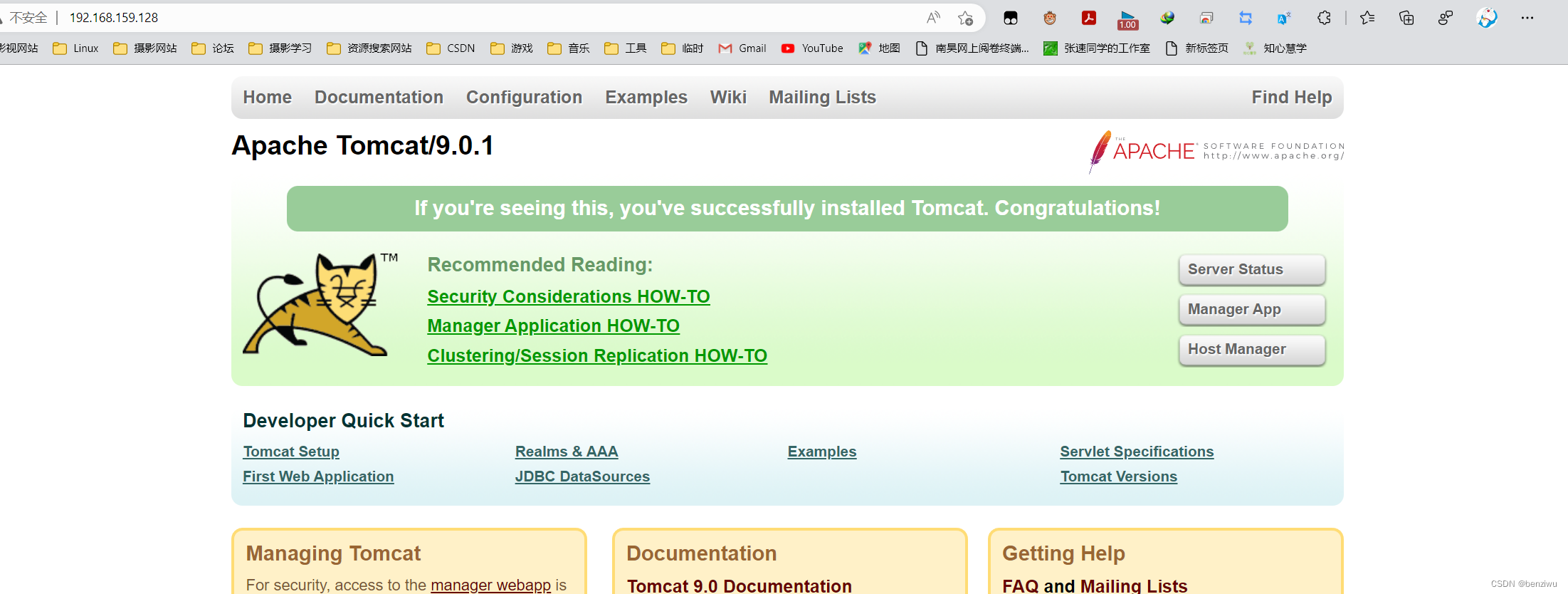

登录192.168.159.128
在这里插入图片描述

2.4 docker常用命令

docker ps ##查看运行容器
docker stop ** ##停止运行容器
docker rm  **  ##删除  ##停止运行才能删除
**:ID/NAME
docker ps -a ##查看所有容器
docker rm $(docker ps -a)#删除所有容器

docker images ##查看镜像
docker rmi ID/NAME ##删除镜像
docker rmi $(docker ps -a)

三、Docker构建官方私有仓库

3.1 准备环境

网易蜂巢写可以存储自己的公开镜像，但是要存不能被别人看见的镜像，需要购买私有镜像；
但是我们可以自己构建存储私有镜像
准备环境： 192.168.159.128 192.168.159.129
**第二台安装Docker配置阿里云；阿里云加速器
其中重启报错：Job for docker.service failed because the control process exited with error code. See “systemctl status docker.service” and “journalctl -xe” for details.
**
解决方法:

mv /etc/docker/daemon.json /etc/docker/daemon.conf
systemctl daemon-load
systemctl restart docker

3.2 建立镜像仓库

docker run -d -v /opt/registry:/var/lib/registry -p 5000:5000 --restart=always registry
vim /etc/docker/daemon.json###这个文件对192.168.159.129配置
{
    "insecure-registries":["192.168.159.128:5000"]##空格4
}

上传镜像

[root@localhost ~]# docker images
REPOSITORY                    TAG                 IMAGE ID            CREATED             SIZE
tomcat                        v1.0                41a0bdd5632e        5 hours ago         790 MB
###修改标签ID
[root@localhost ~]# docker tag tomcat:v1.0 192.168.159.128:5000/tomcat:v1.0
[root@localhost ~]# docker images
REPOSITORY                    TAG                 IMAGE ID            CREATED             SIZE
tomcat                        v1.0                41a0bdd5632e        5 hours ago         790 MB
192.168.159.128:5000/tomcat   v1.0                41a0bdd5632e        5 hours ago         790 MB
[root@localhost ~]# docker push 192.168.159.128:5000/tomcat:v1.0##上传
curl -XGET http://192.168.159.128:5000/v2/_catalog##查看已有镜像
{"repositories":["tomcat"]}

scp /etc/docker/daemon.json  192.168.159.129:/etc/docker

客户机下载镜像
客户机192.168.159.129

systemctl restart docker
docker pull 192.168.159.128:5000/tomcat:v1.0 ##下载

[root@localhost Docker]# docker images  ##查看
REPOSITORY                    TAG                 IMAGE ID            CREATED             SIZE
192.168.159.128:5000/tomcat   v1.0                41a0bdd5632e        6 hours ago         790 MB

[root@localhost Docker]# docker run --name tomcat -p 80:8080 -d 192.168.159.128:5000/tomcat:v1.0 ##运行
78ffede353ff9b71d958437bf760ee668b67314f39221b058985483d4418ab0f

[root@localhost Docker]# docker ps
CONTAINER ID        IMAGE                              COMMAND                  CREATED             STATUS              PORTS                          NAMES
78ffede353ff        192.168.159.128:5000/tomcat:v1.0   "/bin/sh -c '/root..."   5 seconds ago       Up 4 seconds        22/tcp, 0.0.0.0:80->8080/tcp   tomcat

浏览器登录192.168.159.129验证

四、Harbor构建私有仓库

4.1 Harbor简介

VMware开源的企业级Registry项目Harbor，以Docker公司开源的registry 为基础，提供了管理UI, 基于角色的访问控制(Role Based Access Control)，AD/LDAP集成、以及审计日志(Audit logging) 等企业用户需求的功能，同时还原生支持中文，主要特点：

基于角色的访问控制 - 用户与 Docker 镜像仓库通过“项目”进行组织管理，一个用户可以对多个镜像仓库在同一命名空间（project）里有不同的权限。
镜像复制 - 镜像可以在多个 Registry 实例中复制（同步）。尤其适合于负载均衡，高可用，混合云和多云的场景。
图形化用户界面 - 用户可以通过浏览器来浏览，检索当前 Docker 镜像仓库，管理项目和命名空间。
AD/LDAP 支持 - Harbor 可以集成企业内部已有的 AD/LDAP，用于鉴权认证管理。
审计管理 - 所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
国际化 - 已拥有英文、中文、德文、日文和俄文的本地化版本。更多的语言将会添加进来。
RESTful API - RESTful API 提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易。
部署简单 - 提供在线和离线两种安装工具，也可以安装到 vSphere 平台(OVA 方式)虚拟设备

4.2 Harbor架构介绍

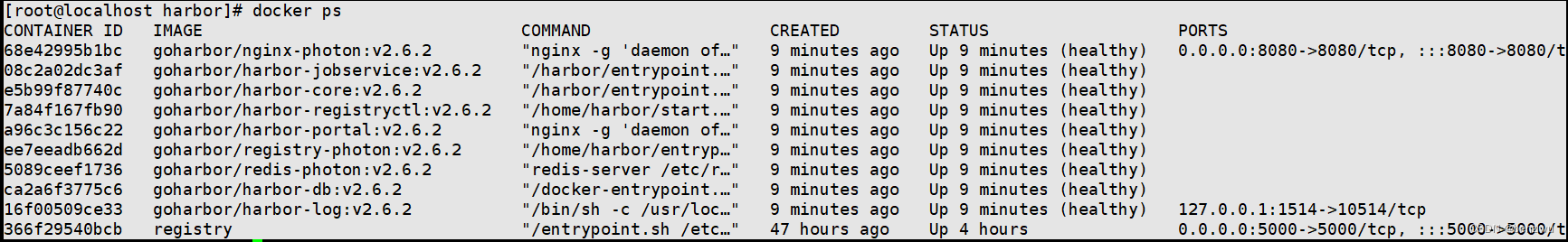

Harbor运行起来有如下容器：
在这里插入图片描述

如上图所描述，Harbor由6个大的模块所组成：

Proxy: Harbor的registry、UI、token services等组件，都处在一个反向代理后边。该代理将来自浏览器、docker clients的请求转发到后端服务上。
Registry: 负责存储Docker镜像，以及处理Docker push/pull请求。因为Harbor强制要求对镜像的访问做权限控制，在每一次push/pull请求时，Registry会强制要求客户端从token service那里获得一个有效的token。
Core services: Harbor的核心功能，主要包括如下3个服务:
1）UI: 作为Registry Webhook, 以图像用户界面的方式辅助用户管理镜像。
2) WebHook：WebHook是在registry中配置的一种机制，当registry中镜像发生改变时，就可以通知到Harbor的webhook endpoint。 Harbor使用webhook来更新日志、初始化同步job等。
3) Token 服务：负责根据用户权限给每个docker push/pull命令签发token. Docker 客户端向 Regiøstry服务发起的请求,如果不包含token，会被重定向到这里，获得token后再重新向Registry进行请求。
Database:为core services提供数据库服务，负责储存用户权限、审计日志、Docker image分组信息等数据。
Job services: 主要用于镜像复制，本地镜像可以被同步到远程Harbor实例上。
Log collector: 负责收集其他组件的日志到一个地方

这里我们与上面运行的7个容器对比，对harbor-adminserver感觉有些疑虑。其实这里harbor-adminserver主要是作为一个后端的配置数据管理，并没有太多的其他功能。harbor-ui所要操作的所有数据都通过harbor-adminserver这样一个数据配置管理中心来完成。

4.3 Harbor的实现

Harbor的每一个组件都被包装成一个docker容器。自然，Harbor是通过docker compose来部署的。在Harbor源代码的make目录下的docker-compose模板会被用于部署Harbor。打开该模板文件，可以看到Harbor由7个容器组件所组成：

proxy: 通过nginx服务器来做反向代理

registry: docker官方发布的一个仓库镜像组件

ui: 整个架构的核心服务。该容器是Harbor工程的主要部分

adminserver: 作为Harbor工程的配置数据管理器使用

mysql: 通过官方Mysql镜像创建的数据库容器

job services:通过状态机的形式将镜像复制到远程Harbor实例。镜像删除同样也可以被同步到远程Harbor实例中。

log: 运行rsyslogd的容器，主要用于收集其他容器的日志

这些容器之间都通过Docker内的DNS服务发现来连接通信。通过这种方式，每一个容器都可以通过相应的容器来进行访问。对于终端用户来说，只有反向代理(Nginx)服务的端口需要对外暴露。

4.4 部署Harbor

准备环境

一台安装了python 、docker、docker-compose的机器
Harbor下载office版

[root@localhost ~]# ls
harbor-offline-installer-v2.6.2.tgz
tar -xzvf harbor-offline-installer-v2.6.2.tgz
mv harbor /usr/local/	#存放harbor持久化数据

4.5 创建https证书以及配置目录相关权限

可以不配置

#创建私钥*.key
openssl genrsa -des3 -out server.key 2018
#创建证书签名请求文件.csr
openssl req -new -key server.key -out server.csr

#退出验证密钥
cp server.key server.key.org
openssl rsa -in server.key.org -out server.key

#生成自签名证书*.crt，生成的证书文件包含公钥
openssl x509 -req -days 365 -in server.csr -signkey server.key -out server.crt
mv server.* /data/cert/

4.6 配置相关文件

cd /usr/local/harbor
cp harbor.yml.tmpl harbor.yml

vim harbor.yml

 1 # Configuration file of Harbor
  2
  3 # The IP address or hostname to access admin UI and registry service.
  4 # DO NOT use localhost or 127.0.0.1, because Harbor needs to be accessed by external clients.
  5 hostname:  yifan.com	//设置访问地址，可以使用ip、域名，不可以设置为127.0.0.1或localhost。默认情况下，harbor使用的端口是80，若使用自定义的端口，除了要改docker-compose.yml文件中的配置外，这里的hostname也要加上自定义的端口，否则在docker login、push时会报错
  6
  7 # http related config
  8 http:
  9   # port for http, default is 80. If https enabled, this port will redirect to https port
 10   port: 81
 11
 12 # https related config
 13 #https:
 14   # https port for harbor, default is 443
 15 #  port: 443
 16   # The path of cert and key files for nginx
 17 #  certificate: /data/cert/server.crt
 18 #  private_key: /data/cert/server.key
 19
 20 # # Uncomment following will enable tls communication between all harbor components
 21 # internal_tls:
 22 #   # set enabled to true means internal tls is enabled
 23 #   enabled: true
 24 #   # put your cert and key files on dir
 25 #   dir: /etc/harbor/tls/internal
 26
 27 # Uncomment external_url if you want to enable external proxy
 28 # And when it enabled the hostname will no longer used
 29 # external_url: https://reg.mydomain.com:8433
 //如果要启用外部代理,比如外层的NGINX、LB等，请取消注释external_url,当它启用时，hostname将不再使用。
 30
 31 # The initial password of Harbor admin
 32 # It only works in first time to install harbor
 33 # Remember Change the admin password from UI after launching Harbor.
 34 harbor_admin_password: yifan123 //admin密码
 35
 36 # Harbor DB configuration
 37 database:
 38   # The password for the root user of Harbor DB. Change this before any production use.
 39   password: root123
 40   # The maximum number of connections in the idle connection pool. If it <=0, no idle connections are retained.
 41   max_idle_conns: 50
 42   # The maximum number of open connections to the database. If it <= 0, then there is no limit on the number of open connections.
 43   # Note: the default number of connections is 1024 for postgres of harbor.
 44   max_open_conns: 900
 45 持久化数据目录
 46 # The default data volume
 47 data_volume: /usr/local/harbor

安装

./install.sh

访问页面
yifan.com:81 admin yifan123
在这里插入图片描述

在新建项创建yifan_first
在这里插入图片描述

五、Harbor的使用(上传下载镜像)

5.1 告诉docker安全域名

vim /etc/docker/dademon.json
{
    "insecure-registries":["yifan.com:81"]
}

vim /etc/hosts
192.168.159.128 yifan.com```
**登录**
```bash
docker login yifan.com:81
admin
password:密码  #harbor.yml文件

5.2 准备要上传的镜像

随便准备一个镜像

docker run --name tomcat1 -p 80:8080 -d tomcat:v1.0
4842aa2a7820ea7c3aa4ef93783938ec729eaa412d6291596c55e3e481f7bd34
[root@localhost harbor]# docker ps
CONTAINER ID   IMAGE           COMMAND                   CREATED          STATUS       PORTS        NAMES
4842aa2a7820   tomcat:v1.0     "/bin/sh -c '/root/a…"   11 seconds ago   Up 10 seconds  22/tcp, 0.0.0.0:80->8080/tcp, :::80->8080/tcp   tomcat1

修改tomcat镜像标签
docker tag tomcat:v1.0 yifan.com:81/yifan_first/tomcat:v1.0  把tomcat:v1.0修改

[root@localhost harbor]# docker images##要上传的镜像
REPOSITORY      TAG         IMAGE ID       CREATED         SIZE
yifan.com:81/yifan_first/tomcat   v1.0        41a0bdd5632e   2 days ago      790MB

5.3 主机上传镜像

259.128登陆上传

[root@localhost ~]# docker login -u admin -p yifan123 yifan.com:81
Login Succeeded

docker push yifan.com:81/yifan_first/tomcat:v1.0

然后浏览器yifan.com:81查看harbor新建项目yifan_first
在这里插入图片描述

5.4 159.129客户机下载

在这里插入图片描述

报错信息

  “冒号太多”

解决办法

修改 vim /usr/local/harbor/harbor.yml

hostname: yifan.com

# http related config
http:
  # port for http, default is 80. If https enabled, this port will redirect to https port
   port: 81

vim /etc/hosts

192.168.159.128 yifan.com

vim /etc/docker/daemon.json

{

    "insecure-registries":["yifan.com:81"]
}

[root@localhost ~]# docker login -u admin -p yifan123 yifan.com:81
Login Succeeded

docker pull yifan.com:81/yifan_first/tomcat:v1.0
v1.0: Pulling from yifan_first/tomcat
4f4fb700ef54: Pull complete

[root@localhost ~]# docker images
REPOSITORY                        TAG                 IMAGE ID            CREATED             SIZE
yifan.com:81/yifan_first/tomcat   v1.0                41a0bdd5632e        2 days ago          790 MB

[root@localhost ~]# docker run --name tomcat -p 80:8080 -d yifan.com:81/yifan_first/tomcat:v1.0
ef02db17396c9a67c11dbb73fbd55a3e8c5965e48a194d1b5466410ac45ebf48

浏览器查看192.168.159.129
在这里插入图片描述
