1.贡献者列表
深圳市秦简计算机系统有限公司DJYOS驱动开发团队。
2.概述
DJYOS的DjyBus总线模型为IIC、SPI之类的器件提供统一的访问接口，SPIBUS模块是DjyBus模块的一个子模块，为SPI器件提供统一的编程接口，实现通信协议层与器件层的分离。也标准化了SPI总线和 Device驱动接口，本手册指导驱动工程师编写SPI的接口程序。
SPI总线使用手册，请参见《都江堰操作系统用户手册》。
局限性：DJYOSV1.1.1版本的SPI驱动只提供主设备功能。
3.总线资源结构
SPI通信协议是一种总线通信方式，这意味着一条总线上可以挂多个符合总线通信协议的设备，DjyBus资源组织结构就是符合这样一种物理的连接方式。如图 21所示资源组织结构图，总线类型 “SPI”、第n条总线“SPIn”、第n条总线上面的设备“Devn”，它们都是DjyBus资源树上面的资源节点，每次向总线“SPIn”上面增加一个设备，便向资源树上面增加了一个资源节点，它是“SPIn”的子节点。

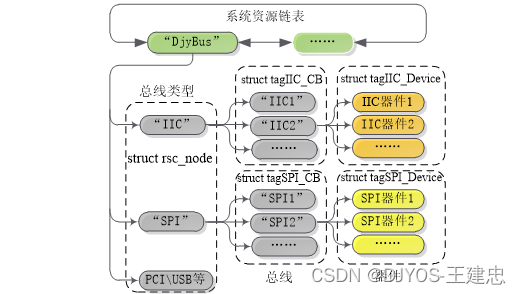

图 2-1 总线资源结构
4.准备工作
在编写SPI 器件驱动前，建议完成必要的准备工作，如：
1、认真阅读器件手册，了解通信协议、参数、操作流程等内容；
2、熟悉spibus.h头文件中提供的API，懂得参数的使用方法；
3、阅读SPI总线协议文档，熟练掌握SPI总线。
5.SPI 总线驱动接口
5.1.驱动架构
SPIBus是DjyBus模块的一个子模块，其结构如图 41所示，它为SPI器件提供标准的、一致的应用程序编程接口，并且规范了硬件驱动接口。驱动接口分为总线控制器接口和SPI器件接口两部分，驱动的重点是总线控制器，而器件接口实际上就是配置一下该器件的物理参数。
建议文件路径：在eclipse工程中的链接目录如下，如果是导入官方提供的example工程，那么该目录已经建立，在硬盘中添加文件后，只需要刷新工程即会自动添加进工程中。
src->OS_code->bsp->cpudrv->src->cpu_peri_spi.c。
相应的头文件目录为：
src->OS_code->bsp->cpudrv-> src->cpu_peri_spi.h。
在文件系统（硬盘）中的目录结构是：
djysrc\bsp\cpudrv\cpu_name\src\cpu_peri_spi.c。
djysrc\bsp\cpudrv\cpu_name\include\cpu_peri_spi.h。
根据以上命名，可以在DJYOS官方提供的代码中，找到大量范例。
以上文件命名并非绝对，例如LPC17xx的SPI模块，硬件被官方命名为SSP模块，DJYOS提供的源码中，其文件名就命名为cpu_peri_ssp.c。
SPI驱动程序编写重点有：
1、初始化SPI控制器，并且把SPI总线添加到DjyBus上。
2、实现图 41中的5个回调函数（哪些需要实现，参考后续章节）。
3、如果采用中断方式，须编写中断服务函数（实际上也是为4个回调函数服务）

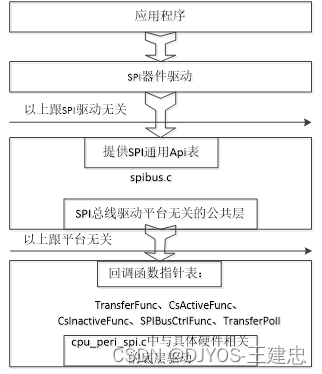

图 4-1 SPIBus总线驱动架构
5.2.初始化函数
5.2.1.Step1：初始化硬件
1、SPI控制器硬件的初始化，包括传输速度、IO配置、时钟等；
2、挂载SPI中断到中断系统，并配置中断类型，如配置为异步信号（若只采用轮询方式，则此功能可省略）；
5.2.2.Step2：初始化参数结构体
添加SPI总线的参数类型为struct tagSPI_Param，由函数SPI_BusAdd或SPI_BusAdd_s完成对SPI总线控制块的初始化和添加SPIn总线节点到DjyBus资源树。
代码 4-1 SPI参数结构体定义
struct tagSPI_Param
{
char *BusName; //总线名称，如SPI1
u8 *SPIBuf; //总线缓冲区指针
u32 SPIBufLen; //总线缓冲区大小，字节
ptu32_t SpecificFlag; //SPI私有标签，如控制寄存器基址
bool_t MultiCSRegFlag; //SPI控制寄存器是否有多套CS配置寄存器
TransferFunc pTransferTxRx; //发送接收回调函数，中断方式
TransferPoll pTransferPoll; //发送接收回调函数，轮询方式
CsActiveFunc pCsActive; //片选使能
CsInActiveFunc pCsInActive; //片选失能
SPIBusCtrlFunc pBusCtrl; //控制函数
};
SPI主设备同一时刻只能与一个从设备通信，收发同时进行，因此同一个SPI控制器中，多个片选可以共用缓冲区。
很多的SPI控制器对每个片选都提供一套配置通信参数寄存器，例如，CS0与从设备通信采用速度5Mbit/s，字符宽度为8比特，MSB，对应的配置片选CS0对应的寄存器，而CS1的从设备采用速度10Mbit/s，字符宽度为16比特，LSB，对应的配置片选CS1对应的寄存器。这种增强型的控制器对于一主多从，参数不一的通信能大大提高通信效率，简化参数配置。
SPI参数结构体的回调函数参数的原型如代码 42所示，其中PrivateTag就是结构体中SPI的私有标签，即SPIn寄存器基址。
代码 4-2 SPI回调函数类型申明
typedef ptu32_t (*TransferFunc)(ptu32_t SpecificFlag,u32 sendlen,u32 recvlen,u32 recvoff);
typedef bool_t (*TransferPoll)(ptu32_t SpecificFlag,u8* srcaddr,u32 sendlen,u8* destaddr,u32 recvlen,u32 recvoff);
typedef bool_t (*CsActiveFunc)(ptu32_t SpecificFlag, u8 cs);
typedef bool_t (*CsInActiveFunc)(ptu32_t SpecificFlag, u8 cs);
typedef ptu32_t (*SPIBusCtrlFunc)(ptu32_t SpecificFlag,u32 cmd,ptu32_t data1,ptu32_t data2);
5.2.3.Step3：挂载总线
有多少SPI总线是由具体的平台决定，因此，增加SPI总线到DjyBus上是由总线驱动程序员完成，成功添加的“SPIn”节点会成为“SPI”节点的子节点。
增加SPI总线的API函数可以调用SPI_BusAdd函数或SPI_BusAdd_s函数，两者的区别在于，SPI_BusAdd只需调用者提供已初始化好的参数结构体struct tagSPI_Param，而后者更需要提供struct tagSPI_CB结构体控制块（建议定义为静态变量）。
5.3.回调函数
5.3.1.轮询函数
如果采用轮询方式收发，5个回调函数中只需要实现这一个，其他指针置为NULL即可。
轮询函数使用场合：
1、收发方式被设为轮询方式，则总是用轮询函数收发数据。默认值为中断方式，可调用SPI_BusCtrl函数设为轮询方式。
2、在禁止调度（即禁止异步信号中断）期间，强制使用轮询方式。
3、pTransferTxRx ==NULL，则使用轮询方式收发。
4、系统初始化未完成，多事件调度尚未启动期间。
如果使用中断方式收发，且不考虑在2~4三种情况下收发数据，则无须实现本函数，pTransferPoll指针设为NULL即可。
回调函数说明如下：
typedef bool_t (*TransferPoll)(ptu32_t SpecificFlag,u8* srcaddr,u32 sendlen,
u8* destaddr,u32 recvlen,u32 recvoff);
参数：
SpecificFlag：寄存器基址
srcaddr：发送数据存储地址。
sendlen：发送数据字节数。
destaddr：接收数据存储地址。
recvlen：接收数据字节数。
recvoff：接收偏移字节数，即认为接收到recvoff字节后的数据为有效，才存储。
返回：true，执行成功；false，执行失败。
说明：轮询方式主要应用于系统调度未启动或对实时性要求不高的场合，这种方法能够简化编程处理，快速实现通信功能。
5.3.2.启动收发
启动收发是在使用中断方式收发数据必须实现的回调函数，若使用轮询方式，无须实现本函数，本函数指针设置为NULL即可。
回调函数说明如下：
typedef ptu32_t (*TransferFunc)(ptu32_t SpecificFlag,u32 sendlen,
u32 recvlen,u32 recvoff);
参数：
SpecificFlag，寄存器基址。
sendlen，发送数据长度，字节单位。
recvlen，接收数据长度，字节单位。
recvoff，接收偏移，接收到多少个字节后开始保护数据，即有用数据。
返回：true,中断方式启动通信成功，false，失败。
说明：该函数功能是配置SPI寄存器，并保存有关参数，使能中断，SPI总线采用的是四线的收发方式，收、发、时钟和片选。TransferFunc实质上是实现了相关的寄存器的配置，并中断使能。当然，SPI总线协议规定，操作设备前必须把对应从设备的CS线拉低。
对于TransferFunc需要完成的功能作如下说明：
1、保存静态变量，如发送接收数据长度，接收偏移（从接收到的第几个数据开始保存数据）；
2、配置SPI寄存器，使其处于发送和接收的状态；
3、配置中断使能，并触发中断，在中断中将数据发送接收完成。
5.3.3.片选使能
若使用轮询方式，本函数指针设置为NULL即可，但使能片选的功能须实现。
typedef bool_t (*CsActiveFunc)(ptu32_t SpecificFlag, u8 cs);
功能：片选拉低
参数：
SpecificFlag，寄存器基址
cs,片选号
返回：是否成功
虽然对于具体的芯片，该函数的实现过程不相同，但是功能是相同的，即拉低片选，选择CS对应的SPI从器件通信。若控制器具有硬件自动片选，硬件驱动可加以利用，提高效率。
5.3.4.片选失能
若使用轮询方式，本函数指针设置为NULL即可，但失能片选的功能须实现。
typedef bool_t (*CsInActiveFunc)(ptu32_t SpecificFlag, u8 cs);
功能：片选拉高
参数：
SpecificFlag，寄存器基址
cs,片选号
返回：是否成功
5.3.5.控制函数
目前，控制函数主要实现对总线的配置，如自动片选、传输速度、SPI时序配置等。应用层将通过调用SPI_Ctrl接口函数，传递不同的命令和参数，实现对总线的控制。
如果SPI控制器针对每个片选信号都有独立的配置寄存器，则在添加设备时（SPI_DevAddr），配置好每个片选寄存器；若多个片选共用一套配置寄存器，则每次传输都必须重新配置。在结构体SPI_CB中，成员multi_cs_reg是用来标记SPI控制器是否具有多套片选寄存器，在调用ModuleInstall_SPI时，硬件驱动会作相应的标记。
从SPI协议的时序来讲配置参数会更加的清晰。如图 42和图 43所示，SPI通信首先需产生CS片选有效，即拉低对应的CS片选。时钟信号SPI_CLK在未通信状态时的电平状态由CHOL决定，为高或者为低。而CPHA决定时序的相位，当CPHA为0时，在SPI_CLK的第一个边沿采样，第二个边沿输出数据；当CPHA为1时，在SPI_CLK的第一个边沿输出数据，第二个边沿采样。

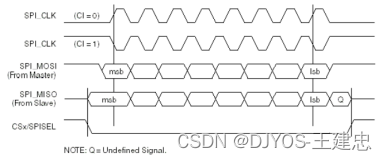

图 4-2 SPI时序CPHA=0

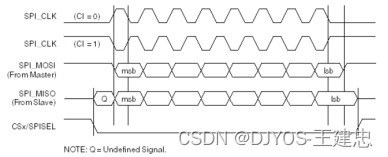

图 4-3 SPI时序CPHA=1
CHOL和CPHA两种配置组成了四种模式，分别为模式0、1、2、3，如表 41所示，部分SPI从器件只支持部分模式，需根据具体器件配置成要求的模式。
表 4-1 SPI模式
控制命令用于应用层调用spibus.h的API的控制函数SPI_Ctrl实现参数配置或通信设置，与硬件相关的命令一览表如表 42所示。

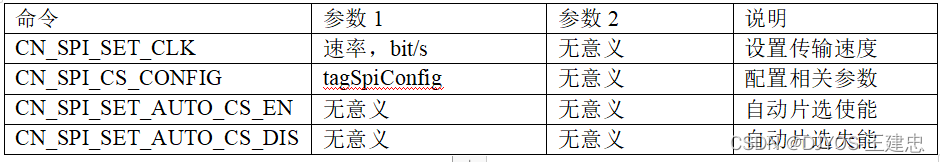

表 4-2 SPI命令表
5.4.中断服务函数
5.4.1.功能描述
如果使用轮询方式实现驱动，则无须编写中断服务函数。
SPI接收和发送使用中断方式的好处在于，将发送任务由SPI控制器完成，节省CPU的处理负荷，因此提高了程序的运行效率，缺点在于编程相对复杂。现在绝大多数的主流CPU的中断系统都支持SPI中断，包括发送接收中断等。
SPI模块要求在中断服务函数内部完成的功能有如下：
1、清中断标志，处理好接收与发送数据同时进行的硬件机制；
2、接收数据从接收到recvoff字符数据后开始存储，即调用SPI_PortWrite；
3、发送数据从SPI_PortRead读取，若没有读到数据，则代表数据已经发送完成；若此时接收的数据还未完成，应该继续往寄存器中写数据，直到接收完成；
4、数据传输完成时，配置相应的寄存器，使其处于初始状态（视控制器而定）；
5.4.2.中断实现过程
下面以Atmel芯片为例，通过流程图的方式简要说明SPI中断服务函数的数据处理流程图。值得注意的是，中断服务函数中有些变量是通过__SPI_TransferTxRx传递参数到底层硬件驱动，底层驱动通过静态变量存储，并在中断服务函数中使用。如发送接收数据大小，信号量等。
图 4-4 中断服务函数流程图
5.5.移植建议
为了简化编程，提高工作效率， BSP程序人员可采取下面的步骤快速的完成DJYOS驱动架构下SPI底层驱动的开发。
1、拷贝其他工程已测试通过的SPI驱动文件cpu_peri_spi.c/cpu_peri_spi.h；
2、添加SPI的中断号到critical.c文件下面tg_IntUsed数组；
3、修改cpu_peri_spi.c/cpu_peri_spi.h中与具体SPI寄存器相关的部分；
4、回调函数的具体实现和中断收发数据。
调用器件驱动程序前，确保已经调用ModuleInstall_DjyBus和ModuleInstall_SPIBus安装DjyBus和SPIBus模块。
6.SPI器件驱动接口
建议将器件驱动的存放目录为djysrc\bsp\chip\xxx，其中，xxx是具体芯片的文件夹名称。
SPI总线初始化完成后，添加一个器件到总线上的过程，非常简单，就是初始化一下该器件的寻址特性参数，然后调用SPI_DevAdd_s或SPI_DevAdd函数把器件添加到总线上即可。需配置的参数，都在spibus.h文件中定义的struct tagSPI_Device中描述。struct tagSPI_Device结构定义如下：
代码 5-1 SPI器件结构体
//SPI总线器件结构体
struct tagSPI_Device
{
struct tagRscNode DevNode;
u8 Cs; //片选信号
bool_t AutoCs; //自动片选
u8 CharLen; //数据长度
u8 Mode; //模式选择
u8 ShiftDir; //MSB or LSB
u32 Freq; //速度,Hz
};
6.1.初始化过程
添加器件到总线的过程就是将器件节点挂到相应的“SPIn”总线节点的过程，同时，配置好相应的总线通信参数。现对添加SPI器件要点作如下说明：
1、若使用SPI_DevAdd_s挂载器件，定义static struct tagSPI_Device类型的静态变量；
2、若使用SPI_DevAdd_s挂载器件，初始化数据struct tagSPI_Param的各成员；
3、调用SPI_DevAdd_s或SPI_DevAdd添加设备到总线节点。
4、调用SPI_BusCtrl设置总线参数
SPI_DevAdd_s或SPI_DevAdd都可以把器件添加到总线上，但两者是有区别的：
1、使用SPI_DevAdd_s的话，你需要自己准备struct tagSPI_Device结构，并且自行初始化，特别是，当操作系统的spibus模块被修改导致该结构的定义发生变化时，器件驱动程序也需要修改。
2、使用SPI_DevAdd_s的好处是，该结构无须动态分配，符合像OSEK之类的严谨规范。
3、使用SPI_DevAdd的好处是，驱动程序非常简单。
下面用ATMEL公司的AT45的EEPROM芯片为例说明添加设备过程。如代码 52所示，将AT45芯片添加到总线“SPI”，并命名为“SPI_Dev_AT45”。
代码 5-2 添加SPI设备实例
bool_t AT45_HardInit(void)
{
bool_t result = false;
if(s_AT45_InitFlag == true)
return true;
static struct tagSPI_Device s_AT45_Dev;
s_AT45_Dev.AutoCs = false;
s_AT45_Dev.CharLen = 8;
s_AT45_Dev.Cs = CN_AT45_SPI_CS;
s_AT45_Dev.Freq = CN_AT45_SPI_FRE;
s_AT45_Dev.Mode = SPI_MODE_1;
s_AT45_Dev.ShiftDir = SPI_SHIFT_MSB;
if(NULL != SPI_DevAdd_s("SPI","SPI_Dev_AT45",&s_AT45_Dev))
{
ps_AT45_Dev = &s_AT45_Dev;
if(true == _at45db321_Check_ID()) //校验芯片ID
{
_at45db321_Binary_Page_Size_512();
s_AT45_InitFlag = true;
result = true;
}
}
return result;
}
7.访问器件
器件装载到装载总线之后，可以通过访问SPI总线实现访问器件，具体就是调用spibus.h提供的API函数SPI_Transfer（）。
