1.概述

组合模式（Composite Pattern）又叫部分整体模式，它创建了对象组的树形结构，将对象组合成树状结构以表示“整体-部分”的层析关系，使用户对单个对象和组合对象具有一致的访问性，是结构型设计模式的一种。本文将分析组合模式的原理及使用方式。

2.原理及使用

2.1 原理

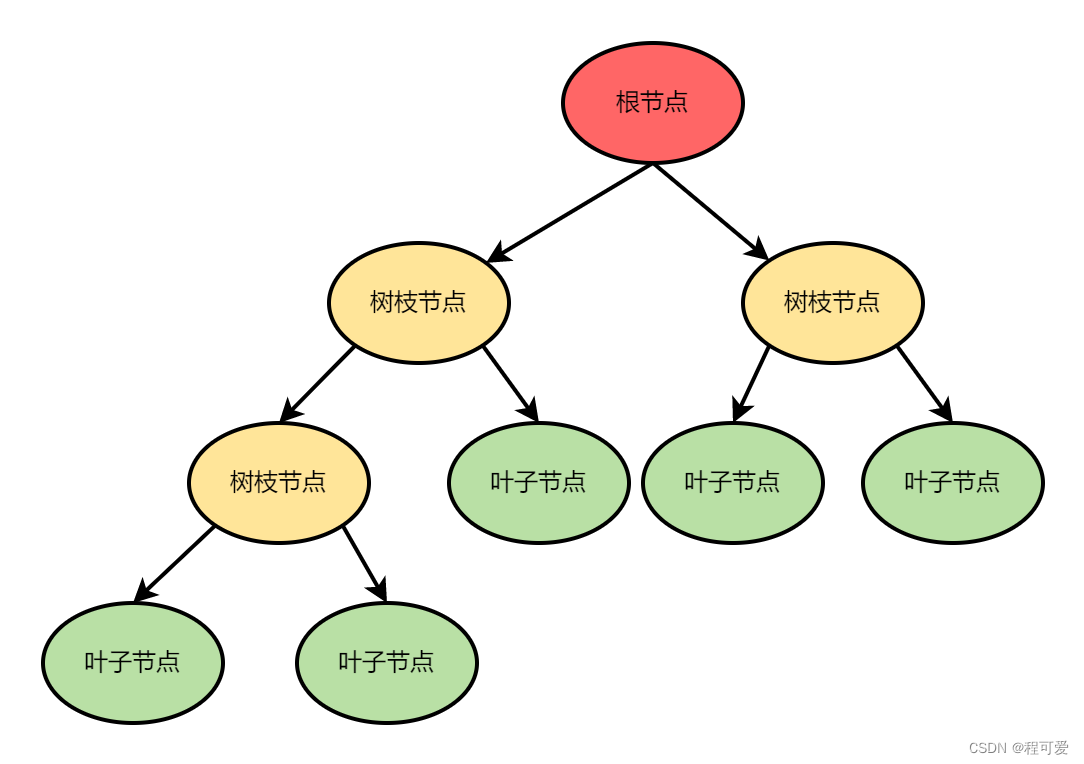

组合模式一般用来描述整体与部分的关系，它将对象组织到树形结构中，以树的管理方式来管理对象。顶层的节点被称为根节点，根节点下包含树枝节点和叶子节点，树枝节点下面可以包含树枝节点和叶子节点。这个模式与二叉树的模式类似，树形结构图如下：

根节点和树枝节点本质上是同一种数据类型，都可以作为存储子类的容器；叶子节点与树枝节点有所区别，叶子节点不具备存储子类的功能。但是在组合模式中，树枝节点和叶子节点会被看作同一种书籍类型（为了统一抽象和定义，让树枝节点和叶子节点具备统一行为）。
因此，在组合模式中，整个树形结构中的对象都是同一种类型，具备相同的行为，操作时不需要区分节点，效率较高。
组合模式类图如下：

组合模式主要包含以下三个角色：

抽象构件角色（Component）：为树叶构件和树枝构件声明公共接口，它可以是接口或者抽象类，可以实现一些默认行为；
树枝构件角色（Composite）：是组合中的分支节点对象，它有子节点，用于继承和实现抽象构件，负责管理字节点；
树叶构件角色（Leaf）：是组合中的叶节点对象，它没有子节点，用于继承或实现抽象构件。

组合模式可以分为透明式组合模式和安全式组合模式，它们之间的区别在于：透明式的组合模式在抽象构件角色（Component）中声明访问和管理子类的接口；安全式的组合模式在抽象构件角色中不声明管理子类接口，管理工作由树枝构件自己完成。上述类图主要是透明式组合模式。

2.2 案例

有一个学校，展现出学校下的各个组织。学校下面有学院，学院下面有不同的专业。不同的组织可以对其下属组织进行新增、裁撤等。

分析：首先需要定义一个抽象构件角色（OrganizationComponent）来实现一些组织的基础操作，比如：add()、delete()、getChildren()等；学校下面的学校（University）、学院（College）可以作为一个树枝构件角色，学校的子节点是学院，学院的子节点是专业(Profession)；专业（Profession）在这里属于叶子节点（实际中还可能有班级这类的子组织，这里不做考虑了）。

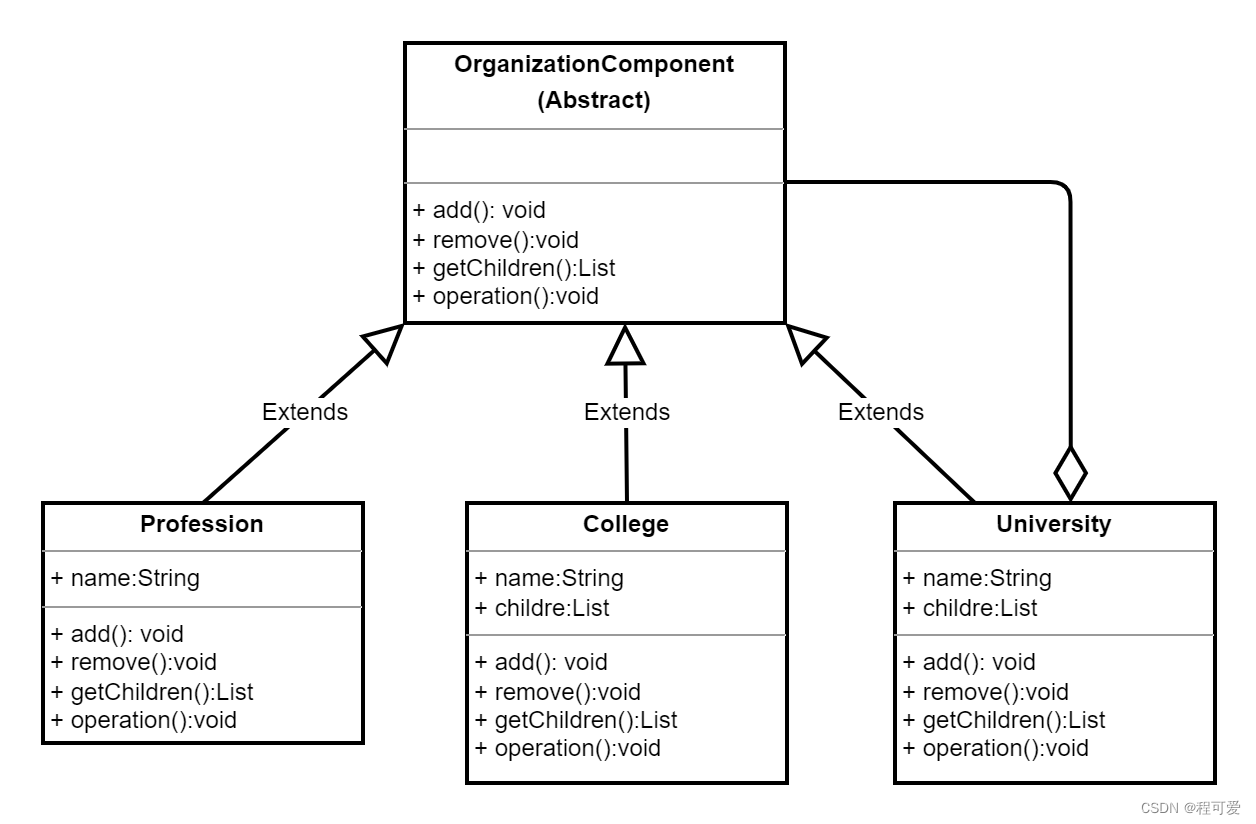

由上述分析可得出案例的类图如下：

编码如下：

//抽象组件
public abstract class UniversityComponent {

    public String name;

    public String description;

    public UniversityComponent(String name, String description) {
        this.name = name;
        this.description = description;
    }

    public String getName() {
        return name;
    }

    public void setName(String name) {
        this.name = name;
    }

    public String getDescription() {
        return description;
    }

    public void setDescription(String description) {
        this.description = description;
    }

    protected void add(UniversityComponent universityComponent) {
        throw new UnsupportedOperationException();
    }

    protected void remove(UniversityComponent universityComponent) {
        throw new UnsupportedOperationException();
    }

    protected List<UniversityComponent> getChildern() {
        throw new UnsupportedOperationException();
    }

    protected abstract void operation();
}

//学校树枝构件
@Slf4j
public class University extends UniversityComponent {

    private List<UniversityComponent> lists = new ArrayList<>();

    public University(String name, String description) {
        super(name, description);
    }

    @Override
    protected void add(UniversityComponent universityComponent) {
        lists.add(universityComponent);
        log.info("学校新增子组织：" + JSON.toJSONString(universityComponent));
    }

    @Override
    protected void remove(UniversityComponent universityComponent) {
        lists.remove(universityComponent);
        log.info("学校裁剪组织：" + JSON.toJSONString(universityComponent));
    }

    @Override
    protected List<UniversityComponent> getChildern() {
        log.info("返回学校组织：" + JSON.toJSONString(lists));
        return lists;
    }

    @Override
    protected void operation() {
        System.out.println("----------------------" + name + "学校组织----------------------");
        lists.forEach(list -> {
            System.out.println("名称：" + list.getName() + ",备注：" + list.getDescription());
        });
    }
}

//学院树枝构件
@Slf4j
public class College extends UniversityComponent {

    private List<UniversityComponent> lists = new ArrayList<>();

    public College(String name, String university) {
        super(name, university);
    }

    @Override
    protected void add(UniversityComponent universityComponent) {
        lists.add(universityComponent);
        System.out.println("学院添加组织：" + JSON.toJSONString(universityComponent) + ",成功");
    }

    @Override
    protected void remove(UniversityComponent universityComponent) {
        lists.remove(universityComponent);
        System.out.println("学院删除组织：" + JSON.toJSONString(universityComponent) + ",成功");
    }

    @Override
    protected List<UniversityComponent> getChildern() {
        log.info("学院包含组织：" + JSON.toJSONString(lists));
        return lists;
    }

    @Override
    protected void operation() {
        System.out.println("-----------------" + name + "学院组织----------------");
        lists.forEach(list -> {
            System.out.println("名称：" + list.getName() + ",备注：" + list.getDescription());
        });
    }
}

//树枝节点（专业）
public class Profession extends UniversityComponent {

    public Profession(String name, String description) {
        super(name, description);
    }

    @Override
    protected void operation() {
        System.out.println("名称：" + name + ",备注：" + description);
    }
}

//测试类
public class Test {
    public static void main(String[] args) {

        University university = new University("清华大学", "中国数一数二的大学");

        College college1 = new College("艺术学院", "女生比较多的学院");
        College college2 = new College("经济管理学院", "五道口");

        Profession profession1 = new Profession("舞蹈专业", "专注于舞蹈");
        Profession profession2 = new Profession("播音专业", "专注于播音");
        Profession profession3 = new Profession("表演专业", "专注于表演");
        Profession profession4 = new Profession("金融投资", "专注于金融投资");

        college1.add(profession1);
        college1.add(profession2);
        college1.add(profession3);

        college2.add(profession4);

        university.add(college1);
        university.add(college2);

        university.operation();

        college1.operation();
        college2.operation();

    }
}

运行结果如下：

3.小结

1.组合模式具有较强扩展性，当需要更改组织关系时，只需调整内部关系，由于是通过接口进行关联，因此只需更改传入组织即可，不需要大规模修改代码；
2.简化了客户端的操作，客户端所给的对象一致，不需要考虑整体部分或者叶子节点的问题；
3.方便创建出复杂的层次结构。客户端不用理会组合里面的组成细节，容易添加节点或者叶子从而创建出复杂的树形结构；
4.需要遍历组织机构，或者处理的对象具有树形结构时，非常适合使用组合模式；
5.要求较高的抽象性，如果节点和叶子有很多差异性的话，比如很多方法和属性都不一样，不适合使用组合模式。

4.参考文献

1.《设计模式-可复用面向对象软件的基础》-Erich Gamma、Richard Helm、Ralph Johnson、John Vlissides
2.《可复用物联网Web3D框架的设计与实现》-程亮（知网）
3.https://www.bilibili.com/video/BV1G4411c7N4-尚硅谷设计模式
4.https://zhuanlan.zhihu.com/p/444784138
