.map 文件和 .lst 文件是嵌入式开发中最有用的俩调试辅助文件。现在主要从事 RISC-V 架构，开始与 GCC 打交道，今天就重点学习一下 GCC 的 .map 文件、.lst 文件，并辅助以 ARMCC 和 IAR 作为对比。

编译工具链

  .map 文件和 .lst 文件都是由编译工具链中相应的工具产生的。软件程序的编译过程由一系列的步骤完成，每一个步骤都有一个对应的工具。这些工具紧密地工作在一起，前一个工具的输出是后一个工具的输入，像一根链条一样，我们称这一系列工具为编译工具链。编译工具链主要包含 编译器等可执行程序 与 标准库（常用函数通用实现） 两大部分。

  能独立提供编译工具链的厂家并不多，嵌入式平台则更少，主要就是 ARM、IAR、GNU、LLVM。其中，ARM、IAR 是收费的专用软件，其支持的架构有限，而 GNU 的 GCC 则是一款支持众多架构的开源编译套件；LLVM 则是后起之秀，同样也支持众多架构，目前用的不如 GCC 广泛！如下是常用编译器：

  第一代编程语言的是汇编语言，因此，第一代编译器是编译汇编语言的。后来，高级语言逐步流行，但是编译工具链中仍然保留了高级语言到汇编语言这一步骤。而原来的汇编语言的编译器被称为汇编器，高级语言的编译器则就称为编译器。除了编译器、链接器等，编译工具链中通常还会包含一些用来处理编译文件相关的辅助工具。例如，以 GCC 中的 objdump、readelf 为代表的的用来处理对象文件的工具。

  至于标准库，绝大多数工具链都是提供一些预编译好的二进制文件（.o 文件），当我们编译自己的程序时，工具链自动以静态链接库的形式引入到我们的最终可执行程序中。通常，这些预编译的文件还会被打包成 存档文件（.a 文件） 来提供（编译工具链中有相应工具来解析执行存档文件，例如，GCC 中的 ar）。

  要编译出最终的可执行程序，通常需要编译、链接、转换这三个阶段。其中，编译即编译器将源码翻译成对象文件，链接即链接器将各个对象文件组合成最终可执行程序。现代编译器通常产生一个通用格式（通常是带有调试信息）的最终可执行程序（ELF 文件），然后使用相应的工具从中提取出实际的纯可执行程序。

1. ELF 文件参见博文 Linux 之二十 详解 ELF 文件
2. 链接脚本文件见独立博文 Linux 之二十一 链接脚本文件 GCC 的.ld、ARMCC 的 .sct、IAR 的 .icf

  有个问题需要注意，GCC 中的 gcc 实际是一个包装器，其会根据输入文件调用实际的编译器，链接器。我们通过相应的命令就可以打断这个流程，例如，-c 选项表示不运行链接器！

  具体到编译器，其编译过程通常也是分为多个阶段的。在编译原理这门课程中，我们学过三段式编译器架构，其在编译时要依次经过词法分析、句法分析、语义分析、中间代码生成、代码优化、代码生成 六大阶段。

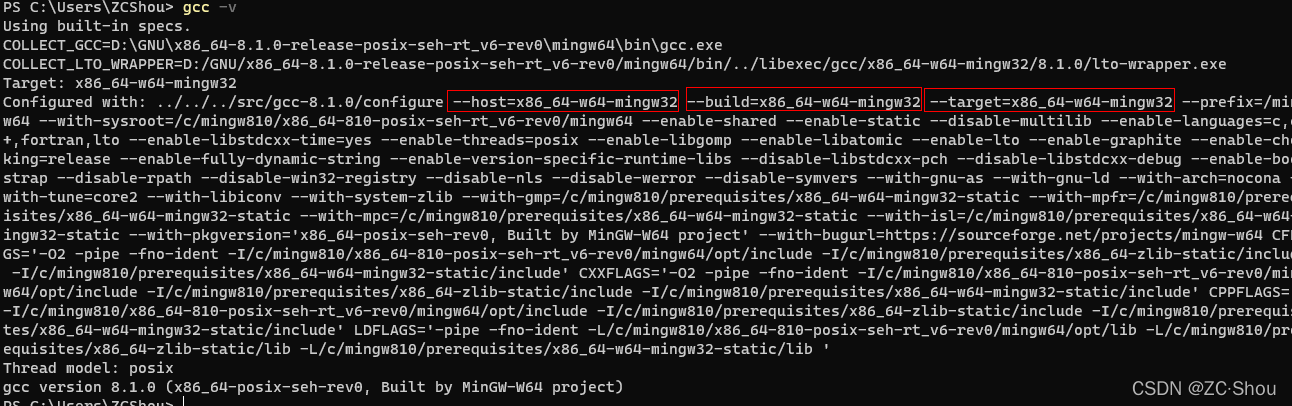

  在编译工具链中，构建编译工具链使用的平台、编译出的编译工具链运行的平台、使用编译出的编译工具链编译出的程序运行的平台三者可以完全不同。其中关键的一步是设置 configure 的参数，该命令有三个参数 --build、--host、--target 非常重要，下图是 Windows 上的 MinGW 编译器配置信息：

• --build：这个参数指出了构建编译工具链使用的平台。如果我们不显示指定这个参数的值，那么这个参数的值就会由 config.guess 自动识别。
• --host：这个参数指出了编译出的编译工具链运行的平台。这个参数的值一般就等于 --build 的值。
• --target：这个参数指出了使用编译出的编译工具链编译出的程序运行的平台。

  通常，本地编译工具链一般就是指的 --build = --host = --target 的情况，交叉编译工具链一般是--build = --host ≠ --target 的情况。不过，基本很少出现--build ≠ --host 的情况。

本地编译工具链

  在当前平台（例如 x86 架构的 PC）下，直接编译出来程序（或者库文件），其可以直接在当前的平台运行（或使用）。这个过程就叫做本地编译，使用的编译工具叫做本地编译工具链（简称编译工具链）。例如 PC 上的 VC、GCC、LLVM、TCC 等。

交叉编译工具链

  在当前平台下（例如 x86 架构的 PC）下，直接编译出来程序（或者库文件），其不可以直接在当前的平台运行（或使用），必须放到目标平台上（例如 ARM）才可以运行（或使用），这个过程就叫做交叉编译，使用的编译工具叫做交叉编译工具链。例如 PC 中的 armcc、iar、特定架构的 GCC、特定架构的 LLVM 等。

  交叉编译工具链又可以根据是否支持 Linux 系统分为 裸机程序交叉编译工具链 和 Linux 程序交叉编译工具链 这两大类。我们上面的举例中，armcc、iar 都属于裸机交叉编译工具链；而特定架构的 GCC、特定架构的 LLVM 则根据需要可以支持 Linux 系统，也可以不支持 Linux 系统，因此它既有裸机程序交叉编译工具链，也有 Linux 程序交叉编译工具链。

1. 裸机程序交叉编译工具链不能编译 Linux 应用程序，但是，可以用于编译一些嵌入式实时操作系统（FreeRTOS、RT-Thread 等）
2. Linux 程序交叉编译工具链不止可以编译 linux 应用程序，也可以编译裸机程序

The xPack Project

  The xPack Project 是一个开源项目，其提供了一些列开发工具（重点是裸机下的 C/C++ 相关的）在不同平台的下的构建实例，其中就包含各平台的 GCC 交叉编译工具链，它使用一个多版本依赖管理器来管理各个实例。

  实际开发中，我们经常会独立使用它提供的某些工具。例如，Eclipse 的嵌入式 C/C++ 插件 Eclipse Embedded CDT 就包含一些 xPack 提供的工具，以此来实现创建、构建、调试和管理 Arm 和 RISC-V 项目。

• xPack Windows Build Tools：包括在 Windows 上执行构建所需的额外工具( make、rm 等)

• xPack GNU Arm Embedded GCC：ARM 维护的官方 GNU ARM 嵌入工具链的一个代替，可以用于 Windows，MacOS和 GNU/Linux 平台。

• xPack GNU RISC-V Embedded GCC：裸机 RISC-V GCC 发行版，由SiFive 维护。Windows、macOS 和 GNU/Linux 都有可用的二进制文件。

• xPack OpenOCD：OpenOCD 的一个新发行版，为更好/更方便地与 OpenOCD 调试插件集成而定制。Windows、macOS 和GNU/Linux 都有可用的二进制文件。

• xPack QEMU Arm：QEMU（开源机器仿真器）的一个分支，旨在为 Eclipse Embedded CDT 中 的Cortex-M 仿真提供支持。Windows、macOS 和 GNU/Linux都有可用的二进制文件。

.map 文件

  .map 文件对应的中文名应该是映射文件，用来展示（映射）项目构建的链接阶段的细节。通常包含程序的全局符号、交叉引用和内存映射等等信息。目前，常见的编译器套件（实际是其中的链接器），例如， GCC、ARMCC、IAR 都可以生成 .map 文件。

  MAP 文件是一个与链接脚本文件密切相关的文件，其内容取决于链接脚本文件，链接脚本文件的详细介绍见独立博文 Linux 之二十一 链接脚本文件 GCC 的.ld、ARMCC 的 .sct、IAR 的 .icf。

GCC

  GCC 编译工具链中的链接器、汇编器、objdump 等工具都位于 GNU Binutils 中，他们的相关文档可以直接在官网下载。相比于 ARMCC 和 IAR，GCC 的 MAP 文件中的内容比较少！

产生方式

  在 GCC 中，MAP 文件就是由链接器 ld 通过使用命令 -Map=mapfile 来输出 map 文件。需要注意，如果同时使用了 --print-map 则会只将 MAP 内容输出到编译窗口，而不会生成 MAP 文件。

  需要注意的是，如果使用了编译器 gcc 作为入口（通常都是这么做，不会直接调用链接器），则需要使用 -Wl,-Map,FILE 的方式来将参数传递给链接器。编译器参数 -Wl 是专门用来传递参数给链接器的。同样，如果使用了 -Xlinker --print-map 则只会将 MAP 信息输出到编译窗口，而不会再生成 MAP 文件！

  在实际开发中，ECLIPSE 的相关配置如下所示。目前没有该明白，为何它要以 g++ 作为链接器的入口！

内容介绍

  在理解内容之前，有必要先了解一下工具链提供的存档文件（Archive File）。前面说过，工具链提供了 lib 这一部分， lib 中的各个函数的实现是已经进行了预编译的，并且把预编译的各种 .o 文件打包成为存档文件（.a 文件）。编译单元即一个 .o 文件。

GCC 的 MAP 文件相比于 ARMCC 和 IAR 内容少了很多

存档文件引用关系

  MAP 文件的第一部分内容列出了我们项目中所使用的标准库中提供的函数的基本调用情况，基本格式如下：

存档文件 (编译单元)
    			调用存档文件中接口的文件（调用的符号）

  如下图所示的示例，表示 crt0.o 中正在调用 exit 这个接口，而 exit 位于 lib_a-exit.o 这个文件中，而 lib_a-exit.o 这个文件存在于 libg.a 这个存档文件中！

丢弃的输入段

  MAP 文件的第二部分内容列出了链接器在生成最终可执行文件时丢弃的输入段，每行一个，四列的含义从左到右依次为节区名、地址、节区大小、节区所在的编译单元。注意，如果节区位于存档文件中，则最后一列是存档文件 + （编译单元）。

内存配置

  MAP 文件的第三部分内容列出了我们的内存（存储）配置情况，每行一个，四列的含义从左到右依次为存储的名字、起始地址、大小（字节）、属性（r：读、x：执行、w：写）。

链接脚本和内存映射

  关于链接脚本我们后面在详细介绍，这部分链接脚本就是一些 MRI 兼容的链接脚本命令，简单来说，使用 MRI 兼容的链接脚本命令引入一些对象文件（.o）。 MRI 兼容的链接脚本命令是用于早期链接器的，在 ld 手册中有说明，现在存在的唯一的目的就是兼容！

  这部分最有用的是紧随其后的内存映射，这部分列出了所有符号在内存（存储）中的物理地址，这部分就是在辅助调试时最常用的！

ARM

产生方式

  参见博文 ARM 之十 ARMCC（Keil） map 文件（映射文件）详解。

内容介绍

  参见博文 ARM 之十 ARMCC（Keil） map 文件（映射文件）详解。

IAR

产生方式

  由链接器参数 --map 来产生。当启用 MAP 文件后，链接器支持的其他一些参数的输出就会输出到 MAP 文件中。

内容介绍

  暂无，后续有需要再补充！

.lst 文件

  .lst 文件全称是 Assembler list file，主要用来存储汇编程序列表数据，它通常会拥有比 .map 文件更详细的信息。借助 .lst 文件，同时通过查看栈帧结构（可以通过查看相应的手册来确定栈帧的组成），通过在 .lst 文件中查找 lr 的地址所在的位置，就能立刻定位到问题。

GCC

  GCC 编译工具链中的链接器、汇编器、objdump 等工具都位于 GNU Binutils 中，他们的相关文档可以直接在官网下载。

产生方式

  .lst 文件通常是由汇编器产生的，对于 GCC 的汇编器 as，通过使用命令 -a[cdghlmns]=[FILE] 来输出 lst 文件。但需要注意的是，-a[cdghlmns]=[FILE] 参数是独立使用汇编器 as 的时候才生效的。

  与上面说的 MAP 文件产生一样，如果使用了编译器 gcc 作为入口（通常都是这么做，不会直接调用汇编器），则需要使用 -Wa,-a,FILE 的方式来将参数传递给汇编器。编译器参数 -Wa 是专门用来传递参数给汇编器的。

  在实际开发中，我们经常写 -Wa,-adhlns="$@.lst"，这样，每编译一个源文件就会产生一个对应的 .lst 文件。需要注意的是，如果是高级语言文件（例如 C 语言），我们需要配置编译器的参数，不要以为仅仅配置汇编器 as 就行（在多数工具中编译器和汇编器是独立配置的）！

  注意：在 ECLIPSE 中，它把 objdump 输出文件名也定为了 .lst。objdump 实际是解析 ELF 文件的工具，与 LIST 文件本没啥关系。 在 ECLIPSE 中，通过如下配置就会默认启用命令 objdump --source --all-headers --demangle --line-numbers --wide "xxx.elf" > "xxx.lst" 来生成最终调试文件对应的 lst 文件，以此来辅助调试。

内容介绍

  在实际开发中，汇编器 as 产生的 LST 文件基本很少使用，使用最多的是使用 objdump 工具产生的最终调试程序对应的 LST 文件。这里我们主要就介绍 objdump 产生的 LST 文件。上面说过了， objdump 输出的实际是 ELF 文件内容，详细介绍见独立博文 Linux 之二十 详解 ELF 文件。

–source、–demangle、 --line-numbers、–wide

  就是将反汇编与 C 源码混合在一起显示出来。并且尽可能的翻译成人能看懂的代码（翻译符号名、对应行号）！

–all-headers

  该命令会输出 Program Header，Sections 以及 SYMBOL TABLE 这个三部分的内容。编译工具产生的最终可执行文件是符合 ELF 规范的二进制文件，这里的输出内容其实都是 ELF 文件的内容，关于 ELF 文件，可以参考 ARM 之一 ELF 文件、镜像（Image）文件、可执行文件、对象文件 详解。

• Program Header：这个就是 ELF 文件的程序头

• Sections： 这个就是从 ELF 文件中的提取的节区信息，共由 8 列组成，每列的含义说明如下：

  • 第一列（Idx）：从 0 开始的索引号
  • 第二列（Name）： 节的名字
  • 第三列（Size）：节的大小（字节）
  • 第四列（VMA）：Virtual Memory Address 的缩写，表示该节在运行时的地址
  • 第五列（LMA）：Load Memory Address 的缩写，表示该节的加载地址
  • 第六列（File off）：该节在文件中的偏移
  • 第七列（Algn）：对齐字节数，只能是 2 的正整数次幂，由于纯文本没办法显示幂，这里使用 ** 表示！
  • 第八列（Flags）：该节的属性标志
• SYMBOL TABLE：这个就是从 ELF 文件中的提取的符号表，由 5 列组成，每列的含义说明如下：

  • 第一列：符号的值，通常就是符号的物理地址
  • 第二列：这是一组符号标识，共由 7 个标识符组成，某些标识符可以是空格。
    • 第一个标识符：取值如下
      • l ： local Symbol
      • g： Global Symbol
      • u： Unique global Symbol
      • ! ：其他情况
    • 第二个标识符：取值为 w 表示弱符号（Weak），否则为空格表示强符号（Strong）
    • 第三个标识符：取值为 C 表示构造函数（Constructor ），否则为空格表示普通符号
    • 第四个标识符：取值为 W 表示警告符号（Warning），否则为空格表示普通符号。警告符号的名称是一条消息，当警告符号后面的符号被引用时显示出来。
    • 第五个标识符：
      • I： 该符号是对另一个符号的间接引用
      • i： 在 reloc 处理期间计算的函数
      • ：空格表示普通符号
    • 第六个标识符：
      • d： 调试符号
      • D`： 动态符号
      • ：空格表示普通符号
    • 第七个标识符：
      • F ： 符号是函数的名称（Function ）
      • f： 一个文件（file）
      • O： 一个对象（Object）
      • ：空格表示普通符号
  • 第三列：符号对应的节区。如果该节是绝对的（即没有与任何节连接），则是 *ABS*，如果该节在被转储的文件中被引用，但在那里没有定义，则是 *UND*。
  • 第四列：对于普通符号是对齐方式，对于其他符号则是大小
  • 第五列：符号名字

ARM

产生方式

  使用编译器 armcc 的参数 -asm 以及汇编器 armasm的参数 --list=file 来输出 lst 文件，两者分别针对 C 语言源文件和汇编源文件生效！

内容介绍

  暂无，后续有需要再补充！

IAR

产生方式

  使用编译器 iccarm 的参数 -l 以及使用汇编器 iasmarm 的参数 -L 来输出 lst 文件，两者分别针对 C 语言源文件和汇编源文件生效！

内容介绍

  暂无，后续有需要再补充！
