DQN算法详解

一.概述

强化学习算法可以分为三大类：value based, policy based 和 actor critic。常见的是以DQN为代表的value based算法，这种算法中只有一个值函数网络，没有policy网络，以及以DDPG,TRPO为代表的actor-critic算法，这种算法中既有值函数网络，又有policy网络。

说到DQN中有值函数网络，这里简单介绍一下强化学习中的一个概念，叫值函数近似。一个state action pair 对应一个值函数。理论上对于任意的state action pair 我们都可以由公式求出它的值函数，即用一个查询表来表示值函数。但是当state或action的个数过多时，分别去求每一个值函数会很慢。因此我们用函数近似的方式去估计值函数。

论文：Human-level control through deep reinforcement learning | Nature
代码：https://github.com/indigoLovee/DQN

二.DL与RL结合的问题

DL需要大量带标签的样本进行监督学习；RL只有reward返回值，而且伴随着噪声，延迟（过了几十毫秒才返回），稀疏（很多State的reward是0）等问题；
DL的样本独立；RL前后state状态相关；
DL目标分布固定；RL的分布一直变化，比如你玩一个游戏，一个关卡和下一个关卡的状态分布是不同的，所以训练好了前一个关卡，下一个关卡又要重新训练；
过往的研究表明，使用非线性网络表示值函数时出现不稳定等问题。

三.DQN解决问题方法

通过Q-Learning使用reward来构造标签（对应问题1）
通过experience replay（经验池）的方法来解决相关性及非静态分布问题（对应问题2、3）
使用一个CNN（MainNet）产生当前Q值，使用另外一个CNN（Target）产生Target Q值（对应问题4）

1、构造标签

前面提到DQN中的CNN作用是对在高维且连续状态下的Q-Table做函数拟合，而对于函数优化问题，监督学习的一般方法是先确定Loss Function，然后求梯度，使用随机梯度下降等方法更新参数。DQN则基于Q-Learning来确定Loss Function。

Q-Learning的更新公式：

在这里插入图片描述

DQN的Loss Function为:

在这里插入图片描述
其中 θ是网络参数，目标为:

显然Loss Function是基于Q-Learning更新公式的第二项确定的，两个公式意义相同，都是使当前的Q值逼近Target Q值。

2、经验池（experience replay）

经验池的功能主要是解决相关性及非静态分布问题。具体做法是把每个时间步agent与环境交互得到的转移样本储存到回放记忆单元，要训练时就随机拿出一些（minibatch）来训练。（其实就是将游戏的过程打成碎片存储，训练时随机抽取就避免了相关性问题）

3、目标网络

在Nature 2015版本的DQN中提出了这个改进，使用另一个网络（这里称为TargetNet）产生Target Q值。具体地，Q(s,a;θi)表示当前网络MainNet的输出，用来评估当前状态动作对的值函数；Q(s,a;θ−i)表示TargetNet的输出，代入上面求 TargetQ值的公式中得到目标Q值。根据上面的Loss Function更新MainNet的参数，每经过N轮迭代，将MainNet的参数复制给TargetNet。

引入TargetNet后，再一段时间里目标Q值使保持不变的，一定程度降低了当前Q值和目标Q值的相关性，提高了算法稳定性。

4.模型构建

DQN算法流程：

初始化经验池，随机初始化Q网络，初始化target Q网络，其参数与Q网络参数相同；
repeat
1. 重置环境，获得第一个状态；
2. repeat
  1. 用 $\epsilon$ -greedy策略生成一个action：其中有 $\epsilon$ 的概率会随机选择一个action，即为探索模式；其他情况下， $a_{t} = max_{a}Q(s_{t}, a;\theta)$ , 选择在 $s_t$ 状态下使得Q最大的action，即为经验模式；
  2. 根据动作与环境的交互，获得反馈的reward $r_{t}$ 、下一个状态 $s_{t+1}$ 和是否触发终止条件done;
  3. 将经验 $s_{t}, a_{t}, r_{t}, s_{t+1}, done$ 存入经验池；
  4. 从经验池中随机获取一个minibatch的经验；
  5. $Qtarget_{t} = \left\{\begin{matrix} r_{t},{\,}if{\,} done \\r_{t} + \gamma max_{a^{'}}Qtarget(s_{t+1}, a^{'}; \theta)，if{\,}not{\,}done \end{matrix}\right.$
  6. 根据 $Qpred_{t}$ 和 $Qtarget_{t}$ 求loss，梯度下降法更新Q网络；
3. until done=True
4. 每隔固定个training step，更新target Q网络，使其参数与Q网络相同；
until $Q (s, a)$ 收敛

四、代码详解

代码链接：
链接：https://pan.baidu.com/s/1ugaruRWcEzlhRDdVoQT1vw?pwd=q9ns
提取码：q9ns
argparse基本用法

1. 实验内容

MountainCar问题是强化学习中的一个经典控制问题。该问题场景如图1所示，小车每次都被初始化在一个山谷的谷底，它的目标是以最少的移动次数到达右侧山顶黄色小旗的位置。但是小车的发动机不足以支持它一直向右爬坡驶向山顶，唯一的成功方式就是让小车通过左右移动积蓄足够的动量冲过山顶。

图 MountainCar问题

在本实验中，小车即为智能体，小车所处的运动空间可称为环境，小车与环境交互后，会获得当前的状态，状态包含以下两个状态变量：

状态变量	定义	Min	Max
Cart Position	小车在x轴方向上的位置	-1.2	0.6
Cart Velocity	小车的运动速度	-0.07	0.07

小车根据当前的状态，依据现有的策略，执行相应的动作，在MountainCar问题中，可执行的动作为以下三种：

	动作
0	向左加速
1	不加速
2	向右加速

该实验中，若触发以下两种情况中任意一种，则一轮实验终止（我们称一个episode为一轮实验）：

小车达到右侧小旗的位置
小车的移动次数超过200次

2.代码

2.1Agent的设计

构建一个可以解决复杂问题的智能体，可采取Model $\rightarrow$ Algorithm $\rightarrow$ Agent的构建结构。如图6所示，我们分别对model，dqn algorithm和agent进行构建，agent负责与环境的交互，在交互过程中把生成的数据提供给algorithm来更新model。

class MountainCarModel(parl.Model):
    """ 继承parl.Model定义DQN网络结构

    Args:
        obs_dim (int): 观察值（状态）的维度
        act_dim (int): 行动的维度

    """
    def __init__(self, obs_dim, act_dim):
        super(MountainCarModel, self).__init__()
        # 设定两个隐藏层的神经元数量都为128
        hid1_size = 128
        hid2_size = 128
        # 定义第一层全连接层，输入单元数目为观察值的维度，在本实验中obs_dim为2，输出单元数目为隐藏层神经元数目hid1_size
        self.fc1 = nn.Linear(obs_dim, hid1_size)
        # 定义第二层全连接层
        self.fc2 = nn.Linear(hid1_size, hid2_size)
        # 定义第三层全连接层，输入单元数目为隐藏层神经元数目hid2_size，输出单元数目为action的维度
        self.fc3 = nn.Linear(hid2_size, act_dim)

    def forward(self, obs):
        # 前向计算
        h1 = F.relu(self.fc1(obs))
        h2 = F.relu(self.fc2(h1))
        # 网络输出为在当前状态下，所有action对应的Q值，Q(s, a1), Q(s, a2), Q(s, a3)
        Q = self.fc3(h2)
        return Q

class DQN(parl.Algorithm):
    """ DQN算法

    Args:
        model (parl.Model): 定义Q函数的前向网络结构
        gamma (float): reward的衰减因子
        lr (float): 学习率

    """
    def __init__(self, model, gamma=None, lr=None):
        self.model = model
        self.target_model = copy.deepcopy(model) # 复制一个相同的模型作为target model
        self.gamma = gamma
        self.lr = lr

        self.mse_loss = paddle.nn.MSELoss(reduction='mean') # 定义损失函数为均方差损失函数，计算预测值和目标值的均方差误差
        self.optimizer = paddle.optimizer.Adam(
            learning_rate=lr, parameters=self.model.parameters()) # 定义Adam优化器，学习率设置为0.001

    def predict(self, obs):
        # 调用model.forward, 根据输入的状态变量，获取所有action对应的Q值
        return self.model.forward(obs)

    def learn(self, obs, action, reward, next_obs, terminal):
        # 使用DQN算法更新model的forward网络
        pred_values = self.model.forward(obs) # 获得Q(s, a1), Q(s, a2), Q(s, a3)
        action_dim = pred_values.shape[-1]
        action = paddle.squeeze(action, axis=-1)
        action_onehot = paddle.nn.functional.one_hot(action, num_classes=action_dim)
        pred_value = paddle.multiply(pred_values, action_onehot)
        pred_value = paddle.sum(pred_value, axis=1, keepdim=True) # 计算Q预测值

        with paddle.no_grad(): # 禁用动态图梯度计算
            max_v = self.target_model.forward(next_obs).max(1, keepdim=True) # 使用target model预测Q值，并选取maxQ(next_s, a)，用于计算target Q
            target = reward + (1 - terminal) * self.gamma * max_v # 计算Q目标值
        loss = self.mse_loss(pred_value, target) # 计算Q(s, a)与target_Q的均方差，得到loss

        self.optimizer.clear_grad()
        loss.backward()
        self.optimizer.step()
        return loss

    def sync_target(self):
        # 把self.model的模型参数值同步到self.target_model
        self.model.sync_weights_to(self.target_model)

class MountainCarAgent(parl.Agent):
    """ 继承parl.Agent定义的智能体

    Args:
        algorithm (parl.Algorithm): DQN算法
        act_dim (int): 行动的维度
        e_greed (float): e-greedy策略中的e概率
        e_greed_decrement (float): e概率的衰减，随着训练逐步收敛，探索的概率逐渐减小

    """
    def __init__(self, algorithm, act_dim, e_greed=0.1, e_greed_decrement=0):
        super(MountainCarAgent, self).__init__(algorithm)
        assert isinstance(act_dim, int)
        self.act_dim = act_dim

        self.global_step = 0
        self.update_target_steps = 200 # 每隔200个training steps将model的参数复制给target model

        self.e_greed = e_greed # 有一定的概率会随机选取动作，即让智能体去探索
        self.e_greed_decrement = e_greed_decrement # 随着训练逐步收敛，逐渐降低探索的程度

    def sample(self, obs):
        sample = np.random.random() # 产生[0, 1)区间内的随机浮点数
        if sample < self.e_greed: # 如果随机值小于e_greed，则进入探索模式，随机选择一个动作
            act = np.random.randint(self.act_dim)
        else:
            act = self.predict(obs) # 经验模式：根据Q值选择最优动作
        self.e_greed = max(0.01, self.e_greed - self.e_greed_decrement) # 随着训练逐步收敛，逐渐降低探索的程度
        return act

    def predict(self, obs):
        obs = paddle.to_tensor(obs, dtype='float32')
        pred_q = self.alg.predict(obs)
        act = pred_q.argmax().numpy()[0] # 选择Q值最大的action
        return act

    def learn(self, obs, act, reward, next_obs, terminal):
        # 每隔200个training steps同步一次model和target model的参数
        if self.global_step % self.update_target_steps == 0:
            self.alg.sync_target()
        self.global_step += 1

        act = np.expand_dims(act, axis=-1)
        reward = np.expand_dims(reward, axis=-1)
        terminal = np.expand_dims(terminal, axis=-1)

        obs = paddle.to_tensor(obs, dtype='float32')
        act = paddle.to_tensor(act, dtype='int32')
        reward = paddle.to_tensor(reward, dtype='float32')
        next_obs = paddle.to_tensor(next_obs, dtype='float32')
        terminal = paddle.to_tensor(terminal, dtype='float32')
        loss = self.alg.learn(obs, act, reward, next_obs, terminal) # 训练网络并得到loss
        return loss.numpy()[0]

class ReplayMemory(object):
    def __init__(self, max_size):
        self.buffer = collections.deque(maxlen=max_size)

    def append(self, exp):
        self.buffer.append(exp)

    def sample(self, batch_size):
        mini_batch = random.sample(self.buffer, batch_size) # 随机抽取batch_size条经验
        obs_batch, action_batch, reward_batch, next_obs_batch, done_batch = [], [], [], [], []

        for experience in mini_batch:
            s, a, r, s_p, done = experience # 每条经验包含state，action，reward，next_state, done
            obs_batch.append(s)
            action_batch.append(a)
            reward_batch.append(r)
            next_obs_batch.append(s_p)
            done_batch.append(done)
        return np.array(obs_batch).astype('float32'), \
            np.array(action_batch).astype('float32'), np.array(reward_batch).astype('float32'), \
            np.array(next_obs_batch).astype('float32'), np.array(done_batch).astype('float32')

    def __len__(self):
        return len(self.buffer)

2.2 训练配置

训练配置的具体流程为：

设置超参数；
通过gym创建MountainCar-v0环境；
实例化MountainCarAgent。

# 设置超参数
LEARN_FREQ = 5            # 训练频率，不需要每有一条经验都训练一次，攒一些新增经验后再learn，提高效率
MEMORY_SIZE = 20000       # 经验池的大小，越大越占用内存
MEMORY_WARMUP_SIZE = 200  # 在replay_memory中预存一些经验数据，再开启训练
BATCH_SIZE = 32           # 每次从replay memory中随机出一批大小为Batch_Size的数据，供agent学习
LEARNING_RATE = 0.001     # 学习率
GAMMA = 0.99              # reward 的衰减因子，一般取 0.9 到 0.999 不等

# 使Gym创建MountainCar环境
env = gym.make('MountainCar-v0')
obs_dim = env.observation_space.shape[0] # 获得环境状态维度
act_dim = env.action_space.n             # 获得动作维度
logger.info('obs_dim {}, act_dim {}'.format(obs_dim, act_dim))

# 对智能体进行实例化
rpm = ReplayMemory(MEMORY_SIZE)
model = MountainCarModel(obs_dim=obs_dim, act_dim=act_dim)
alg = DQN(model, gamma=GAMMA, lr=LEARNING_RATE)
agent = MountainCarAgent(alg, act_dim=act_dim, e_greed=0.1, e_greed_decrement=1e-6)

2.3 模型训练

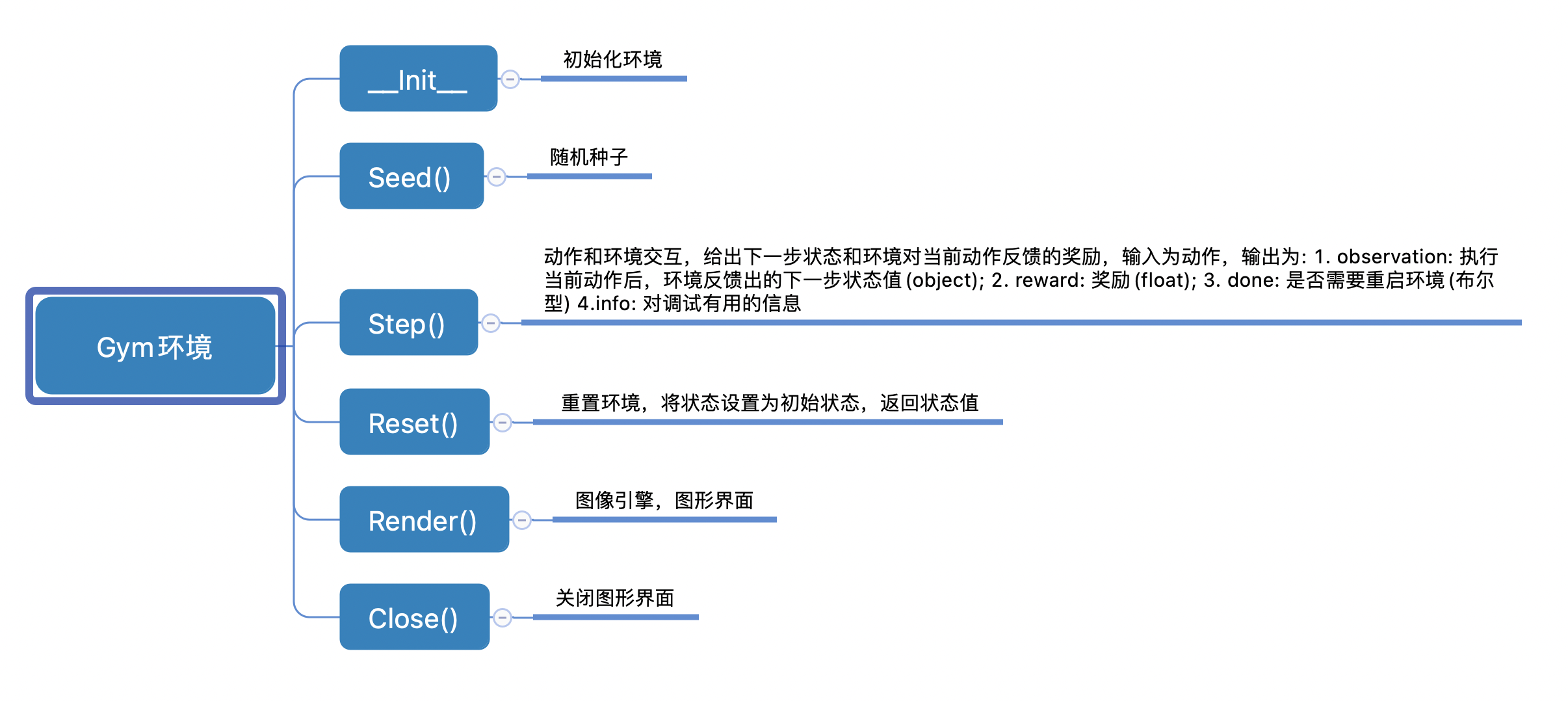

本实验中，我们使用Gym创建了MountainCar环境。Gym是强化学习中的经典环境库，用于研究和开发强化学习相关算法的仿真平台。其具体的API如图7 所示。

图 gym环境

模型训练的具体步骤如下：

初始化环境；
在未触发终止条件的情况下：

1）根据当前状态，采用随机选取或根据最大Q值选取的方式，获得一个动作；

2）动作和环境交互，给出交互后新的环境状态，针对当前action的reward和是否触发终止条件done；

3）将state, action, reward, next_state, done作为一条经验，存入经验池中；

4）如果经验池中存储的经验数量超过MEMORY_WARMUP_SIZE且该step为训练step，则：从经验池中随机选取一个BATCH_SIZE的经验，作为数据输入训练agent；
触发终止条件，一个episode结束，获得整个episode的total_reward。

run_train_episode: 训练agent；根据上述模型训练步骤，执行一个episode的训练。

def run_train_episode(agent, env, rpm):
    # 训练一个episode
    total_reward = 0
    obs = env.reset()
    step = 0
    while True:
        step += 1
        action = agent.sample(obs) # 随机选取动作（探索模式）或按最大Q值选取动作（经验模式）
        next_obs, reward, done, _ = env.step(action)
        rpm.append((obs, action, reward, next_obs, done))

        if (len(rpm) > MEMORY_WARMUP_SIZE) and (step % LEARN_FREQ == 0):
            (batch_obs, batch_action, batch_reward, batch_next_obs, batch_done) = rpm.sample(BATCH_SIZE)
            train_loss = agent.learn(batch_obs, batch_action, batch_reward, batch_next_obs, batch_done)

        total_reward += reward
        obs = next_obs
        if done:
            break
    return total_reward

2.4 模型评估

模型评估的具体步骤为：

初始化环境
在未触发终止条件的情况下：

1）根据当前状态，选择Q值最大的action，作为预测的动作；

2）动作和环境交互，给出交互后新的环境状态，针对当前action的reward和是否触发终止条件done；

3）触发终止条件，一个episode结束，获得整个episode的total_reward.
五个episode结束，获得total_reward的平均值。

run_evaluate_episodes: 评估agent；运行五个episode，求total_reward的平均值。

def run_evaluate_episodes(agent, env, eval_episodes=5, render=False):
    # 评估agent
    eval_reward = []
    for i in range(eval_episodes):
        obs = env.reset()
        episode_reward = 0
        while True:
            action = agent.predict(obs) # 根据最大Q值预测动作
            obs, reward, done, _ = env.step(action)
            episode_reward += reward
            if render:
                env.render()
            if done:
                break
        eval_reward.append(episode_reward)
    return np.mean(eval_reward)

while len(rpm) < MEMORY_WARMUP_SIZE:
    run_train_episode(agent, env, rpm)

max_episode = 5000
episode = 0

while episode < max_episode:
    for i in range(50):
        total_reward = run_train_episode(agent, env, rpm) # 训练agent
        episode += 1

    eval_reward = run_evaluate_episodes(agent, env, render=False) # 每训练50个episode评估一次模型
    logger.info('episode:{}  e_greed:{}  Test reward:{}'.format(episode, agent.e_greed, eval_reward))

2.5 模型保存

# 保存模型参数到指定路径
save_path = './model_dir'
agent.save(save_path)

# 若想读取该模型参数恢复到指定agent上，可使用如下代码：
if os.path.exists('./model_dir'):
    agent.restore('./model_dir')
