一：三次握手

（1）三次握手过程详解

①：开始的时候，客户端和服务端都处于CLOSED状态。服务器主动监听某个端口，进入LISTEN状态

②：客户端随机初始化序号（client_isn），并将此序号置于TCP首部的【序号】字段中，同时将SYN标志位置为1，表示SYN报文。接着把第一个SYN报文发送给服务端，表示向服务器发起连接（该报文不包含应用层数据），之后客户端就处于了向服务器发起连接SYN-SENT状态

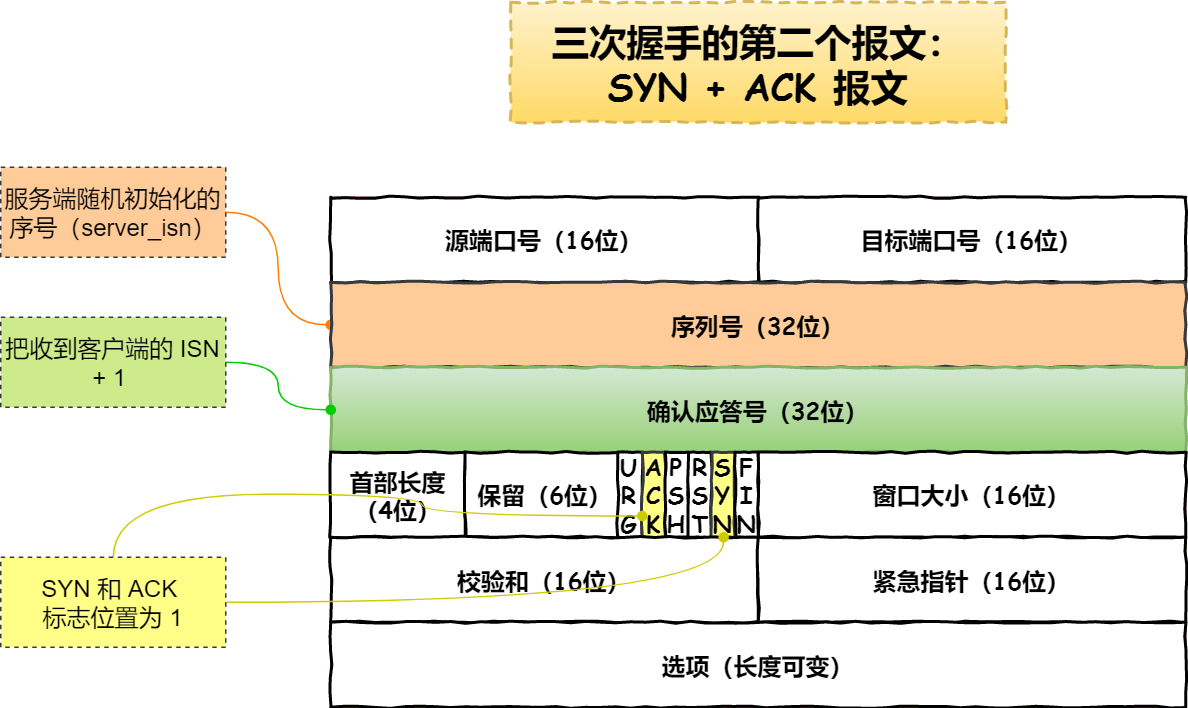

③：服务端收到客户端的SYN报文后，服务端也会随机初始化自己的序号(server_isn)，将此序号填入TCP首部的【序号】字段中，然后在TCP首部【确认应答号】填入client_isn+1，接着把SYN和ACK标志位置为1，最后把报文发给客户端，该报文也不包含应用程序数据。之后服务端处于SYN-RCVD状态

④：客户端收到服务端报文后，还要向服务器回应最后一个应答报文。于是将该应答报文TCP首部ACK标志位置为1，其【确认应答号】字段填入server_isn+1，最后把报文发送给服务端。此次报文可以携带客户服务器的数据，之后客户端处于ESTABLISHED状态。服务器在收到客户端应答报文后，也进入ESTABALISHED状态

⑤：至此。连接建立完成，客户端和服务端都处于了ESTABALISHED状态，接着就可以相互发送数据了

---

（2）为什么必须进行三次握手

原因一：只有三次握手才可以阻止重复历史连接的初始

RFC793指出的TCP连接使用三次握手的主要原因：为了防止旧的重复连接初始化造成混乱

Thep principle reason for the three-way handshake is to prevent old duplicate connection initiations from causing confusion.

网络环境是错综复杂的，并不会遵循先发先到的原则，有可能新数据会比旧数据更早到达主机。因此在网络拥堵的情况下，假如一个旧的SYN报文比新的SYN早到了服务端，那么此时服务端会返回一个SYN+ACK报文给客户端，客户端收到后可以根据自身上下文，判断这是一个历史连接，那么客户端会发送RST给服务端，中止此次连接

• 如果是两次握手，就无法判断是否是历史连接
• 也即三次握手则可以在客户端准备发送第三次报文时，能够拥有足够的上下文判断当前是否为历史连接

原因二：同步双方初始序列号

TCP协议通信的双方，都必须维护一个【序列号】，序列号是可靠传输的关键因素，具体作用

• 接收方可以去除重复数据
• 接收方可以根据数据包的序列号按序接受
• 可以标识发送出去的数据，哪些是已经被对方接收的

所以当客户端发送携带【初始序列号】的SYN报文的时候，需要服务端返回一个ACK应答报文，表示客户端的SYN报文服务端已经成功接收；而当服务端发送【初始序列号】给客户端时，依然也要得到客户端的应答回应。这样一来一回，才能保证双方的序列号可以被可靠同步

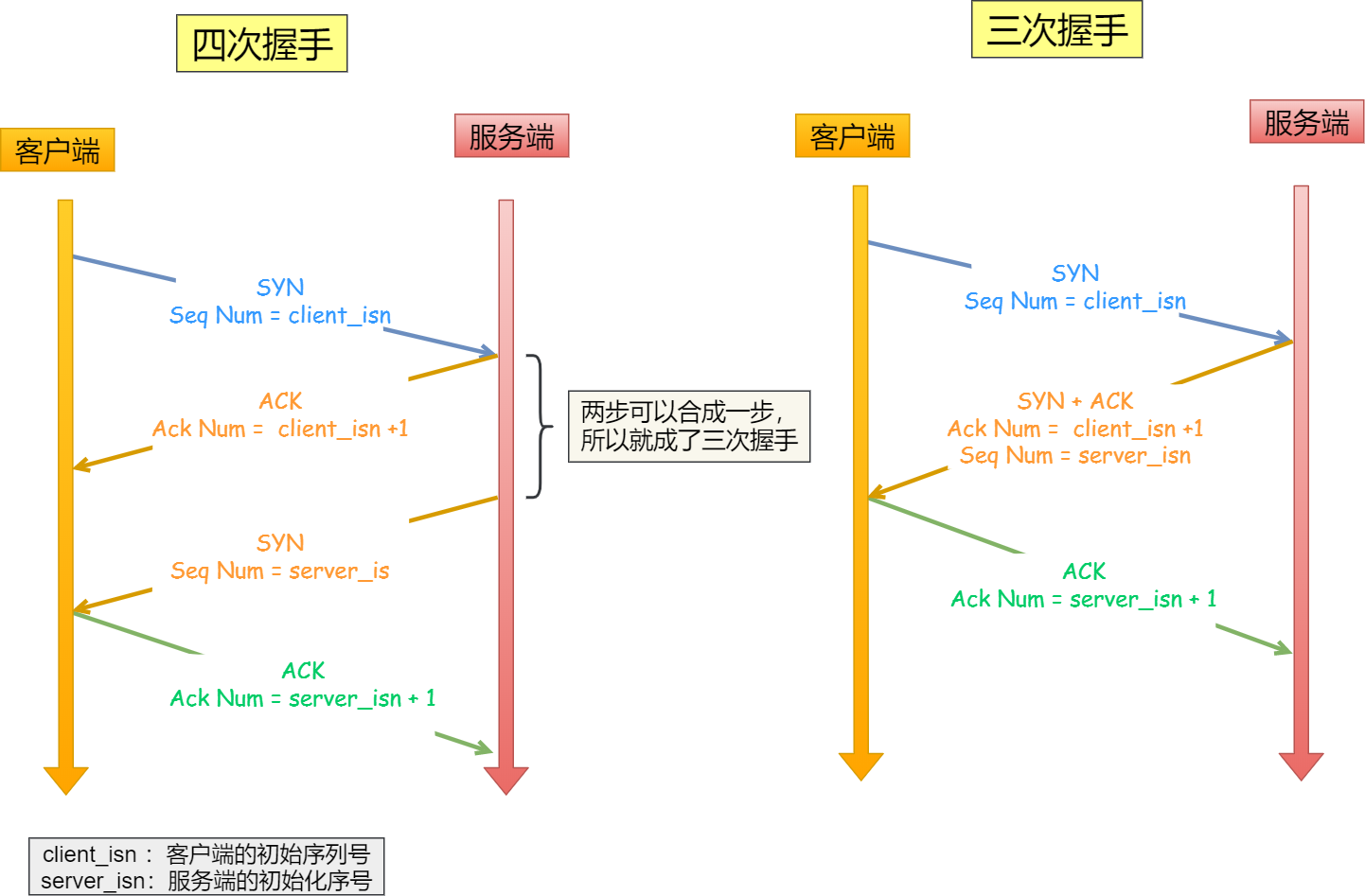

当然，四次握手也能够可靠的同步初始化序列号，不过我们会把把第二步和第三步优化为一步以此减少通信次数

原因三：避免资源浪费

如果仅有两次握手，当客户端的SYN请求在网络中堵塞时，客户端没有接受到ACK，就会触发重传，此时服务端不清楚客户端是否已经收到了自己发送的建立连接的ACK确认，所以每收到一个SYN就先去建立一个连接

这样做的后果很麻烦。如果客户端的SYN堵塞了，重复发送了多次SYN报文，那么服务器在收到SYN后就会建立多个冗余的无效连接，造成资源浪费

• 利用这一点，服务器很容易受到SYN FIood（SYN洪水攻击）

二：四次挥手

（1）四次挥手过程详解

具体过程如下（注意主动关闭连接的才会有TIME_WAIT状态）

• 客户端打算关闭连接，此时会发送一个TCP首部FIN标志位置为1的报文，也即FIN报文，之后客户端会进行FIN_WAIT_1状态（应用层close，用户不可能发送数据）
• 服务端受到该报文后，就像客户端发送ACK应答报文，接着服务端进入CLOSE_WAIT状态
• 客户端收到服务端的ACK应答报文后，进行FIN_WAIT_2状态
• 等待服务端处理完数据后，就会向客户端发送FIN报文，之后服务端进行LAST_ACK状态
• 客户端再收到服务端的FIN报文后，回应一个ACK应答报文，之后进入TIME_WAIT状态
• 服务端收到了ACK后，进入CLOSED状态，至此服务端完成连接关闭
• 客户端在经过2MSL后，自动进入CLOSED状态，至此客户端完成连接的关闭

（2）为什么必须进行四次挥手

多的那一次一般就是服务端需要等待完成数据的发送和处理，其中的ACK和FIN分开发送了

• 首先关闭连接时，客户端向服务端发送FIN，仅仅表示关闭的是客户端对服务端的单向信道；
• 服务端收到客户端的FIN报文时，先回应一个ACK，表示“你先等等，可能还有数据未处理完”
• 等服务端不再发送数据时，才发送FIN报文给客户端表示同意现在关闭连接

三：关于TIME_WAIT

（1）什么是TIME_WAIT

• 前面说过，IP头部中有一个TTL字段，是IP数据报文可以经过的最大路由数目，每经过一个处理他的路由器此值就会减1，当此值为0时数据报将会被丢弃，同时发送ICMP报文通知源主机
• MSL是$Maximum$ $Segment$ $Lifetime$的缩写，意为报文最大生存时间，它是任何报文在网络上存在的最长时间，超过此时间报文将会被丢弃

这里，TIME_WAIT被设置为了2MSL是因为网络中可能存在来自发送方的数据包，当这些发送方的数据报文被接收方处理之后又会向对方发送响应，所以一来一回需要2倍时间

2MSL的时间是从客户端接收到FIN后发送ACK开始计时的。如果在TIME-WAIT时间内，因为客户端的ACK没有传输到服务器，客户端又接收到了服务器重发的FIN报文，那么2MSL会重新计时

在Linux系统中，一个MSL是30s、所以Linux系统停在TIME_WAIT的时间为60s
其定义在Linux内核代码里的名称为TCP_TIMEWAIT_LEN

#define TCP_TIMEWAIT_LEN (60*HZ) /* how long to wait to destroy TIME-WAIT state, about 60 seconds */

（2）为什么需要TIME_WAIT

①：防止旧连接的数据包

假设TIME_WAIT没有等待时间或者等待时间过多，会发生什么呢？如下

上图中，由于关闭连接前SEQ=301的报文被延迟了，如果此时有相同端口的TCP连接被复用后，被延长的SEQ=301抵达了客户端，那么客户端有可能会接受这个过期的报文，造成一些严重的问题

所以TCP设计了2MSL的时间，足以让这两个方向上的数据包都自动丢弃，使原来连接的数据包在网络中自然消失，再出现的数据包一定是新建立的。

②：保证连接正确关闭

TIME_WAIT的另一个作用就是等待足够的时间以确保最后的ACK让被动关闭方接收，从而帮助其正确关闭

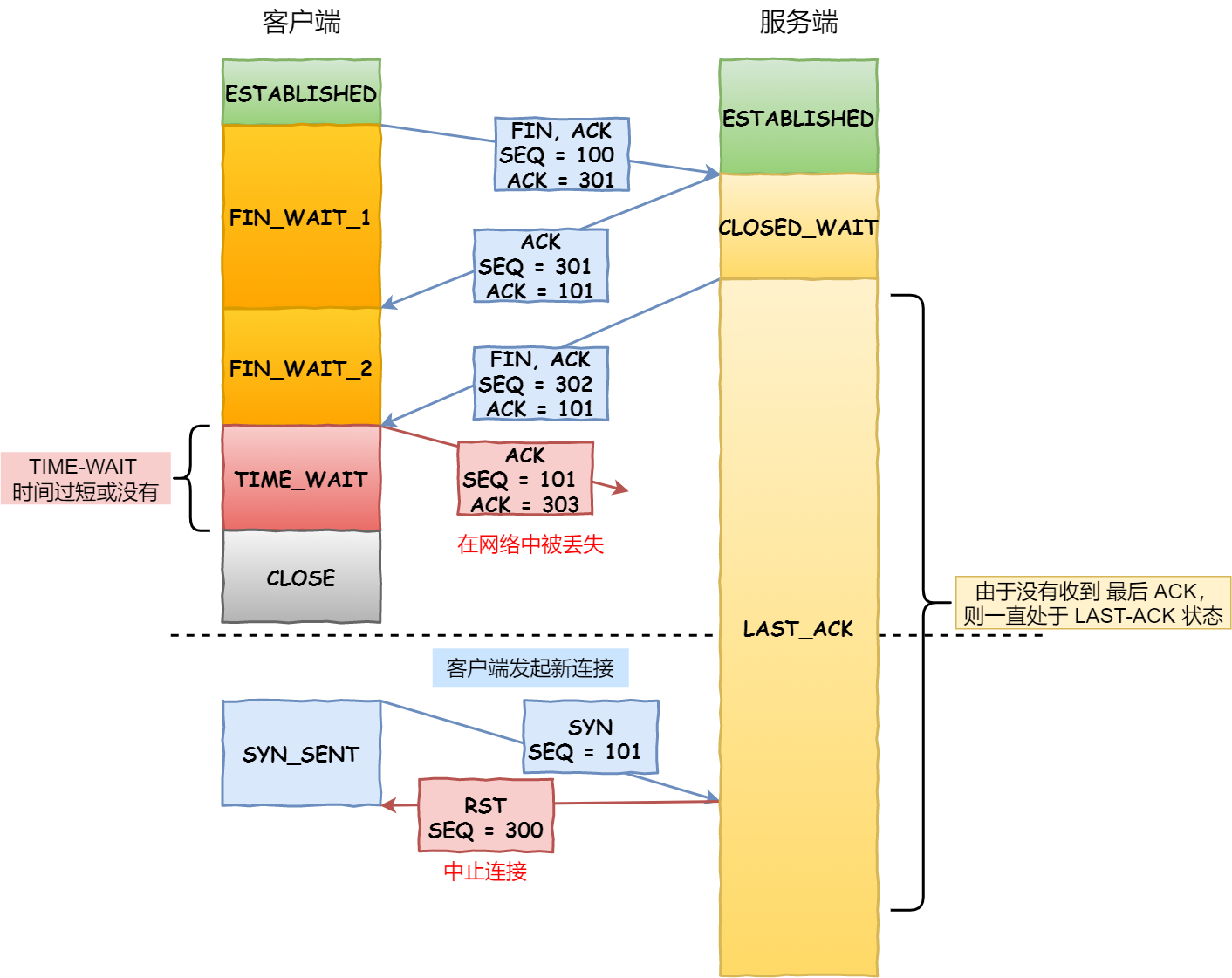

还是假设TIME_WAIT没有等待时间或过短，此时又会造成什么问题呢？如下

可以看出，如果最后一个ACK报文传输丢失了，因为没有TIME_WAIT或时间过短，此时客户端就会直接进入CLOSE状态，服务端则会一直保持LASE_ACK状态。那么此时当客户端发起建立连接的SYN请求后，服务端就会发送RST给客户端，连接会被中止

（3）实践

如下有一个简单的http服务器，启动服务器后绑定8080端口，在正常情况下是可以绑定成功的，服务器开始运行

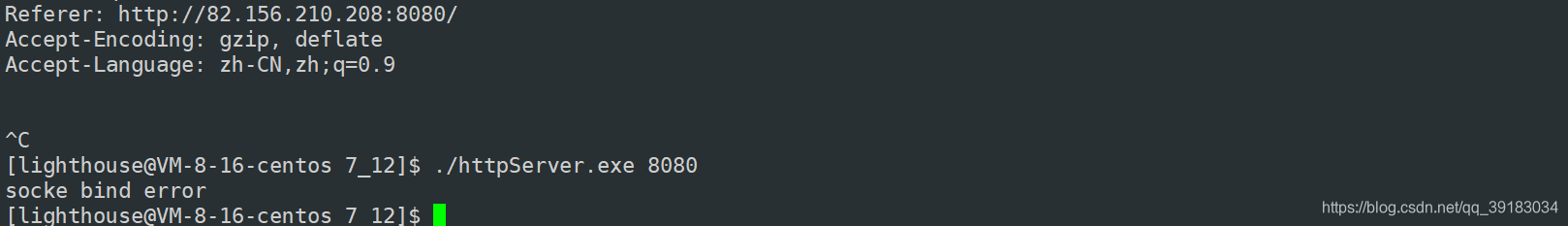

然后使用浏览器访问该服务器，一般情况下是客户端主动断开连接。但是现在我们用Ctrl+C结束服务端程序，然后再次连接时，会发现无法再绑定这个端口。

这是因为，虽然服务端的应用程序终止了，但是TCP协议层的连接并没有完全断开，因此不能再次监听同样的端口。主动关闭连接的一方，进入TIME_WAIT状态
可以使用netstat命令查看

其实在服务端的TCP连接没有完全断开之前不允许重新监听，这样的设计在有些情况下是不合理的。
服务器一般需要处理巨量的客户端连接（每个连接的生存时间可能很短，但是每秒都有很大数量的客户端请求），这个时候如果由服务器主动关闭连接，机会产生大量的TIME_WAIT状态，由于请求量很大，就可能导致TIME_WAIT的连接数很多，每个连接都会占用一个通信五元组（源ip，源端口，目的ip，目的端口，协议）其中服务器的ip和端口和协议是固定的。如果新到来的客户端连接的ip和端口和TIME_WAIT占用连接重复了，就会出现很多问题

其实使用setsockopt()，其中SO_REUSEADDR为1，可以设置允许创建端口号相同但ip地址不同的多个socket描述符

int opt=1;
setsockopt(listenfd,SOL_SOCKET,SO_reuseaddr,&opt,sizeof(opt));

在服务器中加入以下代码
