PMD driver 通过 IGB_UIO 与 UIO 进行交互

IGB_UIO 内核模块的另一个主要功能就是让用于态的 PMD 网卡驱动程序得以与 UIO 进行交互。对于 PMD 的实现来说，重点是处于用户态的 PMD 驱动程序如何通过 igb_uio 内核驱动模块与 UIO 进行交互，从而实现数据包处理的内核旁路。

调用 igbuio_setup_bars()，设置 uio_info 的 uio_mem 和 uio_port。igb_uio 内核模块在发现了 PCI 设备的 Memory BAR 和 IO BAR 之后会将这些 resources 的信息保存到 uioX 设备的 maps 中，这样处于用户态的 PMD 就可以访问这些原本只能被内核访问的 BAR 空间了。
设置 uio_info 的其他成员。
调用 uio_register_device()，注册 UIO 设备。PMD 通过 uioX 设备与 igb_uio 内核驱动模块进行交互。
打开 uioX 设备，应用层已经可以使用 uioX 设备了。DPDK 的应用层代码，会打开 uioX 设备。在函数 pci_uio_alloc_resource() 中。打开对应的 uioX 设备时，对应的内核操作为 uio_open()，其又会调用 igb_uio 的 open()。
设置中断信息，igb_uio 默认的中断模式为 RTE_INTR_MODE_MSIX，在 igbuio_pci_enable_interrupts() 中。
注册中断。当打开 uio 设备时，igb_uio 就会注册了一个中断。为什么作为轮询模式的 PMD 驱动需要注册中断呢？因为，即使应用层可以通过 UIO 来实现设备驱动，但是设备的某些事件还是需要内核进行响应，然后通知应用层的。
PMD 的中断处理已经非常简单了。其中的关键步骤是调用 uio_event_notify()，将注册的 UIO 设备的 “内存空间” 映射到用户态的应用空间，让 PMD 得以真正的从用户态中去访问内存。UIO 的 mmap 函数为 uio_mmap。至此，UIO 就可以让 PMD 驱动程序在用户态应用层访问设备的大部分资源了。
应用层 UIO 初始化。同时，DPDK 还需要把 PCI 设备的 BAR 映射到应用层。在 pci_uio_map_resource() 函数中会调用 pci_uio_map_resource_by_index() 做资源映射。
在 PMD 驱动程序中，DPDK 应用程序，会调用 rte_eth_rx_burst() 读取数据报文。如果网卡接收 Buffer 的描述符表示已经完成一个报文的接收（e.g. 有 E1000_RXD_STAT_DD 标志），则 rte_mbuf_raw_alloc() 一个 mbuf 进行处理。
对应 RTC 模型的 DPDK 应用程序来说，就是不断的调用 rte_eth_rx_burst() 去询问网卡是否有新的报文。如果有，就取走所有的报文或达到参数 nb_pkts 的上限。然后进行报文处理，处理完毕，再次循环。

注册一个 UIO 设备

Linux 上的驱动设备一般都是运行在内核态的，提供接口函数给用户态函数调用即可。而 UIO 技术则是将驱动的大部分事情移到了用户态。之所以能够实现，正如前面所说，是因为 igb_uio 将 PCI BAR 空间的物理地址、大小等信息都记录下来并传给了用户态。

除了记录 BAR 空间资源信息，UIO 框架还会在内核态实现中断处理相关的初始化工作。如下 igbuio_pci_probe 的代码片段：

* fill uio infos */
udev->info.name = "igb_uio";
udev->info.version = "0.1";
udev->info.handler = igbuio_pci_irqhandler;
udev->info.irqcontrol = igbuio_pci_irqcontrol;

注册的 uio 设备名为 igb_uio，内核态中断处理函数为 igbuio_pci_irqhandler，中断控制函数 igbuio_pci_irqcontrol。

$ ls -l /dev/uio*
crw------- 1 root root 243, 0 5月   8 00:18 /dev/uio0

switch (igbuio_intr_mode_preferred) {
	case RTE_INTR_MODE_MSIX:
		msix_entry.entry =0;
		if (pci_enable_msix(dev,&msix_entry,1)==0) {
			udev->info.irq =msix_entry.vector;
			udev->mode =RTE_INTR_MODE_MSIX;
			break;
		}

	case RTE_INTR_MODE_LEGACY:
		if (pci_intx_mask_supported(dev)) {
			udev->info.irq_flags =IRQF_SHARED;
			udev->info.irq =dev->irq;
			udev->mode =RTE_INTR_MODE_LEGACY;
			break;
		}

变量 igbuio_intr_mode_preferred 表示中断的模式，它由 igb_uio 驱动的参数 intr_mode 决定，有 MSI-X 中断和 Legacy 中断两种模式，默认为 MSI-X 中断模式。

MSI-X 中断模式：调用 pci_enable_msix 函数向 PCI 子系统申请分配一个 MSI-X 中断。若分配成功就会初始化 uio_info 的 irq 为申请到的中断号。
传统的 Intx 中断模式：调用 pci_intx_mask_supported 函数读取 PCI 配置空间，检查是否支持 Intx 中断。

在对 uio_info 内存和中断相关的成员初始化之后，就开始调用 uio_register_device 函数来注册 uio 设备了。

idev->owner = owner;
idev->info = info;

init_waitqueue_head(&idev->wait);
atomic_set(&idev->event, 0);

idev->dev =device_create(&uio_class,parent,
						 MKDEV(uio_major, idev->minor),
						 idev,
						 "uio%d",
						 idev->minor);

ret =uio_dev_add_attributes(idev);
info->uio_dev =idev;

if (info->irq &&(info->irq !=UIO_IRQ_CUSTOM)) {
	ret =devm_request_irq(idev->dev,info->irq,uio_interrupt,
	info->irq_flags,info->name,idev);
}

初始化 uio_device 结构体指针 idev，主要包括等待队列 wait、中断事件计数 event、次设备号 minor 等。
在 /dev 目录下创建了一个 uio 设备，设备名为 uio%d，%d 为次设备号 minor。

$ ls -l /dev/uio*
crw------- 1 root root 243, 0 5月   8 00:18 /dev/uio0

接着就是调用 uio_dev_add_attributes 函数在 /sys/class/uio/uioX/ 目录下创建 maps 和 portio 接口。前面讲到会遍历此 PCI 设备的 BAR 空间，将存储器空间类型的 BAR 的物理地址等信息存储在 uio_info 的 mem 数组中，这里就会根据此 mem 数组在 maps 目录下为每个寄存器类型的 BAR 创建一个目录。

$ ls -l /sys/class/uio/uio0/maps/map0/
总用量 0
-r--r--r-- 1 root root 4096 5月   8 00:19 addr
-r--r--r-- 1 root root 4096 5月   8 00:19 name
-r--r--r-- 1 root root 4096 5月   8 00:19 offset
-r--r--r-- 1 root root 4096 5月   8 00:19 size
$ ls -l /sys/class/uio/uio0/maps/map1/
总用量 0
-r--r--r-- 1 root root 4096 5月   8 00:19 addr
-r--r--r-- 1 root root 4096 5月   8 00:19 name
-r--r--r-- 1 root root 4096 5月   8 00:19 offset
-r--r--r-- 1 root root 4096 5月   8 00:19 size

可以看出，igb_uio 网卡有两个类型为 IORESOURCE_MEM 的 BAR，分别为 BAR1 和 BAR4，这里就创建了 map0 和 map1 两个子目录分别对应 BAR1 和 BAR1。

$ cat /sys/class/uio/uio0/maps/map1/name
BAR4
$ cat /sys/class/uio/uio0/maps/map1/addr
0x0000000440000000

最后就是注册中断了，中断的中断号、中断标志等在前面有讲到，这里看下注册的中断处理函数 uio_interrupt。

static irqreturn_t uio_interrupt(intirq,void *dev_id)
{
    struct uio_device *idev =(struct uio_device *)dev_id;
    irqreturn_t ret =idev->info->handler(irq,idev->info);

    if (ret==IRQ_HANDLED)
        uio_event_notify(idev->info);
    return ret;
}

此函数首先调用 igb_uio 驱动中设置的中断处理函数 igbuio_pci_irqhandler 来检查中断是不是此设备的中断，如果是就返回 IRQ_HANDLED 表示需要处理，接着调用函数 uio_event_notify 来唤醒等待队列 wait 上进程来处理中断事宜。

PMD 的应用层实现

当 DPDK Application 启动时，会首先进行 EAL 初始化，如下图：

在这里插入图片描述

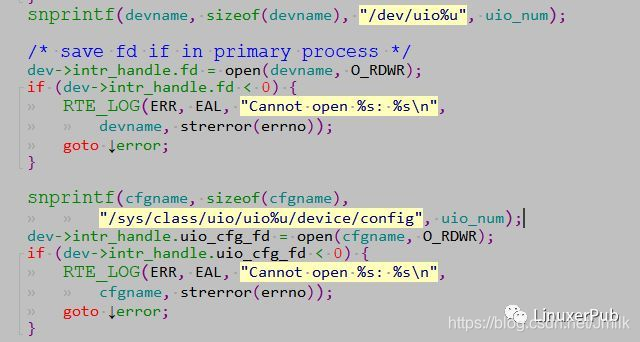

在 pci_uio_alloc_resource 中，主要是打开 DPDK Application 要管理的 uioX 设备。
在这里插入图片描述

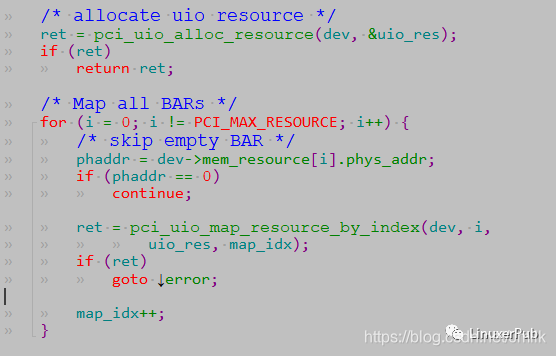

同时，DPDK App 还需要把 PCI 设备的 BAR 映射到应用层。在 pci_uio_map_resource() 中，除了调用上图中的 pci_uio_alloc_resource，还会调用 pci_uio_map_resource_by_index 做资源映射。

在这里插入图片描述

下面就是 PMD 在应用层的驱动实现了。以最简单的 e1000 驱动为例，其初始化函数 eth_igb_dev_init 如下。

在这里插入图片描述

上面我们提到了，当 uioX 设备有事件触发时，由 eth_igb_interrupt_handler() 负责处理，实现了用户态的中断处理。

在这里插入图片描述
eth_igb_interrupt_handler 的实现非常简单，只是处理设备的状态变化事件，如：Link Status。

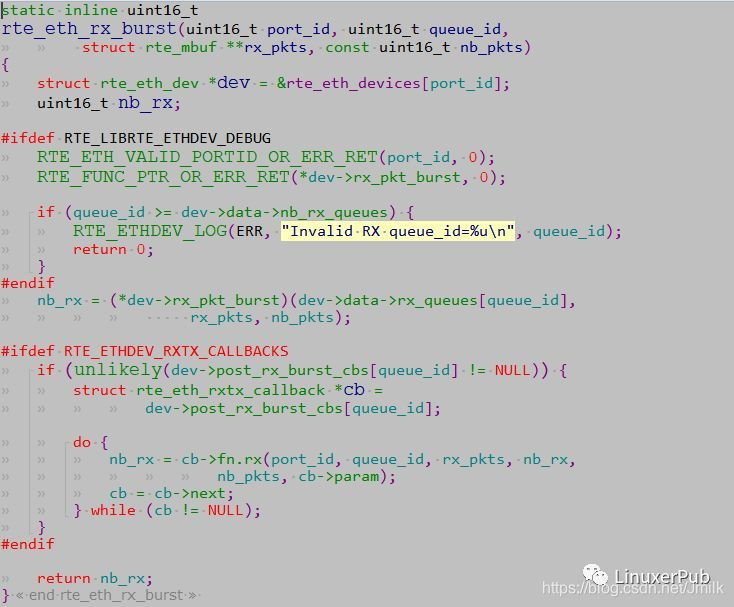

接下来，就是最重要的了，PMD 如何读取网卡数据。DPDK App 会调用 rte_eth_rx_burst 读取数据报文。

在这里插入图片描述

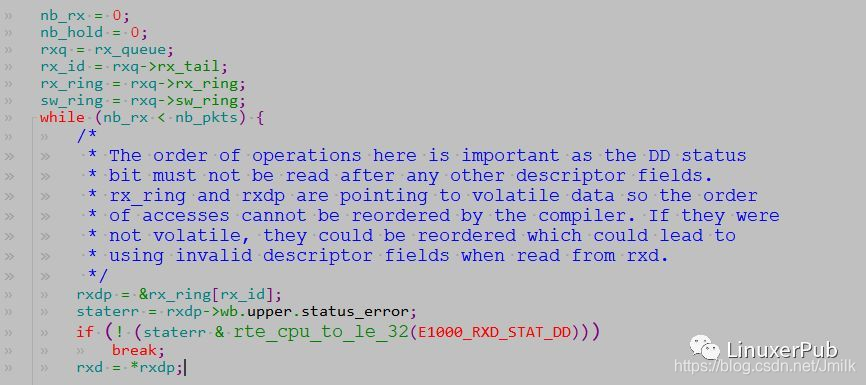

在这个函数中，会调用驱动 dev->rx_pkt_burst 来做实际的操作。以 e1000 为例，即 eth_igb_recv_pkts。

在这里插入图片描述

这里的实现很简单。如果网卡接收 buffer descriptor 表示已经完成一个报文的接收，有 E1000_RXD_STAT_DD 标志，则 rte_mbuf_raw_alloc 一个 mbuf，进行处理。如果没有报文，直接跳出循环。

对应 RTC 模型的 DPDK App 来说，就是不断的调用 rte_eth_rx_burst 去 “询问” 网卡是否有新的报文。如果有，就取走所有的报文或达到参数 nb_pkts 的上限。然后进行报文处理，处理完毕，再次循环。

PMD 同样支持中断处理方式

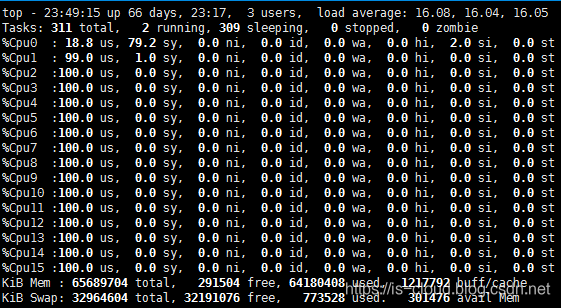

值得注意的是，因为 PMD 理论上始终在轮训，所以运行在 PMD 的 Core 会处于用户态 CPU 100% 的状态，如下图：

在这里插入图片描述

但由于，网络空闲时 CPU 会长期处于空转状态，带来了电力能耗的问题。所以，DPDK 引入了 Interrupt DPDK（中断 DPDK）模式。

Interrupt DPDK 的原理和 NAPI 很像，就是 PMD 在没数据包需要处理时自动进入睡眠，改为中断通知，接收到收包中断信号后，激活主动轮询。这就是所谓的链路状态中断通知。并且 Interrupt DPDK 还可以和其他进程共享一个 CPU Core，但 DPDK 进程仍具有更高的调度优先级。

在这里插入图片描述
