一、双路调光技术背景与市场需求

随着LED照明技术的快速发展和智能照明需求的激增，双路调光技术正成为照明行业的重要发展方向。传统单路调光方案只能实现整体亮度的统一调节，而双路调光则能够实现对两个独立通道的精确控制。今天，由我来为大家揭秘一款极具创新性的调光解决方案 ——FP7195双路调光。

双路调光的主要优势体现在三个方面：

① 设计灵活性：可独立控制两个LED通道，实现色温调节（如冷暖光混合）、色彩变化或不同区域的独立亮度控制

② 能效优化：通过智能分配两个通道的功率，可在不同场景下实现最优能效

③ 成本效益：相比使用两个独立单路驱动器，集成双路方案可节省空间和BOM成本

二、FP7195 芯片介绍

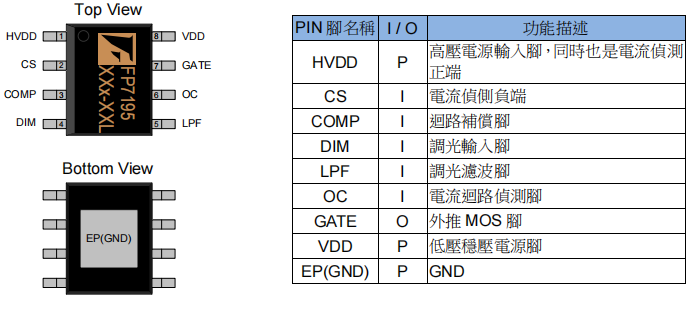

1. 芯片概述

FP7195是一款大功率异步降压恒流芯片外置N沟MOS驱动，与肖特基和电感形成回路组成降压架构，FP7195是一个外置 N-MOSFET 的 LED 驱动 IC。 由于 FP7195 采用高压端点电流侦测，而且 IC 补偿回路采用电流模式，具有优异的动态响应又能简化外部补偿回路。FP7195是用高压制程生产，可提供 6.5V~80V 宽电压的应用环境。FP7195同时具有数字调光功能与仿真调光(线性调光)功能。IC 内置温度保护机制，当 IC 内部温度超过保护值，输出电流会开始线性下降。

2. 芯片参数

Ø 效率高达95%以上

Ø 芯片稳定工作电压6.5-80V

Ø 恒流基准值为0.1V±2%

Ø 工作频率175KHz

Ø 模拟调光，调光深度0.3%

Ø 芯片输入具有可调过流保护（OCP）

Ø 芯片输入低压保护（UVP）

Ø 芯片具有过温保护（OTP）

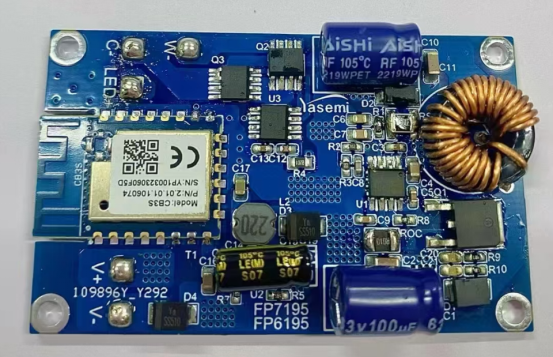

3. FP7195双路调光的demo板

4. 调光控制

FP7195支持PWM数位调光功能与模拟调光，可以控制输出电流0.1%~100%

① PWM调光：

只要在DIM 脚输入 500Hz~200kHz 频率的数位讯号，控制PWM 数位讯号的占空比(Duty cycle)即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。PWM 的高电位电压可接受 2.6V~5V，高电位部分进入 IC 后一律会被处理为 2.5V，IC 最后再把讯号处理为DC电压去做调控，PWM 占空比(Duty)与输出电流百分比(ILED(%))换算式如下：

② 模拟调光：

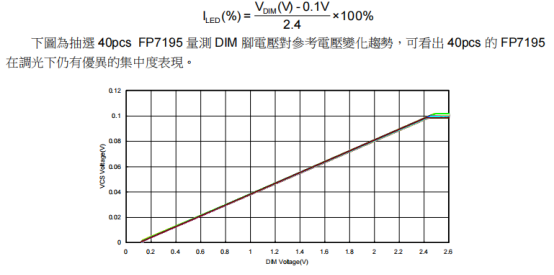

只要在 DIM 脚输入 0.1~2.5V，即可控制输出电流0.1%~100%(参考电压 0.1mV~100mV)。DIM 脚电压(VDIM)与电流百分比(ILED(%))换算式如下：

三、FP7195的市场应用与典型方案

1. 智能家居照明

应用产品：智能吸顶灯、磁吸灯

FP7195解决方案：

• 吸顶灯：通过 FP7195 的双路调光功能，可以分别控制两组不同色温或亮度的 LED 灯珠。同时，FP7195的宽电压适应性，使得吸顶灯可以稳定工作在不同的家庭供电环境下。
• 磁吸灯：FP7195降压恒流芯片可以配合共阳转换芯片精简电路，减小PCB板面积。支持PWM和DC模拟信号调光，芯片内部机制将PWM调光信号转为模拟信号，大大降低磁铁对PWM调光的影响，同时内部自动校准自身基准优化调光曲线和调光精度，工作占空比可达100%，输入和输出可以做零压差恒流，完美解决磁吸灯设计痛点。

2. 户外照明

应用场景：大功率钓鱼灯、无人机照明

FP7195解决方案：

• 钓鱼灯：FP7195 恒流驱动模块可将四节锂电池的电压降压到 6V 左右，恒流驱动 LED 灯珠，最大功率可达 90W 左右。由于是恒流驱动，不会因为电池电量降低而导致 LED 亮度降低，保证了亮度的一致性。其最大驱动电流达15A，能够轻松覆盖钓鱼灯低压大功率 40W、60W、80W 等不同功率的应用场景。通过合理设计 PWM 调光电路，利用 FP7195 的 PWM 调光特性，可实现 LED 灯具亮度的精确调节，调光过程平滑自然。
• 无人机照明：FP7195 芯片凭借其高精度调光功能，能够根据实际照明需求，灵活调节无人机照明的亮度。宽电压范围使其能适应不同的电源条件，大功率驱动能力可确保提供足够的照明亮度。灵活的调光控制方式，支持多种调光模式，可通过远程控制实现对无人机照明的精准调节。其完善的保护功能，保障了在复杂环境下芯片的稳定运行，高效率则有助于延长无人机的续航时间。

3. 摄影补光灯

FP7195解决方案：

FP7195芯片能同时精准控制冷光和暖光LED，实现2500K-8500K色温无级调节和0-100%亮度平滑过渡，其转模拟调光技术彻底消除频闪问题，确保视频拍摄画面稳定。该芯片响应速度快、转换效率高，既能满足专业影视补光对光线质量的苛刻要求，又能为便携补光灯提供节能高效的驱动方案。

结语

FP7195双路调光控制器通过创新的架构设计，成功解决了传统方案在灵活性、效率和成本方面的痛点。其在多种应用场景中的出色表现，不仅验证了双路调光技术的实用价值，也为照明系统设计者提供了更广阔的创新空间。随着智能照明向个性化、健康化方向发展，FP7195这类高性能双路调光解决方案必将成为市场的主流选择。
