WEMOS LOLIN32 Development Board Details, Pinout, Specs
WEMOS LOLIN32 Development Board Details, Pinout, Specs
WEMOS LOLIN32 Development Board Details, Pinout, Specs
📊 WEMOS LOLIN32规格
您可以在下面找到 WEMOS LOLIN32 的规格，例如功能、连接选项和 WEMOS LOLIN32 技术规格。
✨ 特征
- 40 个数字 IO 引脚
- 16 个外部中断引脚
- 16 个模拟输入引脚
- 19 个 PWM 引脚
🛰️ 连接
- 无线网络：802.11 b/g/n （2.4 GHz）
- 蓝牙：4.2
- BLE：4.2
📐 技术规格
| 微控制器 | ESP32 |
| 时钟速度 | 240兆赫 |
| Flash 大小 | 4兆字节 |
| 建筑 | Xtensa 展辰 |

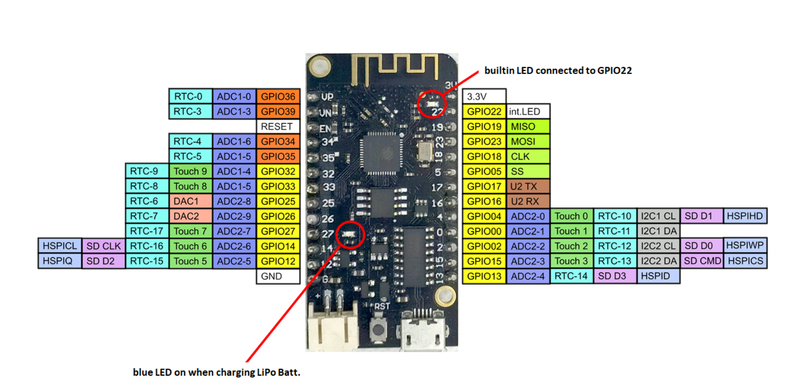

🔌 WEMOS LOLIN32 引脚排列
🗺️ WEMOS LOLIN32 引脚映射 Arduino IDE
您可以在下面找到 WEMOS LOLIN32 引脚。该开发板提供 40 个数字 IO 引脚，其中 16 个可用作外部中断引脚 ，16 个作为模拟输入引脚，19 个引脚具有脉宽调制 （PWM） 。
| 针 | 模拟 | 触摸 | PWM的 | 其他 |
|---|---|---|---|---|
| 0 | 答 11 | T1 航站楼 | ||
| 1 | PWM的 | TX 系列 | ||
| 2 | 答 12 | T2 航站楼 | PWM的 | |
| 3 | PWM的 | 接收 | ||
| 4 | 答 10 | T0 | PWM的 | |
| 5 | PWM的 | LED_BUILTIN不锈钢 | ||
| 12 | 答 15 | T5 | PWM的 | |
| 13 | 答 14 | T4 | PWM的 | |
| 14 | 答 16 | T6 | PWM的 | |
| 15 | 答 13 | T3 | PWM的 | |
| 18 | PWM的 | SCK | ||
| 19 | PWM的 | 酱 | ||
| 21 | PWM的 | SDA | ||
| 22 | PWM的 | 标准及校正实验所 | ||
| 23 | PWM的 | MOSI | ||
| 25 | 答 18 | PWM的 | DAC1 | |
| 26 | 答 19 | PWM的 | DAC2 | |
| 27 | 答 17 | T7 | PWM的 | |
| 32 | A4 | T9 | PWM的 | |
| 33 | 答 5 | T8 | PWM的 | |
| 34 | 答 6 | |||
| 35 | 答 7 | |||
| 36 | 答 0 | |||
| 39 | 答 3 |
模拟 - 模拟输入引脚
触摸 - 触摸引脚
功能 - 函数引脚
RX / TX - 接收 （RX） / 发送 （TX）
LED_BUILTIN - 内置 LED
PWM的 - 脉宽调制
🛠️ 默认工具
| Bootloader 工具 | esptool_py |
| 上传工具 | esptool_py |
| 网络上传工具 | esp_ota |
| Bootloader 地址 | 0x1000 |
| 闪光模式 | 迪奥 |
| 引导模式 | 迪奥 |
| PSRAM 类型 | |
| 最大上传大小 | 1280 千克 （1310720 B） |
| 最大数据大小 | 320 千克 （327680 乙） |
默认情况下，WEMOS LOLIN32 开发板使用 esptool_py 上传器工具、esp_ota用于无线 （OTA） 上传的网络上传器工具以及esptool_py引导加载程序工具。引导加载程序从地址 “0x1000” 开始。WEMOS LOLIN32开发板的 Flash 模式和启动模式默认分别为 dio 和 dio。
