在蓝牙免提协议（Hands-Free Profile, HFP）的应用开发中，通话状态管理是核心功能之一。文将围绕 HFP 协议中 呼叫转移（Transfer of Call）、呼叫建立（Call Setup）以及保持呼叫状态（Held Call Status）相关内容展开深入探讨，结合 AT 指令的运用，详细解析其工作机制与应用场景。
一、核心指令概述
1.1 AT+CMER：呼叫状态更新的 “总开关”
-
功能：在 HFP 协议体系下，AT+CMER 指令发挥着关键作用。主要功能是在 AG（音频网关，Audio Gateway）中启用 “呼叫状态指示器更新” 功能。当此功能被激活后，AG 能够实时监测自身呼叫状态的变化，并及时向 HF（免提设备，Hands - Free unit）反馈这些状态变更信息，从而确保 HF 始终能获取到最新的呼叫状态。
-
参数：
AT+CMER=<mode>（mode=0/1） -
示例：
AT+CMER=1开启状态通知
1.2 AT+BIA：指示器的 “精准控制器”
-
功能：AT+BIA 指令主要用途是允许 HF 对 AG 的各个指示器进行停用或重新激活操作。然而，需要特别注意的是，该指令对呼叫、呼叫建立以及保持呼叫指示器并不生效，即无法通过 AT+BIA 指令来停用这些特定的指示器。这一特性确保了与呼叫直接相关的关键状态信息始终能够稳定地传输与反馈，不受其他指示器操作的干扰。
-
限制：无法禁用呼叫 / 呼叫建立 / 保持呼叫状态指示
1.3 指令对比
表格 还在加载中，请等待加载完成后再尝试复制

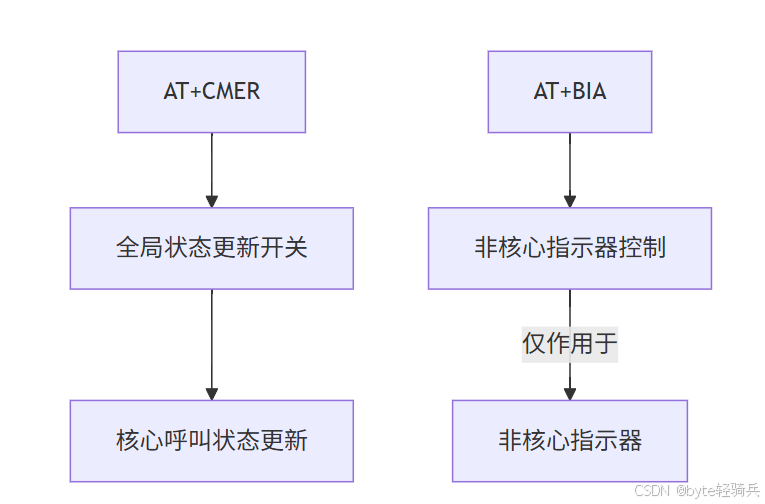

1.4 指令关系图示
二、+CIEV 结果码：状态传递的 “信使”
2.1 工作机制
当 AT+CMER 功能开启后，AG 通过 +CIEV unsolicited result code（非请求结果码）实时推送状态变更：
-
触发条件：呼叫状态、呼叫建立状态、保持呼叫状态任一变化
-
传递内容：携带对应指示器（call、callsetup、callheld）及其数值
2.2 三类核心指示器
①呼叫状态（Call Status）
呼叫状态指示器用于表示AG上当前是否有呼叫存在。其值如下：
-
0：无呼叫（无论是保持还是活动状态） -
1：存在呼叫（活动或保持状态）
当AG上的呼叫状态发生变化时，如呼叫建立、保持、恢复或结束，AG将向HF发送包含相应呼叫状态值的+CIEV结果代码。
②呼叫建立状态（Call Setup Status）
呼叫建立状态指示器用于表示AG上当前是否有呼叫建立过程正在进行。其值如下：
-
0：无呼叫建立正在进行 -
1：有入局呼叫建立正在进行 -
2：有出局呼叫建立处于拨号状态 -
3：有出局呼叫建立处于振铃状态
当AG的呼叫建立状态发生变化时，如接收到入局呼叫、发起出局呼叫、呼叫进入拨号或振铃状态等，AG将向HF发送包含相应呼叫建立状态值的+CIEV结果代码。
③保持呼叫状态（Held Call Status）
保持呼叫状态指示器用于表示AG上当前是否有呼叫被保持。其值如下：
-
0：无呼叫被保持 -
1：有呼叫被保持或活动/保持呼叫被交换（AG同时有活动和保持呼叫） -
2：有呼叫被保持，无活动呼叫
当AG上的保持呼叫状态发生变化时，如呼叫被保持、恢复、交换或结束等，AG将向HF发送包含相应保持呼叫状态值的+CIEV结果代码。
三、状态转移流程详解

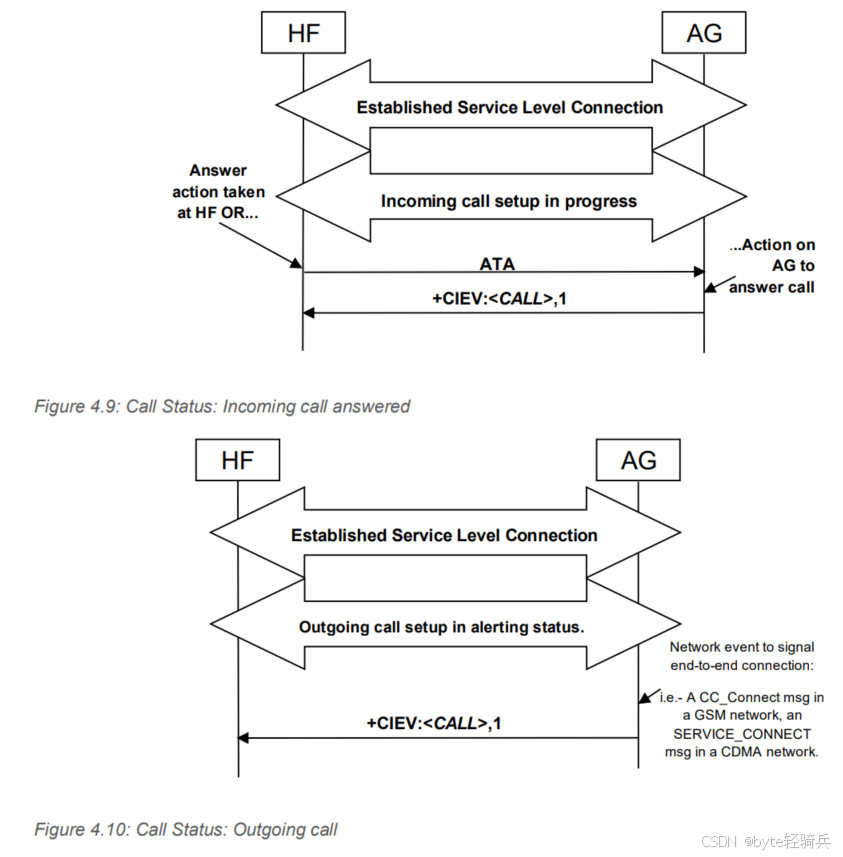

3.1 呼叫状态转移（Transfer of Call Status）
当音频网关（AG，如手机）的通话状态（活跃/保持的通话存在性）发生变化时，通过+CIEV命令主动向免提设备（HF，如车载系统）同步最新状态。此机制用于实现通话状态的实时可视化（如车载屏幕显示通话图标）。
呼叫状态指示器取值定义：
关键扩展说明：
-
多方通话场景下，只要存在至少一个通话（无论活跃或保持），状态值保持为1
-
从保持状态恢复通话不会触发
call状态变更（需结合callheld状态判断）
执行前提条件：
-
HF已通过
AT+CMER命令启用"Indicators status update"功能 -
AG 与 HF 设备间已建立服务级连接（Service Level Connection，蓝牙通信链路）。

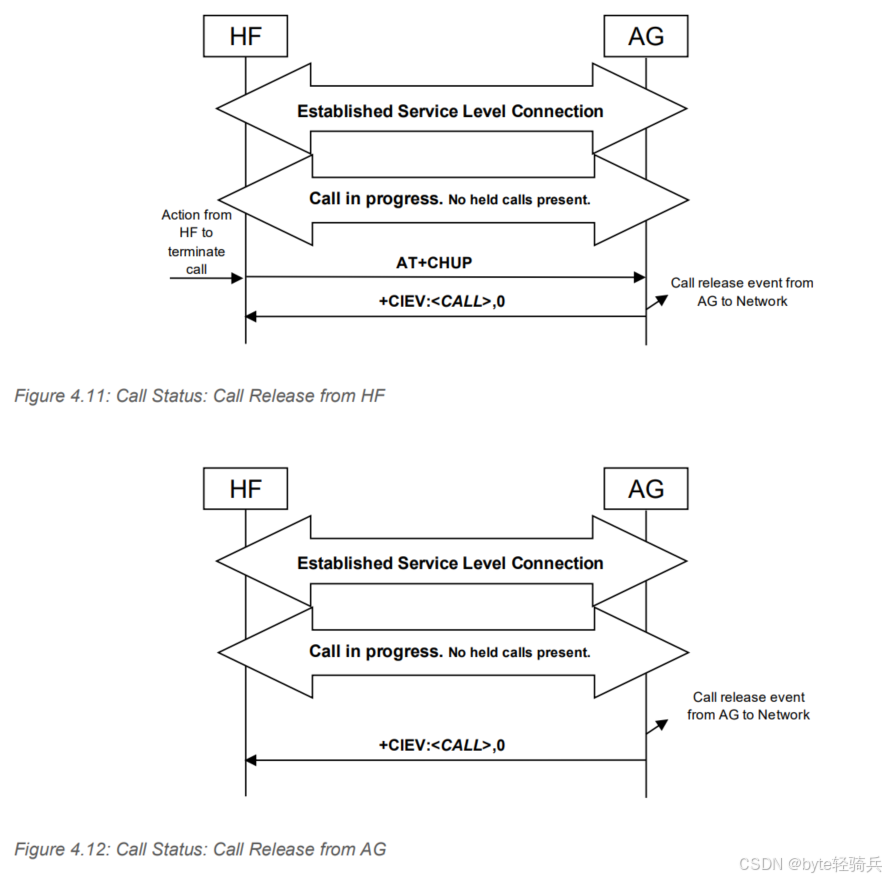

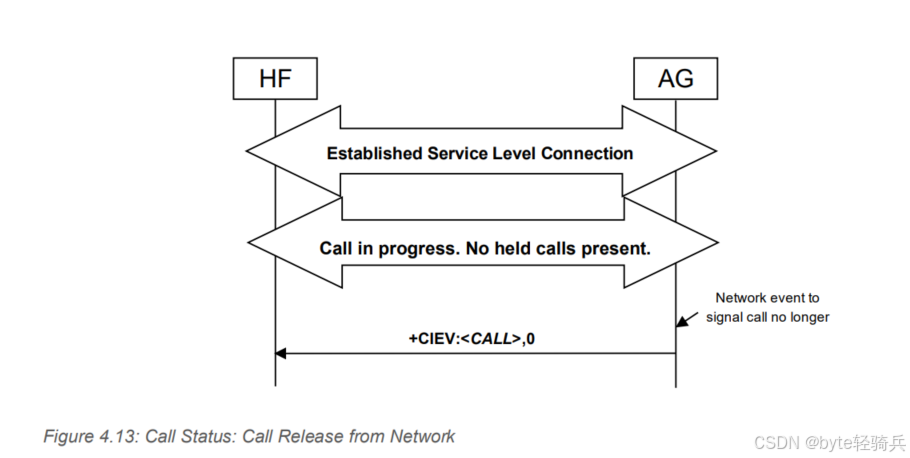

典型触发场景与响应： 当 AG 中的呼叫被释放（由 AG 主动挂断、网络事件触发或 HF 操作导致），使 AG 进入无呼叫状态时，AG 需主动向 HF 发送一条非请求结果码（+CIEV），其中呼叫指示器值设为 0。例如：
+CIEV: call,0 HF 接收到该信息后，可更新界面显示为 “空闲” 状态，或关闭与通话相关的音频提示，确保设备状态与 AG 同步。
测试用例设计参考
### 测试用例1：单通话音量挂断
**预置条件**：
- HF与AG已配对连接
- 存在活跃通话（call=1）
**测试步骤**：
1. 通过手机端挂断通话
2. 观察HF日志输出
**预期结果**：
- 收到`+CIEV call,0`
- 车载屏幕通话图标消失
### 测试用例2：多方通话保持场景
**预置条件**：
- 存在两个通话（1个活跃，1个保持）
**测试步骤**：
1. 挂断活跃通话
2. 保持通话转为活跃
**预期结果**：
- call状态保持为1
- callheld状态从1变为23.2 呼叫建立状态转移（Transfer of Callsetup Status）
当音频网关（AG）的呼叫建立状态发生变化时，AG 需执行特定流程，将当前呼叫建立的状态变更信息通知给免提设备（HF）。实时同步呼叫建立流程的阶段性状态（如来电振铃、去电拨号等），通过+CIEV callsetup指令实现AG（手机）与HF（车载/耳机）的交互式状态同步。该机制是来电/去电可视化提示（如屏幕闪烁、语音播报）的技术基础。
①状态值语义与触发逻辑
| 状态值 | 技术含义 | 触发场景示例 | 生命周期阶段 |
| 0 | 无进行中的呼叫建立流程 | 所有呼叫流程终止 | 稳态 |
| 1 | 来电等待接听（网络侧已发送呼叫请求） | 手机收到来电推送 | 呼叫建立期（被叫侧） |
| 2 | 去电拨号指令已发送（等待网络响应） | 用户点击拨号键 | 呼叫建立期（主叫侧） |
| 3 | 远端设备已振铃（网络确认呼叫建立中） | 听到回铃音 | 呼叫建立期（网络协商） |
关键特征：
-
状态单向流动：1/2/3→0（呼叫建立完成或取消）
-
互斥性：同一时间仅存在一个非零状态值
-
超时重置：若30秒未完成状态转换，AG应强制回0（防状态挂起）
②执行前提条件：
-
HF 已在 AG 中启用 “指示器状态更新” 功能（通常通过 AT 指令配置）；
-
AG 与 HF 设备间已建立服务级连接（Service Level Connection，蓝牙通信链路）。
③状态流转与重置规则
-
状态更新：
-
当 AG 检测到呼入来电，发送
+CIEV: callsetup,1至 HF； -
若 HF 发起呼出呼叫，AG 按流程依次发送
+CIEV: callsetup,2（拨号中）→+CIEV: callsetup,3（振铃中）。
-
-
状态重置： 一旦 AG 通过网络功能确认呼叫已达到端到端连接（即通话已接通），需将呼叫建立指示器重置为
0，并发送+CIEV: callsetup,0至 HF，表明当前无呼叫建立进程。例如：

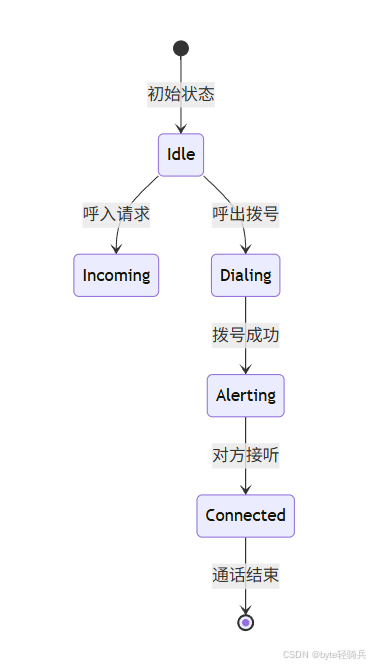

④状态机示意图
⑤特殊场景处理指南
| 异常场景 | 现象 | 解决方案 |
| 状态顺序错乱 | 未经历状态2直接进入状态3 | 记录错误日志，强制重置为0 |
| 状态滞留 | 长时间停留在状态2/3未更新 | 启动超时定时器（建议值：30秒），主动发送AT+CLCC查询 |
| 跨协议冲突 | 通话已连接但未收到状态0 | 比对AT+CLCC返回的详细状态，手动修正 |
| 多设备干扰 | 其他设备接听导致状态不同步 | 实现设备优先级管理，高优先级设备操作后广播状态更新 |
⑥测试用例设计
基础功能测试：
### 用例ID: CS-001
**测试项**: 来电状态完整流程
**预置条件**:
- HF与AG正常连接
- 当前callsetup=0
**操作步骤**:
1. 模拟基站发送来电请求
2. 等待10秒不接听
3. 模拟网络侧取消呼叫
**预期结果**:
- 收到顺序状态: 1 → 0
- HF播放铃声后自动停止 边界条件测试：
### 用例ID: CS-005
**测试项**: 快速连续拨号
**预置条件**:
- 存在已保存的快速拨号列表
**操作步骤**:
1. 在0.5秒内连续触发3个不同号码的拨号请求
2. 观察状态变化顺序
**预期结果**:
- 状态按2→3→0顺序完整执行每个拨号流程
- 未出现状态值跳跃（如2直接跳0） 3.3 保持呼叫状态指示（Indication of Status for Held Calls）
当音频网关（AG）中处于保持状态的呼叫发生状态变更时，AG 需执行特定流程，将当前保持呼叫的状态信息通知给免提设备（HF）。
保持呼叫状态指示器取值定义：
| 状态值 | 技术定义 | 典型场景 | 触发条件 |
| 0 | 无任何保持的通话 | 所有通话释放 | 最后一条保持通话被释放 |
| 1 | 存在活跃+保持通话（或切换位置） | 通话保留/多方切换 | 将活跃通话转为保持，或通过AT+CHLD=4交换通话位置 |
| 2 | 仅存在保持的通话 | 单通话保持/多方中活跃方挂断 | 主动保持单通话，或多方通话中活跃方挂断 |

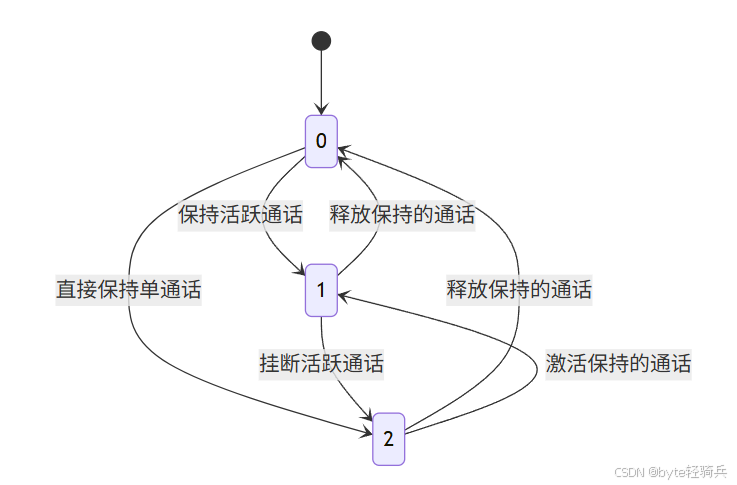

状态迁移图：
执行前提条件
-
HF 已在 AG 中启用 “呼叫状态指示器” 功能（通常通过 AT 指令配置）；
-
AG 与 HF 设备间已建立服务级连接（Service Level Connection，蓝牙通信链路）。
典型状态变化与通知
场景一：活跃通话被保持
当 HF 或 AG 将某活跃通话置于保持状态，且此时 AG 同时存在活跃与保持通话（或发生通话状态互换），AG 需发送：
+CIEV: callheld,1
场景二：恢复或释放保持呼叫
-
当 HF/AG 主动释放保持呼叫，或通过网络事件导致保持呼叫结束，AG 需发送：
+CIEV: callheld,0
场景三：单通保持或活跃通话终止
-
若仅有一个通话被保持（无活跃通话），或活跃通话结束后仍有呼叫处于保持状态，AG 需发送：
+CIEV: callheld,2
特殊场景处理指南
| 异常场景 | 现象 | 解决方案 |
| 幽灵保持状态 | 显示保持状态但实际无通话 | 对比AT+CLCC返回的通话列表强制修正 |
| 状态震荡 | 快速切换导致状态值频繁跳变 | 增加状态变化防抖机制（建议200ms阈值） |
| 跨设备冲突 | 其他设备操作改变保持状态 | 实现设备操作锁机制，在关键操作期间阻止其他设备介入 |
| 网络延迟异常 | 保持操作后未及时收到状态更新 | 实现操作确认超时机制（建议5秒），超时后重新查询 |
测试用例矩阵
基础功能测试
### 用例ID: CH-003
**测试项**: 单通话保持/恢复
**预置条件**:
- 存在单条活跃通话(call=1, callheld=0)
**操作步骤**:
1. 发送AT+CHLD=2（保持通话）
2. 等待状态更新
3. 发送AT+CHLD=2（恢复通话）
**预期结果**:
- 状态顺序: callheld=2 → callheld=0
- UI显示保持图标→恢复正常通话界面 边界条件测试
### 用例ID: CH-007
**测试项**: 最大保持通话容量
**预置条件**:
- 设备支持5方会议
**操作步骤**:
1. 建立4个保持的通话
2. 尝试保持第五个通话
**预期结果**:
- 收到callheld=1（前四次）
- 第五次操作返回ERROR
- UI显示"达到最大保持数" 四、特殊场景处理
4.1 未知指示器处理
HF应能够解析+CIEV结果代码中提供的未知指示器。虽然HF不需要为这些未知指示器提供用户界面指示，但应能够正确解析并处理它们，以确保与未来可能添加的新指示器兼容。
4.2 网络事件处理
当AG由于网络事件（如呼叫被网络挂断）导致呼叫状态变化时，AG应按照上述流程向HF发送相应的+CIEV结果代码。HF应能够正确解析这些结果代码，并更新本地呼叫状态显示。
4.3 多呼叫场景处理
在多呼叫场景中，如AG同时有活动和保持呼叫时，AG应发送包含callheld指示器值为1的+CIEV结果代码。当活动呼叫被挂断或保持呼叫被恢复时，AG应发送相应的+CIEV结果代码以更新HF上的呼叫状态显示。
五、实现建议
①启用“呼叫状态指示器更新”功能
在HF初始化时，应通过AT+CMER命令启用“呼叫状态指示器更新”功能，以便及时接收AG上的呼叫状态变化通知。
②解析+CIEV结果代码
HF应实现+CIEV结果代码的解析逻辑，根据结果代码中的指示器值和值域更新本地呼叫状态显示。同时，应能够处理未知指示器，以确保与未来协议版本的兼容性。
③处理网络事件和多呼叫场景
在实现中，应考虑网络事件和多呼叫场景对呼叫状态的影响。例如，当接收到网络挂断通知时，应正确更新本地呼叫状态显示；在多呼叫场景中，应能够正确处理活动和保持呼叫的切换和恢复操作。
④优化用户体验
为了提高用户体验，HF可以在接收到+CIEV结果代码后，通过振动、提示音或屏幕提示等方式通知用户呼叫状态的变化。同时，应提供简洁明了的用户界面，以便用户能够轻松查看和管理当前呼叫状态。
六、调试与测试方法论
6.1 测试用例设计
状态覆盖矩阵：
| 测试用例ID | 初始状态 | 触发动作 | 预期输出 |
| TC-001 | call=0 | 拨打电话 | +CIEV call,1 |
| TC-002 | call=1, callheld=0 | 保持通话 | +CIEV callheld,1 → 2 |
6.2 日志分析技巧
关键日志模式识别：
正常流程：
[AG] Send: +CIEV call,1
[HF] Recv: AT+CLCC
[AG] Send: +CLCC: 1,1,0,0,...
异常模式：
[AG] Send: +CIEV call,1
[HF] Recv: AT+CHLD=2 (未开启CMER)七、总结
本文详细解析了蓝牙协议中与呼叫状态、呼叫建立及保持呼叫状态相关的功能，包括AT+CMER、AT+BIA等命令的使用以及+CIEV结果代码的含义和作用。通过对这些协议细节的解析，我们了解到蓝牙设备之间的呼叫状态管理是一个复杂而关键的功能，它涉及多个命令和结果代码的交互。为了实现高质量的蓝牙应用，需要深入理解这些协议细节，并在实现中充分考虑各种特殊场景和用户体验优化。
