谐振电路如何通过调频实现稳压？

为什么要做谐振？

在谐振状态实现ZVS导通，小电流关断

电压增益G=Vo/Vin，相当于产出投入比

当f=f0时，G=1时，输出电压=输入电压

当G<1时，输出电压<输入电压

当G>1时，输出电压>输入电压

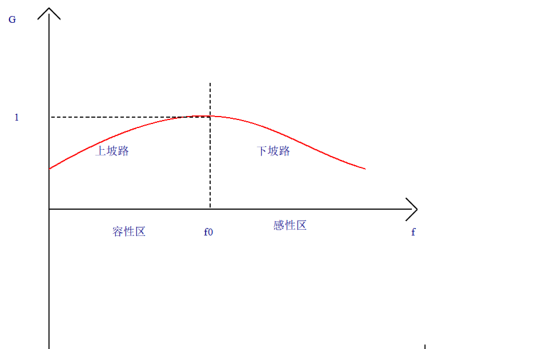

当f>f0或f<f0时，G<1由此可以得出RCL的电压增益曲线，有图可以看出，当f=f0时，电压增益G=1.f0的左边是容性区，f0的右边是感性区，容性区走上坡路，频率越大电压增益越高，感性区走下坡路，频率越大电压增益越低，所以容性区和感性区是两个逻辑，所以LLC只能工作在一个区域中不可以横跨容性和感性两个区工作。

谐振电路如何通过调频实现稳压？

这里假设Vin=48V,Vo=24V，如果电路工作在稳态下，G=Vo/Vin=0.5时，负载分轻载、额定负载和重载。当负载是轻载时，工作频率为fa，当负载突然加重变成额定负载时，此时输出电压Vo变小，最终通过反馈和芯片的配合，反馈检测到输出电压变小，吧输出电压变低的信号传递给芯片，芯片收到信号之后，就会开始在下一个周期降低频率到fb使得电压增益变成0.5，输出电压重新回到24V，当负载再次加重时，输出电压又会低于24V，通过反馈和芯片的配合使得频率降低到fc时，此时电压增益G=0.5，输出电压重新回到稳态Vo=24V
